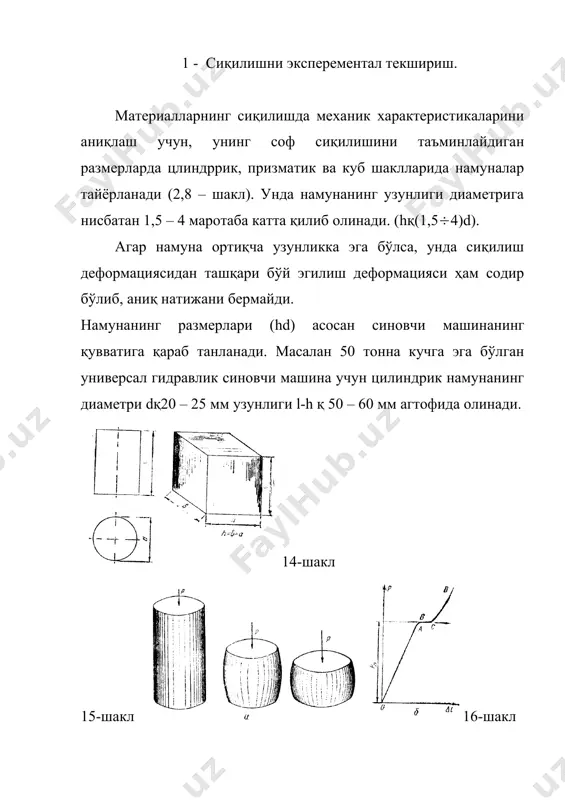

1404135031_51441.doc f р в в = s [ ] [ ] [ ] [ ] n n сикилиш в c чузилиш в ч ) ( ) ( ; s s s s = = [ ] [ ] n ок s s = [ ] s s £ = f р мах [ ] s s £ мах [ ] s p f ³ [ ] f p × £ s 5- маъруза сиқилишни экспериментал текшириш режа: 1.сиқилишни эксперементал текшириш. 2.таъсир этувчи ва рухсат этилган кучланиш. мустаҳкамликни таъминлаш коэффициенти. 3.чўзилишга ва сиқилишга ишлаётган стерженларнинг мустаҳкамлик шарти. 1 - сиқилишни эксперементал текшириш. материалларнинг сиқилишда механик характеристикаларини аниқлаш учун, унинг соф сиқилишини таъминлайдиган размерларда цлиндррик, призматик ва куб шаклларида намуналар тайёрланади (2,8 – шакл). унда намунанинг узунлиги диаметрига нисбатан 1,5 – 4 маротаба катта қилиб олинади. (hқ(1,5(4)d). агар намуна ортиқча узунликка эга бўлса, унда сиқилиш деформациясидан ташқари бўй эгилиш деформацияси ҳам содир …

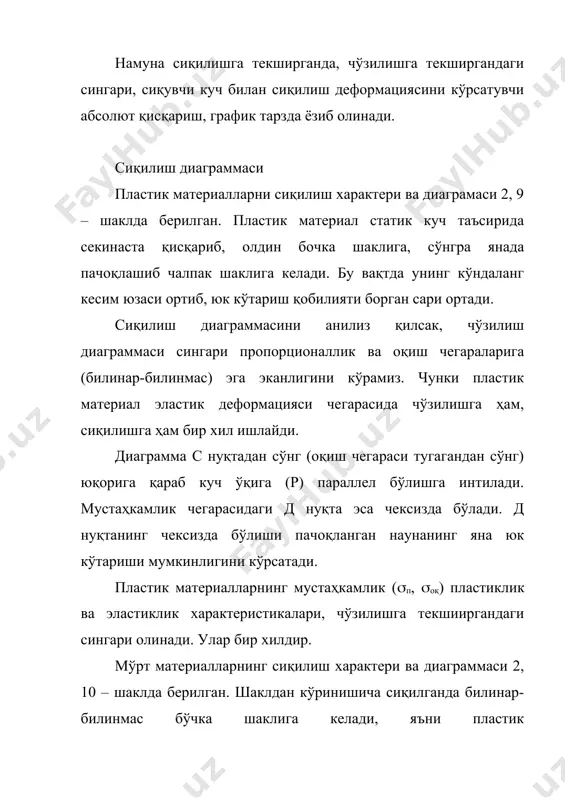

а берилган. пластик материал статик куч таъсирида секинаста қисқариб, олдин бочка шаклига, сўнгра янада пачоқлашиб чалпак шаклига келади. бу вақтда унинг кўндаланг кесим юзаси ортиб, юк кўтариш қобилияти борган сари ортади. сиқилиш диаграммасини анилиз қилсак, чўзилиш диаграммаси сингари пропорционаллик ва оқиш чегараларига (билинар-билинмас) эга эканлигини кўрамиз. чунки пластик материал эластик деформацияси чегарасида чўзилишга ҳам, сиқилишга ҳам бир хил ишлайди. диаграмма с нуқтадан сўнг (оқиш чегараси тугагандан сўнг) юқорига қараб куч ўқига (р) параллел бўлишга интилади. мустаҳкамлик чегарасидаги д нуқта эса чексизда бўлади. д нуқтанинг чексизда бўлиши пачоқланган наунанинг яна юк кўтариши мумкинлигини кўрсатади. пластик материалларнинг мустаҳкамлик ((п, (оқ) пластиклик ва эластиклик характеристикалари, чўзилишга текшииргандаги сингари олинади. улар бир хилдир. мўрт материалларнинг сиқилиш характери ва диаграммаси 2, 10 – шаклда берилган. шаклдан кўринишича сиқилганда билинар-билинмас бўчка шаклига келади, яъни пластик деформацияланади,сўнгра стержен ўқига тахминан 450 бурчакли текисликда бирданига синади. мўрт материалларнинг сиқилиш диаграммасидан, сиқилиш деформацияси билан куч оралигида пропорционал бо²ланиш йўқлиги …

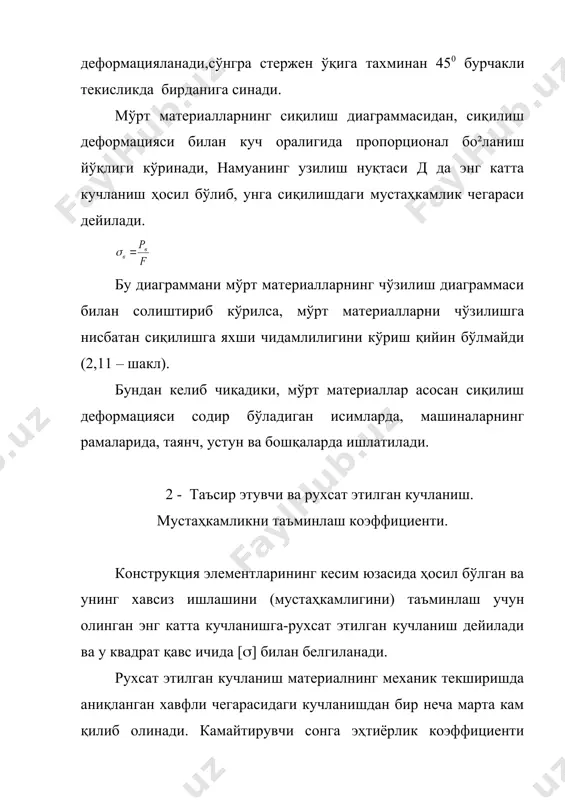

илан белгиланади. рухсат этилган кучланиш материалнинг механик текширишда аниқланган хавфли чегарасидаги кучланишдан бир неча марта кам қилиб олинади. камайтирувчи сонга эҳтиёрлик коэффициенти (мустаҳкамликни таъминлаш коэффициенти) дейилади у [n] ҳарфи билан белгиланади. демак мўрт материаллар учун рухсат этилган кучланиш қуйидагича ифодаланади: бунда конструкциянинг чўзилишга ёки сиқилишга ишлашига қараб (в нинг қиймати ўзгаради (2,17 – шакл). демак, рухсат этилган кучланиш ҳам чўзилишга алоҳида, сиқилишга алоҳида аниқланади. мўрт материал синганда ва ёки узилганда кам қолдиқ қолдириб узилади. конструкцияни мустаҳкамлигини таъминлаш учун эҳтиётлик коэффициенти катта қилиб олинади, яъни: [n]қ2,5(5 пластик материаллар учун рухсат этилган кучланишни аниқлаганда мустаҳкамликнинг оқиш чегарасидаги кучланиш асос қилиб олинади. чунки пластик материал оқиш чегарага келганда қолдиқ қолдириб деформацияланади. пластик материалларнинг оқиш чегараси сиқилишда ҳам, чўзилишда ҳам бир хил қийматга эга бўлиб, рухсат этилган кучланиш қуйидагича олинади: [n]қ1,4(2 пластик материаллар учун эҳтиётлик коэффициенти. эҳтиётлик коэффициенти {n] конструкция материалларининг хоссасига, аниқ ишланганлигига, вазифасига унга таъсир қилувчи кучга, кучланишга ва бошқа факторларга бо²лиқ. …

лиш мумкин. 1) мустаҳкамликни текшириш. бунинг учун стержен кесим юзасидаги энг катта кучланиш аниқланади ва рухсат этилган кучланишга солиштирилади, яъни: 2) рухсат этилган юзани топиш берилган кучни (юкни) кўтара оладиган, чидайдиган юза формулага асосан қуйидагича топилади: ; 3) формуладан р ни аниқласак юк кўтариш қобилиятини аниқлаган бўламиз: рухсат этилган кучланиш орқали топилган қийматлар материални хоссасига қараб иқтисод нуқтаи назардан олинган размер бўлади. машина қисмларининг енгил ва мустаҳкам бўлиши шу юқоридаги шартларнинг қаноатлантириши туфайли амалга оширилади. формулаларнинг чап томонидаги қиймат, ўнг томонидаги қийматга тенг бўлганида материалдан максимал фойдаланган бўламиз. машина қисмларининг енгиллашишига, рухсат этилган кучланишни [(] тў²ри танлашга, яъни эҳтиётлик коэффициентини [n] танлашда ҳамма шарт-шароитларни тў²ри аниқлаш туфайли эришиш мумкин. экспериментал текширишлар кейнги 10 йил ичида машина бўлакларини мустаҳкамликка ҳисоблаш натижасида машина конструкциясининг иш қобилиятини камайтирмаган ҳолда уни бир неча марта енгиллаштириш ва унга арзон материал ишлатиш мумкинлигини аниқлади. _1381258674.unknown _1381258676.unknown _1381258678.unknown _1381258679.unknown _1381258677.unknown _1381258675.unknown _1381258673.unknown
