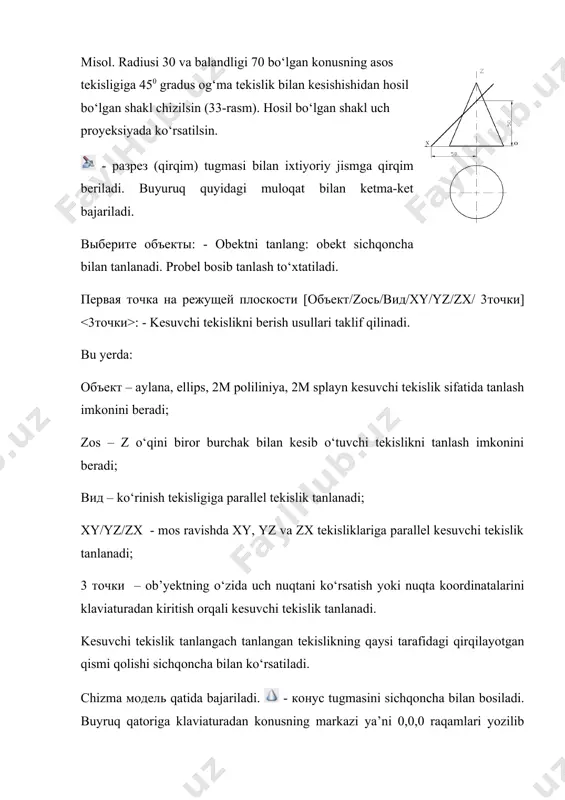

1404125482_50882.doc geometrik jismlarning tekisliklar bilan kesishishi. geometrik jismlarning o‘zaro kesishuvini yasash reja: 1. geometrik jismlarning tekisliklar bilan kesishishi. 2. geometrik jismlarning o‘zaro kesishuvini yasash misol. radiusi 30 va balandligi 70 bo‘lgan konusning asos tekisligiga 450 gradus og‘ma tekislik bilan kesishishidan hosil bo‘lgan shakl chizilsin (33-rasm). hosil bo‘lgan shakl uch proyeksiyada ko‘rsatilsin. - разрез (qirqim) tugmasi bilan ixtiyoriy jismga qirqim beriladi. buyuruq quyidagi muloqat bilan ketma-ket bajariladi. выберите объекты: - obektni tanlang: obekt sichqoncha bilan tanlanadi. probel bosib tanlash to‘xtatiladi. первая точка на режущей плоскости [объект/zось/вид/xy/yz/zx/ 3точки] : - kesuvchi tekislikni berish usullari taklif qilinadi. bu yerda: объект – aylana, ellips, 2m poliliniya, 2m splayn kesuvchi tekislik sifatida tanlash imkonini beradi; zos – z o‘qini biror burchak bilan kesib o‘tuvchi tekislikni tanlash imkonini beradi; вид – ko‘rinish tekisligiga parallel tekislik tanlanadi; xy/yz/zx - mos ravishda xy, yz va zx tekisliklariga parallel kesuvchi tekislik tanlanadi; 3 точки – ob’yektning o‘zida uch nuqtani …

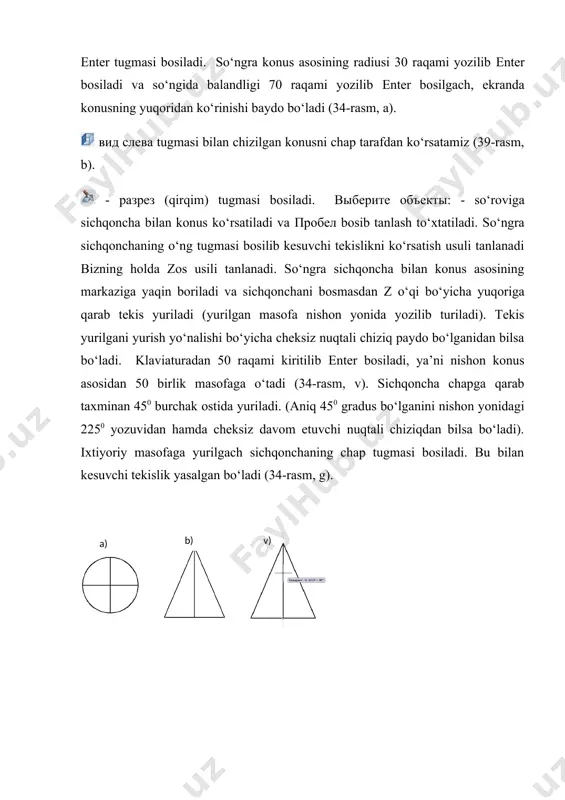

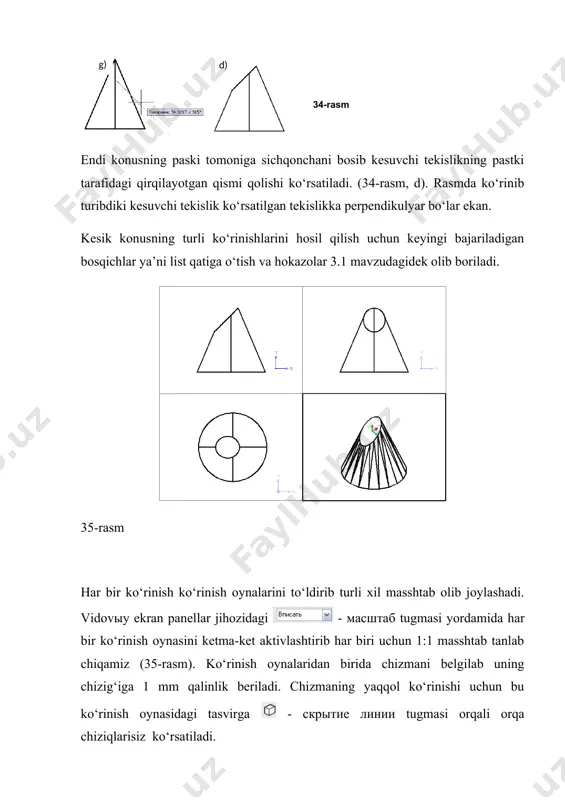

‘ngra sichqonchaning o‘ng tugmasi bosilib kesuvchi tekislikni ko‘rsatish usuli tanlanadi bizning holda zos usili tanlanadi. so‘ngra sichqoncha bilan konus asosining markaziga yaqin boriladi va sichqonchani bosmasdan z o‘qi bo‘yicha yuqoriga qarab tekis yuriladi (yurilgan masofa nishon yonida yozilib turiladi). tekis yurilgani yurish yo‘nalishi bo‘yicha cheksiz nuqtali chiziq paydo bo‘lganidan bilsa bo‘ladi. klaviaturadan 50 raqami kiritilib enter bosiladi, ya’ni nishon konus asosidan 50 birlik masofaga o‘tadi (34-rasm, v). sichqoncha chapga qarab taxminan 450 burchak ostida yuriladi. (aniq 450 gradus bo‘lganini nishon yonidagi 2250 yozuvidan hamda cheksiz davom etuvchi nuqtali chiziqdan bilsa bo‘ladi). ixtiyoriy masofaga yurilgach sichqonchaning chap tugmasi bosiladi. bu bilan kesuvchi tekislik yasalgan bo‘ladi (34-rasm, g). endi konusning paski tomoniga sichqonchani bosib kesuvchi tekislikning pastki tarafidagi qirqilayotgan qismi qolishi ko‘rsatiladi. (34-rasm, d). rasmda ko‘rinib turibdiki kesuvchi tekislik ko‘rsatilgan tekislikka perpendikulyar bo‘lar ekan. kesik konusning turli ko‘rinishlarini hosil qilish uchun keyingi bajariladigan bosqichlar ya’ni list qatiga o‘tish va hokazolar 3.1 mavzudagidek …

ik bilan kesishishidan hosil bo‘lgan shaklning uchta proyeksiyasi va umumiy ko‘rinishi chizing. adabiyotlar: 1. m.aripov, a.haydarov : informatika asoslari. 2. a.sattorov : informatika va axborot texnologiyalari. 3. t.x.xolmatov, n.i.tayloqov, u.a.nazarov: informatika va hisoblash texnikasi 4. qulnazarov b.b. ibragimov x.m. chizmachilik va kompyuter grafikasi asoslari (o‘quv qo‘llanma). samarqand, 2006 y. - 256 bet. 5. ibragimov x.m. kompyuter grafikasi asoslari (ma’ruzalar matni). samarqand, 2008 y. -105 bet. � 33-rasm v) b) а) 34-rasm d) g)
