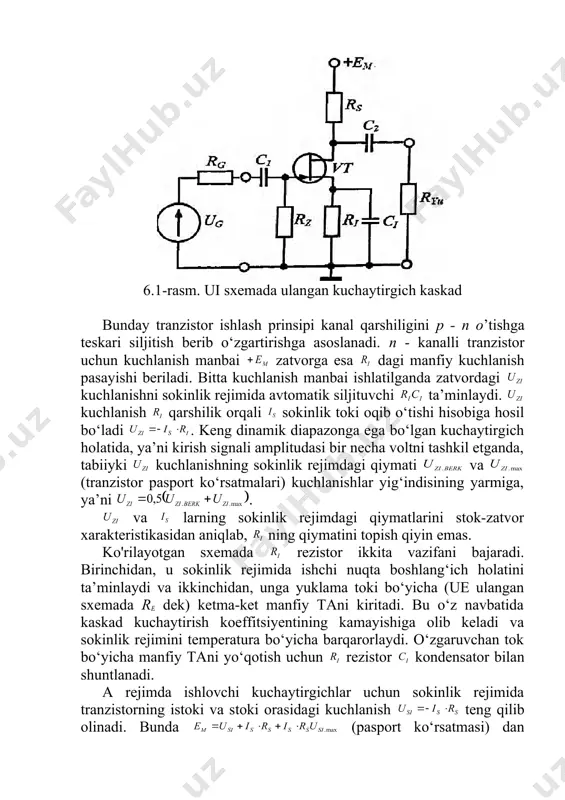

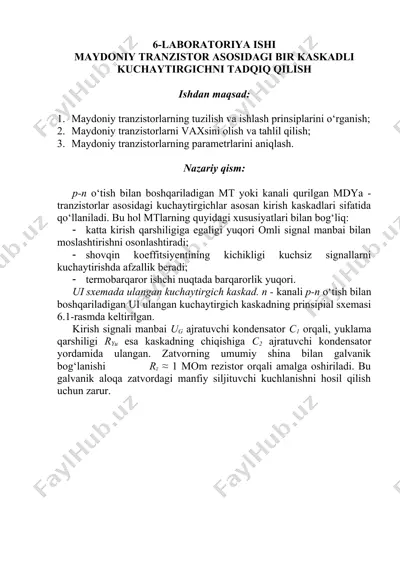

6-laboratoriya ishi maydoniy tranzistor asosidagi bir kaskadli kuchaytirgichni tadqiq qilish ishdan maqsad: 1. maydoniy tranzistorlarning tuzilish va ishlash prinsiplarini o‘rganish; 2. maydoniy tranzistorlarni vaxsini olish va tahlil qilish; 3. maydoniy tranzistorlarning parametrlarini aniqlash. nazariy qism: p-n o‘tish bilan boshqariladigan mt yoki kanali qurilgan mdya - tranzistorlar asosidagi kuchaytirgichlar asosan kirish kaskadlari sifatida qo‘llaniladi. bu hol mtlarning quyidagi xususiyatlari bilan bog‘liq: · katta kirish qarshiligiga egaligi yuqori omli signal manbai bilan moslashtirishni osonlashtiradi; · shovqin koeffitsiyentining kichikligi kuchsiz signallarni kuchaytirishda afzallik beradi; · termobarqaror ishchi nuqtada barqarorlik yuqori. ui sxemada ulangan kuchaytirgich kaskad. n - kanali p-n o‘tish bilan boshqariladigan ui ulangan kuchaytirgich kaskadning prinsipial sxemasi 6.1-rasmda keltirilgan. kirish signali manbai ug ajratuvchi kondensator c1 orqali, yuklama qarshiligi ryu esa kaskadning chiqishiga c2 ajratuvchi kondensator yordamida ulangan. zatvorning umumiy shina bilan galvanik bog‘lanishi rz ≈ 1 mom rezistor orqali amalga oshiriladi. bu galvanik aloqa zatvordagi manfiy siljituvchi kuchlanishni hosil qilish uchun …

2 / 24

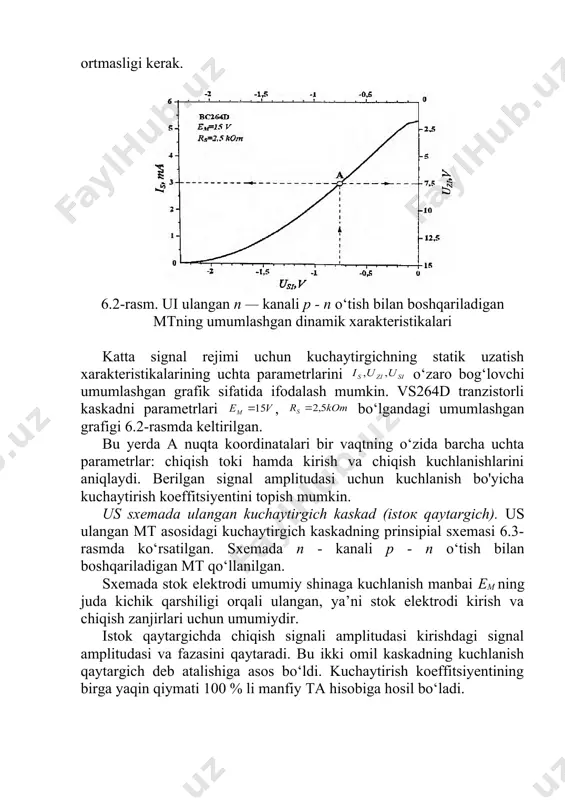

ning sokinlik rejimdagi qiymatlarini stok-zatvor xarakteristikasidan aniqlab, ning qiymatini topish qiyin emas. ko'rilayotgan sxemada rezistor ikkita vazifani bajaradi. birinchidan, u sokinlik rejimida ishchi nuqta boshlang‘ich holatini ta’minlaydi va ikkinchidan, unga yuklama toki bo‘yicha (ue ulangan sxemada re dek) ketma-ket manfiy tani kiritadi. bu o‘z navbatida kaskad kuchaytirish koeffitsiyentining kamayishiga olib keladi va sokinlik rejimini temperatura bo‘yicha barqarorlaydi. o‘zgaruvchan tok bo‘yicha manfiy tani yo‘qotish uchun rezistor kondensator bilan shuntlanadi. a rejimda ishlovchi kuchaytirgichlar uchun sokinlik rejimida tranzistorning istoki va stoki orasidagi kuchlanish teng qilib olinadi. bunda (pasport ko‘rsatmasi) dan ortmasligi kerak. 6.2-rasm. ui ulangan n — kanali p - n o‘tish bilan boshqariladigan mtning umumlashgan dinamik xarakteristikalari katta signal rejimi uchun kuchaytirgichning statik uzatish xarakteristikalarining uchta parametrlarini o‘zaro bog‘lovchi umumlashgan grafik sifatida ifodalash mumkin. vs264d tranzistorli kaskadni parametrlari , bo‘lgandagi umumlashgan grafigi 6.2-rasmda keltirilgan. bu yerda a nuqta koordinatalari bir vaqtning o‘zida barcha uchta parametrlar: chiqish toki hamda kirish va chiqish …

3 / 24

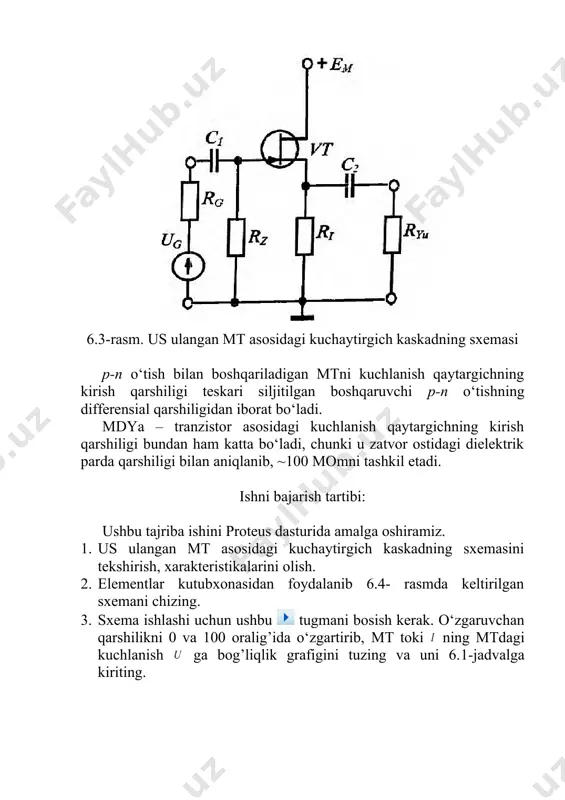

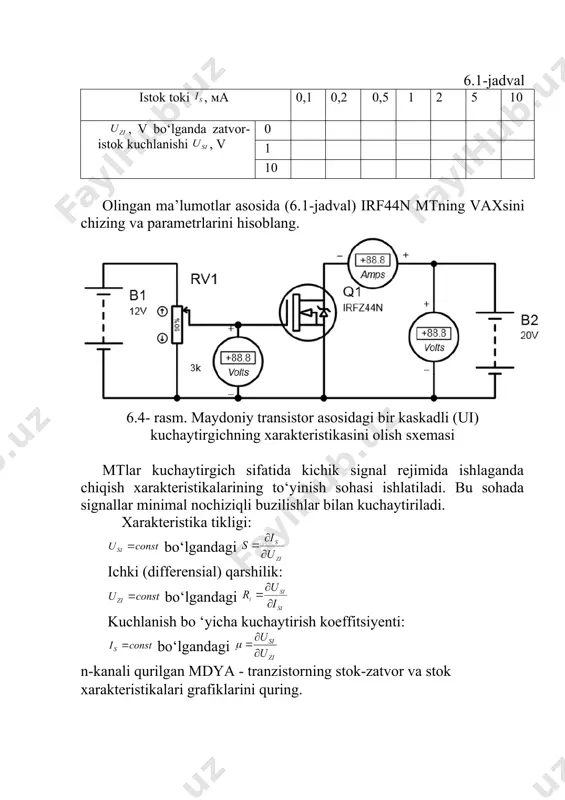

qiymati 100 % li manfiy ta hisobiga hosil bo‘ladi. 6.3-rasm. us ulangan mt asosidagi kuchaytirgich kaskadning sxemasi p-n o‘tish bilan boshqariladigan mtni kuchlanish qaytargichning kirish qarshiligi teskari siljitilgan boshqaruvchi p-n o‘tishning differensial qarshiligidan iborat bo‘ladi. mdya – tranzistor asosidagi kuchlanish qaytargichning kirish qarshiligi bundan ham katta bo‘ladi, chunki u zatvor ostidagi dielektrik parda qarshiligi bilan aniqlanib, ~100 momni tashkil etadi. ishni bajarish tartibi: ushbu tajriba ishini proteus dasturida amalga oshiramiz. 1. us ulangan mt asosidagi kuchaytirgich kaskadning sxemasini tekshirish, xarakteristikalarini olish. 2. elementlar kutubxonasidan foydalanib 6.4- rasmda keltirilgan sxemani chizing. 3. sxema ishlashi uchun ushbu tugmani bosish kerak. o‘zgaruvchan qarshilikni 0 va 100 oralig’ida o‘zgartirib, mt toki ning mtdagi kuchlanish ga bog’liqlik grafigini tuzing va uni 6.1-jadvalga kiriting. 6.1-jadval istok toki , ma 0,1 0,2 0,5 1 2 5 10 , v bo‘lganda zatvor-istok kuchlanishi , v 0 1 10 olingan ma’lumotlar asosida (6.1-jadval) irf44n mtning vaxsini chizing va parametrlarini …

4 / 24

ishchi nuqtasini qaysi parametrlar belgilaydi? 5. ko‘p kaskadli kuchaytirgich deganda nimani tushunasiz? 6. mt yana qanday turlarini bilasiz? 7. mt qo’llanish sohasi? 8. sxemada keltirilgan elementlarning vazifalari? 7-laboratoriya ishi differensiallovchi sxemaning tuzilishini o‘rganish va ishlashini tadqiq qilish ishdan maqsad: 1. differensiallovchi sxemani tuzilish va ishlash prinsiplarini o‘rganish; 2. differensiallovchi sxemadan impulslarning o‘tish jarayonini, grafiklarini o‘rganish; 3. differensiallovchi sxemadan impulslar o‘tish jarayonining ossillogrammalarini olish, ularning asosiy ko’rsatkichlari bilan tanishish. nazariy qism: impulslar, tasnifi, turlari va parametrlari elektr zanjirida impuls deb – kuchlanish yoki tokning qisqa vaqtda o‘zgarishi tushuniladi. 7.1-rasmda real impulsning ko‘rinishi keltirilgan: 7.1-rasm. real impulsning ko‘rinishi impulsning asosiy tasniflari va parametrlari quyidagilardan iborat: · impuls amplitudasi um=a; · impulsning aktiv kengligi (0,1 a darajada o‘lchanadi) ; · front tikligi ; · qiyalik tikligi ; · impuls toki buzilishi ; · teskari tashlanish amplitudasi ; · teskari tashlanish kengligi ; · impuls quvvati , bu yerda w - impuls energiyasi. impuls …

5 / 24

shakli bo‘yicha turlari 7.5-rasm. impulsning turlari rc-zanjirdan impuls o‘tishi rc-zanjirlarda birlik qadamdagi kuchlanish va tok rc-zanjirning kirish qismiga (7.6-rasm) birlik qadamdagi kuchlanish ulanadi (7.7-rasm). 7.6-rasm. rs-zanjirning qadamdagi prinsipial sxemasi 7.7-rasm. birlik kuchlanish grafigi birlik qadamga zanjir reaksiyasini aniqlaymiz, ya’ni quyidagi munosabatlarni topamiz: sakrash tenglamasi, ya’ni zanjir kirish qismidagi kuchlanish quyidagicha bo‘ladi: boshlang‘ich shartlari , , . zanjir uchun kirxgofning 2-qonuniga ko‘ra: , larni inobatga olib quyidagini hosil qilamiz: . rc-zanjirni differensial tenglama yordamida standart ko‘rinishida quyidagicha yozamiz: boshlang‘ich shartlari bilan: , , . bunday differensial tenglamaning yechimini erkin va majburiy tashkil etuvchilari orqali aniqlanadi: erkin tashkil etuvchisi quyidagicha yoziladi: va zanjirga e’tirozli ta’sir etuvchi bo‘lmagan holda o‘zining o‘tkinchi jarayonini ifodalaydi(tenglamaning o‘ng tomoni nol holatda), demak, ; deb belgilab, bu tenglamani operator ko‘rinishida quyidagicha yozamiz: o‘tkinchi jarayonda vaqt birligida eksponensial qonuniyat bilan o‘zgarganligi, ya’ni bo‘lganligi uchun , bundan xarakteristik tenglamaning ildizini aniqlaymiz: p ning qiymatini tenglamaning erkin tashkil etuvchisiga qo‘yib, quyidagini …
