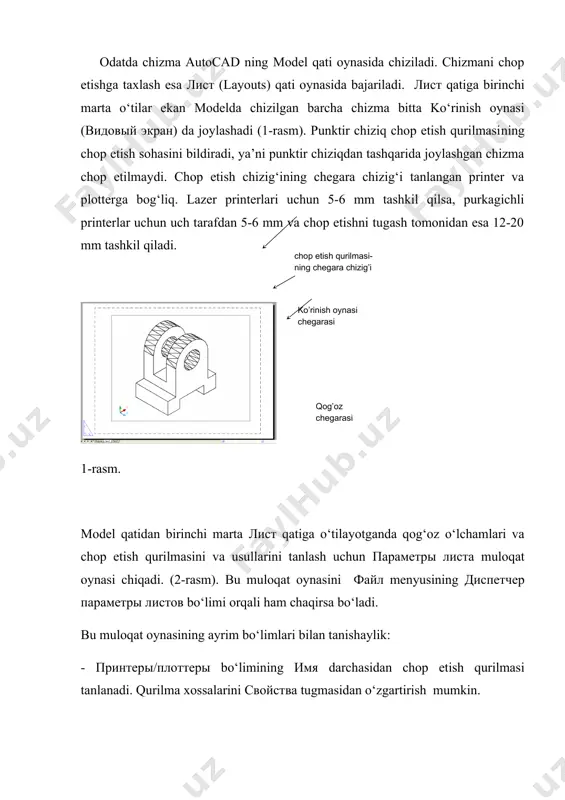

1404119086_50626.doc autocad dasturi. kompyuterda chizma chizishga doir ma’lumotlar. qog‘oz formatini tanlash va burchak shtampini chizish reja: 1. qog‘oz formatini tanlash 2. burchak shtampini chizish odatda chizma autocad ning model qati oynasida chiziladi. chizmani chop etishga taxlash esa лист (layouts) qati oynasida bajariladi. лист qatiga birinchi marta o‘tilar ekan modelda chizilgan barcha chizma bitta ko‘rinish oynasi (видовый экран) da joylashadi (1-rasm). punktir chiziq chop etish qurilmasining chop etish sohasini bildiradi, ya’ni punktir chiziqdan tashqarida joylashgan chizma chop etilmaydi. chop etish chizig‘ining chegara chizig‘i tanlangan printer va plotterga bog‘liq. lazer printerlari uchun 5-6 mm tashkil qilsa, purkagichli printerlar uchun uch tarafdan 5-6 mm va chop etishni tugash tomonidan esa 12-20 mm tashkil qiladi. 1-rasm. model qatidan birinchi marta лист qatiga o‘tilayotganda qog‘oz o‘lchamlari va chop etish qurilmasini va usullarini tanlash uchun параметры листа muloqat oynasi chiqadi. (2-rasm). bu muloqat oynasini файл menyusining диспетчер параметры листов bo‘limi orqali ham chaqirsa bo‘ladi. bu muloqat …

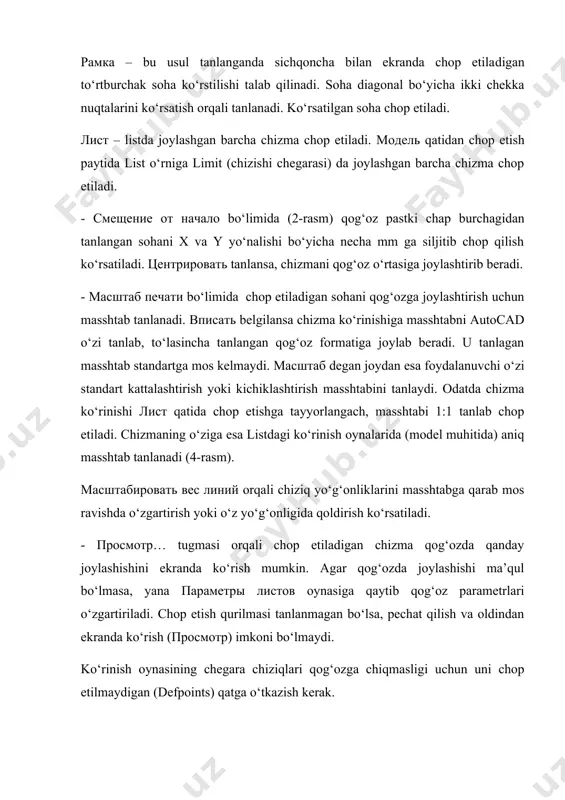

cha ob’yektlar chizmasini chop etadi. экран – chizmaning ekranda ko‘ringan qismini chop etadi. рамка – bu usul tanlanganda sichqoncha bilan ekranda chop etiladigan to‘rtburchak soha ko‘rstilishi talab qilinadi. soha diagonal bo‘yicha ikki chekka nuqtalarini ko‘rsatish orqali tanlanadi. ko‘rsatilgan soha chop etiladi. лист – listda joylashgan barcha chizma chop etiladi. модель qatidan chop etish paytida list o‘rniga limit (chizishi chegarasi) da joylashgan barcha chizma chop etiladi. - смещение от начало bo‘limida (2-rasm) qog‘oz pastki chap burchagidan tanlangan sohani x va y yo‘nalishi bo‘yicha necha mm ga siljitib chop qilish ko‘rsatiladi. центрировать tanlansa, chizmani qog‘oz o‘rtasiga joylashtirib beradi. - масштаб печати bo‘limida chop etiladigan sohani qog‘ozga joylashtirish uchun masshtab tanlanadi. вписать belgilansa chizma ko‘rinishiga masshtabni autocad o‘zi tanlab, to‘lasincha tanlangan qog‘oz formatiga joylab beradi. u tanlagan masshtab standartga mos kelmaydi. масштаб degan joydan esa foydalanuvchi o‘zi standart kattalashtirish yoki kichiklashtirish masshtabini tanlaydi. odatda chizma ko‘rinishi лист qatida chop etishga tayyorlangach, masshtabi 1:1 …

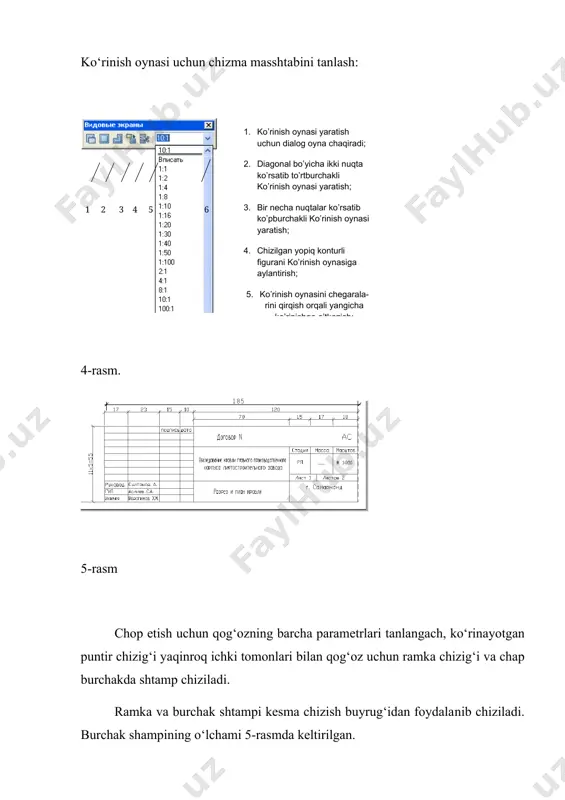

ng barcha parametrlari tanlangach, ko‘rinayotgan puntir chizig‘i yaqinroq ichki tomonlari bilan qog‘oz uchun ramka chizig‘i va chap burchakda shtamp chiziladi. ramka va burchak shtampi kesma chizish buyrug‘idan foydalanib chiziladi. burchak shampining o‘lchami 5-rasmda keltirilgan. adabiyotlar: 1. m.aripov, a.haydarov : informatika asoslari. 2. a.sattorov : informatika va axborot texnologiyalari. 3. t.x.xolmatov, n.i.tayloqov, u.a.nazarov: informatika va hisoblash texnikasi chop etish qurilmasi�ning chegara chizig’i qog’oz chegarasi ko’rinish oynasi chegarasi 3-rasm 1. ko’rinish oynasi yaratish uchun dialog oyna chaqiradi; 2. diagonal bo’yicha ikki nuqta ko’rsatib to’rtburchakli ko’rinish oynasi yaratish; 3. bir necha nuqtalar ko’r�satib ko’pburchakli ko’ri�nish oynasi yaratish; 4. chizilgan yopiq konturli figurani ko’rinish oynasiga aylan�tirish; 5. ko’rinish oynasini che�ga�ra�la�rini qirqish orqali yangicha ko’rinishga o’tkazish; 6. aktiv ko’rinish oynasidagi chizmaga masshtab tanlash; 1 2 3 4 5 6 185

autocad dasturi. kompyuterda chizma chizishga doir ma’lumotlar - Page 4

autocad dasturi. kompyuterda chizma chizishga doir ma’lumotlar - Page 5
