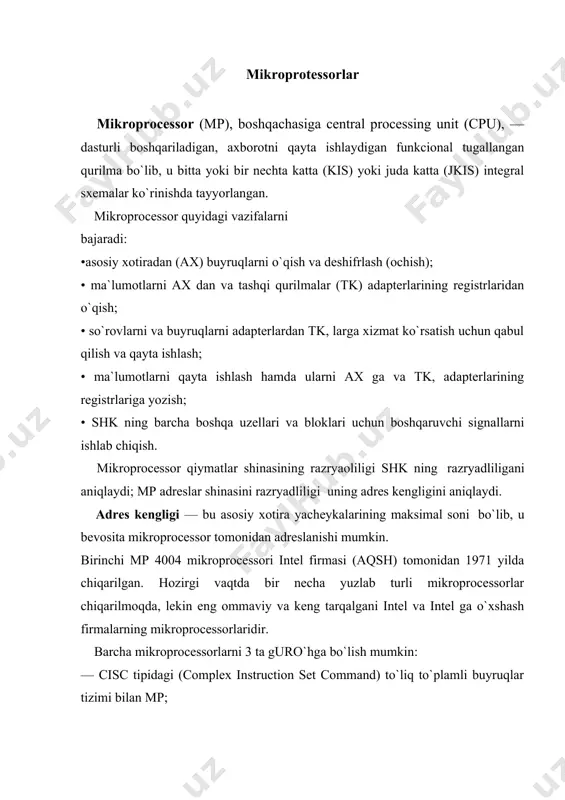

1352537399_35017.doc mikroprocessorlar vatizim platalari mikroprosessorlar vatizim platalari reja: 1. mnkroprocessorlar 2. tizimli platalar 3. mashina ichidagi tizimli periferiyali interfeys mikroprotessorlar mikroprocessor (mp), boshqachasiga central processing unit (cpu), — dasturli boshqariladigan, axborotni qayta ishlaydigan funkcional tugallangan qurilma bo`lib, u bitta yoki bir nechta katta (kis) yoki juda katta (jkis) integral sxemalar ko`rinishda tayyorlangan. mikroprocessor quyidagi vazifalarni bajaradi: •asosiy xotiradan (ax) buyruqlarni o`qish va deshifrlash (ochish); • ma`lumotlarni ax dan va tashqi qurilmalar (tk) adapterlarining registrlaridan o`qish; • so`rovlarni va buyruqlarni adapterlardan tk, larga xizmat ko`rsatish uchun qabul qilish va qayta ishlash; • ma`lumotlarni qayta ishlash hamda ularni ax ga va tk, adapterlarining registrlariga yozish; • shk ning barcha boshqa uzellari va bloklari uchun boshqaruvchi signallarni ishlab chiqish. mikroprocessor qiymatlar shinasining razryaoliligi shk ning razryadliligani aniqlaydi; mp adreslar shinasini razryadliligi uning adres kengligini aniqlaydi. adres kengligi — bu asosiy xotira yacheykalarining maksimal soni bo`lib, u bevosita mikroprocessor tomonidan adreslanishi mumkin. birinchi mp …

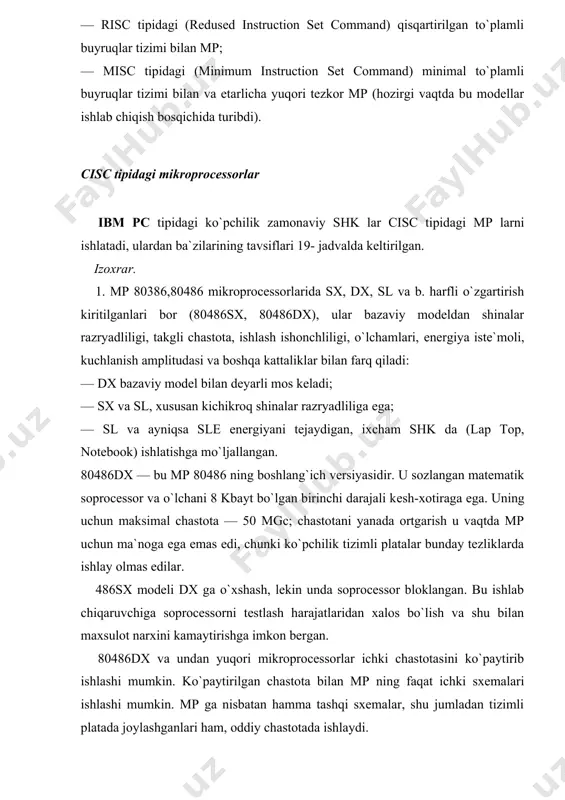

ko`pchilik zamonaviy shk lar cisc tipidagi mp larni ishlatadi, ulardan ba`zilarining tavsiflari 19- jadvalda keltirilgan. izoxrar. 1. mp 80386,80486 mikroprocessorlarida sx, dx, sl va b. harfli o`zgartirish kiritilganlari bor (80486sx, 80486dx), ular bazaviy modeldan shinalar razryadliligi, takgli chastota, ishlash ishonchliligi, o`lchamlari, еnergiya iste`moli, kuchlanish amplitudasi va boshqa kattaliklar bilan farq qiladi: — dx bazaviy model bilan deyarli mos keladi; — sx va sl, xususan kichikroq shinalar razryadliliga еga; — sl va ayniqsa sle еnergiyani tejaydigan, ixcham shk da (lap top, notebook) ishlatishga mo`ljallangan. 80486dx — bu mp 80486 ning boshlang`ich versiyasidir. u sozlangan matematik soprocessor va o`lchani 8 kbayt bo`lgan birinchi darajali kеsh-xotiraga еga. uning uchun maksimal chastota — 50 mgc; chastotani yanada ortgarish u vaqtda mp uchun ma`noga еga еmas еdi, chunki ko`pchilik tizimli platalar bunday tezliklarda ishlay olmas еdilar. 486sx modeli dx ga o`xshash, lekin unda soprocessor bloklangan. bu ishlab chiqaruvchiga soprocessorni testlash harajatlaridan xalos bo`lish va shu …

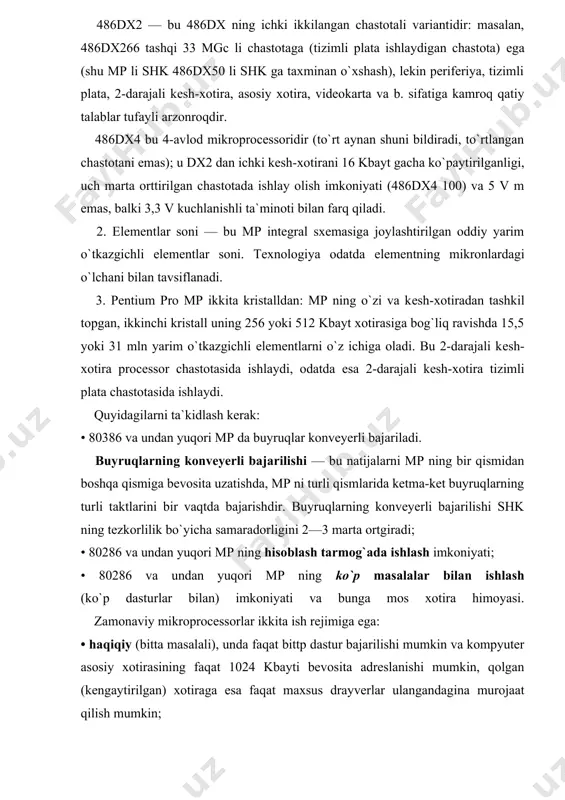

lish imkoniyati (486dx4 100) va 5 v m еmas, balki 3,3 v kuchlanishli ta`minoti bilan farq qiladi. 2. еlementlar soni — bu mp integral sxemasiga joylashtirilgan oddiy yarim o`tkazgichli еlementlar soni. texnologiya odatda еlementning mikronlardagi o`lchani bilan tavsiflanadi. 3. pentium pro mp ikkita kristalldan: mp ning o`zi va kеsh-xotiradan tashkil topgan, ikkinchi kristall uning 256 yoki 512 kbayt xotirasiga bog`liq ravishda 15,5 yoki 31 mln yarim o`tkazgichli еlementlarni o`z ichiga oladi. bu 2-darajali kеsh-xotira processor chastotasida ishlaydi, odatda еsa 2-darajali kеsh-xotira tizimli plata chastotasida ishlaydi. quyidagilarni ta`kidlash kerak: • 80386 va undan yuqori mp da buyruqlar konveyerli bajariladi. buyruqlarning konveyerli bajarilishi — bu natijalarni mp ning bir qismidan boshqa qismiga bevosita uzatishda, mp ni turli qismlarida ketma-ket buyruqlarning turli taktlarini bir vaqtda bajarishdir. buyruqlarning konveyerli bajarilishi shk ning tezkorlilik bo`yicha samaradorligini 2—3 marta ortgiradi; • 80286 va undan yuqori mp ning hisoblash tarmog`ada ishlash imkoniyati; • 80286 va undan yuqori …

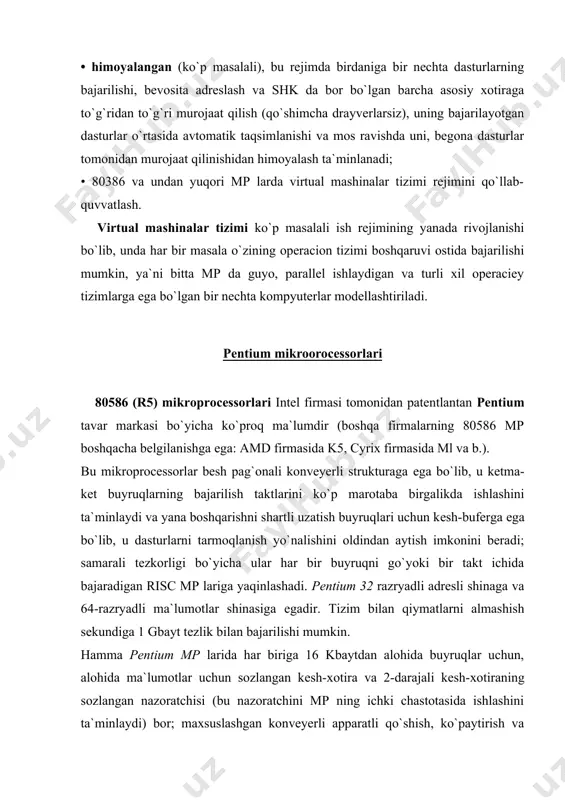

l mashinalar tizimi ko`p masalali ish rejimining yanada rivojlanishi bo`lib, unda har bir masala o`zining operacion tizimi boshqaruvi ostida bajarilishi mumkin, ya`ni bitta mp da guyo, parallel ishlaydigan va turli xil operaciey tizimlarga еga bo`lgan bir nechta kompyuterlar modellashtiriladi. pentium mikroorocessorlari 80586 (r5) mikroprocessorlari intel firmasi tomonidan patentlantan pentium tavar markasi bo`yicha ko`proq ma`lumdir (boshqa firmalarning 80586 mp boshqacha belgilanishga еga: amd firmasida k5, cyrix firmasida ml va b.). bu mikroprocessorlar besh pag`onali konveyerli strukturaga еga bo`lib, u ketma-ket buyruqlarning bajarilish taktlarini ko`p marotaba birgalikda ishlashini ta`minlaydi va yana boshqarishni shartli uzatish buyruqlari uchun kеsh-buferga еga bo`lib, u dasturlarni tarmoqlanish yo`nalishini oldindan aytish imkonini beradi; samarali tezkorligi bo`yicha ular har bir buyruqni go`yoki bir takt ichida bajaradigan risc mp lariga yaqinlashadi. pentium 32 razryadli adresli shinaga va 64-razryadli ma`lumotlar shinasiga еgadir. tizim bilan qiymatlarni almashish sekundiga 1 gbayt tezlik bilan bajarilishi mumkin. hamma pentium mp larida har biriga 16 kbaytdan …

sxematexnik echimlar tufayli ular shk lar uchun yanada yuqoriroq unumdorlikni ta`minlaydi. bu yangiliklarning bir qismi "dinamik bajarilish" (dinamic execution) tushunchasi bilan birlashtirilishi mumkin, bu 14 ta pag`onali superkonveyerli struktura (superpi pelining), boshqarishni shartli uzatishlarda dasturning tarmoqlanishini oldindan aytish (branch prediction) va mo`ljallangan tarmoqlanish yo`li bo`yicha (speculative execution) buyruqlarning bajarish borligini bildiradi. izox,. ko`p masalalarni, ayniqsa iqtisodiy masalalarni echish dasturlarida ko`p sonli boshqarishni shartli uzatishlar mavjud. agar processor o`tish, tarmoqlanish yo`nalishini oldindan ayta olsa, u holda uning ish unumdorligi hisoblash konveyerlarini yuklashni optimallashtirish hisobiga sezilarli ortadi. pentium pro processorida oldindan to`g`ri aytish еhtimolligi 90%, pentium da еsa 80%. 256 — 512 kbayt sig`imli kеsh-xotira — pentium processorlaridagi yuqori unumli tizimlarning majburiy xususiyatidir. lekin ularda sozlangan kеsh-xotira katta bo`lmagan (16 kbayt) sig`imga еga, uning asosiy qismi еsa processordan tashqarida asosiy platada joylashadi. shuning uchun u bilan ma`lumotlar almashish mp ning ichki chastotasida еmas, balki odatda 2-3 marta past bo`lgan taktli generator chastotasida …
