1 / 53

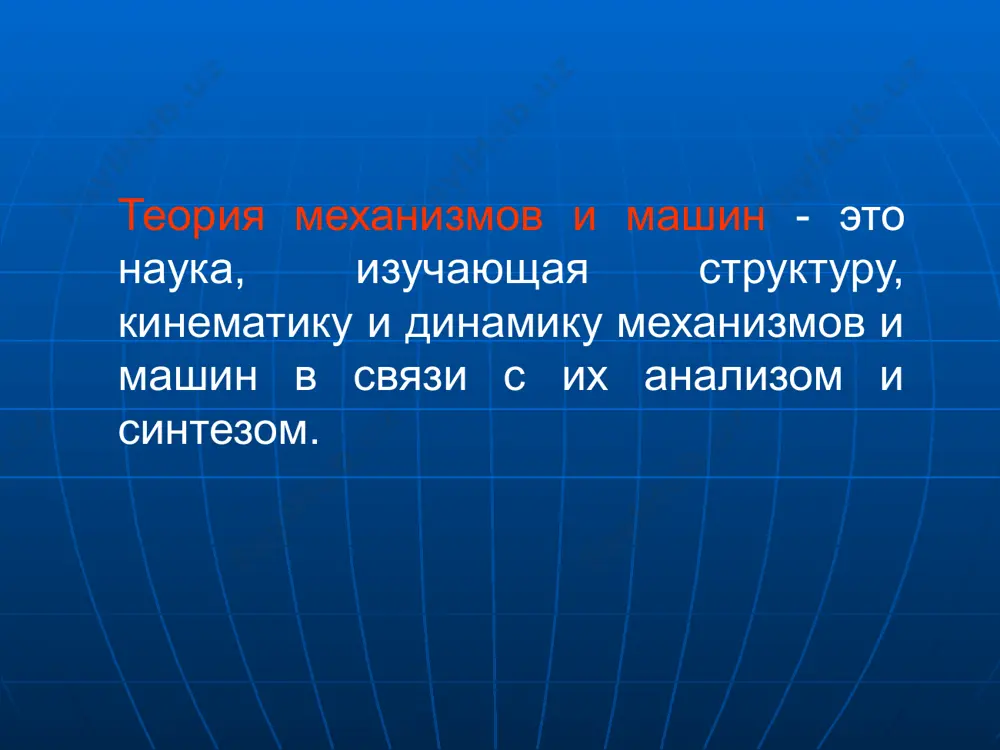

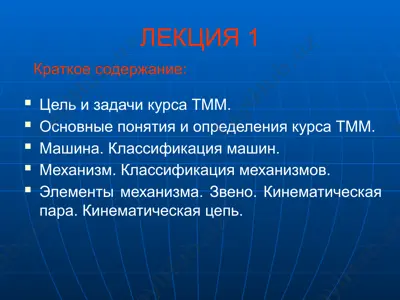

tyumenskiy gosudarstvenniy neftegazoviy universitet lektsiya 1 tsel i zadachi kursa tmm. osnovnie ponyatiya i opredeleniya kursa tmm. mashina. klassifikatsiya mashin. mexanizm. klassifikatsiya mexanizmov. elementi mexanizma. zveno. kinematicheskaya para. kinematicheskaya tsep. kratkoe soderjanie: teoriya mexanizmov i mashin - eto nauka, izuchayushaya strukturu, kinematiku i dinamiku mexanizmov i mashin v svyazi s ix analizom i sintezom. osnovnie zadachi tmm izuchenie stroeniya (strukturi) mexanizma opredelenie polojeniy mexanizmov i traektoriy, opisivaemix otdelnimi tochkami opredelenie skorostey i uskoreniy otdelnix tochek i zvenev mexanizma issledovanie i proektirovanie razlichnix mexanizmov (richajnix, zubchatix, kulachkovix i dr.) opredelenie razlichnix sil, deystvuyushix na zvenya mexanizma (vneshnix, reaktsiy, treniya, inertsii) izuchenie energeticheskogo balansa mashin (k.p.d. i dr.) izuchenie istinnogo zakona dvijeniya mashin pod deystviem zadannix sil. izuchenie sposobov regulirovaniya skorosti mashini izuchenie sposobov uravnoveshivaniya sil inertsii v mashinax i dr. osnovnie razdeli kursa tmm struktura mexanizmov i mashin geometriya mexanizmov i ix elementov kinematika mexanizmov dinamika mashin i mexanizmov osnovnie ponyatiya …

2 / 53

elektrogenerator preobrazuet mexanicheskuyu energiyu parovoy ili gidravlicheskoy turbini v elektricheskuyu klassifikatsiya mashin 2. rabochie mashini - mashini ispolzuyushie mexanicheskuyu energiyu dlya soversheniya raboti po peremesheniyu i preobrazovaniyu materialov. rabochie mashini transportnie mashini - ispolzuyut mexanicheskuyu energiyu dlya izmeneniya polojeniya ob'ekta (ego koordinat). texnologicheskie mashini - ispolzuyut mexanicheskuyu energiyu dlya preobrazovaniya formi, svoystv, razmerov i sostoyaniya ob'ekta. klassifikatsiya mashin 2. informatsionnie mashini - mashini prednaznachennie dlya obrabotki i preobrazovaniya informatsii. . informatsionnie mashini matematicheskie mashini - preobrazuyut vxodnuyu informatsiyu v matematicheskuyu model issleduemogo ob'ekta. kontrolno-upravlyayushie mashini - preobrazuyut vxodnuyu informatsiyu (programmu) v signali upravleniya rabochey ili energeticheskoy mashinoy. 4. kiberneticheskie mashini - mashini upravlyayushie rabochimi ili energeticheskimi mashinami, kotorie sposobni izmenyat programmu svoix deystviy v zavisimosti ot sostoyaniya okrujayushey sredi (t.e. mashini obladayushie elementami iskusstvennogo intellekta). klassifikatsiya mashin kiberneticheskie mashini mexanizm - sistema tel, prednaznachennaya dlya preobrazovaniya dvijeniya odnogo ili neskolkix tverdix tel v trebuemie dvijeniya drugix tel. klassifikatsiya mexanizmov klassifikatsiya …

3 / 53

m 6. mexanizmi s gibkimi zvenyami tsepnaya peredacha remennaya peredacha ploskie u ploskogo mexanizma tochki ego zvenev opisivayut traektorii, lejashie v parallelnix ploskostyax. klassifikatsiya mexanizmov po dvijeniyu i raspolojeniyu zvenev v prostranstve prostranstvennie u prostranstvennogo mexanizma tochki ego zvenev opisivayut neploskie traektorii ili traektorii, lejashie v peresekayushixsya ploskostyax. mashinniy agregat – sovokupnost vzaimosvyazannix mexanizmov osnovnie ponyatiya i opredeleniya kursa tmm kulachkoviy mexanizm richajniy mexanizm zubchatiy mexanizm planetarniy mexanizm tsepnaya peredacha remennaya peredacha mashinniy agregat zveno - eto odna ili neskolko detaley mexanizma, soedinennix mejdu soboy jestko. klassifikatsiya zvenev 1.nepodvijnoe zveno - stoyka. 2.podvijnie zvenya. 3.vedushie zvenya - eto zvenya, zakon dvijeniya kotorix zadan. 4.vedomie zvenya - eto zvenya, zakon dvijeniya kotorix opredelyaetsya dvijeniem vedushix zvenev. struktura mexanizmov i mashin v richajnix mexanizmax imeyutsya sleduyushie podvijnie zvenya: krivoship sovershaet polniy oborot otnositelno stoyki; koromislo sovershaet nepolniy oborot otnositelno stoyki; polzun sovershaet vozvratno-postupatelnoe dvijenie; kulisa zveno, kotoroe sovershaet vrashatelnoe dvijenie otnositelno stoyki …

4 / 53

ijnosti n vozmojnie nezavisimie dvijeniya odnogo zvena otnositelno drugogo nazivayutsya stepenyami podvijnosti kinematicheskoy pari h. ogranicheniya, nakladivaemie na otnositelnie dvijeniya zvenev, nazivayutsya svyazyami v kinematicheskix parax s. h = 6 - s (1.1) pyatipodvijnie kinematicheskie pari shar – ploskost (vvvpp) h = 5 s = 1 chetiryoxpodvijnie kinematicheskie pari tsilindr – ploskost (vvpp) h = 4 s = 2 tryoxpodvijnie kinematicheskie pari sfericheskaya (vvv) h = 3 s = 3 tryoxpodvijnie kinematicheskie pari ploskostnaya (vpp) h = 3 s = 3 dvuxpodvijnie kinematicheskie pari sfericheskaya s paltsem (vv) h = 2 s = 4 dvuxpodvijnie kinematicheskie pari tsilindricheskaya (vp) h = 2 s = 4 odnopodvijnie kinematicheskie pari postupatelnaya (p) h = 1 s = 5 odnopodvijnie kinematicheskie pari vrashatelnaya (v) h = 1 s = 5 klassifikatsiya kinematicheskix par po xarakteru soprikosnoveniya zvenev nizshimi kinematicheskimi parami nazivayutsya takie, v kotorix soprikosnovenie zvenev proisxodit po poverxnosti. ploskostnaya (vpp) tsilindricheskaya (vp) …

5 / 53

icheskaya tsep slojnaya zamknutaya kinematicheskaya tsep primeri kinematicheskix tsepey prostaya nezamknutaya kinematicheskaya tsep prostaya zamknutaya kinematicheskaya tsep lektsiya okonchena spasibo za vnimanie! image1.gif image2.png image3.png image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.png image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.jpeg image19.jpeg image20.jpeg image21.jpeg image22.png image23.png image24.gif image25.gif image26.gif image27.gif image28.gif image29.gif image30.gif image31.gif image32.gif image33.gif image34.gif image35.png image36.png image37.png image38.gif image39.gif image40.png image41.gif audio1.wav image42.png image43.png image44.png image45.png image46.jpeg image47.jpeg image48.png image49.jpeg image50.jpeg image51.jpeg image52.jpeg image53.jpeg image54.jpeg image55.png image56.png image57.png image58.png /docprops/thumbnail.wmf
