1 / 21

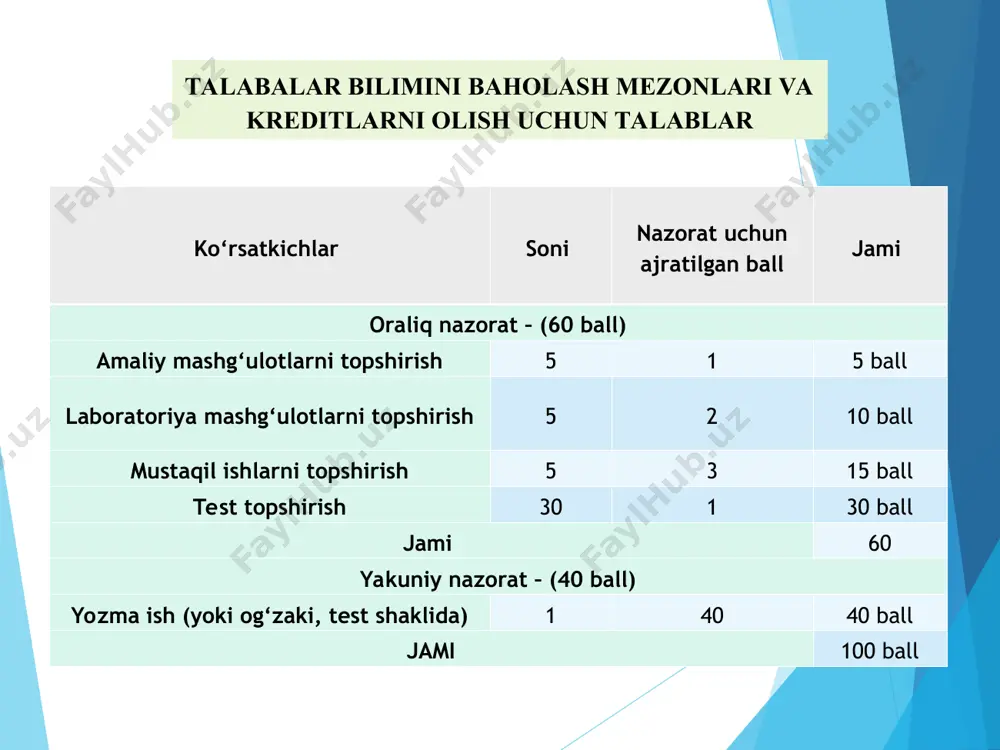

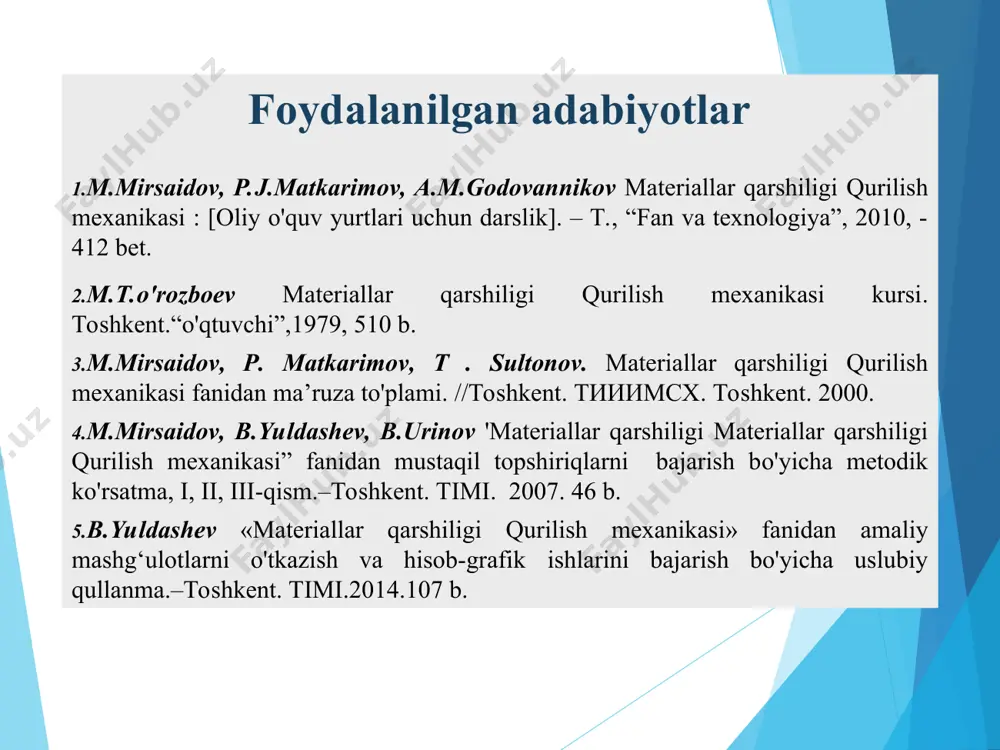

"fermer xo’jaligi iqtisodiyoti" fanining predmeti va mazmuni o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “gidrotexnika inshootlari va nasos stansiyalar” “materiallar qarshiligi. qurilish mexanikasi” materiallar qarshiligi qurilish mexanikasi fanining asosiy tushunchalari fan: mavzu: tuzuvchi: j.fayzullayev kafedra: “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. talabalar bilimini baholash mezonlari va kreditlarni olish uchun talablar ko‘rsatkichlar soni nazorat uchun ajratilgan ball jami oraliq nazorat – (60 ball) amaliy mashg‘ulotlarni topshirish 5 1 5 ball laboratoriya mashg‘ulotlarni topshirish 5 2 10 ball mustaqil ishlarni topshirish 5 3 15 ball test topshirish 30 1 30 ball jami 60 yakuniy nazorat – (40 ball) yozma ish (yoki og‘zaki, test shaklida) 1 40 40 ball jami 100 ball * foydalanilgan adabiyotlar m.mirsaidov, p.j.matkarimov, a.m.godovannikov materiallar qarshiligi qurilish mexanikasi : [oliy o'quv yurtlari uchun darslik]. – t., “fan va texnologiya”, 2010, - 412 bet. m.t.o'rozboev materiallar qarshiligi qurilish mexanikasi kursi. toshkent.“o'qtuvchi”,1979, 510 b. m.mirsaidov, p. matkarimov, …

2 / 21

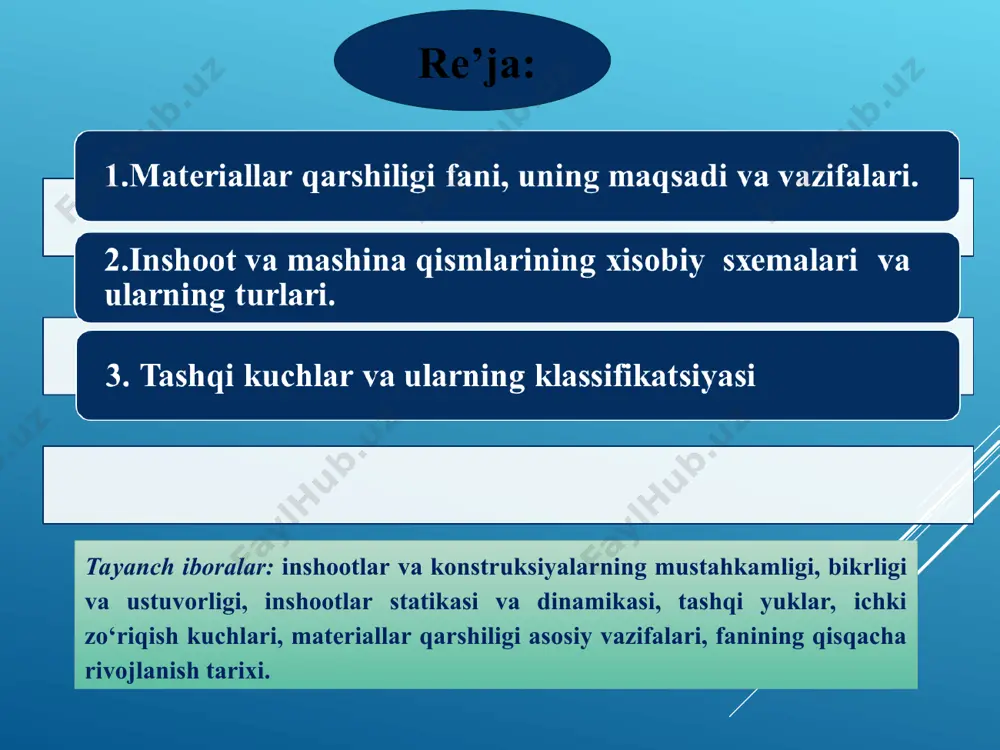

y vazifalari, fanining qisqacha rivojlanish tarixi. * inshootlar va mashinalar elementlarida tashqi kuchlar ta'sirdan xosil bo'ladigan ichki kuchlarni, deformatsiyalarni aniqlash, xamda ularni mustaxkamlikka, bikrlikka va ustivorlikka xisoblash usullarini o’ragatadi. inshoot va mashinalarni ekspluatatsiya davrida normal ishlashini ta'minlash uchun ularning konstruktsiya elementlari mustaxkamlik, bikrlik va ustivorlik shartlarini qanoatlantirishi zarur. materiallar qarshiligi fani mustaxkamlik bikrlik ustivorlik konstruktsiya va uning elementlarini buzilmasdan ma'lum yuklarni ko'tarib turish qobiliyatiga aytiladi. konstruktsiya va uning elementlarining tashqi kuchlar ta'siridan ma'lum elastik muvozanatni boshlang’ich formasini saqlash qobiliyatiga aytiladi. deganda konstruktsiya va uning elementlarini tashqi kuchlar ta'siridan deformatsiyalanishga qarshilik ko'rsatish qobiliyati tushuniladi. 1.materiallar qarshiligi fani, uning maqsadi va vazifalari. materiallar qarshiligi fanini o'qitishdan maqsad! bino, inshootlar va mashinalar elementlarida xosil bo'ladigan kuchlanganlik xolatini va deformatsiyalanishni muxandisona taxlil qilishni, konstruktsiya uchun xisobiy sxema tanlashni ularning ko'ndalang kesimlaridagi ichki kuchlarni aniqlash uchun kerakli usullarni qo'llay olishni o’rganadi. materiallar qarshiligi fanining vazifasi talabalarga ekspluatatsiya davrida inshoot va mashina konstruktsiyalari elementlarida tashqi kuchlar …

3 / 21

di. mkgss sistemasida esa buning aksidir. materiallar qarshiligida ishlatiladigan si sistemasining asosiy birliklari quyidagilardan iborat: uzunlik – metr (m) da, massa – kilogram (kg) da, vaqt – sekund (sek) da, yassi burchak – radian (rad) da o‘lchanadi. bu sistemada qo‘shimcha birliklar esa quyidagi o‘lchov birliklarda o‘lchanadi: yuza (f) – metr kvadrat (m2 ) da hajm (v) – metr kub (m2 ) da zichlik (ρ) – kilogram bo‘lingan metr kub (kg/m2 ) da tekis shaklning statik momentlari (s) va qarshilik momentlari (w) – metr kub (m3 ) da tekis shaklning inersiya momentlari (i) – metr to‘rtinchi daraja (m4 ) da tezlik (v) – metr bo‘lingan sekund (m/sek) da tezlanish (w) – metr bo‘lingan sekund kvadrat (m/sek2 ) da burchak tezligi ( ω ) – radian bo‘lingan sekund (rad/sek) da burchak tezlanishi (w) – radian bo‘lingan sekund kvadrat (rad/sek2 ) da kuch (p) – nyuton (n) da kuch momenti (m) – nyuton …

4 / 21

iborga olish kerak. . 4.inshoot va mashina qismlarining xisobiy sxemalari va ularning turlari. brus (sterjen) - ko'ndalang kesim o’lchamlari uzunlik o’lchamiga nisbatan juda kichik bo'lgan elementga aytiladi. plastinka (plita) - qalinligiga nisbatan qolgan ikki o’lchamlari katta bo'lgan tekis kesim sirt bilan o’ralgan jismga aytiladi. qobiq - qalinligi qolgan ikki o'lchamiga nisbatan juda kichik bo'lgan, egri sirt bilan o’ralgan jismga aytiladi. * massiv - uchta ulchami bir xil tartibda bo'lgan jismlarga aytiladi ayrim olingan elementlarni bir-biri bilan biriktirish natijasida inshoot konstruktsiyalar xosil qilinadi. masalan: sterjenlarni bir-biri bilan sharnirlar yordamida biriktirishdan xosil bo'lgan sistemaga ferma deb aytiladi. sharnirlar cho'zilish va siqilish kuchlarini bir sterjendan ikkinchisi o'tqazib beradi. amalda 3- xil ko'rinishdagi tayanch bog’lanishlaridan foydalaniladi. konstruktsiya qismlarining bog’lanishlari. sterjenlardan yaxlit inshoot yasash uchun turli biriktirish vositalari – bolt, parchin mix, payvand va qirqib kirgizishlardan foydalaniladi. hisob sxemasida biriktirish shartli ravishda mavjud bo'lgan qistirib maxkamlangan, qo'zg’aluvchi yoki qo'zg’almas sharnir, oraliq sharnir, yoki silliq sirt …

5 / 21

ngan qismning qolgan qismiga ilgari ko’rsatgan tasiri gi, f2 ...kuchlar bilan almashtiriladi, bu kuchlar kesim yuzi bo’yicha taqsimlanadi yani ular kesimning har bir nuqtasiga qo’yilgan bo’lishi kerak; 4) qoldirilgan chap kismining muvozanat sharti yoziladi. sterjenga tekis kuchlar sistemasi tasir qilayotgan bo’lsa, quydagi muvozanat tenglamalaridan foydalaniladi. agar tasir qilayotgan kuchlar bir tekislikda yotmasa bir-tekislikda-yotmaydigan fazoviy sistema uchun berilgan oltita muvozanat tenglamalaridan foydalaniladi. agar tasir qilayotgan kuchlar bir tekislikda yotmasa, fazoviy sistema uchun berilgan oltita muvozanat tenglamalaridan fo’ydalaniladi. umumiy holda bursning ko’ndalang kesim yuzasida oltita ichki kuch faktori hosil bo’ladi. ichki bo’ylama kuch n x , ko’ndalang kuchlar q y va q z lar, hamda buralish momenti m x , vertikal va gorizontal tekisliklarda ichki eguvchi momentlar m y m z , bu ichki kuch faktorlarini yuqoridagi statikaning muvozanat tenglamalari yordamida topiladi. kuchlanishlar. normal va urinma kuchlanish kuchlanish ham ichki kuch singari vektorli qiymat bo’lib, ichki kuch yo’nalashida bo’ladi. demak, ichki kuch …
