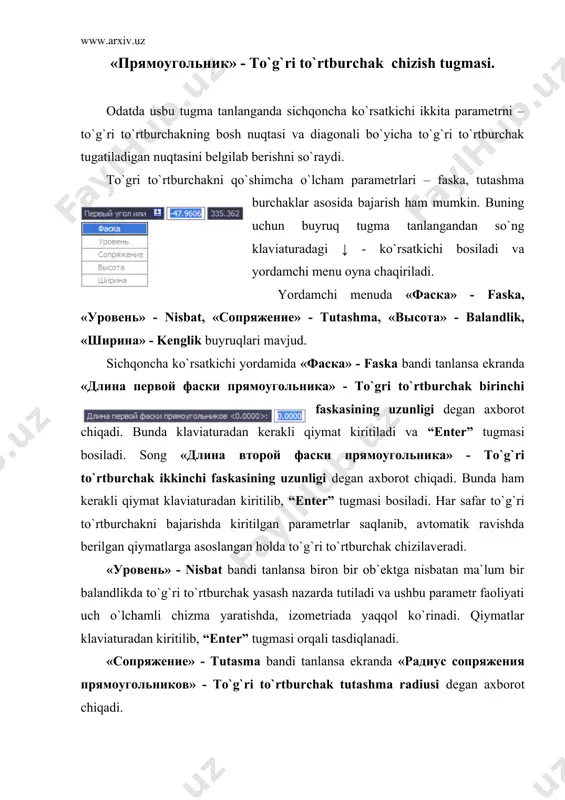

1352194473_29957.doc прямоугольник - to’g’ri to’rtburchak chizish tugmasi www.arxiv.uz прямоугольник - to`g`ri to`rtburchak chizish tugmasi режа: 1. «дуга» - yoy chizish tugmasi 2. «круг» - aylana chizish tugmasi «прямоугольник» - to`g`ri to`rtburchak chizish tugmasi. odatda usbu tugma tanlanganda sichqoncha ko`rsatkichi ikkita parametrni – to`g`ri to`rtburchakning bosh nuqtasi va diagonali bo`yicha to`g`ri to`rtburchak tugatiladigan nuqtasini belgilab berishni so`raydi. to`gri to`rtburchakni qo`shimcha o`lcham parametrlari – faska, tutashma burchaklar asosida bajarish ham mumkin. buning uchun buyruq tugma tanlangandan so`ng klaviaturadagi ↓ - ko`rsatkichi bosiladi va yordamchi menu oyna chaqiriladi. yordamchi menuda «фаска» - faska, «уровень» - nisbat, «сопряжение» - tutashma, «высота» - balandlik, «ширина» - kenglik buyruqlari mavjud. sichqoncha ko`rsatkichi yordamida «фаска» - faska bandi tanlansa ekranda «длина первой фаски прямоугольника» - to`gri to`rtburchak birinchi faskasining uzunligi degan axborot chiqadi. bunda klaviaturadan kerakli qiymat kiritiladi va “enter” tugmasi bosiladi. song «длина второй фаски прямоугольника» - to`g`ri to`rtburchak ikkinchi faskasining uzunligi degan axborot chiqadi. bunda …

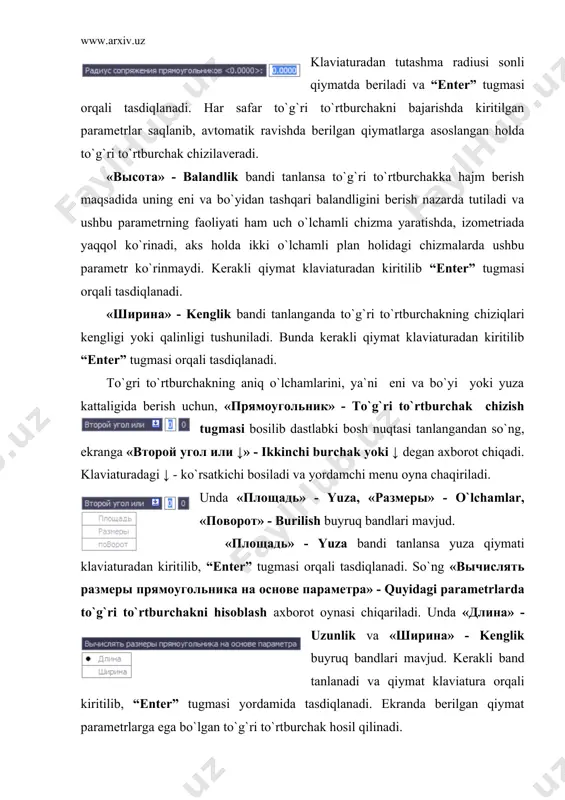

di. har safar to`g`ri to`rtburchakni bajarishda kiritilgan parametrlar saqlanib, avtomatik ravishda berilgan qiymatlarga asoslangan holda to`g`ri to`rtburchak chizilaveradi. «высота» - balandlik bandi tanlansa to`g`ri to`rtburchakka hajm berish maqsadida uning eni va bo`yidan tashqari balandligini berish nazarda tutiladi va ushbu parametrning faoliyati ham uch o`lchamli chizma yaratishda, izometriada yaqqol ko`rinadi, aks holda ikki o`lchamli plan holidagi chizmalarda ushbu parametr ko`rinmaydi. kerakli qiymat klaviaturadan kiritilib “enter” tugmasi orqali tasdiqlanadi. «ширина» - kenglik bandi tanlanganda to`g`ri to`rtburchakning chiziqlari kengligi yoki qalinligi tushuniladi. bunda kerakli qiymat klaviaturadan kiritilib “enter” tugmasi orqali tasdiqlanadi. to`gri to`rtburchakning aniq o`lchamlarini, ya`ni eni va bo`yi yoki yuza kattaligida berish uchun, «прямоугольник» - to`g`ri to`rtburchak chizish tugmasi bosilib dastlabki bosh nuqtasi tanlangandan so`ng, ekranga «второй угол или ↓» - ikkinchi burchak yoki ↓ degan axborot chiqadi. klaviaturadagi ↓ - ko`rsatkichi bosiladi va yordamchi menu oyna chaqiriladi. unda «площадь» - yuza, «размеры» - o`lchamlar, «поворот» - burilish buyruq bandlari mavjud. «площадь» …

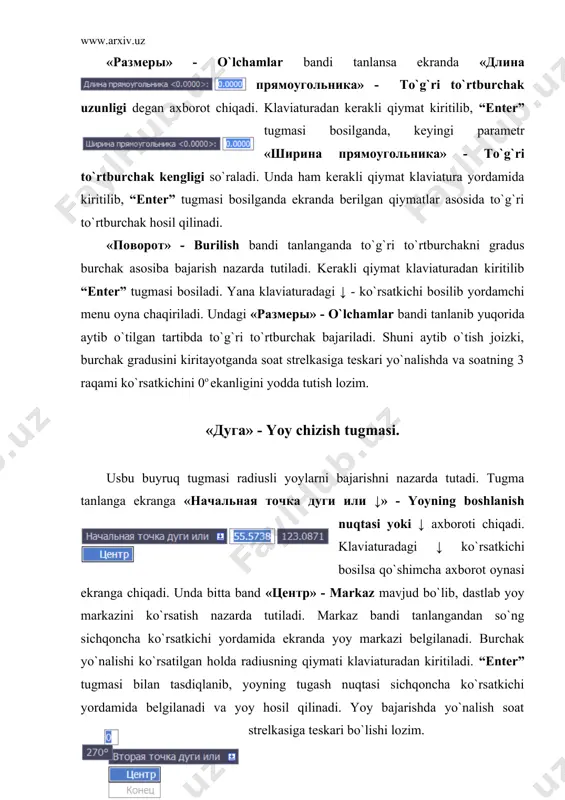

raladi. unda ham kerakli qiymat klaviatura yordamida kiritilib, “enter” tugmasi bosilganda ekranda berilgan qiymatlar asosida to`g`ri to`rtburchak hosil qilinadi. «поворот» - burilish bandi tanlanganda to`g`ri to`rtburchakni gradus burchak asosiba bajarish nazarda tutiladi. kerakli qiymat klaviaturadan kiritilib “enter” tugmasi bosiladi. yana klaviaturadagi ↓ - ko`rsatkichi bosilib yordamchi menu oyna chaqiriladi. undagi «размеры» - o`lchamlar bandi tanlanib yuqorida aytib o`tilgan tartibda to`g`ri to`rtburchak bajariladi. shuni aytib o`tish joizki, burchak gradusini kiritayotganda soat strelkasiga teskari yo`nalishda va soatning 3 raqami ko`rsatkichini 0o ekanligini yodda tutish lozim. «дуга» - yoy chizish tugmasi. usbu buyruq tugmasi radiusli yoylarni bajarishni nazarda tutadi. tugma tanlanga ekranga «начальная точка дуги или ↓» - yoyning boshlanish nuqtasi yoki ↓ axboroti chiqadi. klaviaturadagi ↓ ko`rsatkichi bosilsa qo`shimcha axborot oynasi ekranga chiqadi. unda bitta band «центр» - markaz mavjud bo`lib, dastlab yoy markazini ko`rsatish nazarda tutiladi. markaz bandi tanlangandan so`ng sichqoncha ko`rsatkichi yordamida ekranda yoy markazi belgilanadi. burchak yo`nalishi ko`rsatilgan holda …

mida markaz tanlanadi va yoyning tugash nuqtasi ko`rsatiladi. «круг» - aylana chizish tugmasi. ushbu buyruq tugmasi aylanani turli parametrlarga asoslanib chizishni nazarda tutadi. tugma tanlanganda ekranda «центр круга или↓ - aylana markazi yoki ↓ degan axborot chiqadi. klaviaturadagi ↓ ko`rsatkich yordamida qo`shimcha axborot oynasi chaqiriladi. unda «3т» - 3n (3 nuqta asosida), «2т» - 2n (2 nuqta asosida) va «ккр» - uur (urinma, urinma, radius) bandlari mavjud bo`lib, «3т» - 3n (uch nuqta asosida) bandi tanlanganda sichqoncha ko`rsatkichi yordamida uchta nuqta ketma ket belgilanishi kerak. shu uch nuqtadan o`tuvchi aylana hosil qilinadi. «2т» - 2n (ikki nuqta asosida) bandi tanlansa, sichqoncha ko`rsatkichi yordamida ikkita nuqta ketma ket belgilanishi kerak. shu ikkita nuqtadan o`tuvchi aylana hosil qilinadi. «ккр» - uur (urinma, urinma, radius) bandi tanlansa, ikkita to`g`ri chiziq yoki ob`ekt sichqoncha ko`rsatkichi yordamida ketma ket tanlanadi va klaviaturadan radius qiymati kiritiladi. aylana kiritilgan radius qiymatida va tanlangan ob`ektlarga urinma asosida hosil …

adi. harakatlar qaytib bosh nuqtaga kelganida uzluksiz yoylar hosil qilinishi tugatiladi va ushbu yoylarning barchasi bitta ob`ekt sifatida qabul qilinadi. «сплайн» - lekal egri chiziqlar chizish tugmasi. ushbu buyruq tugmasi lekalo egri chiziqlar yasashni nazarda tutadi. tugma tanlangandan so`ng sichqoncha ko`rsatkichi yordamida nuqtalar tanlansa, shu nuqtalardan silliq va ravon o`tuvchi egri lekalo yoylari yasaladi. uch marta ketma ket “enter” tugmasi bosilgandan so`ng shakl saqlanib qolinadi. «эллипс» - ellips chizish tugmasi. ma`lumki ellips yasash ellipsning katta va kichik o`qlari asosida bajariladi. buyruq tugmasi tanlanganda ekranda «конечная точка оси еллипса или ↓» - ellipsning oxirgi nuqtasi yoki ↓ axboroti chiqadi. klaviaturadan ↓ ko`rsatkichi tanlanib qo`shimcha axborot oynasi chaqiriladi. unda «дуга» - yoy va «центр» - markaz bandlari mavjud bo`lib, «дуга» - yoy bandi ellips yoy chizishni nazarda tutadi. «центр» - markaz bandi tanlanganda, sichqoncha ko`rsatkichi yordamida markaz belgilanadi. sichqoncha yordamida ellips o`qlaridan birining yo`nalishi ko`rsatilib klaviaturadan yarim o`q qiymati kiritiladi va “enter” …
