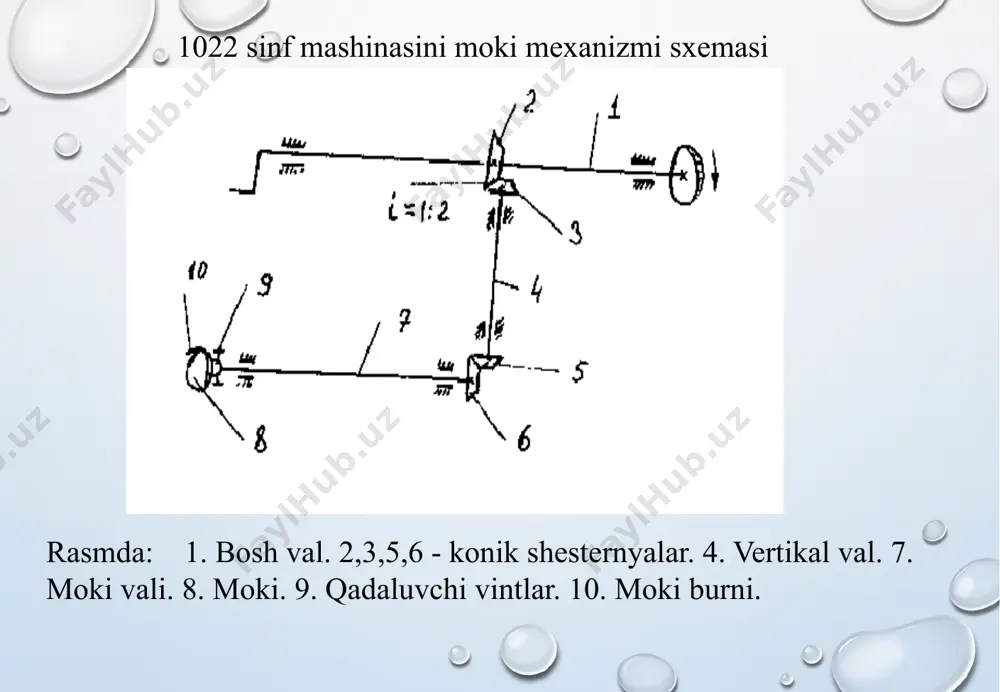

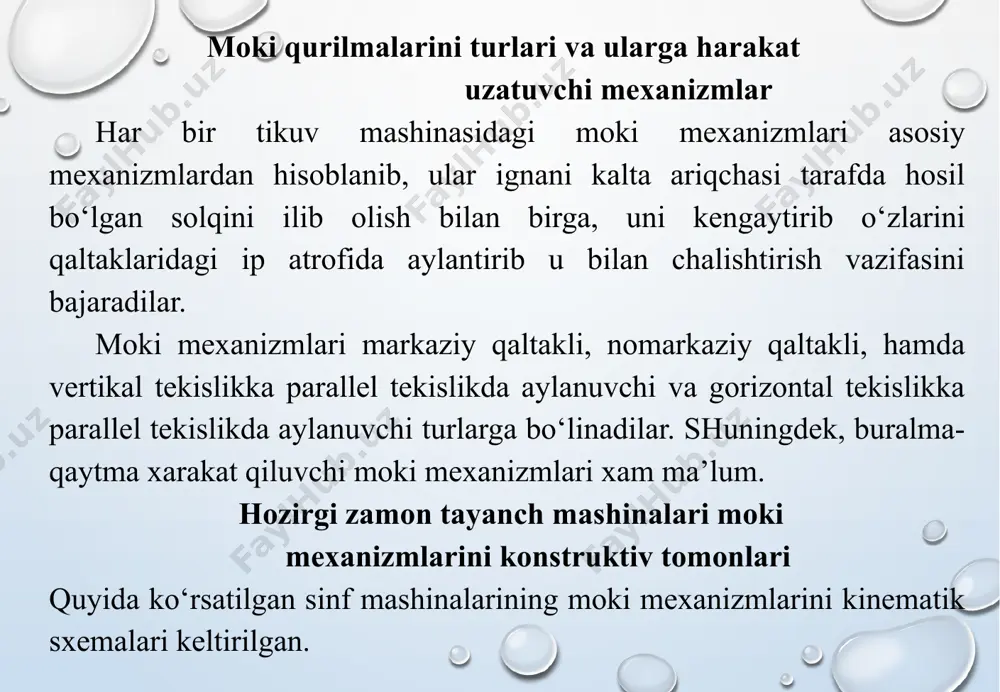

paxtani dastlabki ishlash texnologiyasi tikuv mashinalarining buyumni surish va moki mexanizmlari 22- mavzu moki qurilmalarini turlari va ularga harakat uzatuvchi mexanizmlar har bir tikuv mashinasidagi moki mexanizmlari asosiy mexanizmlardan hisoblanib, ular ignani kalta ariqchasi tarafda hosil bo‘lgan solqini ilib olish bilan birga, uni kengaytirib o‘zlarini qaltaklaridagi ip atrofida aylantirib u bilan chalishtirish vazifasini bajaradilar. moki mexanizmlari markaziy qaltakli, nomarkaziy qaltakli, hamda vertikal tekislikka parallel tekislikda aylanuvchi va gorizontal tekislikka parallel tekislikda aylanuvchi turlarga bo‘linadilar. shuningdek, buralma-qaytma xarakat qiluvchi moki mexanizmlari xam ma’lum. hozirgi zamon tayanch mashinalari moki mexanizmlarini konstruktiv tomonlari quyida ko‘rsatilgan sinf mashinalarining moki mexanizmlarini kinematik sxemalari keltirilgan. 1022 sinf mashinasini moki mexanizmi sxemasi rasmda: 1. bosh val. 2,3,5,6 - konik shesternyalar. 4. vertikal val. 7. moki vali. 8. moki. 9. qadaluvchi vintlar. 10. moki burni. 1 bosh val soat strelkasi bo‘ylab aylanganida, 3 shesternya xam soat strelkasi bo‘ylab aylanadi, u 4 val bilan 5 shesternyani xam o‘sha tarafga …

2 / 8

lash moslamalari bu mexanizmlarda iki turli sozlashlar ko‘zda tutilgan. 1. moki burnini ignani kalta ariqchasi tarafida xosil bo‘lgan solqini ilib olish vaqtini sozlash. igna eng pastki xoldan 1,5-2,5 mm ko‘tarilganda mokining burni uni xarakat chizigida bo‘lishi lozim. agar kechikib kelsa, solqini ilib ololmaydi – mashina tikmaydi, voxli kelsa igna sinishi yoki mashina tashlab-tashlab tiqishi mumkin. bu xol (rasm 9.) 9 vintlarni bo‘shatilib, 8 mokini soat strelkasi bo‘ylab yoki soat strelkasiga qarshi tomonga 7 moki vali atrofida burish yo‘li bilan amalga oshiriladi. 2. moki burni bilan igna orasidagi masofa 0,1-0,15 mm bo‘lishi kerak. bu masofa katta bo‘lsa mashina tikmaydi, kichik bo‘lsa moki burni ignaga tegib uni sinishiga sabab bo‘ladi. bu sozlash yana 9 vintlarni bo‘shatilib, moki 8 ni uni vali 7 bo‘ylab chapga yoki o‘ngga surish yo‘li bilan amalga oshiriladi. buyumlarni surish mexanizmlarida ishchi qismlarni turlari bu mexanizmlar igna va moki iplari chalishgandan hamda chok mustahkamlangandan so‘ng buyumni bir chok qadamiga …

3 / 8

i bo‘ylab buradi, natijada 6 ko‘tarish vali 8 ko‘tarish koromislosi o‘zining 10 roliki yordamida 11 ayrisimon richagni yuqoriga ko‘taradi, bunda 12 tishli reyka ham yuqoriga ko‘tariladi va buyumni ko‘taradi. aksincha, 1 ekssentrikni katta radiusi rasmda ko‘rsatilgan holga kelsa, shatun 3 koromislo 4 ni soat strelkasiga qarshi buradi, u o‘z navbatida 6 valni va 8 oldingi koromisloni soat strelkasiga teskari yo‘nalishga burib 10 rolik va 11 ayrisimon richag orqali 12 tishli reykani pastga tushiradi. bunda tishli reyka 12 igna plastinasi o‘yig`idan pastga tushadi, bunda material igna tomonidan teshib o‘tilayotgan bo‘ladi. image2.png image3.png image4.wmf oleobject1.bin image5.wmf oleobject2.bin image6.wmf oleobject3.bin image7.wmf oleobject4.bin image1.png /docprops/thumbnail.jpeg

4 / 8

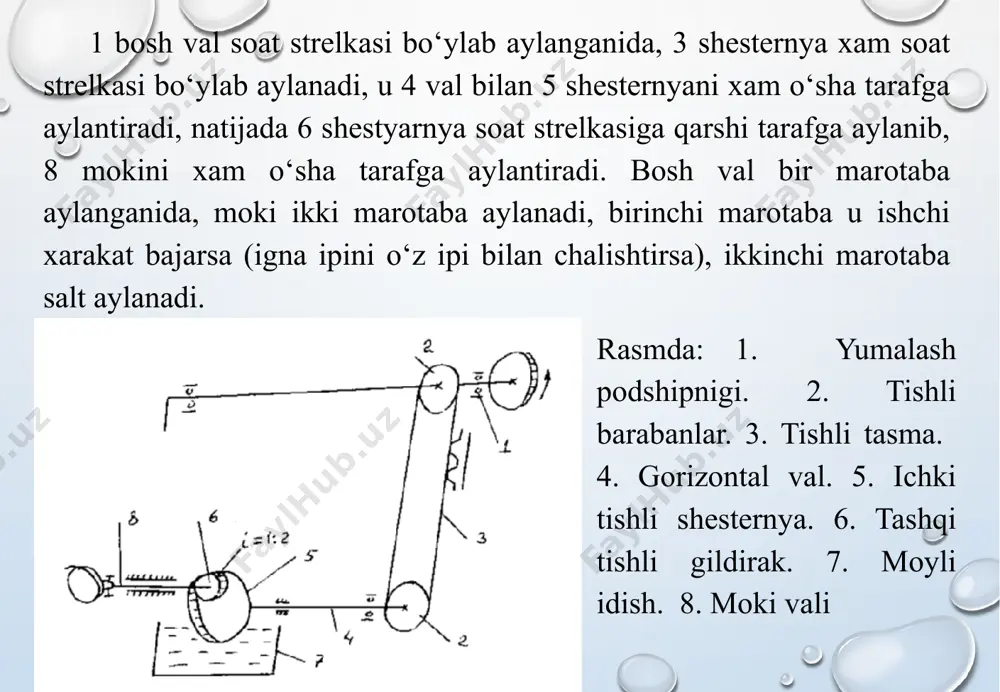

tikuvmashinalarining buyumni surish va moki mexanizmlari - Page 4

5 / 8

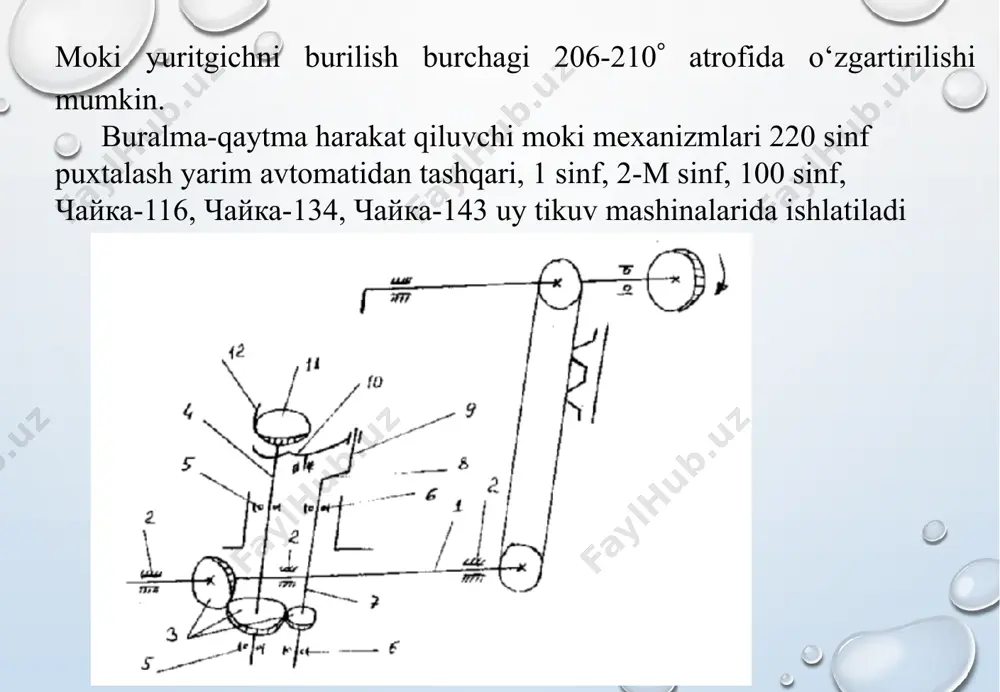

tikuvmashinalarining buyumni surish va moki mexanizmlari - Page 5
