fan buyicha bilim,kunikma va malakaga kuyiladigan talablar 13– ma’ruza. silindrik sirtlarga xomaki ishlov berish reja: 13.1. xomaki ishlov berish uchun keskichlar. 13.2. keskichni keskichtutqichda o‘rnatishning umumiy qoidalari. 13.3. tezkesar keskichlar bilan xomaki ishlov berishda kesish tartibotlari. adabiyotlar: 1. n.r.barakayev, n.f.o‘rinov, bafoyev d.x. “tokarlik ishi”. o‘quv qo‘llanma. buxoro, “umid”, 2022. -374 b. 2. iskandarov a.s. “materiallarni kesib ishlash, kesuvchi asboblar va dastgohlar” toshkent, «fan va texnologiya» nashriyoti, 2004 y. 397 b. 13.1. xomaki ishlov berish uchun keskichlar. · xomaki ishlov berishda detalni mahkamlash. xomaki ishlov berishda detalni mahkamlash usuli uning shakli, o‘lchamlari, vazifasi va hokazolardan bog‘liq ravishda, kitobning birinchi qismining iii bobida bayon qilingan qoidalar bo‘yicha tanlanadi. shuni yodda kerakki, detallarga xomaki ishlov berishda katta kesimdagi qirindilar yechiladi, natijada katta kesish kuchlari hosil bo‘lib, ularning ta’sirida detal patrondan sug‘urib olinishi mumkin. shuning uchun ko‘rib chiqilayotgan holda detal juda mustahkam mahkamlangan bo‘lishi kerak. · xomaki ishlov berish uchun keskichlar. xomaki ishlov berish …

2 / 25

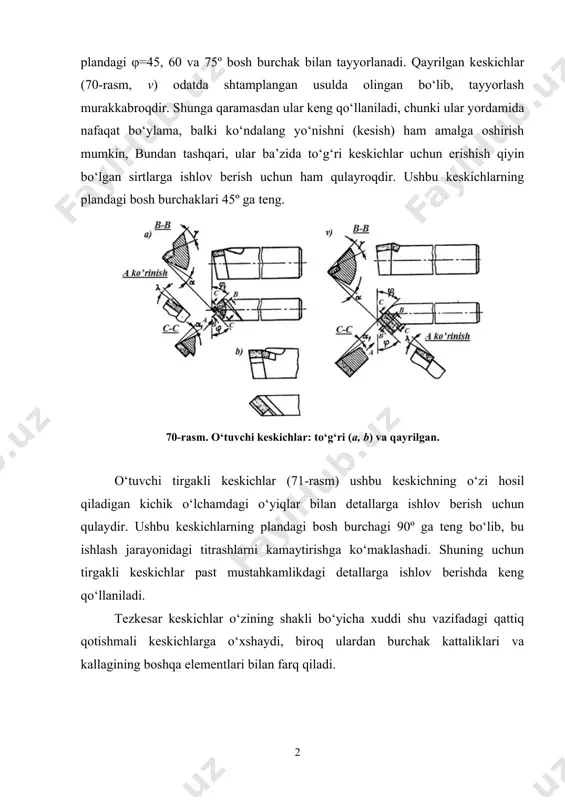

ham amalga oshirish mumkin, bundan tashqari, ular ba’zida to‘g‘ri keskichlar uchun erishish qiyin bo‘lgan sirtlarga ishlov berish uchun ham qulayroqdir. ushbu keskichlarning plandagi bosh burchaklari 45º ga teng. 70rasm. o‘tuvchi keskichlar: to‘g‘ri (a, b) va qayrilgan. o‘tuvchi tirgakli keskichlar (71rasm) ushbu keskichning o‘zi hosil qiladigan kichik o‘lchamdagi o‘yiqlar bilan detallarga ishlov berish uchun qulaydir. ushbu keskichlarning plandagi bosh burchagi 90º ga teng bo‘lib, bu ishlash jarayonidagi titrashlarni kamaytirishga ko‘maklashadi. shuning uchun tirgakli keskichlar past mustahkamlikdagi detallarga ishlov berishda keng qo‘llaniladi. tezkesar keskichlar o‘zining shakli bo‘yicha xuddi shu vazifadagi qattiq qotishmali keskichlarga o‘xshaydi, biroq ulardan burchak kattaliklari va kallagining boshqa elementlari bilan farq qiladi. · o‘ng va chap keskichlar. o‘tuvchi keskichlar ishlaydigan uzatish yo‘nalishi bo‘yicha o‘ng va chap keskichlarga bo‘linadi. keskich ustiga o‘ng qo‘lning kaftini qo‘yib, barmoqlarni keskichning uchiga yo‘naltirganda, bosh kesuvchi qirra katta barmoq tomonida joylashgan bo‘lsa, unda bu keskichlar o‘ng keskich deb aytiladi (72rasm, b). tokarlik dastgohlarida bu keskichlar …

3 / 25

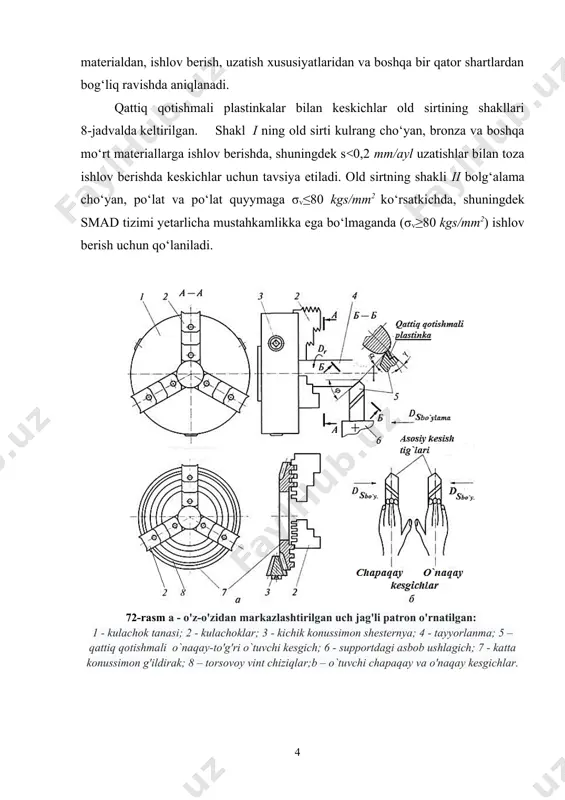

zan p18 (yoki boshqa markalardagi) markali tezkesar po‘latdan tayyorlangan keskichlardan foydalanish mumkin. · qattiq qotishmali keskichlar kallagining elementlari va burchaklari. qattiq qotishmali keskichlar old sirtining shakli ishlov beriladigan materialdan, ishlov berish, uzatish xususiyatlaridan va boshqa bir qator shartlardan bog‘liq ravishda aniqlanadi. qattiq qotishmali plastinkalar bilan keskichlar old sirtining shakllari 8jadvalda keltirilgan. shakl i ning old sirti kulrang cho‘yan, bronza va boshqa mo‘rt materiallarga ishlov berishda, shuningdek s˂0,2 mm/ayl uzatishlar bilan toza ishlov berishda keskichlar uchun tavsiya etiladi. old sirtning shakli ii bolg‘alama cho‘yan, po‘lat va po‘lat quyymaga σv≤80 kgs/mm2 ko‘rsatkichda, shuningdek smad tizimi yetarlicha mustahkamlikka ega bo‘lmaganda (σv≥80 kgs/mm2) ishlov berish uchun qo‘laniladi. 72rasm a - o'z-o'zidan markazlashtirilgan uch jag'li patron o'rnatilgan: 1 - kulachok tanasi; 2 - kulachoklar; 3 - kichik konussimon shesternya; 4 - tayyorlanma; 5 – qattiq qotishmali o`naqay-to'g'ri o`tuvchi kesgich; 6 - supportdagi asbob ushlagich; 7 - katta konussimon g'ildirak; 8 – torsovoy vint chiziqlar;b – …

4 / 25

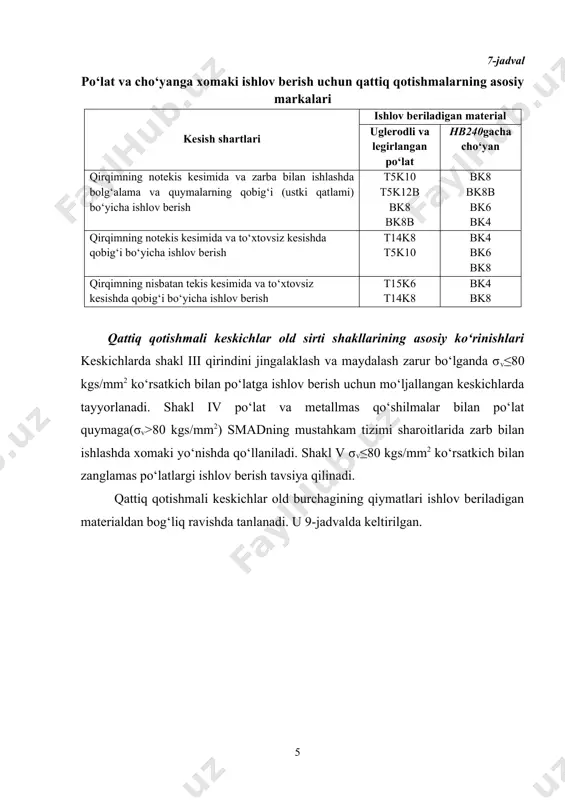

‘ljallangan keskichlarda tayyorlanadi. shakl iv po‘lat va metallmas qo‘shilmalar bilan po‘lat quymaga(σv>80 kgs/mm2) smadning mustahkam tizimi sharoitlarida zarb bilan ishlashda xomaki yo‘nishda qo‘llaniladi. shakl v σv≤80 kgs/mm2 ko‘rsatkich bilan zanglamas po‘latlargi ishlov berish tavsiya qilinadi. qattiq qotishmali keskichlar old burchagining qiymatlari ishlov beriladigan materialdan bog‘liq ravishda tanlanadi. u 9jadvalda keltirilgan. 8jadval qattiq qotishmali keskichlar old sirti shakllarining asosiy ko‘rinishlari 9jadval qattiq qotishmali keskichlarning old burchaklari ishlov beriladigan material old burchak γ, graduslarda po‘lat va po‘lat quyma σv 80 kgs/mm2 gacha σv 80 kgs/mm2 dan ortiq metallmas qo‘shilmalar bilan ifloslangan qatlam bo‘yicha σv>100 kgs/mm2 va zarba bilan ishlashda 12 – 15 10 –10 cho‘yan kulrang 5 po‘lat va cho‘yanga xomaki ishlov berishda qo‘llaniladigan qattiq qotishmali keskichlarning orqa burchagi 8º ga teng qilib olinadi. smad tizimining mustahkam bo‘lmagan tizimi sharoitlarida qo‘llaniladigan qattiq qotishmali keskichlarning plandagi bosh burchagi φ=90º ga teng qabul qilinadi. agar ishlov berish bu tizimning katta mustahkamligida o‘tkazilsa, plandagi bosh …

5 / 25

tta kesimida qabul qilinadi. 73rasm. qo‘shimcha kesuvchi qirrasiz (a) va qo‘shimcha kesuvchi qirrali (b) o‘tuvchi keskichlar xomaki va yarim toza ishlov berish uchun qattiq qotishmali o‘tuvchi keskichlar ham qo‘shimcha kesuvchi qirrasiz (73rasm, a), ham qo‘shimcha kesuvchi qirra bilan (73rasm, b) tayyorlanadi. qo‘shimcha kesuvchi qirrali keskichlar, sirtning juda yaxshi g‘adirbudurligini ta’minlagan holda, yo‘nishni katta uzatishlar bilan o‘tkazish imkonini beradi. · tezkesar keskichlar old burchaklarining shakli, burchaklari va boshqa elementlari. ushbu keskichlar old burchaklarining shakli ishlov beriladigan material, uzatish va 10jadval bo‘yicha ba’zi boshqa shartlardan bog‘liq ravishda hamda quyida keltirilgan umumiy mulohazalar bilan mos ravishda tanlanadi. keskichlarda old sirt shakl i bo‘yicha po‘latga, shuningdek cho‘yan, bronza va boshqa mo‘rt materiallarga ishlov berish uchun tayyorlanadi. shakl ii bo‘yicha keskichlarning old sirtini po‘latga σv ≤ 80 kgs/mm2 bilan, qirindini eshish zarur bo‘lganda yengilqotishmalarga va qovushqoq rangli metallarga ishlov berish uchun tayyorlash kerak. po‘latga ishlov berish uchun ko‘rib chiqilayotgan keskichlarning old burchagi 20–25º ga teng, …
