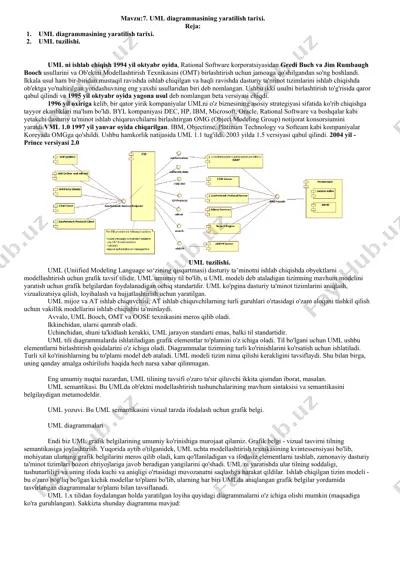

mavzu:7. uml diagrammasining yaratilish tarixi. reja: 1. uml diagrammasining yaratilish tarixi. 2. uml tuzilishi. uml ni ishlab chiqish 1994 yil oktyabr oyida, rational software korporatsiyasidan gredi buch va jim rumbaugh booch usullarini va ob'ektni modellashtirish texnikasini (omt) birlashtirish uchun jamoaga qo'shilgandan so'ng boshlandi. ikkala usul ham bir-biridan mustaqil ravishda ishlab chiqilgan va haqli ravishda dasturiy ta'minot tizimlarini ishlab chiqishda ob'ektga yo'naltirilgan yondashuvning eng yaxshi usullaridan biri deb nomlangan. ushbu ikki usulni birlashtirish to'g'risida qaror qabul qilindi va 1995 yil oktyabr oyida yagona usul deb nomlangan beta versiyasi chiqdi. 1996 yil oxiriga kelib, bir qator yirik kompaniyalar umlni o'z biznesining asosiy strategiyasi sifatida ko'rib chiqishga tayyor ekanliklari ma'lum bo'ldi. byl kompaniyasi dec, hp, ibm, microsoft, oracle, rational software va boshqalar kabi yetakchi dasturiy ta'minot ishlab chiqaruvchilarni birlashtirgan omg (object modeling group) notijorat konsorsiumini yaratdi.vml 1.0 1997 yil yanvar oyida chiqarilgan. ibm, objectime, platinum technology va softeam kabi kompaniyalar koreyada omgga qo'shildi. …

2 / 3

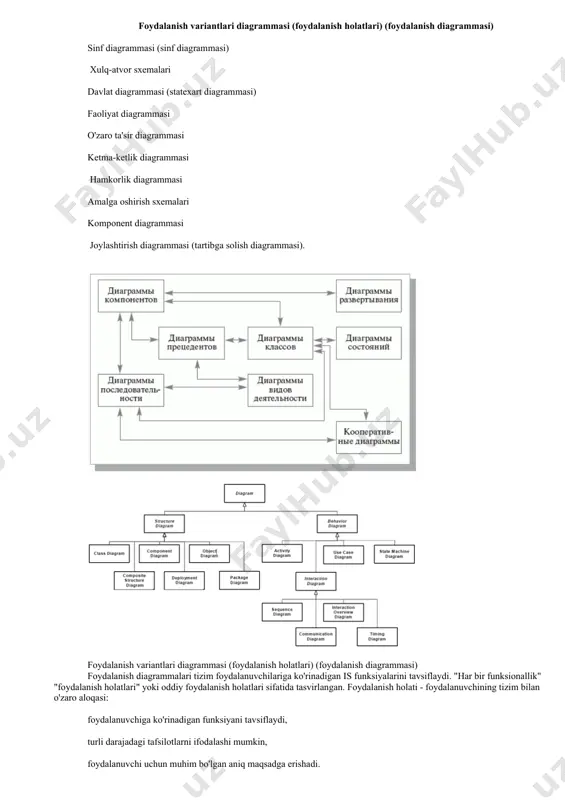

ni qamrab oladi. uchinchidan, shuni ta'kidlash kerakki, uml jarayon standarti emas, balki til standartidir. uml tili diagrammalarda ishlatiladigan grafik elementlar to'plamini o'z ichiga oladi. til bo'lgani uchun uml ushbu elementlarni birlashtirish qoidalarini o'z ichiga oladi. diagrammalar tizimning turli ko'rinishlarini ko'rsatish uchun ishlatiladi. turli xil ko'rinishlarning bu to'plami model deb ataladi. uml modeli tizim nima qilishi kerakligini tavsiflaydi. shu bilan birga, uning qanday amalga oshirilishi haqida hech narsa xabar qilinmagan. eng umumiy nuqtai nazardan, uml tilining tavsifi o'zaro ta'sir qiluvchi ikkita qismdan iborat, masalan. uml semantikasi. bu umlda ob'ektni modellashtirish tushunchalarining mavhum sintaksisi va semantikasini belgilaydigan metamodeldir. uml yozuvi. bu uml semantikasini vizual tarzda ifodalash uchun grafik belgi. uml diagrammalari endi biz uml grafik belgilarining umumiy ko'rinishiga murojaat qilamiz. grafik belgi - vizual tasvirni tilning semantikasiga joylashtirish. yuqorida aytib o'tilganidek, uml uchta modellashtirish texnikasining kvintessensiyasi bo'lib, mohiyatan ularning grafik belgilarini meros qilib oladi, kam qo'llaniladigan va ifodasiz elementlarni tashlab, zamonaviy dasturiy …

3 / 3

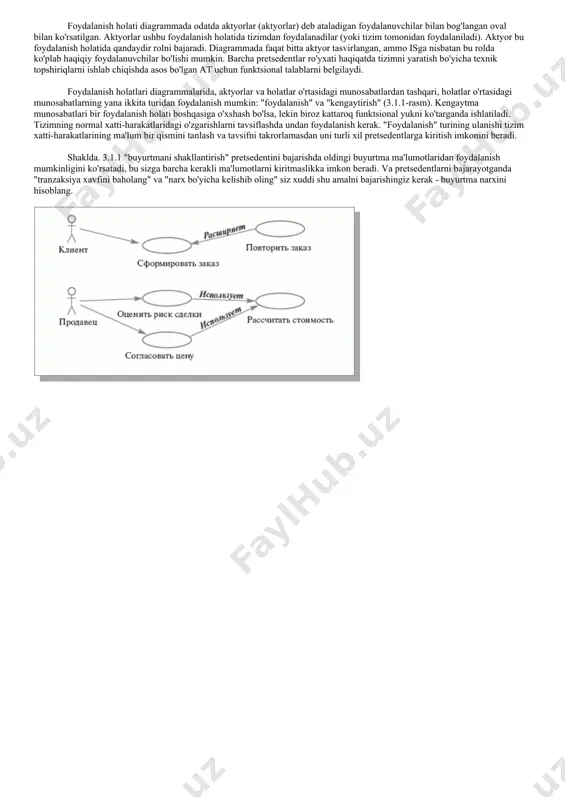

asi (statexart diagrammasi) faoliyat diagrammasi o'zaro ta'sir diagrammasi ketma-ketlik diagrammasi hamkorlik diagrammasi amalga oshirish sxemalari komponent diagrammasi joylashtirish diagrammasi (tartibga solish diagrammasi). foydalanish variantlari diagrammasi (foydalanish holatlari) (foydalanish diagrammasi) foydalanish diagrammalari tizim foydalanuvchilariga ko'rinadigan is funksiyalarini tavsiflaydi. "har bir funksionallik" "foydalanish holatlari" yoki oddiy foydalanish holatlari sifatida tasvirlangan. foydalanish holati - foydalanuvchining tizim bilan o'zaro aloqasi: foydalanuvchiga ko'rinadigan funksiyani tavsiflaydi, turli darajadagi tafsilotlarni ifodalashi mumkin, foydalanuvchi uchun muhim bo'lgan aniq maqsadga erishadi. foydalanish holati diagrammada odatda aktyorlar (aktyorlar) deb ataladigan foydalanuvchilar bilan bog'langan oval bilan ko'rsatilgan. aktyorlar ushbu foydalanish holatida tizimdan foydalanadilar (yoki tizim tomonidan foydalaniladi). aktyor bu foydalanish holatida qandaydir rolni bajaradi. diagrammada faqat bitta aktyor tasvirlangan, ammo isga nisbatan bu rolda ko'plab haqiqiy foydalanuvchilar bo'lishi mumkin. barcha pretsedentlar ro'yxati haqiqatda tizimni yaratish bo'yicha texnik topshiriqlarni ishlab chiqishda asos bo'lgan at uchun funktsional talablarni belgilaydi. foydalanish holatlari diagrammalarida, aktyorlar va holatlar o'rtasidagi munosabatlardan tashqari, holatlar o'rtasidagi munosabatlarning yana ikkita …
