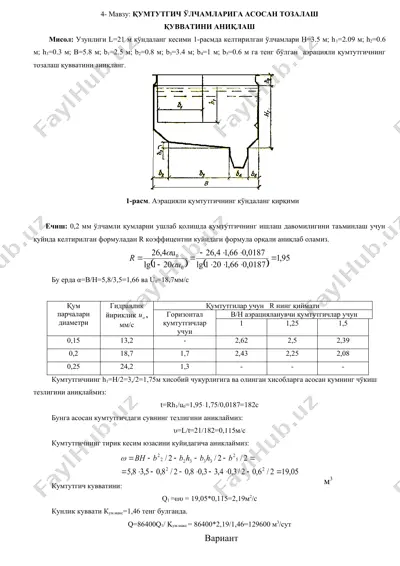

мавзу: кумтутгич улчамларига асосан унинг тозалаш кувватини аниклаш 4- мавзу: қумтутгич ўлчамларига асосан тозалаш қувватини аниқлаш мисол: узунлиги l=21 м кўндаланг кесими 1-расмда келтирилган ўлчамлари h=3.5 м; h1=2.09 м; h2=0.6 м; h3=0.3 м; b=5.8 м; b1=2.5 м; b2=0.8 м; b3=3.4 м; b4=1 м; b5=0.6 м га тенг бўлган аэрацияли қумтутгичнинг тозалаш қувватини аниқланг. 1-расм. аэрацияли қумтутгичнинг кўндаланг қирқими ечиш: 0,2 мм ўлчамли қумларни ушлаб қолишда қумтутгичнинг ишлаш давомилигини таъминлаш учун қуйида келтирилган формуладан r коэффицентни куйидаги формула орқали аниқлаб оламиз. бу ерда α=b/h=5,8/3,5=1,66 ва u0=18,7мм/с қум парчалари диаметри гидравлик йириклик , мм/с қумтутгилар учун r нинг қиймати горизонтал қумтутгичлар учун b/h аэрацияланувчи қумтутгичлар учун 1 1,25 1,5 0,15 13,2 - 2,62 2,5 2,39 0,2 18,7 1,7 2,43 2,25 2,08 0,25 24,2 1,3 - - - кумтутгичнинг h1=h/2=3,/2=1,75м хисобий чукурлигига ва олинган хисобларга асосан қумнинг чўкиш тезлигини аниқлаймиз: t=rh1/u0=1,95ּ1,75/0,0187=182с бунга асосан кумтутгичдаги сувнинг тезлигини аниклаймиз: υ=l/t=21/182=0,115м/с кумтутгичнинг тирик кесим юзасини куйидагича …

2 / 2

5 2,5 0,5 0,5 5,5 2,5 0,5 3,5 1,5 0,6 15 27 3,0 2,0 0,6 0,4 5,4 2,4 0,4 3,4 1,3 0,6 16 19,5 3,4 2,4 0,4 0,6 5,6 2,6 0,6 3,6 1,2 0,6 17 28 4,6 2,4 0,5 0,4 6,0 3,0 0,6 4,0 1,6 1,2 18 28,5 4,8 2,6 0,8 0,5 6,2 3,2 0,8 4,2 1,4 0,8 19 29 6,0 3,0 0,9 0,6 6,4 3,5 0,9 4,4 1,2 1,2 20 30 6,2 3,2 1,1 0,8 6,6 3,7 1,2 4,6 1,4 1,3 м3 _1451193489.unknown _1451193673.unknown _1451622059.unknown ( ) ( ) 95 , 1 0187 , 0 66 , 1 20 1 lg 0187 , 0 66 , 1 4 , 26 20 1 lg u 4 , 26 0 0 = × × × × × - = - = u r a a o u 05 , 19 2 / 6 , 0 2 / 3 , 0 4 …
