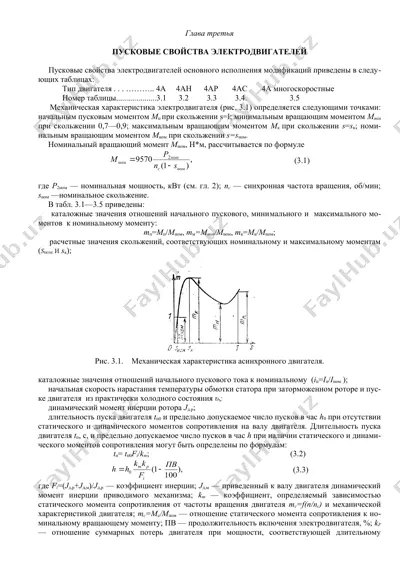

глава третья глава третья пусковые свойства электродвигателей пусковые свойства электродвигателей основного исполнения модификаций приведены в следующих таблицах: тип двигателя . . . ……….. 4а 4ан 4ар 4ас 4а многоскоростные номер таблицы....................3.1 3.2 3.3 3.4. 3.5 механическая характеристика электродвигателя (рис. 3.1) определяется следующими точками: начальным пусковым моментом мп при скольжении s=l; минимальным вращающим моментом мmin при скольжении 0,7—0,9; максимальным вращающим моментом мк при скольжении s=sк; номинальным вращающим моментом мном при скольжении s=sном. номинальный вращающий момент мном, н*м, рассчитывается по формуле (3.1) где р2ном — номинальная мощность, квт (см. гл. 2); пс — синхронная частота вращения, об/мин; sном —номинальное скольжение. в табл. 3.1—3.5 приведены: каталожные значения отношений начального пускового, минимального и максимального моментов к номинальному моменту: mп=мп/мном, mм=мmin/мном, mк=мк/мном; расчетные значения скольжений, соответствующих номинальному и максимальному моментам (sном и sк); рис. 3.1. механическая характеристика асинхронного двигателя. каталожные значения отношений начального пускового тока к номинальному (iп=iп/iном ); начальная скорость нарастания температуры обмотки статора …

2 / 17

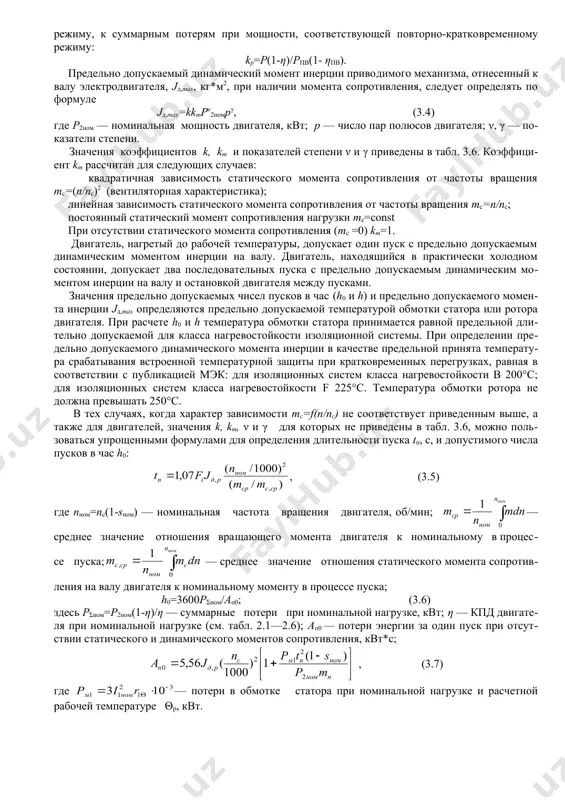

ы вращения двигателя тс=f(n/nc) и механической характеристикой двигателя; тс=мс/мном — отношение статического момента сопротивления к номинальному вращающему моменту; пв — продолжительность включения электродвигателя, %; kp — отношение суммарных потерь двигателя при мощности, соответствующей длительному режиму, к суммарным потерям при мощности, соответствующей повторно-кратковременному режиму: kp=p(1-η)/pпв(1- ηпв). предельно допускаемый динамический момент инерции приводимого механизма, отнесенный к валу электродвигателя, jд,max, кг*м2, при наличии момента сопротивления, следует определять по формуле jд,max=kkmpν2номрγ, (3.4) где р2ном — номинальная мощность двигателя, квт; р — число пар полюсов двигателя; ν, γ — показатели степени. значения коэффициентов k, km и показателей степени ν и γ приведены в табл. 3.6. коэффициент km рассчитан для следующих случаев: квадратичная зависимость статического момента сопротивления от частоты вращения mc=(n/nc)2 (вентиляторная характеристика); линейная зависимость статического момента сопротивления от частоты вращения mc=n/nc; постоянный статический момент сопротивления нагрузки mc=const при отсутствии статического момента сопротивления (mc =0) km=1. двигатель, нагретый до рабочей температуры, допускает один пуск с предельно …

3 / 17

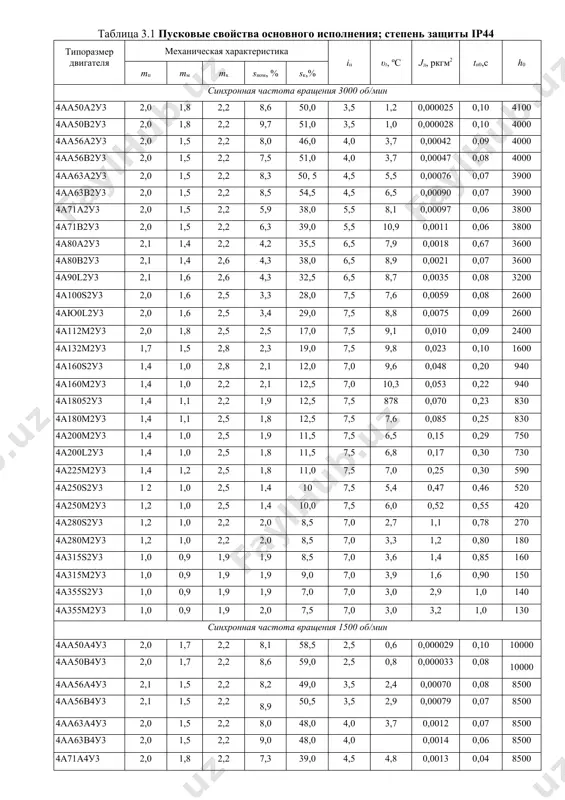

встроенной температурной защиты при кратковременных перегрузках, равная в соответствии с публикацией мэк: для изоляционных систем класса нагревостойкости в 200°с; для изоляционных систем класса нагревостойкости f 225°с. температура обмотки ротора не должна превышать 250°с. в тех случаях, когда характер зависимости тс=f(n/nc) не соответствует приведенным выше, а также для двигателей, значения k, km, ν и γ для которых не приведены в табл. 3.6, можно пользоваться упрощенными формулами для определения длительности пуска tп, с, и допустимого числа пусков в час h0: , (3.5) где nном=nс(1-sном) — номинальная частота вращения двигателя, об/мин; — среднее значение отношения вращающего момента двигателя к номинальному в процессе пуска; — среднее значение отношения статического момента сопротивления на валу двигателя к номинальному моменту в процессе пуска; h0=3600pσном/aп0; (3.6) здесь pσном=р2ном(1-η)/η — суммарные потери при номинальной нагрузке, квт; η — кпд двигателя при номинальной нагрузке (см. табл. 2.1—2.6); aп0 — потери энергии за один пуск при отсутствии статического и динамического моментов …

4 / 17

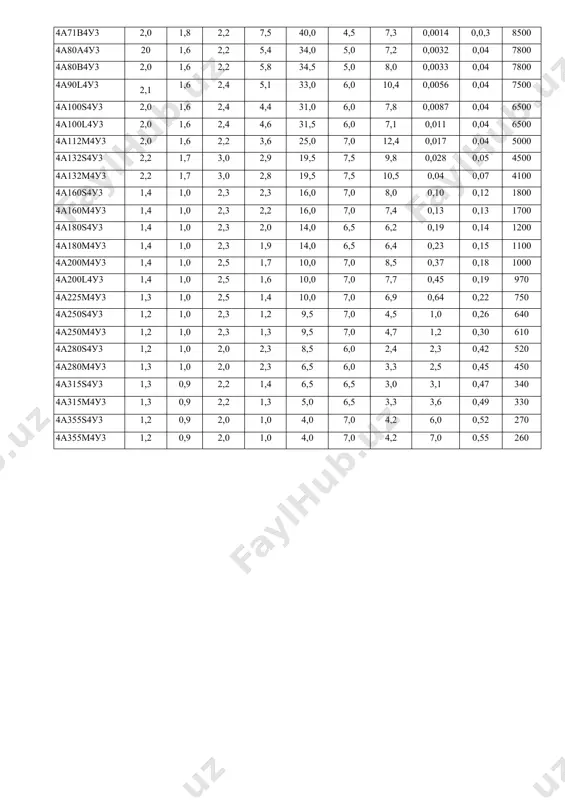

9 0,0021 0,07 3600 4а90l2у3 2,1 1,6 2,6 4,3 32,5 6,5 8,7 0,0035 0,08 3200 4а100s2у3 2,0 1,6 2,5 3,3 28,0 7,5 7,6 0,0059 0,08 2600 4аю0l2у3 2,0 1,6 2,5 3,4 29,0 7,5 8,8 0,0075 0,09 2600 4а112м2у3 2,0 1,8 2,5 2,5 17,0 7,5 9,1 0,010 0,09 2400 4а132м2у3 1,7 1,5 2,8 2,3 19,0 7,5 9,8 0,023 0,10 1600 4a160s2у3 1,4 1,0 2,8 2,1 12,0 7,0 9,6 0,048 0,20 940 4а160м2у3 1,4 1,0 2,2 2,1 12,5 7,0 10,3 0,053 0,22 940 4а18052у3 1,4 1,1 2,2 1,9 12,5 7,5 878 0,070 0,23 830 4а180м2у3 1,4 1,1 2,5 1,8 12,5 7,5 7,6 0,085 0,25 830 4а200м2у3 1,4 1,0 2,5 1,9 11,5 7,5 6,5 0,15 0,29 750 4а200l2у3 1,4 1,0 2,5 1,8 11,5 7,5 6,8 0,17 0,30 730 4а225м2у3 1,4 1,2 2,5 1,8 11,0 7,5 7,0 0,25 0,30 590 4а250s2у3 1 2 1,0 2,5 1,4 10 7,5 5,4 0,47 0,46 520 4а250м2у3 1,2 …

5 / 17

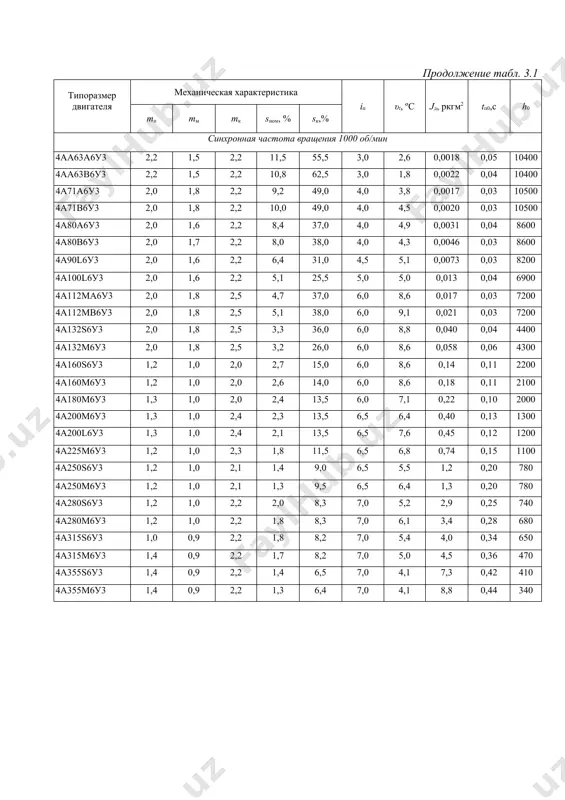

4 0,07 4100 4а160s4у3 1,4 1,0 2,3 2,3 16,0 7,0 8,0 0,10 0,12 1800 4а160м4у3 1,4 1,0 2,3 2,2 16,0 7,0 7,4 0,13 0,13 1700 4a180s4у3 1,4 1,0 2,3 2,0 14,0 6,5 6,2 0,19 0,14 1200 4а180м4у3 1,4 1,0 2,3 1,9 14,0 6,5 6,4 0,23 0,15 1100 4а200м4у3 1,4 1,0 2,5 1,7 10,0 7,0 8,5 0,37 0,18 1000 4а200l4у3 1,4 1,0 2,5 1,6 10,0 7,0 7,7 0,45 0,19 970 4а225м4у3 1,3 1,0 2,5 1,4 10,0 7,0 6,9 0,64 0,22 750 4а250s4у3 1,2 1,0 2,3 1,2 9,5 7,0 4,5 1,0 0,26 640 4а250м4у3 1,2 1,0 2,3 1,3 9,5 7,0 4,7 1,2 0,30 610 4а280s4у3 1,2 1,0 2,0 2,3 8,5 6,0 2,4 2,3 0,42 520 4а280м4у3 1,3 1,0 2,0 2,3 6,5 6,0 3,3 2,5 0,45 450 4а315s4у3 1,3 0,9 2,2 1,4 6,5 6,5 3,0 3,1 0,47 340 4а315м4у3 1,3 0,9 2,2 1,3 5,0 6,5 3,3 3,6 0,49 330 4а355s4у3 1,2 0,9 2,0 …
