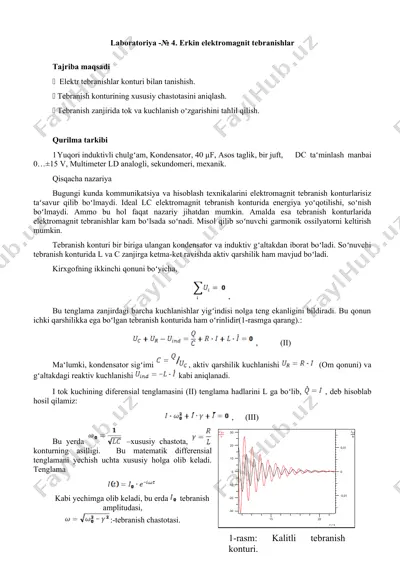

laboratoriya -№ 4. erkin elektromagnit tebranishlar tajriba maqsadi  elektr tebranishlar konturi bilan tanishish.  tebranish konturining xususiy chastotasini aniqlash.  tebranish zanjirida tok va kuchlanish oʻzgarishini tahlil qilish. qurilma tarkibi 1 yuqori induktivli chulgʻam, kondensator, 40 µf, asos taglik, bir juft, dc taʻminlash manbai 0…±15 v, multimeter ld analogli, sekundomeri, mexanik. qisqacha nazariya bugungi kunda kommunikatsiya va hisoblash texnikalarini elektromagnit tebranish konturlarisiz taʻsavur qilib boʻlmaydi. ideal lc elektromagnit tebranish konturida energiya yoʻqotilishi, soʻnish boʻlmaydi. ammo bu hol faqat nazariy jihatdan mumkin. amalda esa tebranish konturlarida elektromagnit tebranishlar kam boʻlsada soʻnadi. misol qilib soʻnuvchi garmonik ossilyatorni keltirish mumkin. tebranish konturi bir biriga ulangan kondensator va induktiv gʻaltakdan iborat boʻladi. soʻnuvchi tebranish konturida l va c zanjirga ketma-ket ravishda aktiv qarshilik ham mavjud boʻladi. kirxgofning ikkinchi qonuni boʻyicha, , bu tenglama zanjirdagi barcha kuchlanishlar yigʻindisi nolga teng ekanligini bildiradi. bu qonun ichki qarshilikka ega boʻlgan tebranish konturida ham oʻrinlidir(1-rasmga qarang).: , …

2 / 4

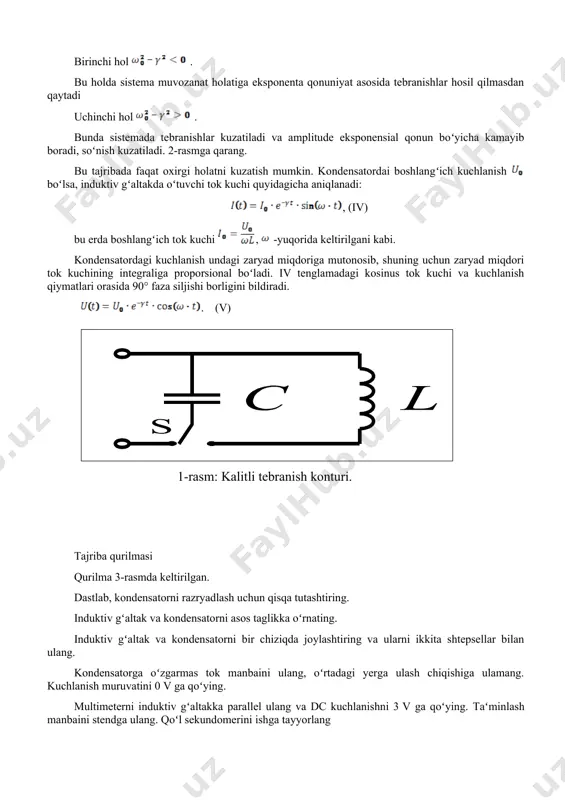

mkin. kondensatordai boshlangʻich kuchlanish boʻlsa, induktiv gʻaltakda oʻtuvchi tok kuchi quyidagicha aniqlanadi: , (iv) bu erda boshlangʻich tok kuchi , -yuqorida keltirilgani kabi. kondensatordagi kuchlanish undagi zaryad miqdoriga mutonosib, shuning uchun zaryad miqdori tok kuchining integraliga proporsional boʻladi. iv tenglamadagi kosinus tok kuchi va kuchlanish qiymatlari orasida 90° faza siljishi borligini bildiradi. . (v) tajriba qurilmasi qurilma 3-rasmda keltirilgan. dastlab, kondensatorni razryadlash uchun qisqa tutashtiring. induktiv gʻaltak va kondensatorni asos taglikka oʻrnating. induktiv gʻaltak va kondensatorni bir chiziqda joylashtiring va ularni ikkita shtepsellar bilan ulang. kondensatorga oʻzgarmas tok manbaini ulang, oʻrtadagi yerga ulash chiqishiga ulamang. kuchlanish muruvatini 0 v ga qoʻying. multimeterni induktiv gʻaltakka parallel ulang va dc kuchlanishni 3 v ga qoʻying. taʻminlash manbaini stendga ulang. qoʻl sekundomerini ishga tayyorlang tajribaning borishi kondensator ostidagi kalitni chap tomonga ulang, 3-rasm asosida (kalit 1-rasmda «s» biklan belgilangan). taʻminlash manbaini ulang. taʻminlash kuchlanishini 3 v qilib tanlang. kuchlanish ortishdan toʻxtamaguncha va kondensator …

3 / 4

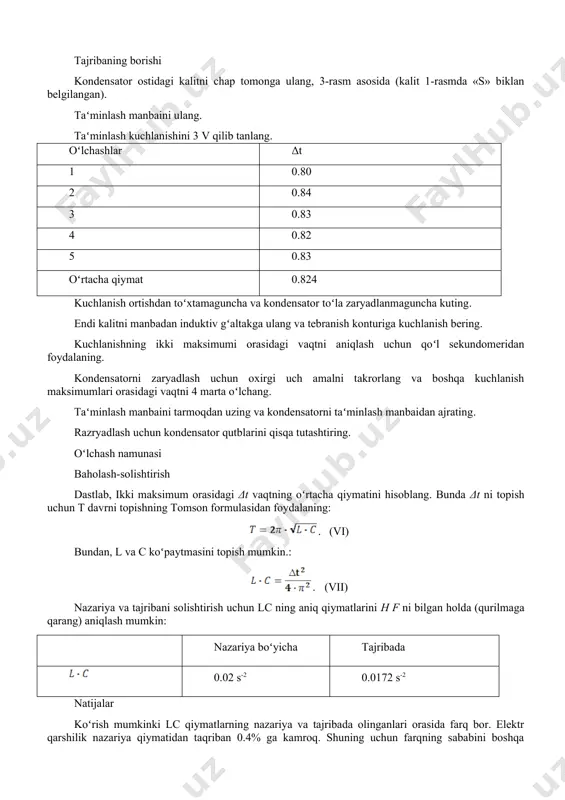

l va c koʻpaytmasini topish mumkin.: . (vii) nazariya va tajribani solishtirish uchun lc ning aniq qiymatlarini h va f ni bilgan holda (qurilmaga qarang) aniqlash mumkin: nazariya boʻyicha tajribada 0.02 s-2 0.0172 s-2 natijalar koʻrish mumkinki lc qiymatlarning nazariya va tajribada olinganlari orasida farq bor. elektr qarshilik nazariya qiymatidan taqriban 0.4% ga kamroq. shuning uchun farqning sababini boshqa joydan qidirish lozim. bu erdagi asosiy sabab induktivlikning tok kuchiga bogʻliqligidir. gʻaltak oʻzagi magnit singdiruvchanligi magnit maydoni kuchlanganligiga bogʻliq va u oʻz navbatida tok kuchiga chiziqli bogʻliq boʻladi. olingan natijalar tahlili. xatoliklarni baholash. olingan natijalarni xatolik darajasini tahlil qilishimiz zarur. olingan xatoliklarni keltirib chiqaradigan quyidagi sabablarini keltirishimiz mumkin: a, agar (7) formulada qatnashadigan o’zgarmas kattaliklarni aniqlashda xatolikka yo’l qo’ysak (uzunlik va massa) b, tajriba jarayonida tajribani bir necha marta takrorlash mumkin. olingan natijalarni adabiyotlardagi qiymati bilan solishtirish zarur. ushbu sabablar tufayli tajriba natijalarida xatolikka yo’l qo’yilishi mumkin. tajribalar uchun (7) formulaga …

4 / 4
