1668024845.docx matlab dasturiy paketidagi qism dasturlari. simulink qism dasturidagi elementlar reja: 1. zamonaviy dasturiy modellashtirish komplekslari. 2. matlab dasturining qism dasturlari. 3. matlab simulink dasturiy kompleksi. kompyuter modellashtirishning usullari va vositalari xar doim inson bilan, hisoblash (modellash) dialogini yengllashtirishga qaratilgan, dasturlash tili masalalarini muxandislikkka yaqinlashtirilgan. soʻngi paytlarda vizual yoki grafik dasturlanishga oʻtish keng koʻlamda tarqaldi. bu oʻtish ayrim paytlarda 60-yillarda tarqalgan analogli hisoblagich mashinalarda dasturlashni eslatadi. zamonaviy dasturiy modellashtirish komplekslarida, vizual (grafik) dasturlanishga oʻtishdan foydalanilmoqda, yechilinayotgan masalaning virtual model displey ekranida, dasturiy tizim kutbxonasida mavjud yoki foydalanuvchi tomonidan elementlarni oʻzaro virtual oʻtkazgichlar bilan bogʻlanishi orqali, virtual yechilinayotgan virtual elementlardan tuzilgan struktura sxema koʻrinishda shakllanadi. virtual yechuvchi elementlar bu matematik operasiyalarga mos keluvchi dastur parchlaridir, avtomatlashtirigan dasturdan foydalanilgan xolda yuqori tilda yozilgan. grafik (vizual) dasturlanish, modellashtirilayotgan tizimni foydalanuvchiga tabbiiy boʻlgan dasturda kiritadi, asosan grafik shaklda, avtomatik xolda bu tavsif kompyuter tiliga oʻgirib, yana modellashtirish natijalarini grafik shaklda taqdim etadi, masalan vaqtinchalik …

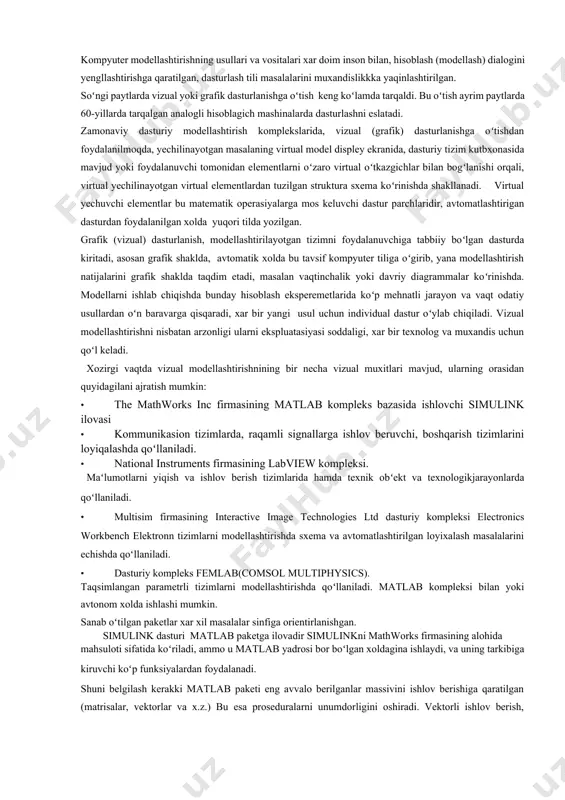

hi simulink ilovasi · kommunikasion tizimlarda, raqamli signallarga ishlov beruvchi, boshqarish tizimlarini loyiqalashda qoʻllaniladi. · national instruments firmasining labview kompleksi. maʻlumotlarni yiqish va ishlov berish tizimlarida hamda texnik obʻekt va texnologikjarayonlarda qoʻllaniladi. · multisim firmasining interactive image technologies ltd dasturiy kompleksi electronics workbench elektronn tizimlarni modellashtirishda sxema va avtomatlashtirilgan loyixalash masalalarini echishda qoʻllaniladi. · dasturiy kompleks femlab(comsol multiphysics). taqsimlangan parametrli tizimlarni modellashtirishda qoʻllaniladi. matlab kompleksi bilan yoki avtonom xolda ishlashi mumkin. sanab oʻtilgan paketlar xar xil masalalar sinfiga orientirlanishgan. simulink dasturi matlab paketga ilovadir simulinkni mathworks firmasining alohida mahsuloti sifatida koʻriladi, ammo u matlab yadrosi bor boʻlgan xoldagina ishlaydi, va uning tarkibiga kiruvchi koʻp funksiyalardan foydalanadi. shuni belgilash kerakki matlab paketi eng avvalo berilganlar massivini ishlov berishiga qaratilgan (matrisalar, vektorlar va x.z.) bu esa proseduralarni unumdorligini oshiradi. vektorli ishlov berish, hisoblashning katta tezligini taʻminlaydi, koʻp xollarda foydalanuvchini sikllarni yozishdan ozod qiladi va aniqlik kafilligini beradi. simulink ilovasi u shunday asbob …

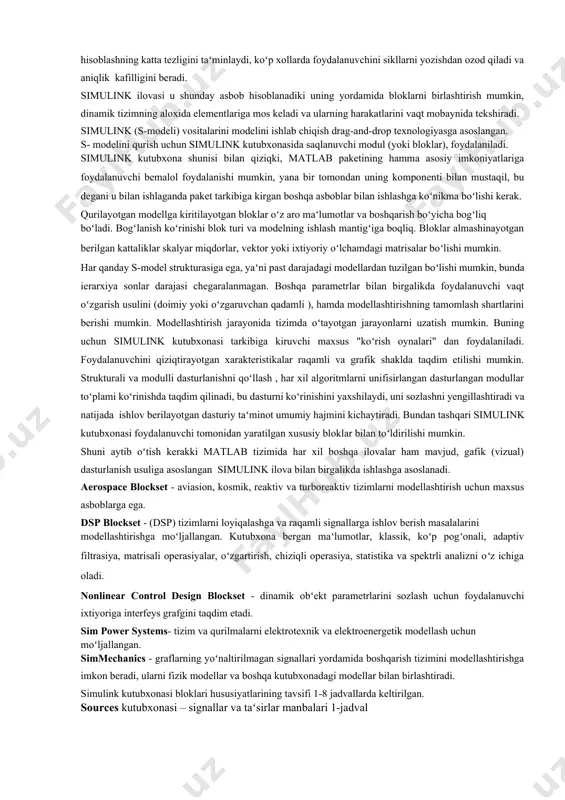

kerak. qurilayotgan modellga kiritilayotgan bloklar oʻz aro maʻlumotlar va boshqarish boʻyicha bogʻliq boʻladi. bogʻlanish koʻrinishi blok turi va modelning ishlash mantigʻiga boqliq. bloklar almashinayotgan berilgan kattaliklar skalyar miqdorlar, vektor yoki ixtiyoriy oʻlchamdagi matrisalar boʻlishi mumkin. har qanday s-model strukturasiga ega, yaʻni past darajadagi modellardan tuzilgan boʻlishi mumkin, bunda ierarxiya sonlar darajasi chegaralanmagan. boshqa parametrlar bilan birgalikda foydalanuvchi vaqt oʻzgarish usulini (doimiy yoki oʻzgaruvchan qadamli ), hamda modellashtirishning tamomlash shartlarini berishi mumkin. modellashtirish jarayonida tizimda oʻtayotgan jarayonlarni uzatish mumkin. buning uchun simulink kutubxonasi tarkibiga kiruvchi maxsus "koʻrish oynalari" dan foydalaniladi. foydalanuvchini qiziqtirayotgan xarakteristikalar raqamli va grafik shaklda taqdim etilishi mumkin. strukturali va modulli dasturlanishni qoʻllash , har xil algoritmlarni unifisirlangan dasturlangan modullar toʻplami koʻrinishda taqdim qilinadi, bu dasturni koʻrinishini yaxshilaydi, uni sozlashni yengillashtiradi va natijada ishlov berilayotgan dasturiy taʻminot umumiy hajmini kichaytiradi. bundan tashqari simulink kutubxonasi foydalanuvchi tomonidan yaratilgan xususiy bloklar bilan toʻldirilishi mumkin. shuni aytib oʻtish kerakki matlab tizimida har …

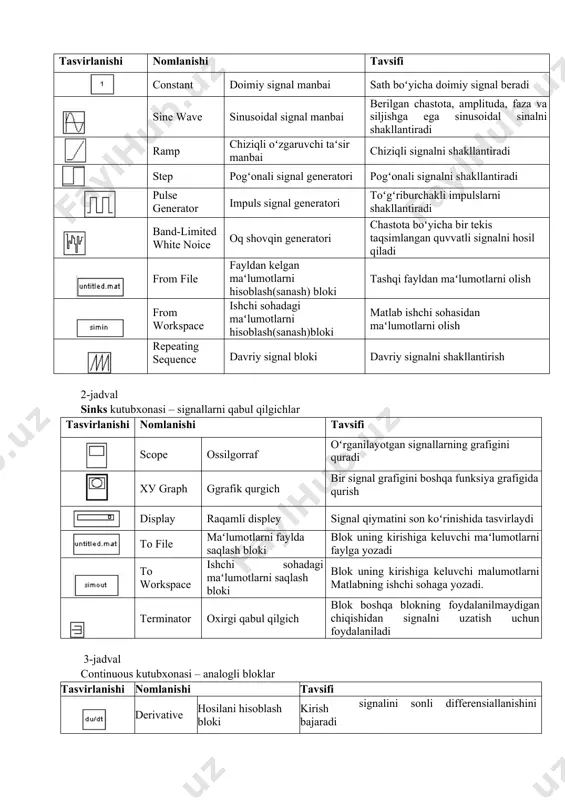

hun foydalanuvchi ixtiyoriga interfeys grafgini taqdim etadi. sim power systems- tizim va qurilmalarni elektrotexnik va elektroenergetik modellash uchun moʻljallangan. simmechanics - graflarning yoʻnaltirilmagan signallari yordamida boshqarish tizimini modellashtirishga imkon beradi, ularni fizik modellar va boshqa kutubxonadagi modellar bilan birlashtiradi. simulink kutubxonasi bloklari hususiyatlarining tavsifi 1-8 jadvallarda keltirilgan. sources kutubxonasi – signallar va taʻsirlar manbalari 1-jadval tasvirlanishi nomlanishi tavsifi constant doimiy signal manbai sath boʻyicha doimiy signal beradi sine wave sinusoidal signal manbai berilgan chastota, amplituda, faza va siljishga ega sinusoidal sinalni shakllantiradi ramp chiziqli oʻzgaruvchi taʻsir manbai chiziqli signalni shakllantiradi step pogʻonali signal generatori pogʻonali signalni shakllantiradi pulse generator impuls signal generatori toʻgʻriburchakli impulslarni shakllantiradi band-limited white noice oq shovqin generatori chastota boʻyicha bir tekis taqsimlangan quvvatli signalni hosil qiladi from file fayldan kelgan maʻlumotlarni hisoblash(sanash) bloki tashqi fayldan maʻlumotlarni olish from workspace ishchi sohadagi maʻlumotlarni hisoblash(sanash)bloki matlab ishchi sohasidan maʻlumotlarni olish repeating sequence davriy signal bloki davriy signalni shakllantirish …

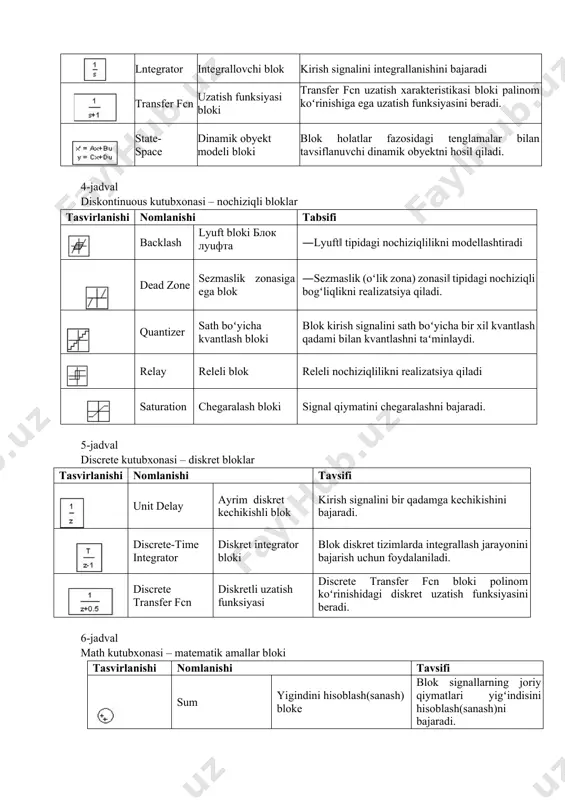

oydalaniladi 3-jadval continuous kutubxonasi – analogli bloklar tasvirlanishi nomlanishi tavsifi derivative hosilani hisoblash bloki kirish bajaradi signalini sonli differensiallanishini lntegrator integrallovchi blok kirish signalini integrallanishini bajaradi transfer fcn uzatish funksiyasi bloki transfer fcn uzatish xarakteristikasi bloki palinom koʻrinishiga ega uzatish funksiyasini beradi. state- space dinamik obyekt modeli bloki blok holatlar fazosidagi tenglamalar bilan tavsiflanuvchi dinamik obyektni hosil qiladi. 4-jadval diskontinuous kutubxonasi – nochiziqli bloklar tasvirlanishi nomlanishi tabsifi backlash lyuft bloki блок лyuфта ―lyuft‖ tipidagi nochiziqlilikni modellashtiradi dead zone sezmaslik zonasiga ega blok ―sezmaslik (oʻlik zona) zonasi‖ tipidagi nochiziqli bogʻliqlikni realizatsiya qiladi. quantizer sath boʻyicha kvantlash bloki blok kirish signalini sath boʻyicha bir xil kvantlash qadami bilan kvantlashni taʻminlaydi. relay releli blok releli nochiziqlilikni realizatsiya qiladi saturation chegaralash bloki signal qiymatini chegaralashni bajaradi. 5-jadval discrete kutubxonasi – diskret bloklar tasvirlanishi nomlanishi tavsifi unit delay ayrim diskret kechikishli blok kirish signalini bir qadamga kechikishini bajaradi. discrete-time integrator diskret integrator bloki blok diskret …
