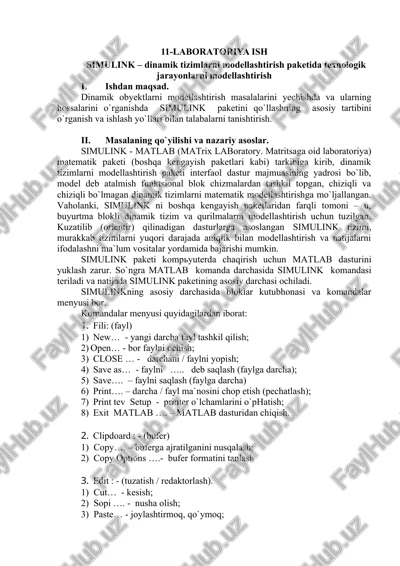

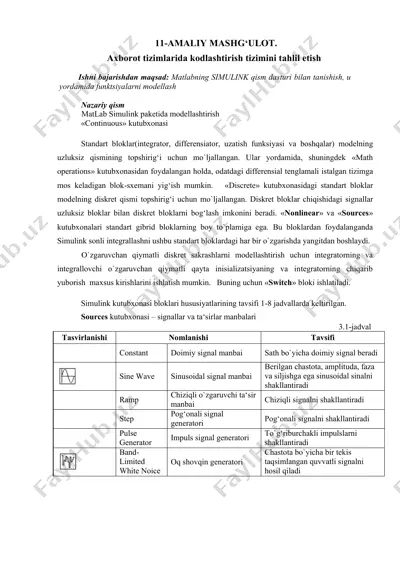

11-amaliy mashg‘ulot. axborot tizimlarida kodlashtirish tizimini tahlil etish ishni bajarishdan maqsad: matlabning simulink qism dasturi bilan tanishish, u yordamida funktsiyalarni modellash nazariy qism matlab simulink paketida modellashtirish «continuous» kutubxonasi standart bloklar(integrator, differensiator, uzatish funksiyasi va boshqalar) modelning uzluksiz qismining topshirig‘i uchun mo`ljallangan. ular yordamida, shuningdek «math operations» kutubxonasidan foydalangan holda, odatdagi differensial tenglamali istalgan tizimga mos keladigan blok-sxemani yig‘ish mumkin. «discrete» kutubxonasidagi standart bloklar modelning diskret qismi topshirig‘i uchun mo`ljallangan. diskret bloklar chiqishidagi signallar uzluksiz bloklar bilan diskret bloklarni bog‘lash imkonini beradi. «nonlinear» va «sources» kutubxonalari standart gibrid bloklarning boy to`plamiga ega. bu bloklardan foydalanganda simulink sonli integrallashni ushbu standart bloklardagi har bir o`zgarishda yangitdan boshlaydi. o`zgaruvchan qiymatli diskret sakrashlarni modellashtirish uchun integratorning va integrallovchi o`zgaruvchan qiymatli qayta inisializatsiyaning va integratorning chiqarib yuborish maxsus kirishlarini ishlatish mumkin. buning uchun «switch» bloki ishlatiladi. simulink kutubxonasi bloklari hususiyatlarining tavsifi 1-8 jadvallarda keltirilgan. sources kutubxonasi – signallar va ta‘sirlar manbalari 3.1-jadval tasvirlanishi nomlanishi …

2 / 6

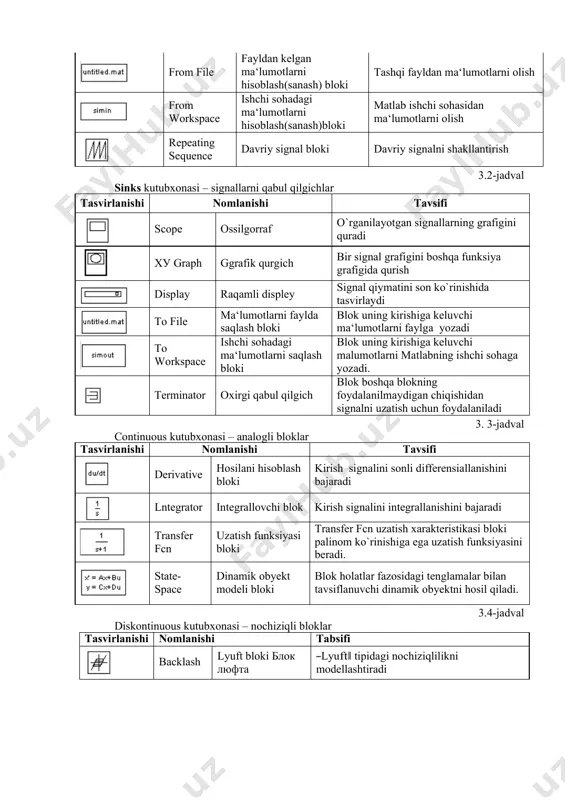

an ma‘lumotlarni hisoblash(sanash) bloki tashqi fayldan ma‘lumotlarni olish from workspace ishchi sohadagi ma‘lumotlarni hisoblash(sanash)bloki matlab ishchi sohasidan ma‘lumotlarni olish repeating sequence davriy signal bloki davriy signalni shakllantirish sinks kutubxonasi – signallarni qabul qilgichlar 3.2-jadval tasvirlanishi nomlanishi tavsifi scope ossilgorraf o`rganilayotgan signallarning grafigini quradi ху graph ggrafik qurgich bir signal grafigini boshqa funksiya grafigida qurish display raqamli displey signal qiymatini son ko`rinishida tasvirlaydi то file ma‘lumotlarni faylda saqlash bloki blok uning kirishiga keluvchi ma‘lumotlarni faylga yozadi то workspace ishchi sohadagi ma‘lumotlarni saqlash bloki blok uning kirishiga keluvchi malumotlarni matlabning ishchi sohaga yozadi. terminator oxirgi qabul qilgich blok boshqa blokning foydalanilmaydigan chiqishidan signalni uzatish uchun foydalaniladi continuous kutubxonasi – analogli bloklar 3. 3-jadval tasvirlanishi nomlanishi tavsifi derivative hosilani hisoblash bloki kirish signalini sonli differensiallanishini bajaradi lntegrator integrallovchi blok kirish signalini integrallanishini bajaradi transfer fcn uzatish funksiyasi bloki transfer fcn uzatish xarakteristikasi bloki palinom ko`rinishiga ega uzatish funksiyasini beradi. state- space dinamik obyekt …

3 / 6

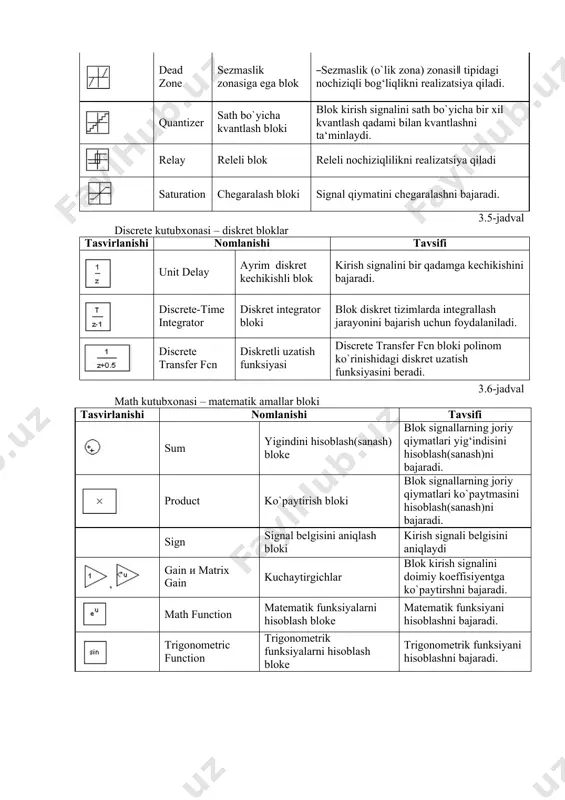

crete kutubxonasi – diskret bloklar 3.5-jadval tasvirlanishi nomlanishi tavsifi unit delay ayrim diskret kechikishli blok kirish signalini bir qadamga kechikishini bajaradi. discrete-time integrator diskret integrator bloki blok diskret tizimlarda integrallash jarayonini bajarish uchun foydalaniladi. discrete transfer fсn diskretli uzatish funksiyasi discrete transfer fcn bloki polinom ko`rinishidagi diskret uzatish funksiyasini beradi. math kutubxonasi – matematik amallar bloki 3.6-jadval tasvirlanishi nomlanishi tavsifi sum yigindini hisoblash(sanash) bloke blok signallarning joriy qiymatlari yig‘indisini hisoblash(sanash)ni bajaradi. product ko`paytirish bloki blok signallarning joriy qiymatlari ko`paytmasini hisoblash(sanash)ni bajaradi. sign signal belgisini aniqlash bloki kirish signali belgisini aniqlaydi , gain и matrix gain kuchaytirgichlar blok kirish signalini doimiy koeffisiyentga ko`paytirshni bajaradi. math function matematik funksiyalarni hisoblash bloke matematik funksiyani hisoblashni bajaradi. trigonometric function trigonometrik funksiyalarni hisoblash bloke trigonometrik funksiyani hisoblashni bajaradi. minmax minimal va maksimal qiymatni aniqlash bloki minimal va maksimal qiymatni aniqlaydi relational operator bog‘liqlik jarayonini hisoblash bloki blok kirish signallarining joriy qiymatlarini taqqoslaydi logical operation mantiqiy …

4 / 6

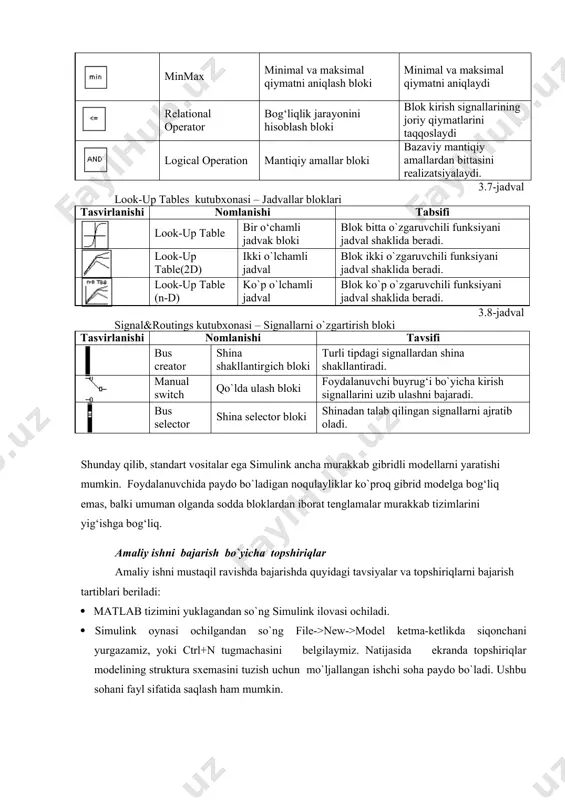

allardan shina shakllantiradi. manual switch qo`lda ulash bloki foydalanuvchi buyrug‘i bo`yicha kirish signallarini uzib ulashni bajaradi. bus selector shina selector bloki shinadan talab qilingan signallarni ajratib oladi. shunday qilib, standart vositalar ega simulink ancha murakkab gibridli modellarni yaratishi mumkin. foydalanuvchida paydo bo`ladigan noqulayliklar ko`proq gibrid modelga bog‘liq emas, balki umuman olganda sodda bloklardan iborat tenglamalar murakkab tizimlarini yig‘ishga bog‘liq. amaliy ishni bajarish bo`yicha topshiriqlar amaliy ishni mustaqil ravishda bajarishda quyidagi tavsiyalar va topshiriqlarni bajarish tartiblari beriladi:  matlab tizimini yuklagandan so`ng simulink ilovasi ochiladi.  simulink oynasi ochilgandan so`ng file->new->model ketma-ketlikda siqonchani yurgazamiz, yoki ctrl+n tugmachasini belgilaymiz. natijasida ekranda topshiriqlar modelining struktura sxemasini tuzish uchun mo`ljallangan ishchi soha paydo bo`ladi. ushbu sohani fayl sifatida saqlash ham mumkin.  so`ngra sichqoncha yordamida ishchi sohaga kerakli elementlarni, signal manbalari va virtual o`lchash asboblarini simulink kutubxonasidan simulink library browser ning ochilgan oynasiga olib o`tiladi.  olib o`tilgan elementlarni nusxalab, qulay joylashtirib bir biriga …

5 / 6

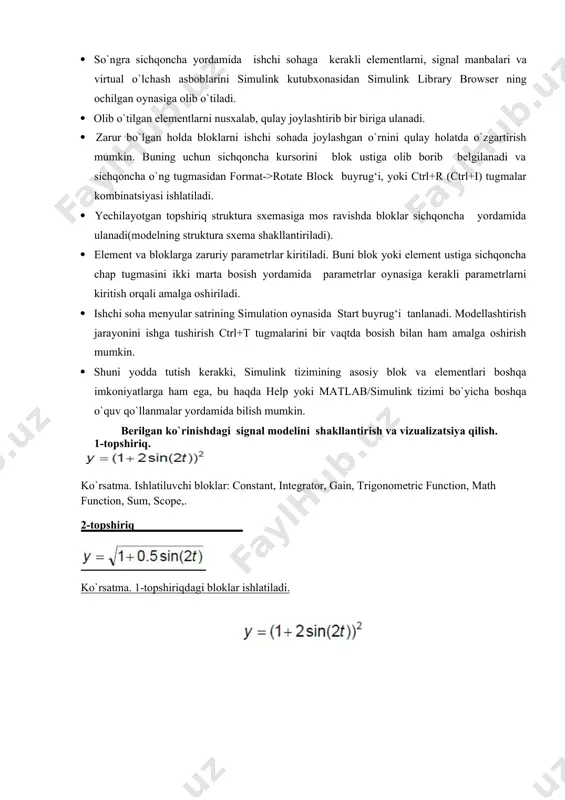

buyrug‘i tanlanadi. modellashtirish jarayonini ishga tushirish ctrl+t tugmalarini bir vaqtda bosish bilan ham amalga oshirish mumkin.  shuni yodda tutish kerakki, simulink tizimining asosiy blok va elementlari boshqa imkoniyatlarga ham ega, bu haqda help yoki matlab/simulink tizimi bo`yicha boshqa o`quv qo`llanmalar yordamida bilish mumkin. berilgan ko`rinishdagi signal modelini shakllantirish va vizualizatsiya qilish. 1-topshiriq. ko`rsatma. ishlatiluvchi bloklar: constant, integrator, gain, trigonometric function, math function, sum, scope,. 2-topshiriq ko`rsatma. 1-topshiriqdagi bloklar ishlatiladi. 4.2-rasm. 1-topshiriqni ossillografdagi yechim ko`rinishi. image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.jpeg image19.jpeg image20.jpeg image21.jpeg image22.jpeg image23.jpeg image24.jpeg image25.jpeg image26.jpeg image27.jpeg image28.jpeg image29.jpeg image30.jpeg image31.jpeg image32.jpeg image33.jpeg image34.jpeg image35.jpeg image36.jpeg image37.jpeg image38.png image39.jpeg image40.png image40.jpeg image41.jpeg image42.jpeg image44.jpeg image45.jpeg image46.jpeg image43.jpeg image47.jpeg image49.jpeg image48.jpeg image50.jpeg image52.jpeg image53.jpeg image1.jpeg image2.jpeg image3.jpeg image4.jpeg
