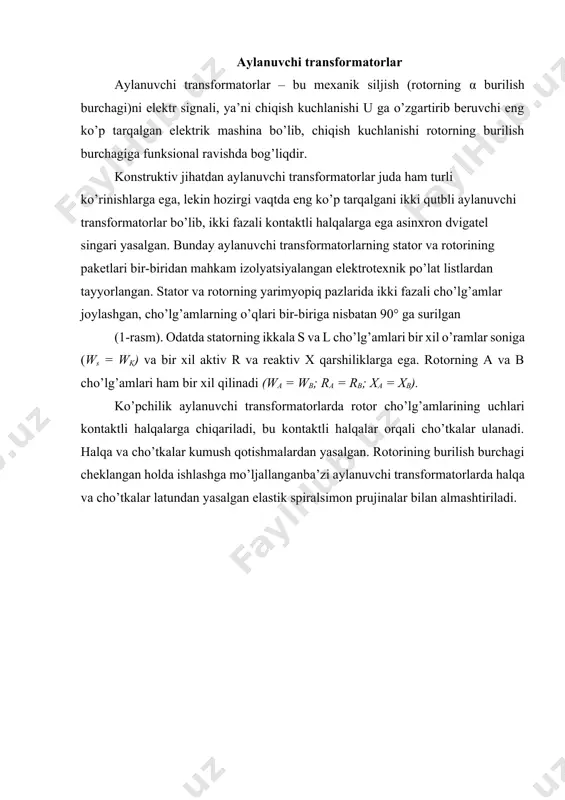

1668457888.docx aylanuvchi transformatorlar. selsin datchik va selsin priyomniklar, ishlash rejimlari reja: 1. aylanuvchi transformatorlar. 2. selsin datchik va selsin premniklar, ishlash rejimlari. 3. datchiklarni elementar oʻzgartirgichlar sifatida ulanish sxemalari. aylanuvchi transformatorlar aylanuvchi transformatorlar – bu mexanik siljish (rotorning α burilish burchagi)ni elektr signali, ya’ni chiqish kuchlanishi u ga o’zgartirib beruvchi eng ko’p tarqalgan elektrik mashina bo’lib, chiqish kuchlanishi rotorning burilish burchagiga funksional ravishda bog’liqdir. konstruktiv jihatdan aylanuvchi transformatorlar juda ham turli ko’rinishlarga ega, lekin hozirgi vaqtda eng ko’p tarqalgani ikki qutbli aylanuvchi transformatorlar bo’lib, ikki fazali kontaktli halqalarga ega asinxron dvigatel singari yasalgan. bunday aylanuvchi transformatorlarning stator va rotorining paketlari bir-biridan mahkam izolyatsiyalangan elektrotexnik po’lat listlardan tayyorlangan. stator va rotorning yarimyopiq pazlarida ikki fazali cho’lg’amlar joylashgan, cho’lg’amlarning o’qlari bir-biriga nisbatan 90° ga surilgan (1-rasm). odatda statorning ikkala s va l cho’lg’amlari bir xil o’ramlar soniga (ws = wk) va bir xil aktiv r va reaktiv x qarshiliklarga ega. rotorning a …

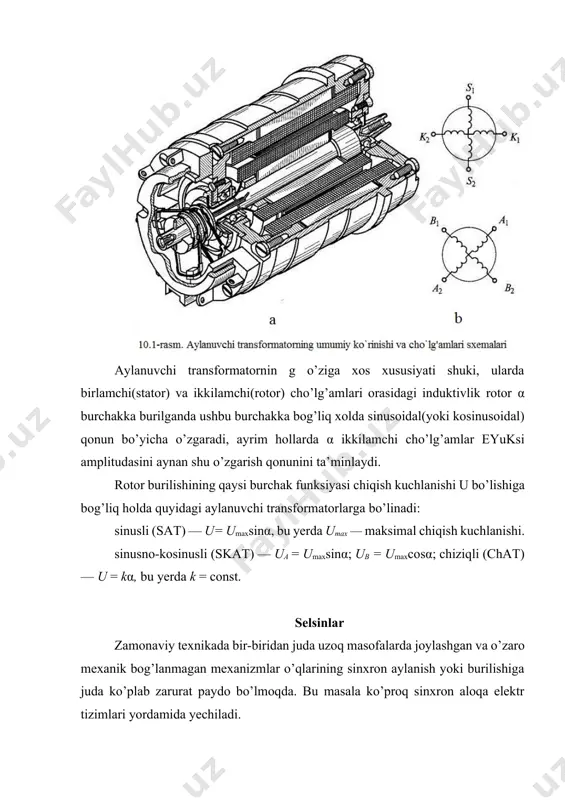

m hollarda α ikkilamchi cho’lg’amlar eyuksi amplitudasini aynan shu o’zgarish qonunini ta’minlaydi. rotor burilishining qaysi burchak funksiyasi chiqish kuchlanishi u bo’lishiga bog’liq holda quyidagi aylanuvchi transformatorlarga bo’linadi: sinusli (sat) — u= umaxsinα, bu yerda umax — maksimal chiqish kuchlanishi. sinusno-kosinusli (skat) — ua = umaxsinα; ub = umaxcosα; chiziqli (chat) — u = kα, bu yerda k = const. selsinlar zamonaviy texnikada bir-biridan juda uzoq masofalarda joylashgan va o’zaro mexanik bog’lanmagan mexanizmlar o’qlarining sinxron aylanish yoki burilishiga juda ko’plab zarurat paydo bo’lmoqda. bu masala ko’proq sinxron aloqa elektr tizimlari yordamida yechiladi. sinxron aloqa hisoblangan bunday elektr aloqa bir-biridan masofada joylashgan ikki yoki bir nechta mexanik bog’lanmagan mexanizm o’qlarini bir vaqtda aylanishini yoki burilishini ta’minlaydi. texnikada sinxron aloqa tizimlarining ikkita asosiy ko’rinishi ko’p tarqalgan: elektrik val(sinxron aylanish) tizimi va burcha uzatish(sinxron burilish) tizimi. sinxron aylanish tizimlari qarshilikning katta momentlariga ega bo’lgan birbiridan masofada joylashgan mexanizm o’qlarini sinxron aylanishini amalga oshirish talab …

r va oʻquv qoʻllanmalar roʻyxati 1. dj fruden. handbook of modern sensors. – new yourk: sprinder verlag. 2005. 2. arxipov a.m., ivanov v.s., panfilov d.i. datchiki freescale semiconductor. 3. shipulin yu.g. элементы и устройства систем управления. конспект лекций. – ташкент: ташгту, 2017. – 280с 4. галиев а.л., галиева р.р., элементы и устройства автоматизированных систем управления. учеб. пособие. – россия: стерлитамак, 2008 -220 с. 5. клим ю.м. типовые элементы систем автоматического управления. – м: форум: инфра-м, 2004. -384 с. 6. бабиков м.а., косинский а.в. «элементы устройства автоматики»- м: выс.шк. 2005. 7. yusupbekov n.r, muxamedov b.i, gulomov sh.m. texnologik jarayonlarni nazorat qilish va avtomatlashtirish: texnika oliy oquv yurtlari talabalari uchun darslik. – t.: oʻqituvchi, 2011. -576b. image1.jpg image2.jpg image3.jpg image4.jpeg image5.jpeg
