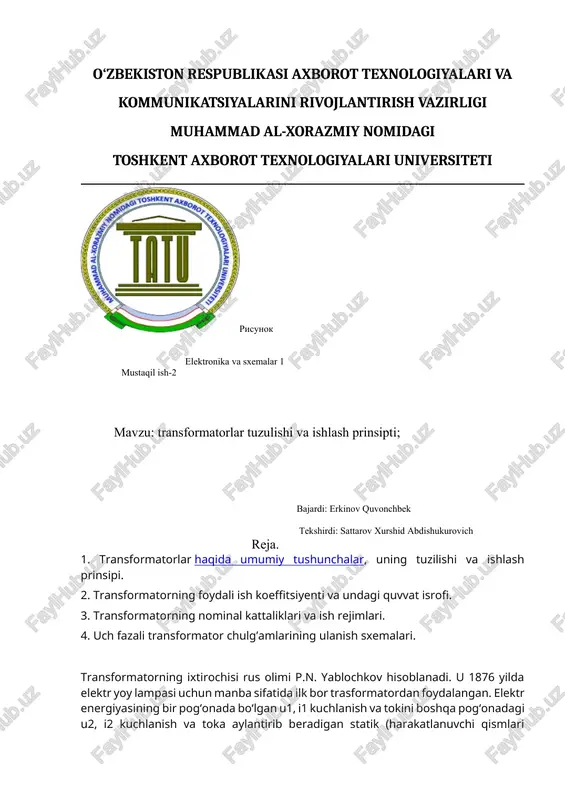

o‘zbekiston respublikasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti risunok elektronika va sxemalar 1 mustaqil ish-2 mavzu: transformatorlar tuzulishi va ishlash prinsipti; bajardi: erkinov quvonchbek tekshirdi: sattarov xurshid abdishukurovich reja. 1. transformatorlar haqida umumiy tushunchalar, uning tuzilishi va ishlash prinsipi. 2. transformatorning foydali ish koeffitsiyenti va undagi quvvat isrofi. 3. transformatorning nominal kattaliklari va ish rejimlari. 4. uch fazali transformator chulg’amlarining ulanish sxemalari. transformatorning ixtirochisi rus olimi p.n. yablochkov hisoblanadi. u 1876 yilda elektr yoy lampasi uchun manba sifatida ilk bor trasformatordan foydalangan. elektr energiyasining bir pog‘onada bo‘lgan u1, i1 kuchlanish va tokini boshqa pog‘onadagi u2, i2 kuchlanish va toka aylantirib beradigan statik (harakatlanuvchi qismlari bo‘lmagan) elektromagnit apparati transformator deyiladi. yoki bir xil chastotali o‘zgaruvchan tok kuchlanishining qiymatini o‘zgartirib beruvchi elektrostatik apparat transformator deyiladi. elektrotexnikaning asosiy vazifalaridan biri elektr energiyasini bir joydan ikkinchi joyga uzatishdir. chunki elektr energiyasining iste’molchilari aksariyat hollarda yoqilg‘i va gidroresurslar …

2 / 5

amaytirish uzatish simining ko‘ndalang kesimini kichik olishga va rangli metallarni tejashga imkon beradi. transformatorning a) tuzilishi; b) shartli belgilanishlari bu yerda: vp - boshlang‘ich kuchlanish bo‘ladi (u1) vs - chiqish kuchlanishi bo‘ladi (u2) np - birlamchi o‘ram simlarining soni (w1) ns - ikkilamchi o‘ram simlarining soni (w2) f (phi) - magnit oqimi bo‘ladi. hozirgi vaqtda o‘zgaruvchan tokning 35, 110, 220, 500, 750 va 1150 kv kuchlanishli uzatish liniyalari mavjud. ammo o‘ta yuqori kuchlanishlarni bevosita generatorlardan olib bo‘lmaydi. odatda, elektr stansiyalaridagi generatorlaming nominal kuchlanishi ko‘pi bilan 21 kv dan oshmaydi. elektr energiyasining iste’molchilari esa bir fazali 220 v; va uch fazali 380 v nominal kuchlanishlarga mo‘ljallangan. shuning uchun generatorlar ishlab chiqaradigan elektr energiyasining nisbatan past kuchlanishli, ammo katta tok kuchiga ega bo‘lgan quvvatini (hozirgi vaqtda 150, 300, 500, 800 va 1200 ming kvt li generatorlar ishlab chiqariladi) yuqori kuchlanishli va nisbatan kichik tok kuchiga ega bo‘lgan quvvatga o‘zgartirish kerak. bu vazifa …

3 / 5

moy izolyatsiya va sovituvchi vazifasini oʻtaydi. kuch t.laridan tashqari oʻlchash t.i, kuchlanish t.i, tok t.i, impulyeli t., radiochastotali t. kabi t.lar ham mavjud. oʻzgaruvchan tok tarmogʻida kuchlanishni kuchaytirish yoki pasaytirish hamda elektr energiyani isteʼmolchilarga taqsimlash uchun moʻljallangan majmua kichik t. styasi (podstansiyasi) deb ataladi. unda kuch t. i, taqsimlash qurilmalari, avtomatik boshqarish va himoya qurilmasi, qoʻshimcha inshootlar boʻladi. yuqori quvvatli baʼzi pasaytirish t. podstansiyalarida kuchli, lab.da uyroʻzgʻorda ixcham avtotransformatorlar ishlatiladi. energiya isrofi elektr energiyasi ma’lum masofaga uzatilganda liniya simlarida sodir bo‘ladigan quvvat isrofi mumkin qadar kam bo‘lishi lozim. shundagina elektr uzatish liniyasining foydali ish koeffitsiyenti katta bo‘ladi, ya’ni iste’molchilarga ko‘proq energiya yetib boradi. energiya uzatuvchi liniya simlarida quvvat isrofi, asosan, ulardan o‘tuvchi tok kuchining kvadratiga hamda liniya simlarining aktiv qarshiligiga bog‘liqdir. tok kuchi qancha katta bo‘lsa, quvvat isrofi shuncha katta bo‘ladi. liniyalarda tok kuchi katta bo‘lsa, bu simlarning ko‘ndalang kesim yuzalarini katta qilib olishga to‘g‘ri keladi. quvvat isrofini kamaytirish uchun …

4 / 5

n ishlangan lentadan o‘rab tayyorlangan magnit o‘tkazgichlar keng qo‘llaniladi transformatorlarning po‘lat o‘zagi po‘latdan tayyorlanadi. kuch transformatorning tuzilishi. 1. kengaytiruvchi bak. 2. izolyator. 3. transformator o‘zagi. 4. transformator qopqog‘i. 5. radiatori 6. past kuchlanish cho‘lg‘ami. 7. yuqori kuchlanish cho‘lg‘ami image1.png image2.png image3.png image4.png image5.png image6.png seas ge figs 6

5 / 5
