10-laboratoriya ishi

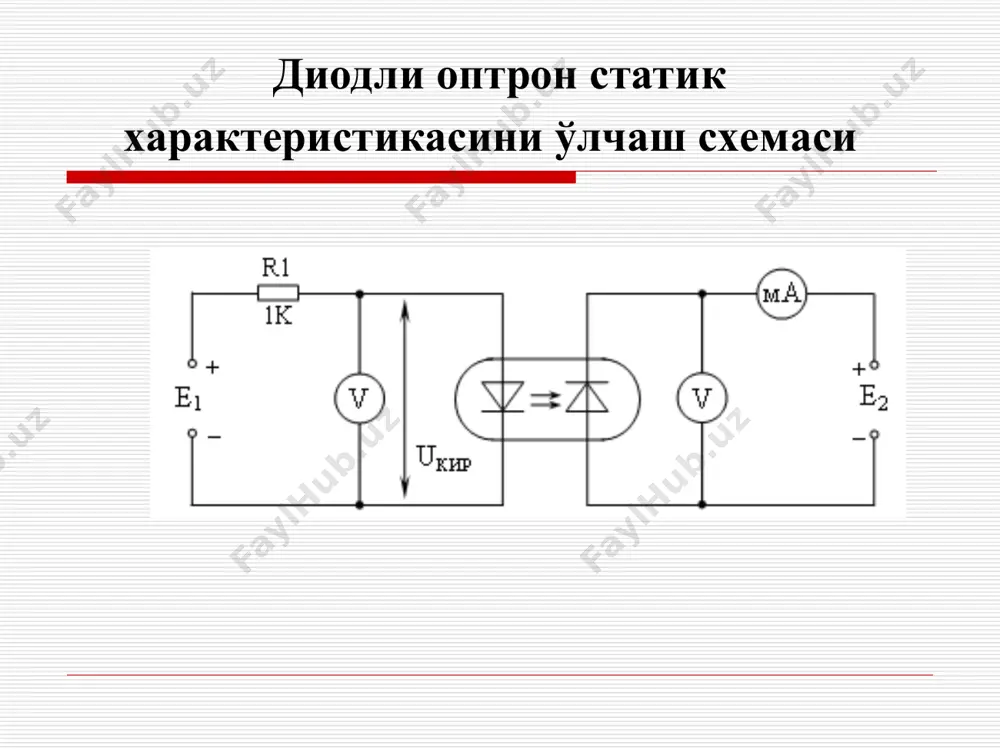

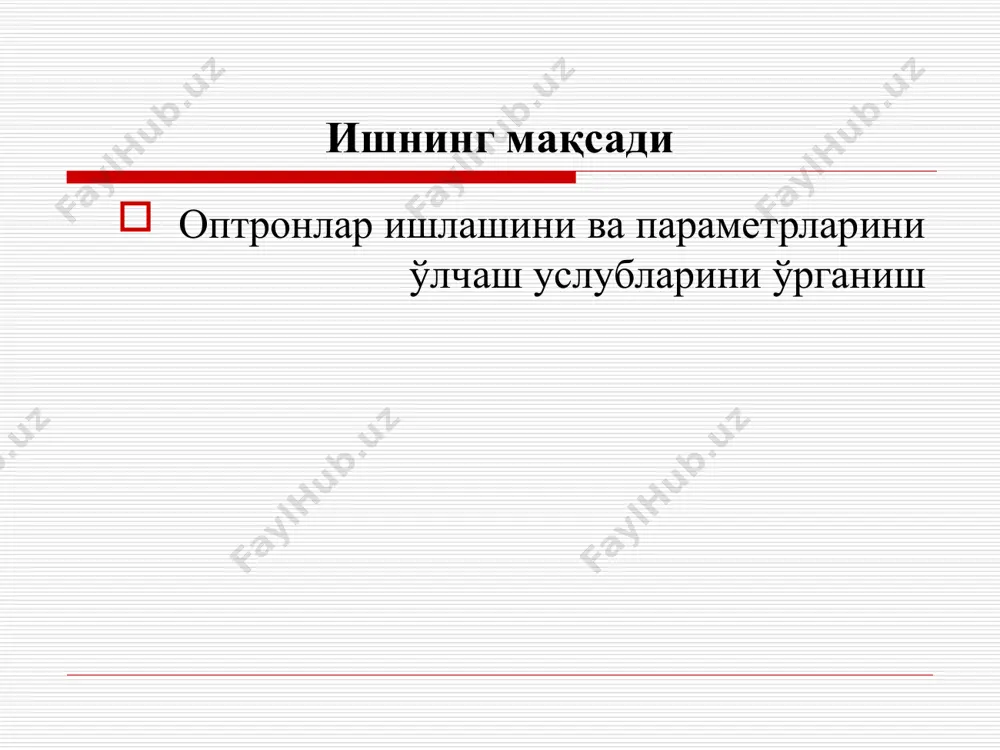

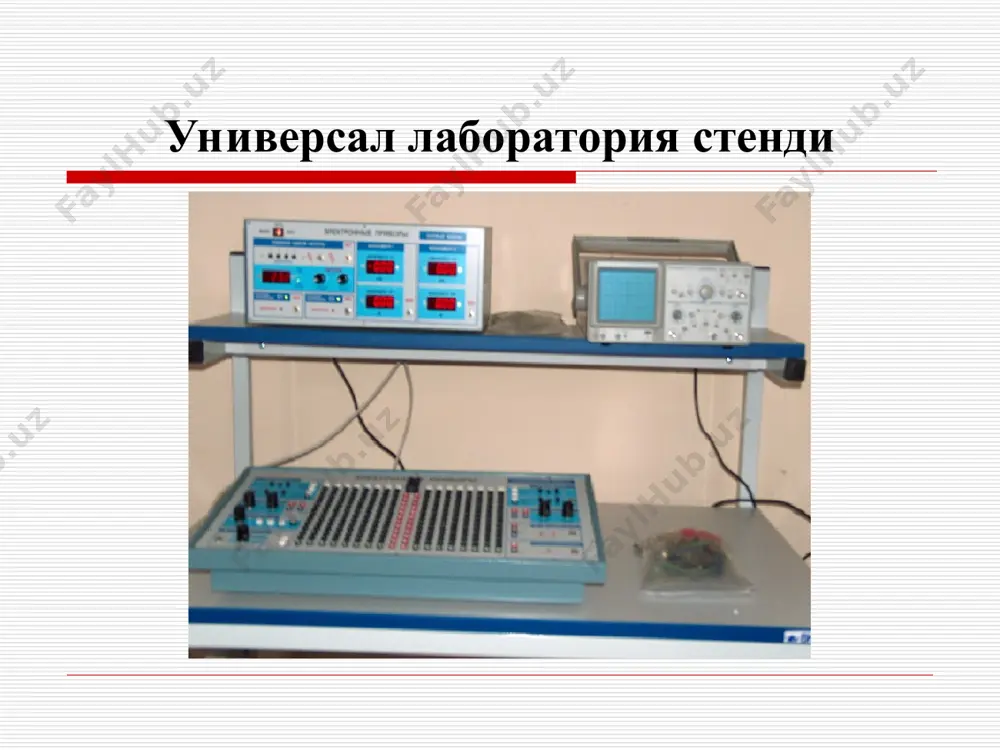

powerpoint presentation 10-лаборатория иши оптронни тадқиқ этиш ишнинг мақсади оптронлар ишлашини ва параметрларини ўлчаш услубларини ўрганиш универсал лаборатория стенди диодли оптрон статик характеристикасини ўлчаш схемаси --- оптрон паспорт кўрсатмалари олинган натижалар е1 ни ўзгартириб бориб, оптроннинг кириш характеристикаси iкир=f(uкир) ни ўлчанг. ёруғлик диоди киришидаги қаршилик r1 дан анча кичик бўлганлиги сабабли, кириш қаршилигини iкир= e1/r1деб олинг. олинган натижалар е2=0 деб олинг. е1 ни ўзгартириб бориб, фото-вольтаик режим учун оптрон узатиш характеристикасини iчиқ=f(iкир) ўлчанг. олинган натижалар е2=5 деб олинг. е1 ни ўзгартириб бориб, фотодиодли режим учун оптрон узатиш характеристикасини iчиқ=f(iкир) ўлчанг. асосий параметрлар ҳисоби оптрон чиқишидаги сигналнинг ортиб...
