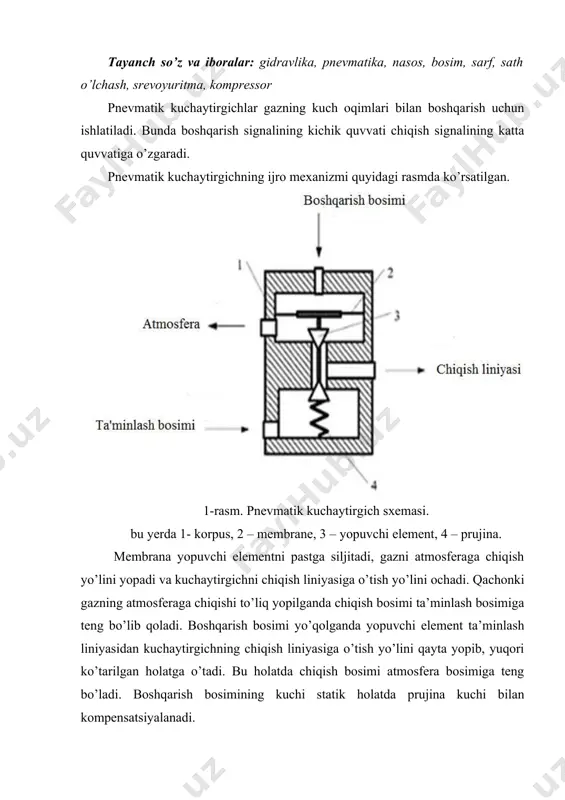

1668458052.docx gidravlik va pnevmatik kuchaytirgichlar reja: 1. gidravlik va pnevmatik kuchaytirgichlar. 2. gidravlik nasos, pnevmatik kompressorlarni ishlash printsiplari. tayanch so’z va iboralar: gidravlika, pnevmatika, nasos, bosim, sarf, sath o’lchash, srevoyuritma, kompressor pnevmatik kuchaytirgichlar gazning kuch oqimlari bilan boshqarish uchun ishlatiladi. bunda boshqarish signalining kichik quvvati chiqish signalining katta quvvatiga o’zgaradi. pnevmatik kuchaytirgichning ijro mexanizmi quyidagi rasmda ko’rsatilgan. 1-rasm. pnevmatik kuchaytirgich sxemasi. bu yerda 1- korpus, 2 – membrane, 3 – yopuvchi element, 4 – prujina. membrana yopuvchi elementni pastga siljitadi, gazni atmosferaga chiqish yo’lini yopadi va kuchaytirgichni chiqish liniyasiga o’tish yo’lini ochadi. qachonki gazning atmosferaga chiqishi to’liq yopilganda chiqish bosimi ta’minlash bosimiga teng bo’lib qoladi. boshqarish bosimi yo’qolganda yopuvchi element ta’minlash liniyasidan kuchaytirgichning chiqish liniyasiga o’tish yo’lini qayta yopib, yuqori ko’tarilgan holatga o’tadi. bu holatda chiqish bosimi atmosfera bosimiga teng bo’ladi. boshqarish bosimining kuchi statik holatda prujina kuchi bilan kompensatsiyalanadi. chiqish liniyasiga o’tish yo’lining to’liq yopilish holatidan tashqari yopuvchi elementning …

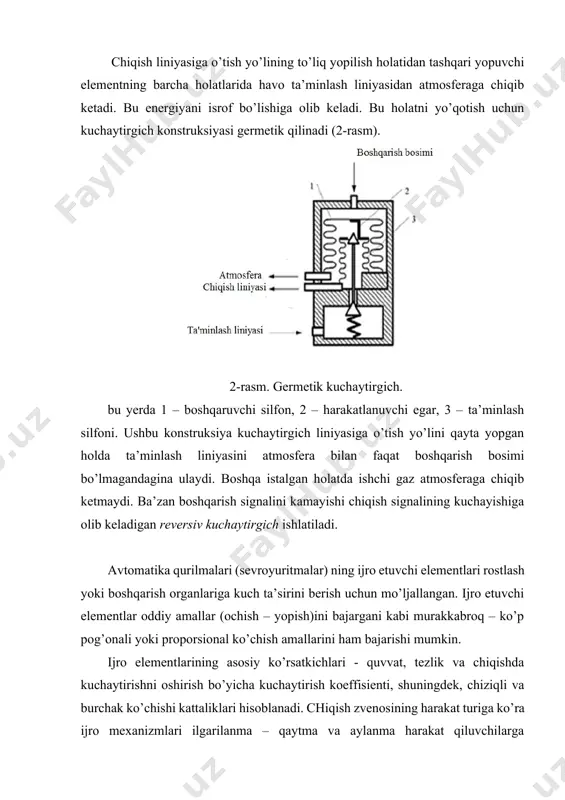

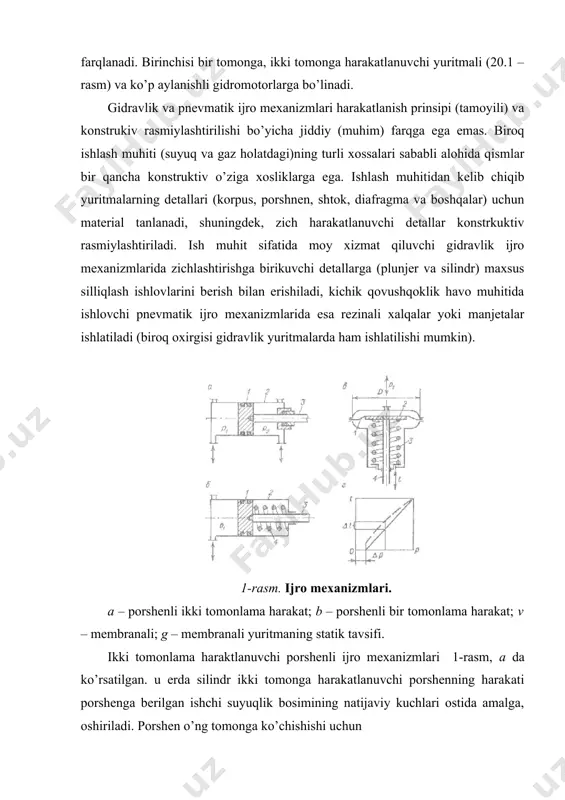

evroyuritmalar) ning ijro etuvchi elementlari rostlash yoki boshqarish organlariga kuch ta’sirini berish uchun mo’ljallangan. ijro etuvchi elementlar oddiy amallar (ochish – yopish)ini bajargani kabi murakkabroq – ko’p pog’onali yoki proporsional ko’chish amallarini ham bajarishi mumkin. ijro elementlarining asosiy ko’rsatkichlari - quvvat, tezlik va chiqishda kuchaytirishni oshirish bo’yicha kuchaytirish koeffisienti, shuningdek, chiziqli va burchak ko’chishi kattaliklari hisoblanadi. chiqish zvenosining harakat turiga ko’ra ijro mexanizmlari ilgarilanma – qaytma va aylanma harakat qiluvchilarga farqlanadi. birinchisi bir tomonga, ikki tomonga harakatlanuvchi yuritmali (20.1 – rasm) va ko’p aylanishli gidromotorlarga bo’linadi. gidravlik va pnevmatik ijro mexanizmlari harakatlanish prinsipi (tamoyili) va konstrukiv rasmiylashtirilishi bo’yicha jiddiy (muhim) farqga ega emas. biroq ishlash muhiti (suyuq va gaz holatdagi)ning turli xossalari sababli alohida qismlar bir qancha konstruktiv o’ziga xosliklarga ega. ishlash muhitidan kelib chiqib yuritmalarning detallari (korpus, porshnen, shtok, diafragma va boshqalar) uchun material tanlanadi, shuningdek, zich harakatlanuvchi detallar konstrkuktiv rasmiylashtiriladi. ish muhit sifatida moy xizmat qiluvchi gidravlik ijro …

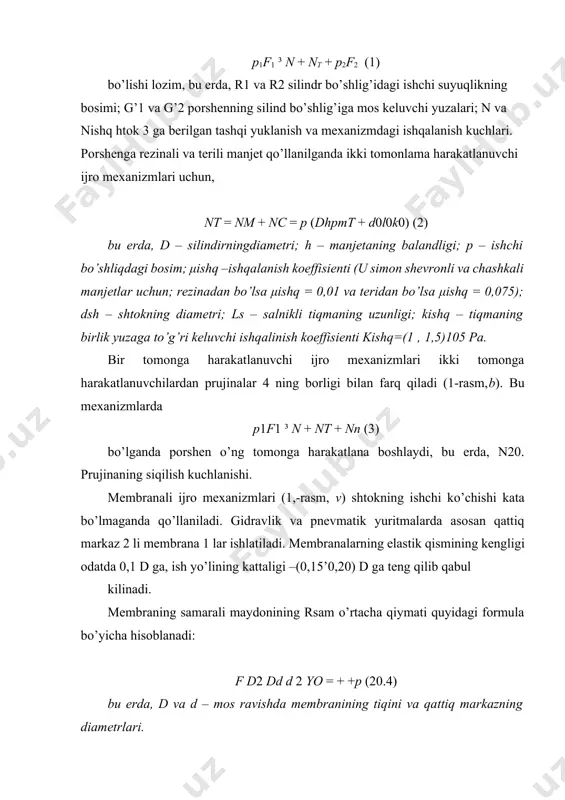

hiriladi. porshen o’ng tomonga ko’chishishi uchun p1f1 ³ n + nt + p2f2 (1) bo’lishi lozim, bu erda, r1 va r2 silindr bo’shlig’idagi ishchi suyuqlikning bosimi; g’1 va g’2 porshenning silind bo’shlig’iga mos keluvchi yuzalari; n va nishq htok 3 ga berilgan tashqi yuklanish va mexanizmdagi ishqalanish kuchlari. porshenga rezinali va terili manjet qo’llanilganda ikki tomonlama harakatlanuvchi ijro mexanizmlari uchun, nt = nm + nc = p (dhpmt + d0l0k0) (2) bu erda, d – silindirningdiametri; h – manjetaning balandligi; p – ishchi bo’shliqdagi bosim; μishq –ishqalanish koeffisienti (u simon shevronli va chashkali manjetlar uchun; rezinadan bo’lsa μishq = 0,01 va teridan bo’lsa μishq = 0,075); dsh – shtokning diametri; ls – salnikli tiqmaning uzunligi; kishq – tiqmaning birlik yuzaga to’g’ri keluvchi ishqalinish koeffisienti kishq=(1 ‚ 1,5)105 pa. bir tomonga harakatlanuvchi ijro mexanizmlari ikki tomonga harakatlanuvchilardan prujinalar 4 ning borligi bilan farq qiladi (1-rasm,b). bu mexanizmlarda p1f1 ³ n + …
