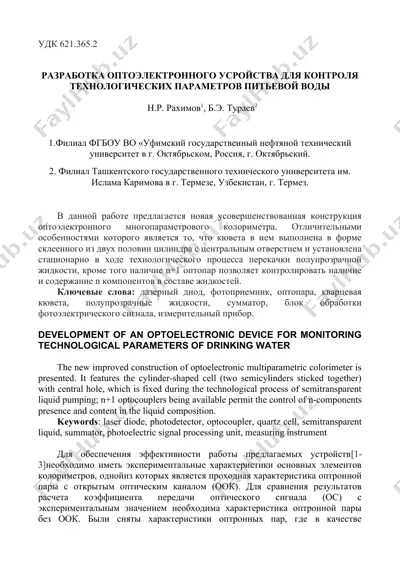

удк 621.365.2 разработка оптоэлектронного усройства для контроля технологических параметров питьевой воды н.р. рахимов1, б.э. тураев2 1.филиал фгбоу во «уфимский государственный нефтяной технический университет в г. октябрьском, россия, г. октябрьский. 2. филиал ташкентского государственного технического университета им. ислама каримова в г. термезе, узбекистан, г. термез. в данной работе предлагается новая усовершенствованная конструкция оптоэлектронного многопараметрового колориметра. отличительными особенностями которого является то, что кювета в нем выполнена в форме склеенного из двух половин цилиндра с центральным отверстием и установлена стационарно в ходе технологического процесса перекачки полупрозрачной жидкости, кроме того наличие n+1 оптопар позволяет контролировать наличие и содержание n компонентов в составе жидкостей. ключевые слова: лазерный диод, фотоприемник, оптопара, кварцевая кювета, полупрозрачные жидкости, сумматор, блок обработки фотоэлектрического сигнала, измерительный прибор. development of an optoelectronic device for monitoring technological parameters of drinking water the new improved construction of optoelectronic multiparametric colorimeter is presented. it features the cylinder-shaped cell (two semicylinders sticked together) with central hole, …

2 / 6

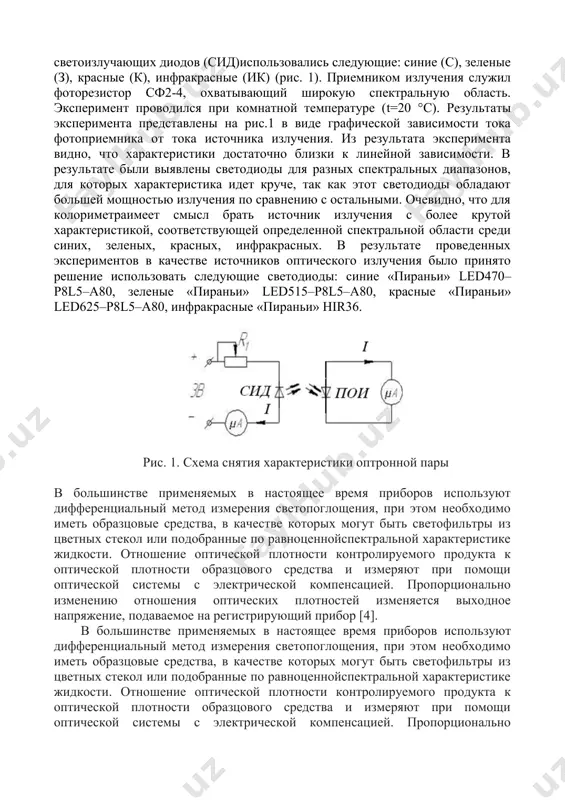

ьным значением необходима характеристика оптронной пары без оок. были сняты характеристики оптронных пар, где в качестве светоизлучающих диодов (сид)использовались следующие: синие (с), зеленые (з), красные (к), инфракрасные (ик) (рис. 1). приемником излучения служил фоторезистор сф2-4, охватывающий широкую спектральную область. эксперимент проводился при комнатной температуре (t=20 °с). результаты эксперимента представлены на рис.1 в виде графической зависимости тока фотоприемника от тока источника излучения. из результата эксперимента видно, что характеристики достаточно близки к линейной зависимости. в результате были выявлены светодиоды для разных спектральных диапазонов, для которых характеристика идет круче, так как этот светодиоды обладают большей мощностью излучения по сравнению с остальными. очевидно, что для колориметраимеет смысл брать источник излучения с более крутой характеристикой, соответствующей определенной спектральной области среди синих, зеленых, красных, инфракрасных. в результате проведенных экспериментов в качестве источников оптического излучения было принято решение использовать следующие светодиоды: синие «пираньи» led470–p8l5–a80, зеленые «пираньи» led515–p8l5–a80, красные «пираньи» led625–p8l5–a80, инфракрасные «пираньи» hir36. рис. 1. схема снятия …

3 / 6

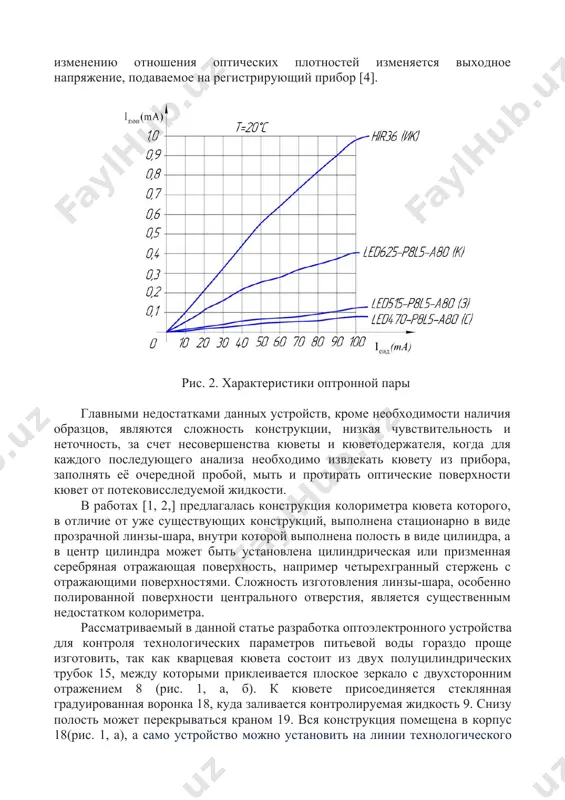

метод измерения светопоглощения, при этом необходимо иметь образцовые средства, в качестве которых могут быть светофильтры из цветных стекол или подобранные по равноценнойспектральной характеристике жидкости. отношение оптической плотности контролируемого продукта к оптической плотности образцового средства и измеряют при помощи оптической системы с электрической компенсацией. пропорционально изменению отношения оптических плотностей изменяется выходное напряжение, подаваемое на регистрирующий прибор [4]. рис. 2. характеристики оптронной пары главными недостатками данных устройств, кроме необходимости наличия образцов, являются сложность конструкции, низкая чувствительность и неточность, за счет несовершенства кюветы и кюветодержателя, когда для каждого последующего анализа необходимо извлекать кювету из прибора, заполнять её очередной пробой, мыть и протирать оптические поверхности кювет от потековисследуемой жидкости. в работах [1, 2,] предлагалась конструкция колориметра кювета которого, в отличие от уже существующих конструкций, выполнена стационарно в виде прозрачной линзы-шара, внутри которой выполнена полость в виде цилиндра, а в центр цилиндра может быть установлена цилиндрическая или призменная серебряная отражающая поверхность, например четырехгранный стержень с …

4 / 6

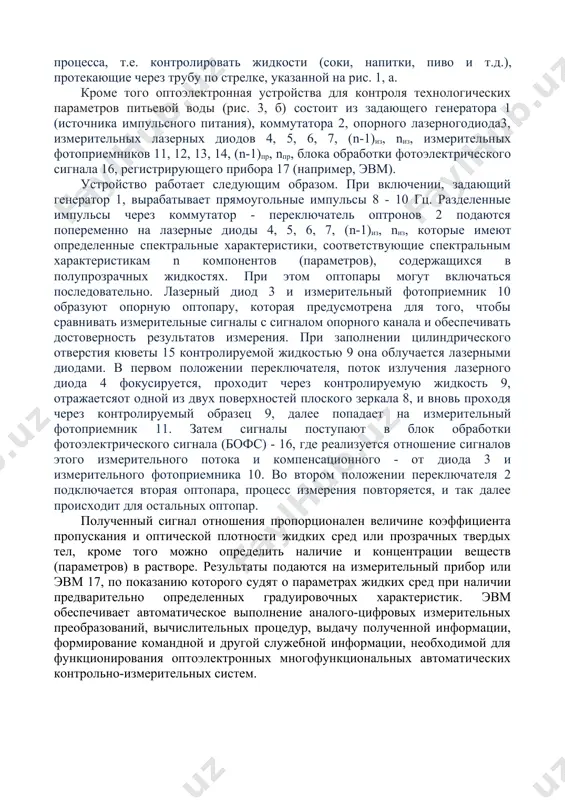

новить на линии технологического процесса, т.е. контролировать жидкости (соки, напитки, пиво и т.д.), протекающие через трубу по стрелке, указанной на рис. 1, а. кроме того оптоэлектронная устройства для контроля технологических параметров питьевой воды (рис. 3, б) состоит из задающего генератора 1 (источника импульсного питания), коммутатора 2, опорного лазерногодиода3, измерительных лазерных диодов 4, 5, 6, 7, (n-1)из, nиз, измерительных фотоприемников 11, 12, 13, 14, (n-1)пр, nпр, блока обработки фотоэлектрического сигнала 16, регистрирующего прибора 17 (например, эвм). устройство работает следующим образом. при включении, задающий генератор 1, вырабатывает прямоугольные импульсы 8 - 10 гц. разделенные импульсы через коммутатор - переключатель оптронов 2 подаются попеременно на лазерные диоды 4, 5, 6, 7, (n-1)из, nиз, которые имеют определенные спектральные характеристики, соответствующие спектральным характеристикам n компонентов (параметров), содержащихся в полупрозрачных жидкостях. при этом оптопары могут включаться последовательно. лазерный диод 3 и измерительный фотоприемник 10 образуют опорную оптопару, которая предусмотрена для того, чтобы сравнивать измерительные сигналы с …

5 / 6

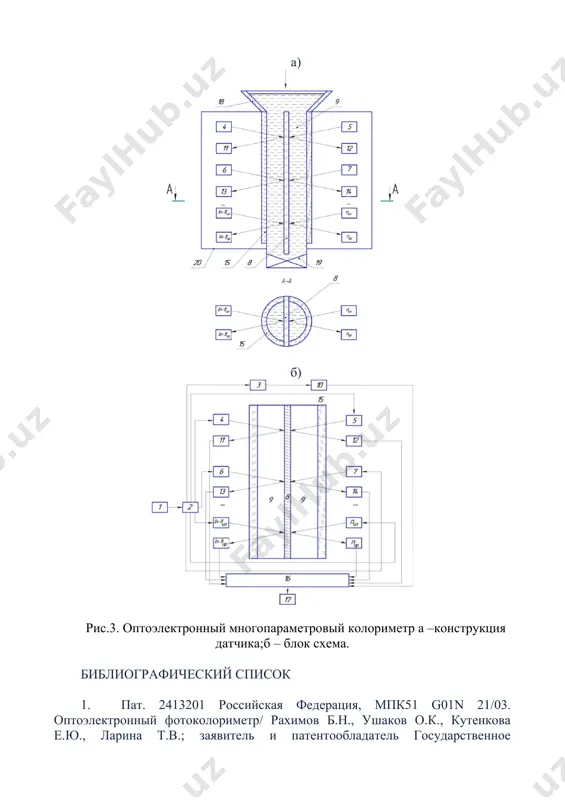

дит для остальных оптопар. полученный сигнал отношения пропорционален величине коэффициента пропускания и оптической плотности жидких сред или прозрачных твердых тел, кроме того можно определить наличие и концентрации веществ (параметров) в растворе. результаты подаются на измерительный прибор или эвм 17, по показанию которого судят о параметрах жидких сред при наличии предварительно определенных градуировочных характеристик. эвм обеспечивает автоматическое выполнение аналого-цифровых измерительных преобразований, вычислительных процедур, выдачу полученной информации, формирование командной и другой служебной информации, необходимой для функционирования оптоэлектронных многофункциональных автоматических контрольно-измерительных систем. а) б) рис.3. оптоэлектронный многопараметровый колориметр а –конструкция датчика;б – блок схема. библиографический список 1. пат. 2413201 российская федерация, мпк51 g01n 21/03. оптоэлектронный фотоколориметр/ рахимов б.н., ушаков о.к., кутенкова е.ю., ларина т.в.; заявитель и патентообладатель государственное образовательное учреждение высшего профессионального образования «сибирская государственная геодезическая академия». - №2009146659/28; заявл. 15.12.2009; опубл. 27.02.11, бюл. №6. – 4 с.: ил. 2. рахимов, б.н. оптоэлектронный автоматический колориметр/б.н. рахимов, о.к. ушаков, е.ю. кутенкова, т.в. ларина//приборы и …
