оао "сибур-нефтехим" 7.3. перечень сигнализации и блокировок таблица 7.3. № п/п позиция прибора наименование параметра ед. изм. режимное значение параметра величина установленного режима перечень отключений, включений, переключений и др. воздействий сигнализация блокировка мин. макс. мин. макс. 1 2 3 4 5 6 7 8 9 10 1. hsc 17031 закрытие вручную пульт dcs - - - - - - закрытие по месту клапана xv-17031, прекращение подачи ненасыщенного амина из dа-1702. блокировка i - 1701 2. hsо 17031 открытие вручную пульт dcs - - - - - - открытие по месту клапана xv-17031, возобновление подачи ненасыщенного амина из dа-1702. блокировка i - 1701 3. lsll-17020 мин. уровень в кубе da-1702 % 10-85 0 - 0 - останов насосов ga-1701,s. блокировка i - 1701 4. pb 17031 кнопка принудительного останова. по месту в 15м от насоса. - - - - - - принудительное закрытие клапана xv-17031, прекращение подачи ненасыщенного амина из dа-1702. …

2 / 43

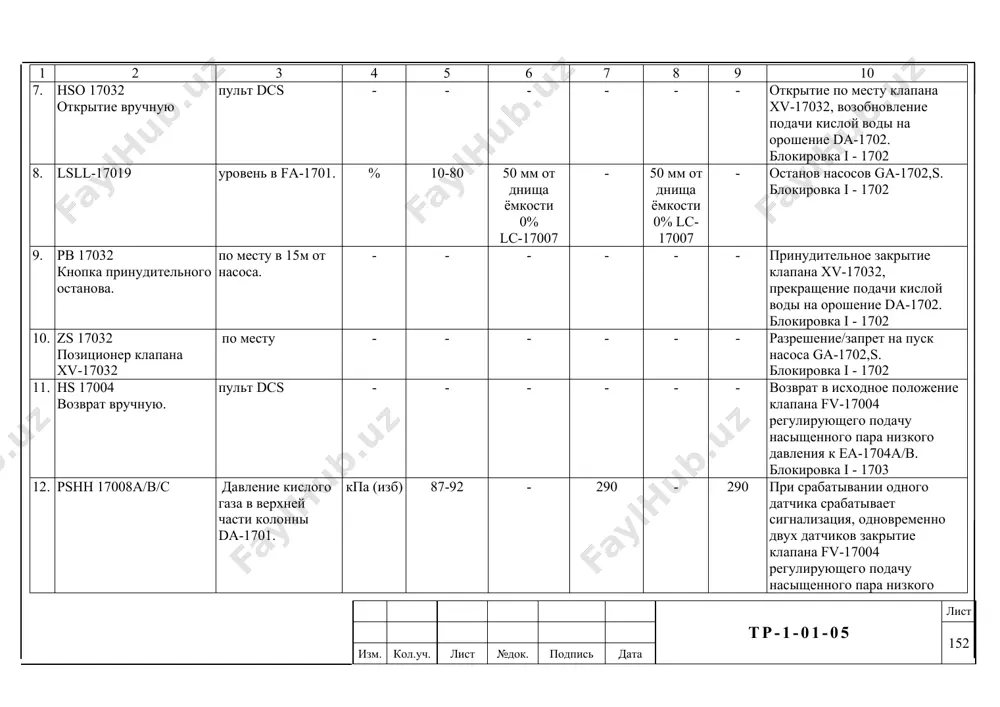

о пара низкого давления к еа-1704а/в. блокировка i - 1703 12. pshh 17008a/b/c давление кислого газа в верхней части колонны da-1701. кпа (изб) 87-92 - 290 - 290 при срабатывании одного датчика срабатывает сигнализация, одновременно двух датчиков закрытие клапана fv-17004 регулирующего подачу насыщенного пара низкого давления к еа-1704а/в. блокировка i – 1703 13. pb 17024 кнопка принудительного останова. по месту в 15м от насоса. - - - - - - принудительное закрытие клапана fv-17004 регулирующего подачу насыщенного пара низкого давления к еа-1704а/в. блокировка i - 1703 14. xs 99001, 99002 датчики напряжения питающего кабеля 6кв и резервного. электрощитовая - - - - - - при срабатывании двух переключателей принудительное закрытие клапана fv-17004 регулирующего подачу насыщенного пара низкого давления к еа-1704а/в. блокировка i - 1703 15. рв 17021 кнопка принудительного останова. по месту в 15м от насоса. - - - - - - принудительное закрытие клапанов рv-17001а/в/с, прекращение подачи технологического сырья …

3 / 43

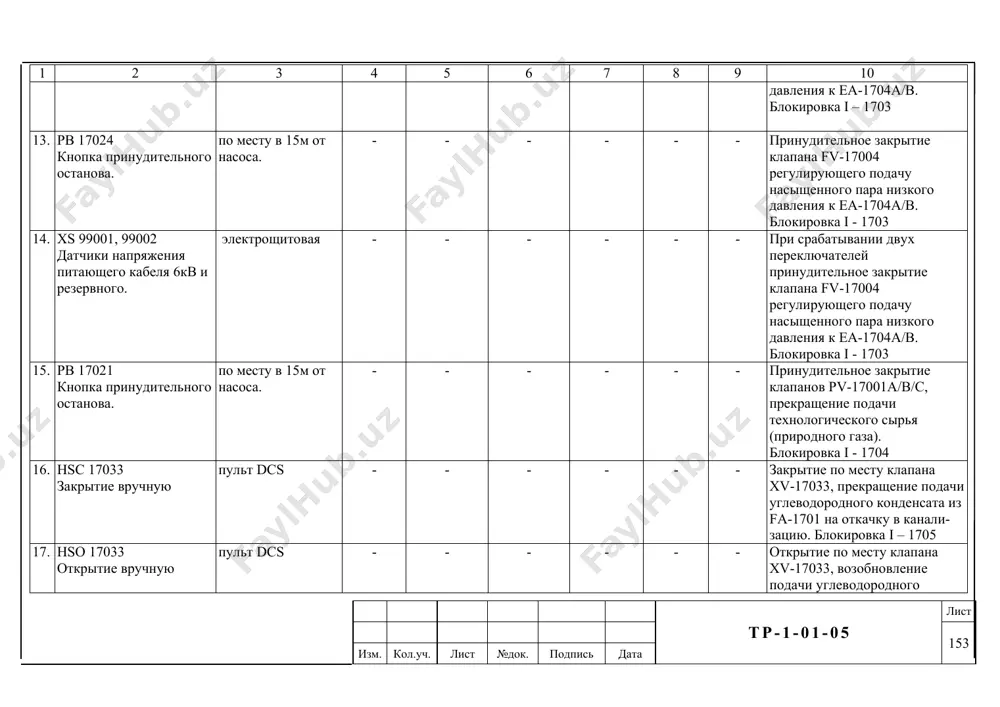

ировка i - 1705 22. hsc 17034 закрытие вручную пульт dcs - - - - - - закрытие по месту клапана xv-17034, прекращение подачи кислого газа на установку получения серы. блокировка i – 1706 23. hsо 17034 открытие вручную пульт dcs - - - - - - открытие по месту клапана xv-17034, возобновление подачи кислого газа на установку получения серы. блокировка i – 1706 24. рв 17034 кнопка принудительного останова. по месту в 15м от насоса. - - - - - - принудительное закрытие клапана xv-17034, прекращение подачи кислого газа на установку получения серы. блокировка i - 1706 25. vsh 17011a-17011l вибрация вентилятора ес-1701а-f. мкм 0-20 - параметр установ-лен заводом изготови-телем - пара-метр установ-лен заводом изготови-телем останов вентилятора холодильника регенерированного амина ес-1701а-f. блокировка i-1707 26. hsc 17037 закрытие вручную пульт dcs - - - - - - останов вентилятора холодильника регенерированного амина ес-1701a/f. блокировка i - 1711 27. рв 17037 …

4 / 43

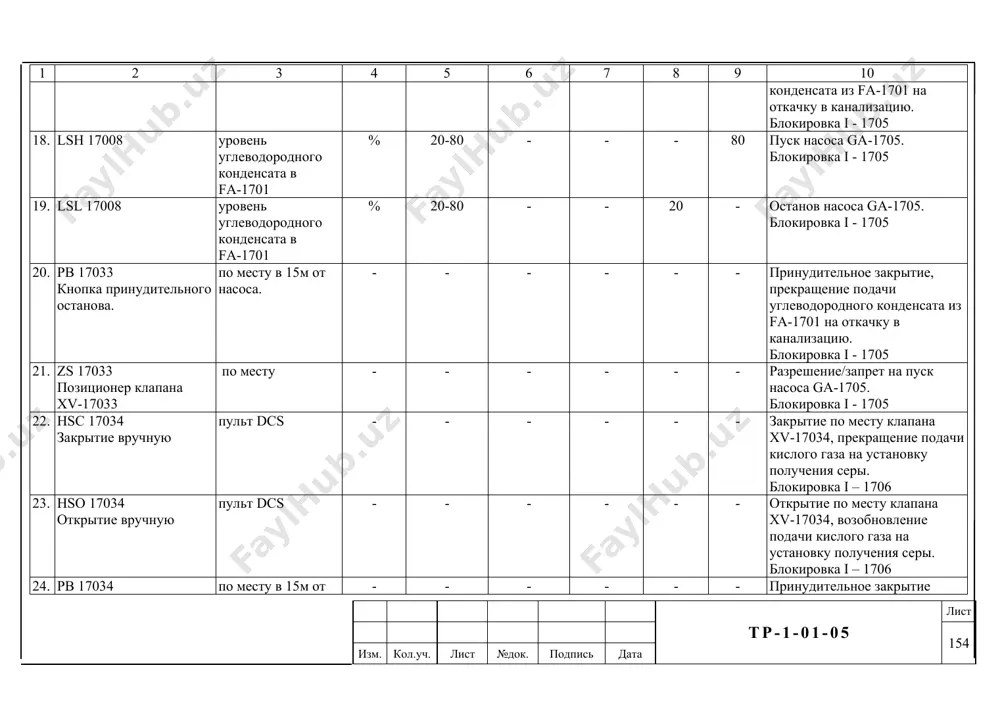

b-1701. блокировка i – 1710 33. рв 17035 кнопка принудительного останова. по месту не менее 15м от насоса. - - - - - - принудительное закрытие клапана xv-17035, прекращение подачи циркуляционного амина из fb-1701. блокировка i – 1710 34. zs 17035 позиционер клапана xv-17035 по месту - - - - - - разрешение/запрет на пуск насоса ga-1703. блокировка i - 1710 35. lc 17001 h уровень в fa-1702 % не более 85 - 85 - - световая и звуковая сигнализация. 36. lc 17003hl уровень в кубе da-1701 % 10-85 10 85 - - световая и звуковая сигнализация. 37. lс 17006нl уровень насыщенного амина в fa-1705 % 10-85 10 85 - - световая и звуковая сигнализация. 38. lс 17007нl -уровень кислой воды в fa-1701. % 10-80 10 80 - - световая и звуковая сигнализация. 39. li 17009 нl уровень -уровень стоков в fa-1704. % 10-85 10 85 - - световая и …

5 / 43

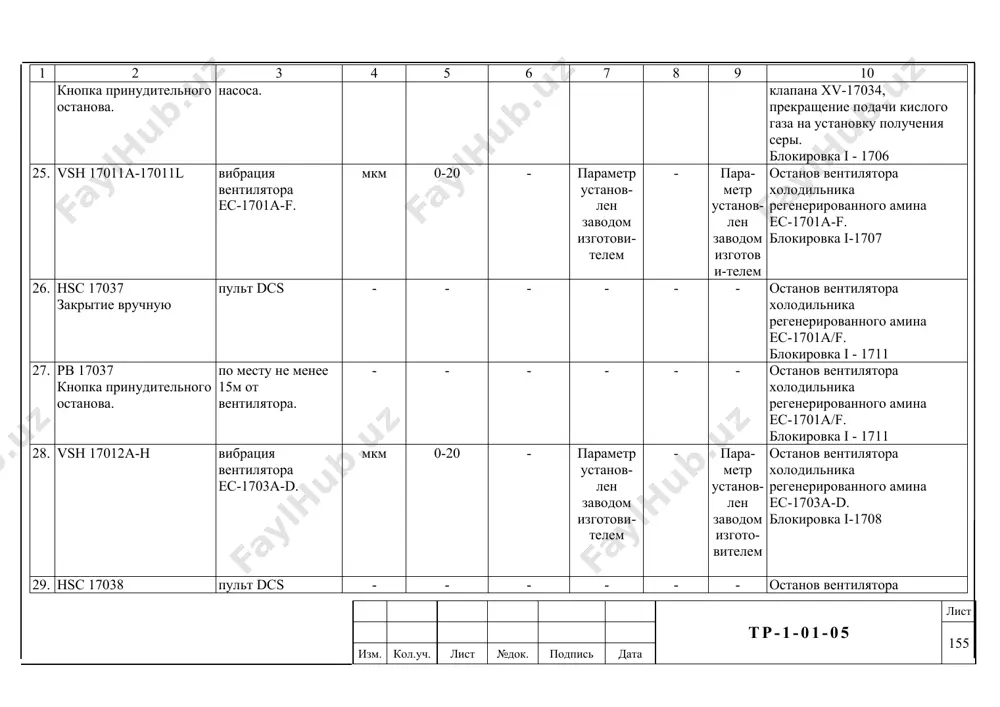

енасыщенного дэа к ес-1701а/-f м3/ч 352-542 351 - - - световая и звуковая сигнализация. 51. тс 17002hl -температура ненасыщенного амина в ес-1701а/-f 0с 40-60 10 85 - - световая и звуковая сигнализация. 52. ti 17011 hl -температура кислого газа после ес-1703 а/-d. 0с 55-60 10 85 - - световая и звуковая сигнализация. 53. осушка и разделение природного газа 54. рс 18003 давление метана после еа-1802х кпа (изб) 3030(3100 3024 3260 - - световая и звуковая сигнализация. 55. рс 18004 давление метана после еа-1802х кпа (изб) не более 3100 - 3260 - - световая и звуковая сигнализация. 56. рс 18001 давление этана после еа-1802х к еа‑1130 /факел кпа (изб) 600÷730 - 740 - - световая и звуковая сигнализация. 57. рс 18002 давление природного газа на выходе из сепаратора fa-1802 к da-1801 кпа (изб) 3390÷3450 3300 - - - световая и звуковая сигнализация. 58. ti 18004 температура этана после еа-1802х к еа-1130 …
