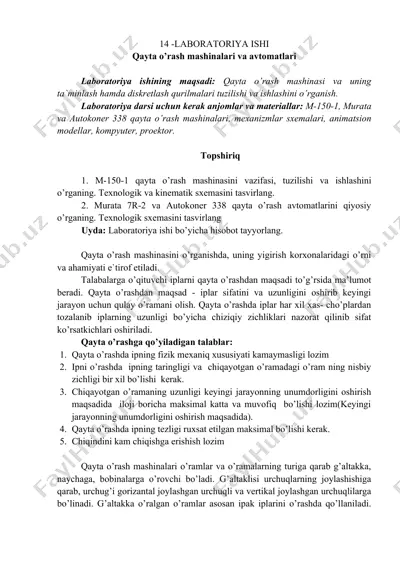

1-laboratoriya ishi 14 -laboratoriya ishi qayta o’rash mashinalari va avtomatlari laboratoriya ishining maqsadi: qayta o’rash mashinasi va uning ta`minlash hamda diskretlash qurilmalari tuzilishi va ishlashini o’rganish. laboratoriya darsi uchun kerak anjomlar va materiallar: m-150-1, murata va autokoner 338 qayta o’rash mashinalari, mexanizmlar sxemalari, animatsion modellar, kompyuter, proektor. topshiriq 1. m-150-1 qayta o’rash mashinasini vazifasi, tuzilishi va ishlashini o’rganing. texnologik va kinematik sxemasini tasvirlang. 2. murata 7r-2 va autokoner 338 qayta o’rash avtomatlarini qiyosiy o’rganing. texnologik sxemasini tasvirlang uyda: laboratoriya ishi bo’yicha hisobot tayyorlang. qayta o’rash mashinasini o’rganishda, uning yigirish korxonalaridagi o’rni va ahamiyati e`tirof etiladi. talabalarga o’qituvchi iplarni qayta o’rashdan maqsadi to’g’rsida ma’lumot beradi. qayta o’rashdan maqsad - iplar sifatini va uzunligini oshirib keyingi jarayon uchun qulay o’ramani olish. qayta o’rashda iplar har xil xas- cho’plardan tozalanib iplarning uzunligi bo’yicha chiziqiy zichliklari nazorat qilinib sifat ko’rsatkichlari oshiriladi. qayta o’rashga qo’yiladigan talablar: 1. qayta o’rashda ipning fizik mexaniq xususiyati kamaymasligi lozim …

2 / 8

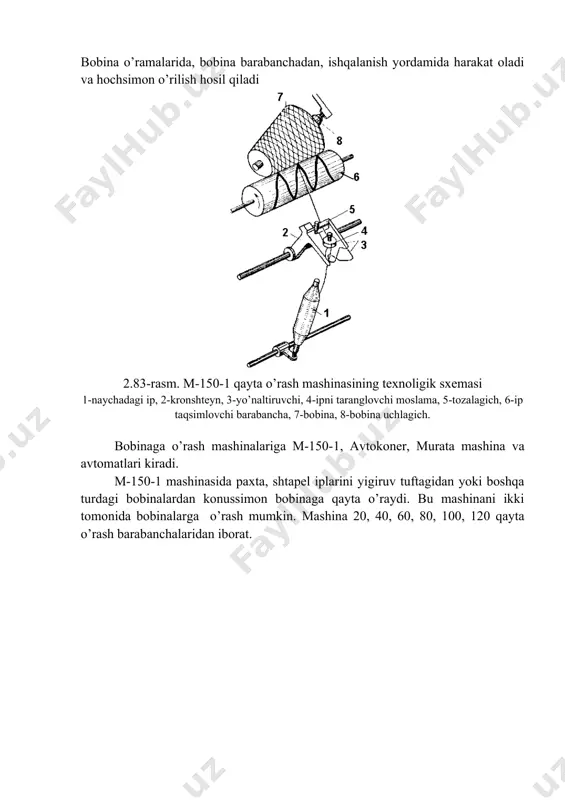

adi. bobina o’ramalarida, bobina barabanchadan, ishqalanish yordamida harakat oladi va hochsimon o’rilish hosil qiladi 2.83-rasm. m-150-1 qayta o’rash mashinasining texnoligik sxemasi 1-naychadagi ip, 2-kronshteyn, 3-yo’naltiruvchi, 4-ipni taranglovchi moslama, 5-tozalagich, 6-ip taqsimlovchi barabancha, 7-bobina, 8-bobina uchlagich. bobinaga o’rash mashinalariga m-150-1, avtokoner, murata mashina va avtomatlari kiradi. m-150-1 mashinasida paxta, shtapel iplarini yigiruv tuftagidan yoki boshqa turdagi bobinalardan konussimon bobinaga qayta o’raydi. bu mashinani ikki tomonida bobinalarga o’rash mumkin. mashina 20, 40, 60, 80, 100, 120 qayta o’rash barabanchalaridan iborat. 2.84-rasm. m-150-1 qayta o’rash mashinasining kinematik sxemasi ma`lumki, hozirda pishitilgan iplardan tayyorlashda qayta o’rovchi autoconer-338 rusumli avtomatning tuzilishi, ishlashi va uni boshqarishni o’rganishdir. hozirgi kunda yigirish korxonalarida qayta o’rash mashinalariga talab oshmoqda, natijada yakka iplarni pishitish imkoniyatlari oshmoqda. autoconer-338 rm ipni qayta o’rash mashinasida ishlaganda asosiy texnika xavfsizligi qoidalari. 1) to’xtatganda · mashinani o’rnatishda, qo’yilgan nuqsonni sozlashda energiya manbaini o’chirilganligi; · tashqaridan ulangan energiya manbai ham to’xtaganini tekshirish lozim. 2) ishlatganda mashinani …

3 / 8

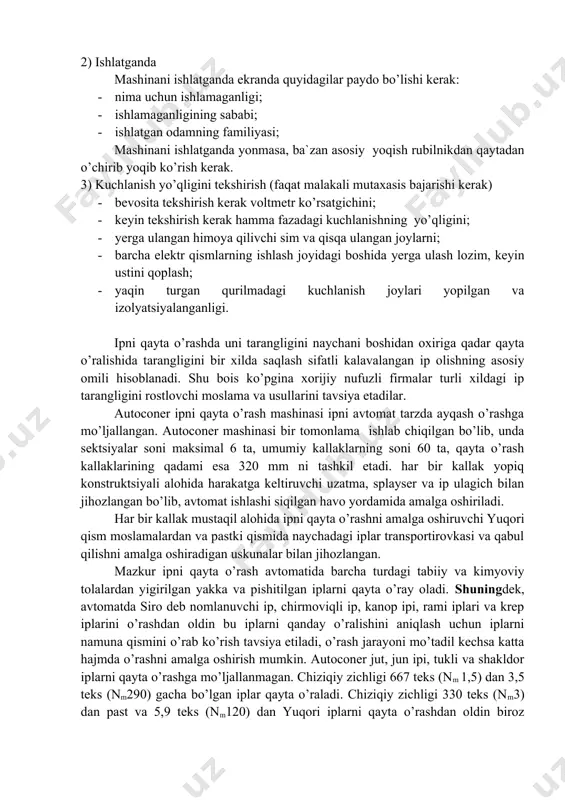

olyatsiyalanganligi. ipni qayta o’rashda uni tarangligini naychani boshidan oxiriga qadar qayta o’ralishida tarangligini bir xilda saqlash sifatli kalavalangan ip olishning asosiy omili hisoblanadi. shu bois ko’pgina xorijiy nufuzli firmalar turli xildagi ip tarangligini rostlovchi moslama va usullarini tavsiya etadilar. autoconer ipni qayta o’rash mashinasi ipni avtomat tarzda ayqash o’rashga mo’ljallangan. autoconer mashinasi bir tomonlama ishlab chiqilgan bo’lib, unda sektsiyalar soni maksimal 6 ta, umumiy kallaklarning soni 60 ta, qayta o’rash kallaklarining qadami esa 320 mm ni tashkil etadi. har bir kallak yopiq konstruktsiyali alohida harakatga keltiruvchi uzatma, splayser va ip ulagich bilan jihozlangan bo’lib, avtomat ishlashi siqilgan havo yordamida amalga oshiriladi. har bir kallak mustaqil alohida ipni qayta o’rashni amalga oshiruvchi yuqori qism moslamalardan va pastki qismida naychadagi iplar transportirovkasi va qabul qilishni amalga oshiradigan uskunalar bilan jihozlangan. mazkur ipni qayta o’rash avtomatida barcha turdagi tabiiy va kimyoviy tolalardan yigirilgan yakka va pishitilgan iplarni qayta o’ray oladi. shuningdek, avtomatda siro …

4 / 8

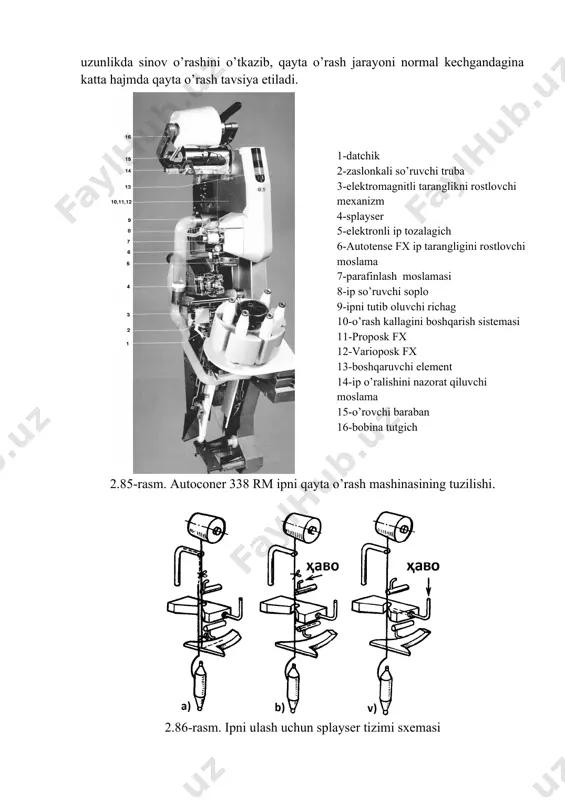

ini rostlovchi moslama 7-parafinlash moslamasi 8-ip so’ruvchi soplo 9-ipni tutib oluvchi richag 10-o’rash kallagini boshqarish sistemasi 11-proposk fx 12-varioposk fx 13-boshqaruvchi element 14-ip o’ralishini nazorat qiluvchi moslama 15-o’rovchi baraban 16-bobina tutgich 2.85-rasm. autoconer 338 rm ipni qayta o’rash mashinasining tuzilishi. 2.86-rasm. ipni ulash uchun splayser tizimi sxemasi a) ortiqcha qismlarni qirqish; b) ipga buram berish; v) 5 mpa bosim ostida havo berish. a) b) v) g) 2.87-rasm. splayser tizimida iplarni ulash a) parallel joylashgan iplar; b) ulanishdan ortiqcha qismlar qirqiladi; v) ipga buram beriladi; g) bir tekis ip hosil qilinadi 1-ip tutgich, 2-tuftak, 3-ip, 4-ballon so’ndirgich, 5-pastki ip tutgich, 6-qaychi, 7-ip nazoratchisi, 8-taranglovchi asbob, 9-ip parafinlovchi, 10-ip uchini so’rgichi, 11-ip tozalagich asbobi, 12-ip bog’lovchi asbob, 13-mikro tok uzgich, 14-richag, 15-barabancha, 16-bobina. 2.88-rasm. murata 7r-2 rusumli qayta o’rash avtomatida ipning taxtlash sxemasi. yaponiyaning murata 7r-2 rusmli qayta o’rash avtomatida: tuftakdagi ipning kamayib borichiga qarab ballan so’ndirgichni meyordagi o’lchamda sozlab borish; elektron …

5 / 8
