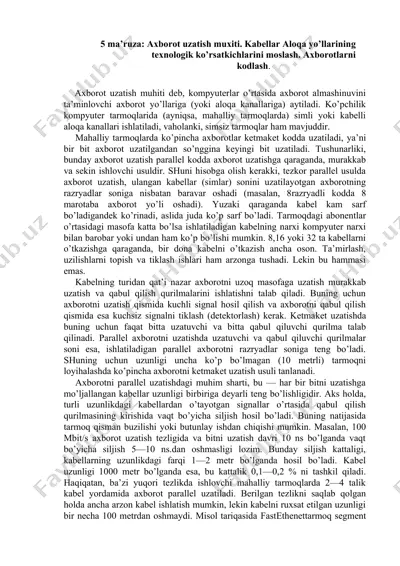

5 ma’ruza: axborot uzatish muxiti. kabellar aloqa yo’llarining texnologik ko’rsatkichlarini moslash. axborotlarni kodlash. axborot uzatish muhiti deb, kompyuterlar o’rtasida axborot almashinuvini ta’minlovchi axborot yo’llariga (yoki aloqa kanallariga) aytiladi. ko’pchilik kompyuter tarmoqlarida (ayniqsa, mahalliy tarmoqlarda) simli yoki kabelli aloqa kanallari ishlatiladi, vaholanki, simsiz tarmoqlar ham mavjuddir. mahalliy tarmoqlarda ko’pincha axborotlar ketmaket kodda uzatiladi, ya’ni bir bit axborot uzatilgandan so’nggina keyingi bit uzatiladi. tushunarliki, bunday axborot uzatish parallel kodda axborot uzatishga qaraganda, murakkab va sekin ishlovchi usuldir. shuni hisobga olish kerakki, tezkor parallel usulda axborot uzatish, ulangan kabellar (simlar) sonini uzatilayotgan axborotning razryadlar soniga nisbatan baravar oshadi (masalan, 8razryadli kodda 8 marotaba axborot yo’li oshadi). yuzaki qaraganda kabel kam sarf bo’ladigandek ko’rinadi, aslida juda ko’p sarf bo’ladi. tarmoqdagi abonentlar o’rtasidagi masofa katta bo’lsa ishlatiladigan kabelning narxi kompyuter narxi bilan barobar yoki undan ham ko’p bo’lishi mumkin. 8,16 yoki 32 ta kabellarni o’tkazishga qaraganda, bir dona kabelni o’tkazish ancha oson. ta’mirlash, uzilishlarni topish …

2 / 11

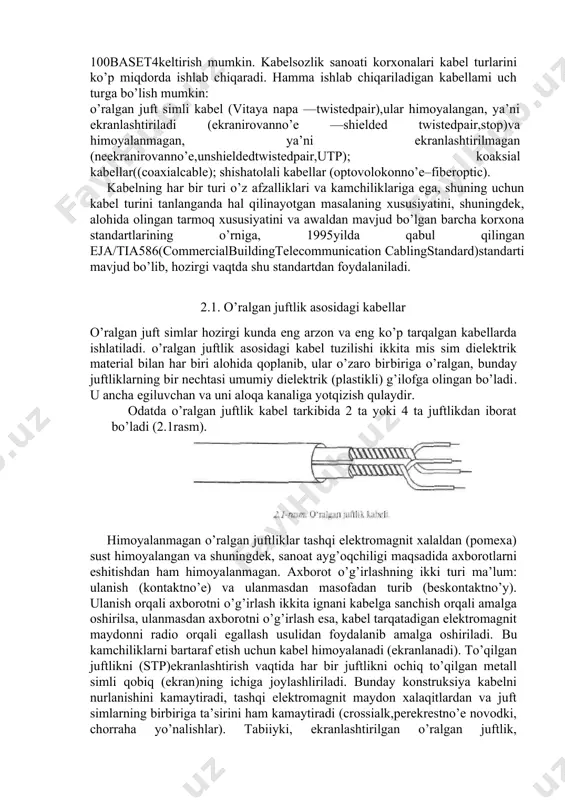

borotni parallel uzatishdagi muhim sharti, bu — har bir bitni uzatishga mo’ljallangan kabellar uzunligi birbiriga deyarli teng bo’lishligidir. aks holda, turli uzunlikdagi kabellardan o’tayotgan signallar o’rtasida qabul qilish qurilmasining kirishida vaqt bo’yicha siljish hosil bo’ladi. buning natijasida tarmoq qisman buzilishi yoki butunlay ishdan chiqishi mumkin. masalan, 100 mbit/s axborot uzatish tezligida va bitni uzatish davri 10 ns bo’lganda vaqt bo’yicha siljish 5—10 ns.dan oshmasligi lozim. bunday siljish kattaligi, kabellarning uzunlikdagi farqi 1—2 metr bo’lganda hosil bo’ladi. kabel uzunligi 1000 metr bo’lganda esa, bu kattalik 0,1—0,2 % ni tashkil qiladi. haqiqatan, ba’zi yuqori tezlikda ishlovchi mahalliy tarmoqlarda 2—4 talik kabel yordamida axborot parallel uzatiladi. berilgan tezlikni saqlab qolgan holda ancha arzon kabel ishlatish mumkin, lekin kabelni ruxsat etilgan uzunligi bir necha 100 metrdan oshmaydi. misol tariqasida fastethenettarmoq segment 100baset4keltirish mumkin. kabelsozlik sanoati korxonalari kabel turlarini ko’p miqdorda ishlab chiqaradi. hamma ishlab chiqariladigan kabellami uch turga bo’lish mumkin: o’ralgan juft simli kabel …

3 / 11

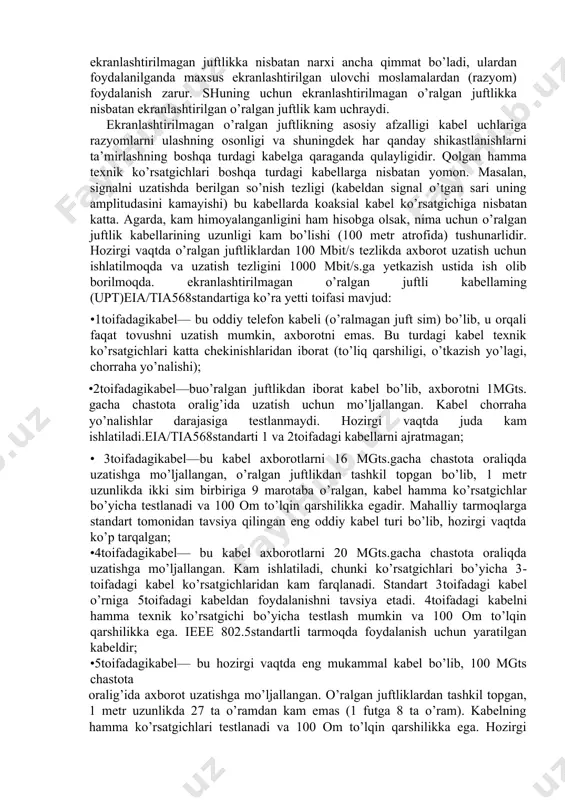

n kabellarda ishlatiladi. o’ralgan juftlik asosidagi kabel tuzilishi ikkita mis sim dielektrik material bilan har biri alohida qoplanib, ular o’zaro birbiriga o’ralgan, bunday juftliklarning bir nechtasi umumiy dielektrik (plastikli) g’ilofga olingan bo’ladi. u ancha egiluvchan va uni aloqa kanaliga yotqizish qulaydir. odatda o’ralgan juftlik kabel tarkibida 2 ta yoki 4 ta juftlikdan iborat bo’ladi (2.1rasm). himoyalanmagan o’ralgan juftliklar tashqi elektromagnit xalaldan (pomexa) sust himoyalangan va shuningdek, sanoat ayg’oqchiligi maqsadida axborotlarni eshitishdan ham himoyalanmagan. axborot o’g’irlashning ikki turi ma’lum: ulanish (kontaktno’e) va ulanmasdan masofadan turib (beskontaktno’y). ulanish orqali axborotni o’g’irlash ikkita ignani kabelga sanchish orqali amalga oshirilsa, ulanmasdan axborotni o’g’irlash esa, kabel tarqatadigan elektromagnit maydonni radio orqali egallash usulidan foydalanib amalga oshiriladi. bu kamchiliklarni bartaraf etish uchun kabel himoyalanadi (ekranlanadi). to’qilgan juftlikni (stp)ekranlashtirish vaqtida har bir juftlikni ochiq to’qilgan metall simli qobiq (ekran)ning ichiga joylashliriladi. bunday konstruksiya kabelni nurlanishini kamaytiradi, tashqi elektromagnit maydon xalaqitlardan va juft simlarning birbiriga ta’sirini ham kamaytiradi …

4 / 11

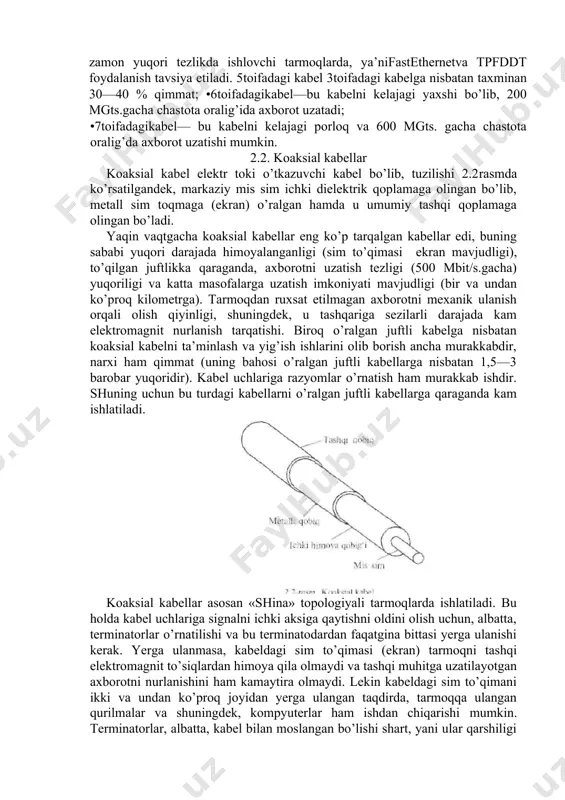

hda berilgan so’nish tezligi (kabeldan signal o’tgan sari uning amplitudasini kamayishi) bu kabellarda koaksial kabel ko’rsatgichiga nisbatan katta. agarda, kam himoyalanganligini ham hisobga olsak, nima uchun o’ralgan juftlik kabellarining uzunligi kam bo’lishi (100 metr atrofida) tushunarlidir. hozirgi vaqtda o’ralgan juftliklardan 100 mbit/s tezlikda axborot uzatish uchun ishlatilmoqda va uzatish tezligini 1000 mbit/s.ga yetkazish ustida ish olib borilmoqda. ekranlashtirilmagan o’ralgan juftli kabellaming (upt)eia/tia568standartiga ko’ra yetti toifasi mavjud: •1toifadagikabel— bu oddiy telefon kabeli (o’ralmagan juft sim) bo’lib, u orqali faqat tovushni uzatish mumkin, axborotni emas. bu turdagi kabel texnik ko’rsatgichlari katta chekinishlaridan iborat (to’liq qarshiligi, o’tkazish yo’lagi, chorraha yo’nalishi); •2toifadagikabel—buo’ralgan juftlikdan iborat kabel bo’lib, axborotni 1mgts. gacha chastota oralig’ida uzatish uchun mo’ljallangan. kabel chorraha yo’nalishlar darajasiga testlanmaydi. hozirgi vaqtda juda kam ishlatiladi.eia/tia568standarti 1 va 2toifadagi kabellarni ajratmagan; • 3toifadagikabel—bu kabel axborotlarni 16 mgts.gacha chastota oraliqda uzatishga mo’ljallangan, o’ralgan juftlikdan tashkil topgan bo’lib, 1 metr uzunlikda ikki sim birbiriga 9 marotaba o’ralgan, kabel …

5 / 11

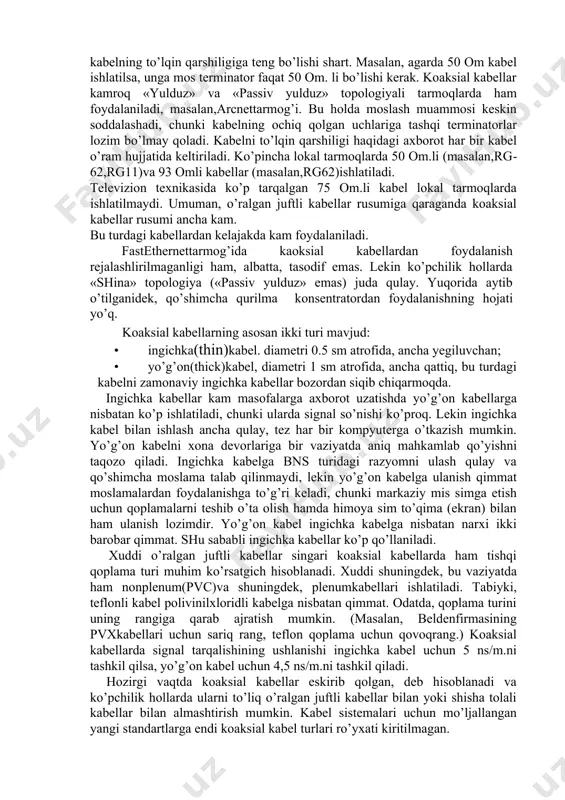

i vaqtda eng mukammal kabel bo’lib, 100 mgts chastota oralig’ida axborot uzatishga mo’ljallangan. o’ralgan juftliklardan tashkil topgan, 1 metr uzunlikda 27 ta o’ramdan kam emas (1 futga 8 ta o’ram). kabelning hamma ko’rsatgichlari testlanadi va 100 om to’lqin qarshilikka ega. hozirgi zamon yuqori tezlikda ishlovchi tarmoqlarda, ya’nifastethernetva tpfddt foydalanish tavsiya etiladi. 5toifadagi kabel 3toifadagi kabelga nisbatan taxminan 30—40 % qimmat; •6toifadagikabel—bu kabelni kelajagi yaxshi bo’lib, 200 mgts.gacha chastota oralig’ida axborot uzatadi; •7toifadagikabel— bu kabelni kelajagi porloq va 600 mgts. gacha chastota oralig’da axborot uzatishi mumkin. 2.2. koaksial kabellar koaksial kabel elektr toki o’tkazuvchi kabel bo’lib, tuzilishi 2.2rasmda ko’rsatilgandek, markaziy mis sim ichki dielektrik qoplamaga olingan bo’lib, metall sim toqmaga (ekran) o’ralgan hamda u umumiy tashqi qoplamaga olingan bo’ladi. yaqin vaqtgacha koaksial kabellar eng ko’p tarqalgan kabellar edi, buning sababi yuqori darajada himoyalanganligi (sim to’qimasi ekran mavjudligi), to’qilgan juftlikka qaraganda, axborotni uzatish tezligi (500 mbit/s.gacha) yuqoriligi va katta masofalarga uzatish …
