1 / 36

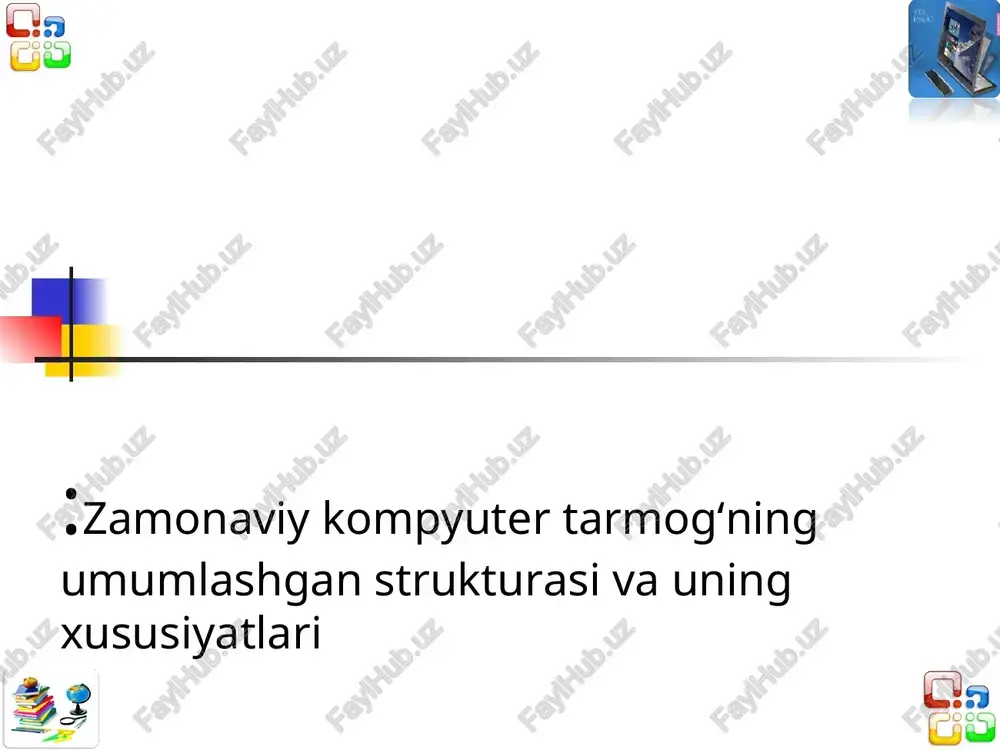

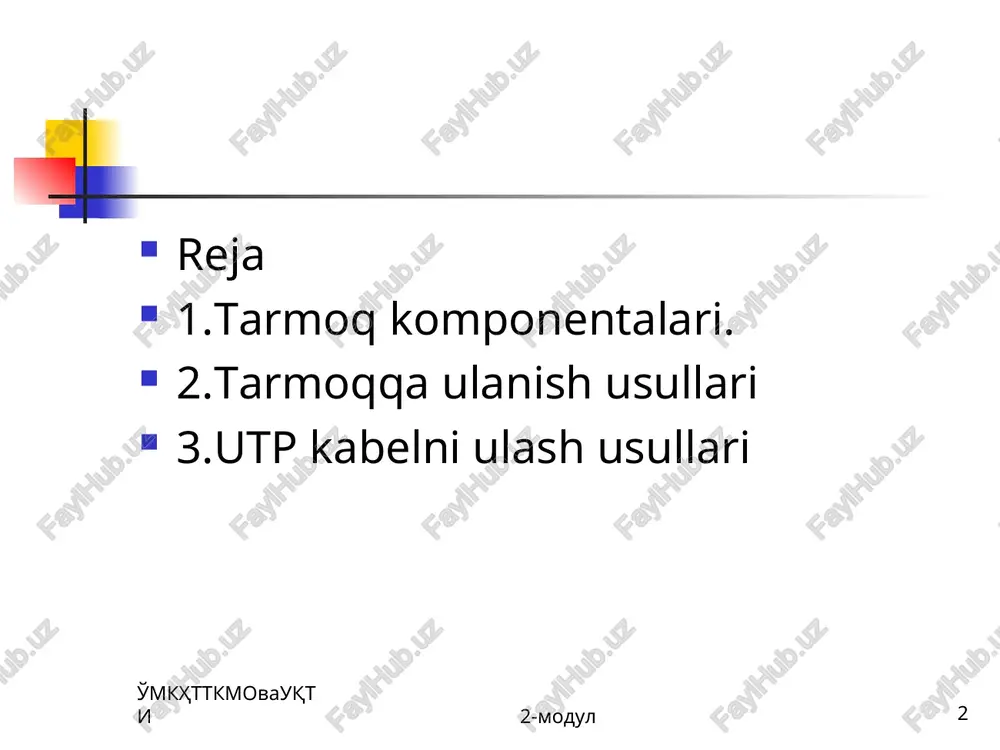

slayd 1 :zamonaviy kompyuter tarmog‘ning umumlashgan strukturasi va uning xususiyatlari reja 1.tarmoq komponentalari. 2.tarmoqqa ulanish usullari 3.utp kabelni ulash usullari o'mkhttkmovauqti 2-modul * 2-modul * 3-rasm. koaksial kabel. markazida izolyatsiya qilingan qalin mis sim va bu sim atrofidagi ko’p tolali simdan iborat kabel televizor va antennani ulashda ishlatiladigan kabel koaksial kabelga misol bo’la oladi. uzoq masofalarda lokal tarmoq yaratishda koaksial kabeldan foydalanish qulay. u shovqinlarga xam qarshi yaxshi himoyalangan bo’lib, ma’lumot uzatish tezligi buralma juftga nisbatan ancha yuqori (buralma juftda 16-100 mbit/sek, ammo koaksial kabelda 200 mbit/sek). ko’pgina bir necha koaksial kabellar birlashtiriladi * * 4-rasm. optik tolali kabel bu tolalarning ichi bush bo’lib, ichki tomoni yoruglikni aks ettiradi va aynan elektr impulslarni emas, balki yoruglikni uzatadi. xar biri soch tolasidek ingichka tolalar bir sekundda milliardlab impulslarni uzata oladi. 0,12 dyuym (3 mm) kalinlikdagi kabelga birlashtirilgan tolalar bir vaqtda 250-500 mingta suxbatni uzata oladi. bundan tashqari, yoruglikka tashki elektromagnit to’lqinlar …

2 / 36

da uzatadi. mikroto’lqin chastotasi 1 ggts va undan yuqori. bu to’lqinlarni uzatish va qabul qilish uchun maxsus antennalardan foydalaniladi. bu antennalar tepaliklarda joylashtiriladi, chunki bu to’lqin to’g’ri chiziq bo’ylab tarkaladi va tusiklarni aylanib uta olmaydi. shuning uchun uzatuvchi va qabul qiluvchi bir-biriga “qarab” turishi kerak. * * mikroto’lqinlarni uzatish va qabul qilishda yerdagi balandlikdagi stantsiyalarni yaratish ma’lum qiyinchiliklarga olib keladi. bu qiyinchiliklarni bartaraf etish uchun “uchar stantsiyalar” - ya’ni yuldoshlar yaratilgan. fazodagi yuldosh va yerdagi antenna urtasida tusik bulmaydi va antenna balandlikda joylashishi xam shart emas. odatda bu yuldoshlar 22300 milya (36800 km) balandlikda yer atrofida o’z orbitalarida aylanishlari kerak. ba’zi yangi tizimlarda ular pastrokda “joylashgan”. ularning aylanish tezligi yerning o’z o’qi atrofida aylanish tezligi bilan bir xilligi sababli ular yerga nisbatan “xarakatsiz”. ular kuyosh batareyalariga ega. ular ma’lumotni bir antennadan qabul qilib boshqasiga uzatishga, shuningdek, xam raqamli, xam analogli signallarni uzatishga qodir. o'zbek tilida cisco kursi, 1-dars tarmoq haqida …

3 / 36

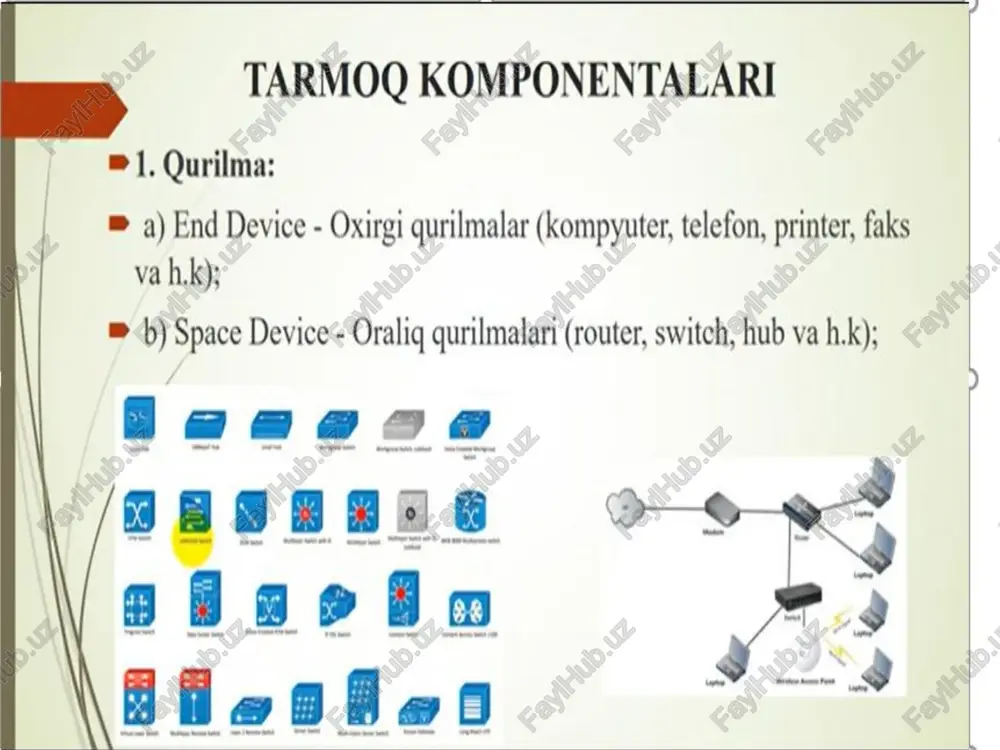

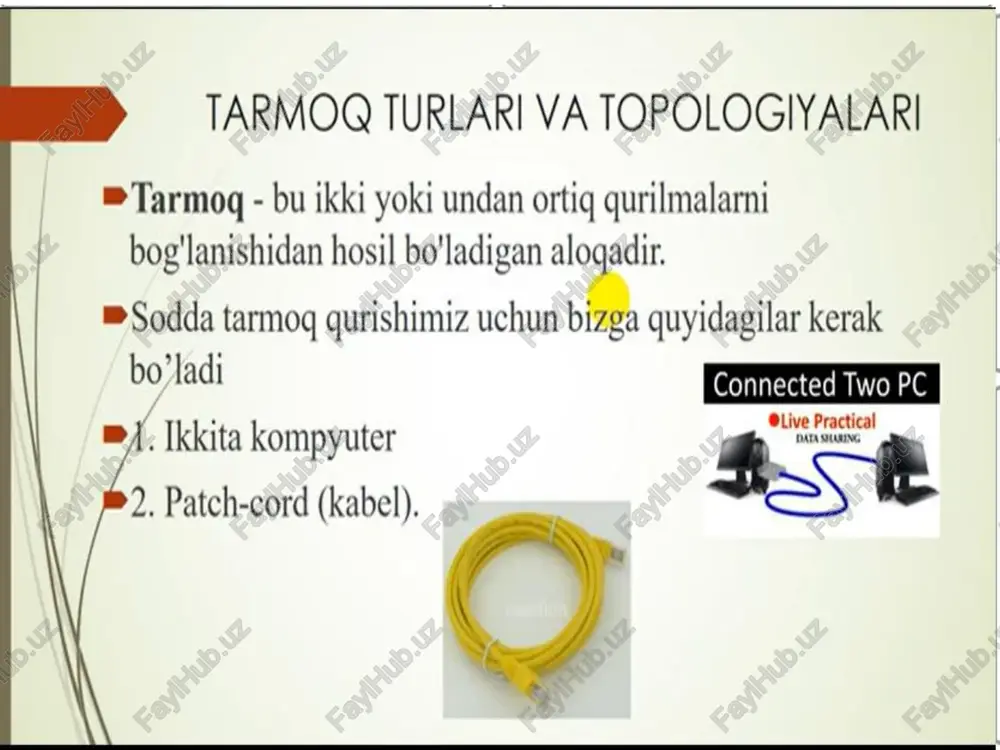

$o'rgazmali namoyish amaliy mashq bajarish innovatsion metodlardan foydalanganda faqat ma'ruza o'tilganda o'mkhttkmovauqti 2-modul * 2-modul o'mkhttkmovauqti 2-modul * 2-modul \ we tarmoq turlari va topologiyalari ™tarmog - bu ikki yoki undan ortiq qurilmalarni bog'lanishidan hosil bo'ladigan alogadir. ™sodda tarmog qurishimiz uchun b quyidagilar kerak bo/ladi comes m1. ikkita kompyuter 2. patch-cord (kabel). tarmoq turlari = pan (personal area network) — ko'pi bilan 8ta qatnashchilar mayjud bo'lishi mumkin va radius qamrovi 30 metrgacha. ™lan (local area network) — 10 tadan 100 gacha foydalanuvchilar mavjud i mumkin va radius qamrovi 100 metrgacha. =can ( pus area network) — o'ziga bir necha lan tarmoglarini birlashtiradi. katta va ko'p segmentli lan hosil qilinadi. ™man (metropolitan area network) — shahar qamrovidagi tarmoq. 1000 metr masofani o'zida qamrab oladi va o'zida 1000 ta foydalanuvchilarni o'ziga birlashtiradi. wan (wide area network) — global kompyuter tarmog'i hisoblanadi. million abonentlarni o'zida birlashtiradi (internet). tarmoq komponentalari = 1. qurilma: ® …$

4 / 36

ial kabel narxi bilan tenglashib qolgan. birog, bu holda maxsus qabul qiluvchi va uzatuvchi qurilmalardan foydalanish kerak. bu qurilmalar yorug‘lik signalini elektr signaliga va teskariga o‘zgartirib berishi uchun xizmat giladi. bunday qurilmalar tarmog narxini sezilarli darajada oshirib yuboradi. la plastik qobiq shisha qobiq yadro - shatfof 1.2.8-rasm. optik tolali kabel shisha qoplama ex tashqi pvx qoplama markaziy tola 1.2.2- jadvalda oddiy va keng to‘lqinli koaksial kabelga asoslangan aloga kanalining ko‘rsatkichlari keltirilgan. 1.2.2-jadval ko‘rsatkichlar standart kabel keng ko‘lamli kanalning maksimal uzunligi 2 km 10-15 km ma‘lumotlarni uzatish tezligi 1 — 50 mbit/s 100 — 140 mbit/s uzatish holati yarim dupleks dupleks elektromagnit va radio 50 db 85 db chastotali yo‘nalishlarning ta‘sirining so‘nishi ulanishlar soni switch, switch router ulash uchun ishlatiladi. i = | geno-opanxesbiit 10-opahxebbiit = co 2 ge lopanxesin opakxesbiii| ee) 2 3 ceh |6eno-senénoih geno-senéhuii| “3 4 ga conn chhkh| sd 4, 5 cum |6eno-cmnnit geno-cunii | em 5 …

5 / 36

$adreslar hisobiga faqatgina anig portga yuboradi. tarmog kommutatorining ishlash prinsipi simlar, kabellar va wifi /_® ‘got sdeee = kompyutertarmoglar! \.,$
