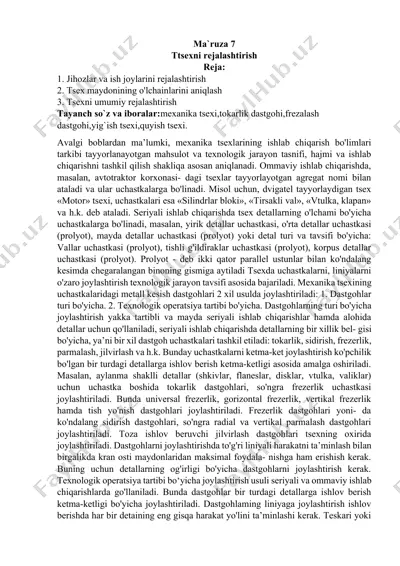

ma`ruza 7 ttsexni rejalashtirish reja: 1. jihozlar va ish joylarini rejalashtirish 2. tsex maydonining o'lchainlarini aniqlash 3. tsexni umumiy rejalashtirish tayanch so`z va iboralar:mexanika tsexi,tokarlik dastgohi,frezalash dastgohi,yig`ish tsexi,quyish tsexi. avalgi boblardan ma’lumki, mexanika tsexlarining ishlab chiqarish bo'limlari tarkibi tayyorlanayotgan mahsulot va texnologik jarayon tasnifi, hajmi va ishlab chiqarishni tashkil qilish shakliqa asosan aniqlanadi. ommaviy ishlab chiqarishda, masalan, avtotraktor korxonasi- dagi tsexlar tayyorlayotgan agregat nomi bilan ataladi va ular uchastkalarga bo'linadi. misol uchun, dvigatel tayyorlaydigan tsex «motor» tsexi, uchastkalari esa «silindrlar bloki», «tirsakli val», «vtulka, klapan» va h.k. deb ataladi. seriyali ishlab chiqarishda tsex detallarning o'lchami bo'yicha uchastkalarga bo'linadi, masalan, yirik detallar uchastkasi, o'rta detallar uchastkasi (prolyot), mayda detallar uchastkasi (prolyot) yoki detal turi va tavsifi bo'yicha: vallar uchastkasi (prolyot), tishli g'ildiraklar uchastkasi (prolyot), korpus detallar uchastkasi (prolyot). prolyot - deb ikki qator parallel ustunlar bilan ko'ndalang kesimda chegaralangan binoning gismiga aytiladi tsexda uchastkalarni, liniyalarni o'zaro joylashtirish texnologik jarayon tavsifi asosida …

2 / 11

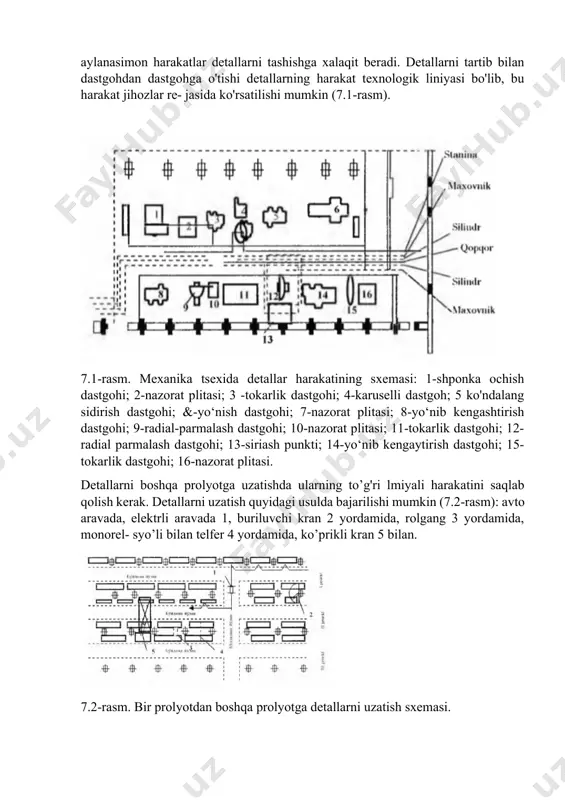

, flaneslar, disklar, vtulka, valiklar) uchun uchastka boshida tokarlik dastgohlari, so'ngra frezerlik uchastkasi joylashtiriladi. bunda universal frezerlik, gorizontal frezerlik, vertikal frezerlik hamda tish yo'nish dastgohlari joylashtiriladi. frezerlik dastgohlari yoni- da ko'ndalang sidirish dastgohlari, so'ngra radial va vertikal parmalash dastgohlari joylashtiriladi. toza ishlov beruvchi jilvirlash dastgohlari tsexning oxirida joylashtiriladi. dastgohlarni joylashtirishda to'g'ri liniyali harakatni ta’minlash bilan birgalikda kran osti maydonlaridan maksimal foydala- nishga ham erishish kerak. buning uchun detallarning og'irligi bo'yicha dastgohlarni joylashtirish kerak. texnologik operatsiya tartibi bo‘yicha joylashtirish usuli seriyali va ommaviy ishlab chiqarishlarda go'llaniladi. bunda dastgohlar bir turdagi detallarga ishlov berish ketma-ketligi bo'yicha joylashtiriladi. dastgohlaming liniyaga joylashtirish ishlov berishda har bir detaining eng gisqa harakat yo'lini ta’minlashi kerak. teskari yoki aylanasimon harakatlar detallarni tashishga xalaqit beradi. detallarni tartib bilan dastgohdan dastgohga o'tishi detallarning harakat texnologik liniyasi bo'lib, bu harakat jihozlar re- jasida ko'rsatilishi mumkin (7.1-rasm). 7.1-rasm. mexanika tsexida detallar harakatining sxemasi: 1-shponka ochish dastgohi; 2-nazorat plitasi; 3 -tokarlik dastgohi; …

3 / 11

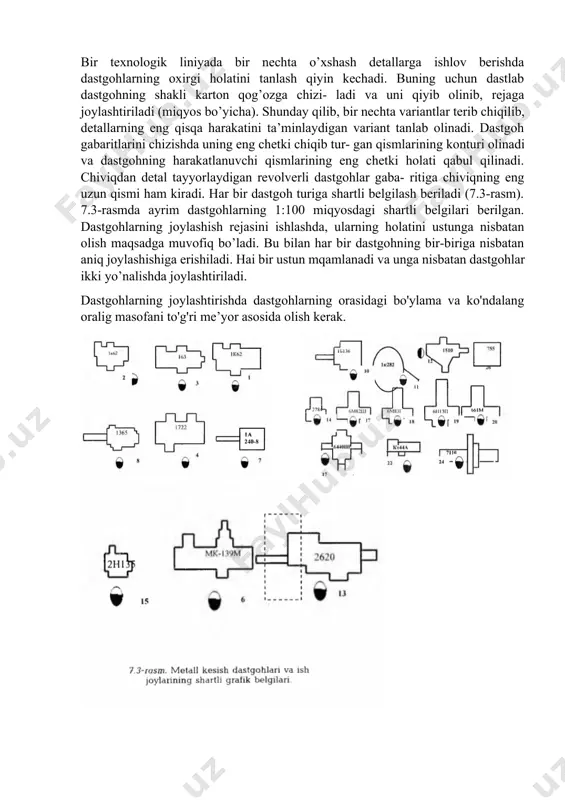

bilan. 7.2-rasm. bir prolyotdan boshqa prolyotga detallarni uzatish sxemasi. bir texnologik liniyada bir nechta o’xshash detallarga ishlov berishda dastgohlarning oxirgi holatini tanlash qiyin kechadi. buning uchun dastlab dastgohning shakli karton qog’ozga chizi- ladi va uni qiyib olinib, rejaga joylashtiriladi (miqyos bo’yicha). shunday qilib, bir nechta variantlar terib chiqilib, detallarning eng qisqa harakatini ta’minlaydigan variant tanlab olinadi. dastgoh gabaritlarini chizishda uning eng chetki chiqib tur- gan qismlarining konturi olinadi va dastgohning harakatlanuvchi qismlarining eng chetki holati qabul qilinadi. chiviqdan detal tayyorlaydigan revolverli dastgohlar gaba- ritiga chiviqning eng uzun qismi ham kiradi. har bir dastgoh turiga shartli belgilash beriladi (7.3-rasm). 7.3-rasmda ayrim dastgohlarning 1:100 miqyosdagi shartli belgilari berilgan. dastgohlarning joylashish rejasini ishlashda, ularning holatini ustunga nisbatan olish maqsadga muvofiq bo’ladi. bu bilan har bir dastgohning bir-biriga nisbatan aniq joylashishiga erishiladi. hai bir ustun mqamlanadi va unga nisbatan dastgohlar ikki yo’nalishda joylashtiriladi. dastgohlarning joylashtirishda dastgohlarning orasidagi bo'ylama va ko'ndalang oralig masofani to'g'ri me’yor …

4 / 11

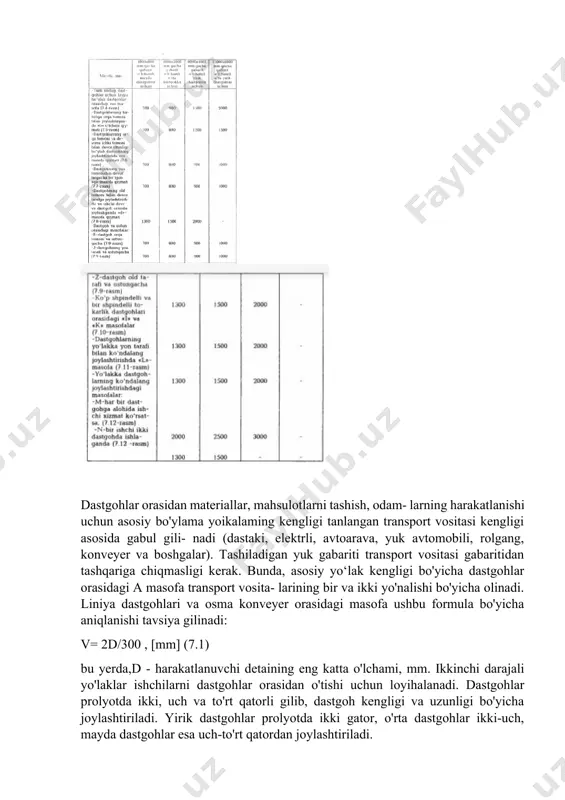

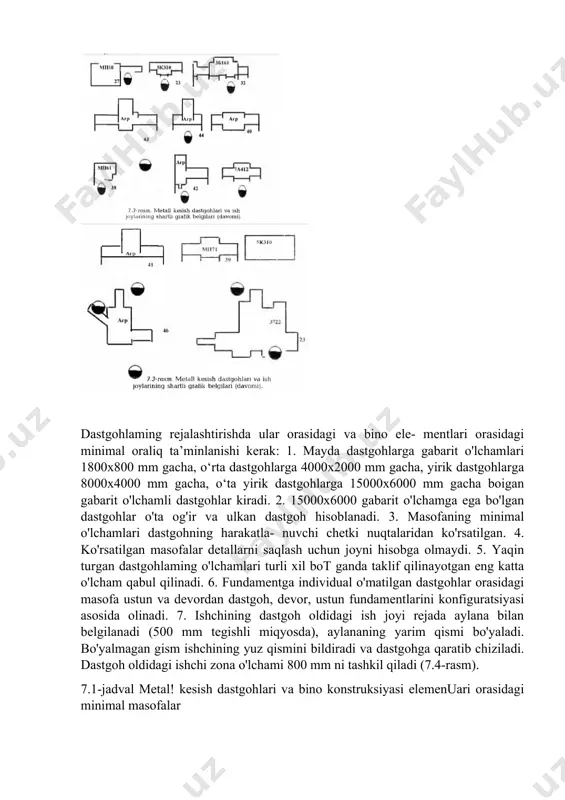

qilinadi. 6. fundamentga individual o'matilgan dastgohlar orasidagi masofa ustun va devordan dastgoh, devor, ustun fundamentlarini konfiguratsiyasi asosida olinadi. 7. ishchining dastgoh oldidagi ish joyi rejada aylana bilan belgilanadi (500 mm tegishli miqyosda), aylananing yarim qismi bo'yaladi. bo'yalmagan gism ishchining yuz qismini bildiradi va dastgohga qaratib chiziladi. dastgoh oldidagi ishchi zona o'lchami 800 mm ni tashkil qiladi (7.4-rasm). 7.1-jadval metal! kesish dastgohlari va bino konstruksiyasi elemenuari orasidagi minimal masofalar dastgohlar orasidan materiallar, mahsulotlarni tashish, odam- larning harakatlanishi uchun asosiy bo'ylama yoikalaming kengligi tanlangan transport vositasi kengligi asosida gabul gili- nadi (dastaki, elektrli, avtoarava, yuk avtomobili, rolgang, konveyer va boshgalar). tashiladigan yuk gabariti transport vositasi gabaritidan tashqariga chiqmasligi kerak. bunda, asosiy yo‘lak kengligi bo'yicha dastgohlar orasidagi a masofa transport vosita- larining bir va ikki yo'nalishi bo'yicha olinadi. liniya dastgohlari va osma konveyer orasidagi masofa ushbu formula bo'yicha aniqlanishi tavsiya gilinadi: v= 2d/300 , [mm] (7.1) bu yerda,d - harakatlanuvchi detaining eng katta …

5 / 11

gabarit o'lchamlariga bog'liqdir. quyida mexanika tsexlari uchun keng tarqalgan prolyot kengliklari ko'rsatilgan: —yengil mashinasozlik uchun 18 metr. -o'rta mashinasozlik uchun 18 va 24 metr. —og'ir mashinasozlik uchun 24; 30; 36 metr. mexanika tsexining barcha prolyotlari bir xil qilib olinadi. ba'zi holatda, masalan, yirik dastgohlar ham joylatirilganida, boshqalarga nisbatan prolyot 1,2 barobar keng qabul qilinadi. ustunning o'glari orasidagi bo'ylama yo'nalishidagi masofa ustun qadami deb ataladi. odatda, u 6; 9 metr, ba’zida 12 m qilib, bino materiali va konstruksiyasiga, asosan qabul gilinadi. ustunlar orasidagi ko'ndalang va bo'ylama yo'nalishidagi masofa ustun turi deyiladi va u mexanika tsexlarida 18x6 va 24x6 m yoki 18x12 m va 24x12 m, og'ir mashinasozlikda 30x6 va 36x6 m, ay- rim holatlarda ustun qadami 9 va 12 m olinadi. avtotraktorsoz- likda, odatda, 18x6m va 24x6m yoki 18x12 va 24x12 m olinadi. prolyotning uzunligi qatorda joylashgan ishlab chigarish va yordamchi bo'limlar, yo'laklar va boshqa uchastkalar o'lchamlari yig'indisi orqali aniqlanadi. prolyot …
