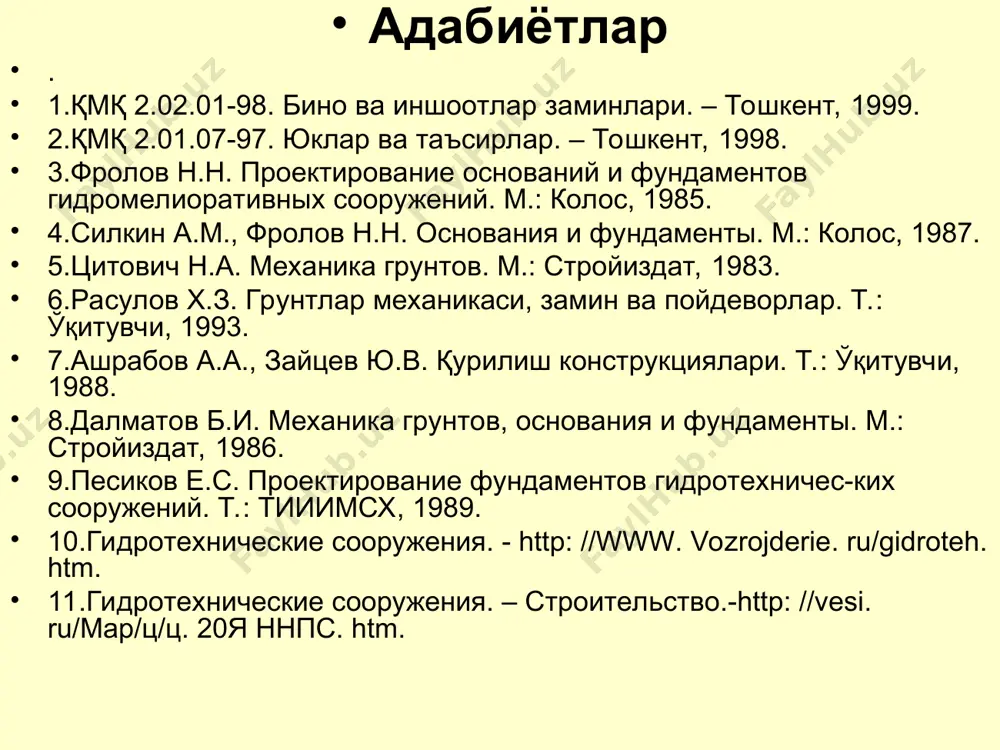

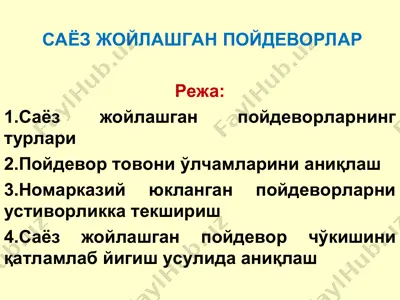

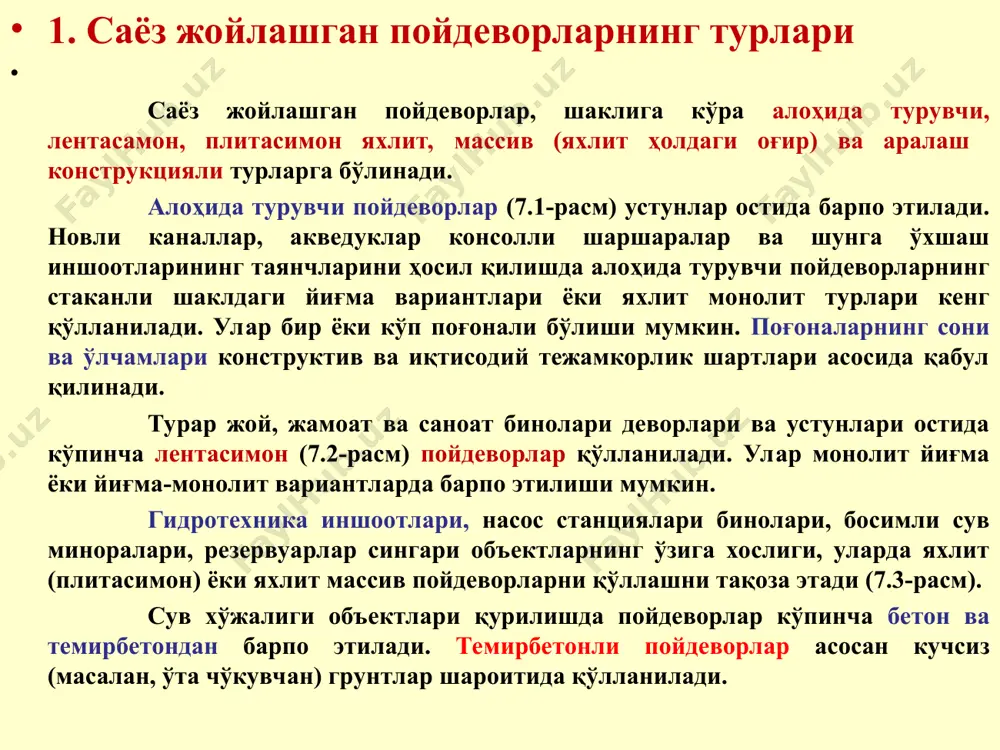

слайд 1 саёз жойлашган пойдеворлар режа: 1.саёз жойлашган пойдеворларнинг турлари 2.пойдевор товони ўлчамларини аниқлаш 3.номарказий юкланган пойдеворларни устиворликка текшириш 4.саёз жойлашган пойдевор чўкишини қатламлаб йигиш усулида аниқлаш адабиётлар . 1.қмқ 2.02.01-98. бино ва иншоотлар заминлари. – тошкент, 1999. 2.қмқ 2.01.07-97. юклар ва таъсирлар. – тошкент, 1998. 3.фролов н.н. проектирование оснований и фундаментов гидромелиоративных сооружений. м.: колос, 1985. 4.силкин а.м., фролов н.н. основания и фундаменты. м.: колос, 1987. 5.цитович н.а. механика грунтов. м.: стройиздат, 1983. 6.расулов х.з. грунтлар механикаси, замин ва пойдеворлар. т.: ўқитувчи, 1993. 7.ашрабов а.а., зайцев ю.в. қурилиш конструкциялари. т.: ўқитувчи, 1988. 8.далматов б.и. механика грунтов, основания и фундаменты. м.: стройиздат, 1986. 9.песиков е.с. проектирование фундаментов гидротехничес-ких сооружений. т.: тииимсх, 1989. 10.гидротехнические сооружения. - http: //www. vozrojderie. ru/gidroteh. htm. 11.гидротехнические сооружения. – строительство.-http: //vesi. ru/map/ц/ц. 20я ннпс. htm. 1. саёз жойлашган пойдеворларнинг турлари саёз жойлашган пойдеворлар, шаклига кўра алоҳида турувчи, лентасамон, плитасимон яхлит, массив (яхлит ҳолдаги оғир) ва аралаш …

2 / 16

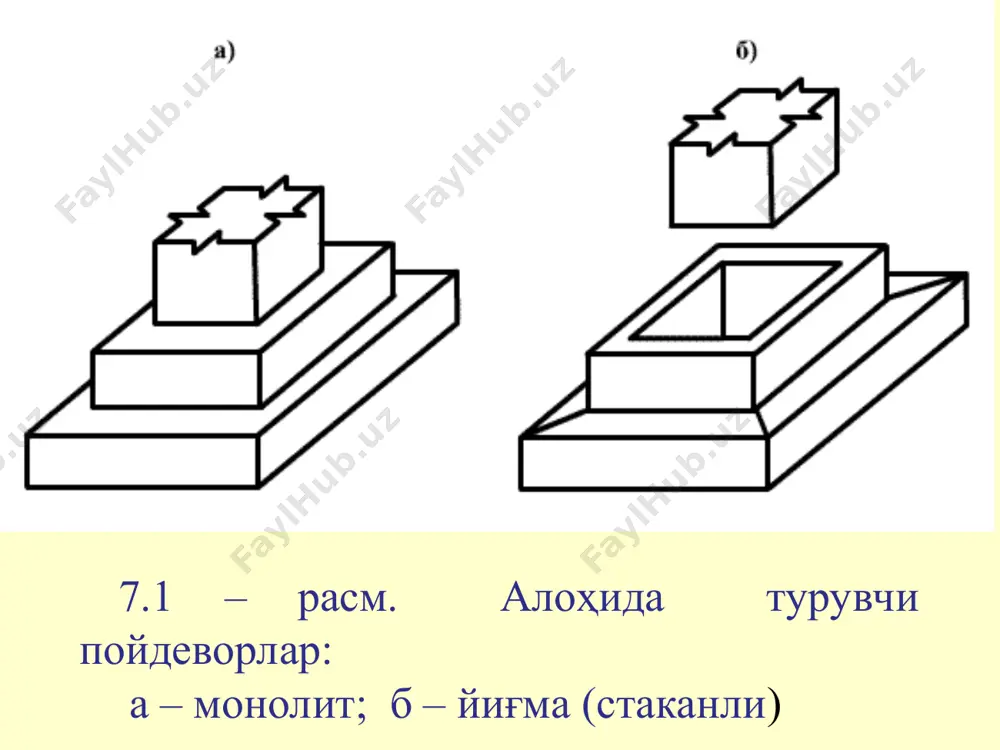

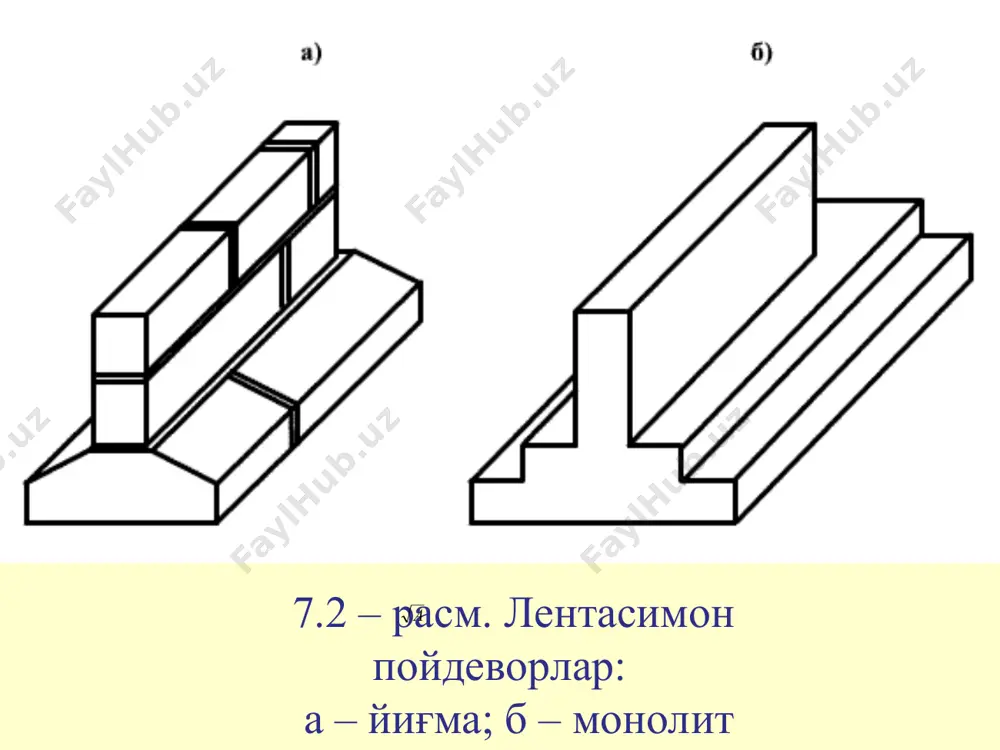

лар сингари объектларнинг ўзига хослиги, уларда яхлит (плитасимон) ёки яхлит массив пойдеворларни қўллашни тақоза этади (7.3-расм). сув хўжалиги объектлари қурилишда пойдеворлар кўпинча бетон ва темирбетондан барпо этилади. темирбетонли пойдеворлар асосан кучсиз (масалан, ўта чўкувчан) грунтлар шароитида қўлланилади. 7.1 – расм. алоҳида турувчи пойдеворлар: а – монолит; б – йиғма (стаканли) 7.2 – расм. лентасимон пойдеворлар: а – йиғма; б – монолит иш шароитига кўра, саёз жойлашган пойдеворлар бикр (сиқилишга нисбатан мустахкамлиги буйича) ёки эгилувчан бўлиши мумкин. маълумки, эгилиш жараёнида бетон пойдевор қисмларида ҳосил бўладиган чўзувчи зўриқишларга жуда кучсиз қаршилик кўрсатади. шу сабабли, бетондан тайёрланадиган пойдеворлар фақат сиқилишга ишлайдиган (бикр) тузилишда конструкцияланиши лозим. бу талабни таъминлаш бикрлик бурчаги()ни тайинлаш орқали амалга оширилади. бикрлик бурчагининг қиймати грунтга узатиладиган босим, пойдеворнинг конструктив тури ва бетоннинг марказий сиқилишга мустаҳкамлиги бўйича синфига боғлиқ ҳолда қабул қилинади. эгилувчан пойдеворлар асосан темирбетондан барпо этилади. бундай пойдеворларни лойиҳалаш қоидалари «инженерлик конструкциялари» фанида туликрок ўрганилиши сабабли, келгусида фақат бикр …

3 / 16

л қилиш мумкин. (7.1)-формула q нинг ифодасини ҳисобга олиб, бироз ўзгартирилган шаклда ёзилса: n  a r - a d п п , (7.3) (7.3)-нинг тенглик шартидан пойдевор товони юзасини аниқлаш формуласи келиб чиқади: a = n / (r - d п п ) (7.4) пойдевор остки юзасининг ўлчамлари (b – кенглиги ва l – узунлиги) девор ёки устун ўлчамлари ҳамда шаклига асосланган ҳолда «а» юза бўйича бажариладиган геометрик ҳисоблар асосида қабул қилинади. масалан, квадрат шакли пойдеворда b = l = ; тўғри тўртбурчак ёки лентасимон пойдеворда, агар унинг узунлиги маълум бўлса b = а/l ва ҳ. к. кўрилади. 7.4 – расм. марказий юкланган пойдевор ҳисобига доир схема пойдевор товонининг ўлчамлари аниқлангандан сўнг, (грунтнинг ҳисобий қаршилиги ҳисобланади ва тегишли шартлар текшириб кўрилади. агар бу шарт бажарилса, заминдаги грунт чизиқли деформацияланиш қонуниятига бўйсунган ҳолда ишлайди деб қаралади ва зарур бўлса, пойдеворнинг чўкиши (s) ҳисоблаб топилади ва s  su шарт текшириб …

4 / 16

эга: c my/m a > na , (7.7) бу ерда c – заминдаги грунтнинг иш шароити коэффициенти; mу-вертикал (ушлаб турувчи) юкларнинг пойдевор ағдарилиш қиррасига нисбатан моменти; ma – ташқи агдарувчи юк моменти; na – устиворликнинг ишончлилик (заҳира) коэффициенти. пойдеворнинг силжишга устиворлик шарти қуйидагича: с f n/т > nc , (7.8) бу ерда f – пойдевор материалининг грунт бўйича ишқаланиш коэффициенти; n – вертикал юклар йиғиндиси; т – горизонтал юк (таъсир); nc – силжишга устиворликнинг ишончлилик коэффициенти (иншоотнинг капиталлиги бўйича синфига боғлиқ). 4. саёз жойлашган пойдевор чўкишини қатламлаб йиғиш усулида аниқлаш чўкиш пойдевор заминидаги грунтларнинг сиқилиши ҳисобига содир бўлади. чўкиш миқдори (s) ни аниқлаш одатда графоаналитик усулда қуйидаги тартибда бажарилади. 1.пойдевор тасвири грунт қатламлари билан биргаликда 1:50 ёки 1:100 масштабда миллиметрли қоғозга туширилади (7.6-расм). 2.пойдевор товони сатҳидаги зичловчи босим қиймати ҳисобланади: pз = p - d  . (7.9) 3.чуқурлик ошган сайин камайиб борувчи қўшимча кучланишлар қийматлари аниқланади: zp = крз …

5 / 16

фик усулда аниқланади. яъни эгри чизиқли эпюрадан поғонали эпюрага ўтилади. 8.пойдеворнинг чўкиши қуйидаги формула бўйича ҳисобланади: s = 0,8hi zpi/ei , (7.11) бу ерда hi – шартли қатламчалар қалинликлари; еi – ушбу қатламлар чегарасидаги грунтларнинг деформация модуллари. назорат саволлари: 1.саёз жойлашган пойдеворлар конструкцияси бўйича қандай турларга бўлинади? 2.плитасимон ва массив пойдеворларнинг қўлланилиш соҳаларини эсланг. 3.бикр ва эгилувчан пойдеворлар деганда нимани тушунасиз? 4.марказий юкланган пойдевордан заминга узатиладиган босимнинг максимал қиймати қандай ифода бўйича аниқланади? 5.марказий юкланган пойдеворнинг ўлчамлари қандай тартибда аниқланади? 6.номарказий юкланган пойдевор товони орқали заминга узатиладиган босимнинг максимал ва минимал қийматларини аниқлаш ифодасини эсланг. 7.номарказий юкланган пойдевор қандай тартибда лойиҳаланади? 8.номарказий юкланган пойдеворнинг ағдарилиш ва силжиш бўйича устиворликларини таъминлаш шартлари қандай кўринишларда ёзилади? 9.қатламлаб жамлаш усули бўйича пойдевор замини чўкишини аниқлаш тартибини эсланг. 10.пойдевор чўкишини қатламлаб жамлаш усули бўйича ҳисоблашда қўшимча кучланишлар қандай формула бўйича аниқланади? 11.пойдевор чўкишини аниқлаш ифодасини эсланг, бу ифода қандай қонуниятга асосланиб тузилган? эътиборларингиз учун …
