lokal tarmoqda vlan lar o‘rtasida marshrutizatsiyani amalga oshirish va vtp protokolini ishlash

DOCX 13 pages 341.3 KB Free download

Page preview (5 pages)

Scroll down 👇
1 / 13

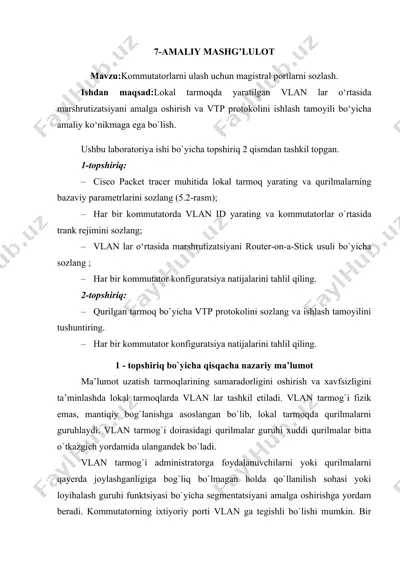

7-amaliy mashg’lulot mavzu:kommutatorlarni ulash uchun magistral portlarni sozlash. ishdan maqsad:lokal tarmoqda yaratilgan vlan lar o‘rtasida marshrutizatsiyani amalga oshirish va vtp protokolini ishlash tamoyili bo‘yicha amaliy ko‘nikmaga ega bo`lish. ushbu laboratoriya ishi bo`yicha topshiriq 2 qismdan tashkil topgan. 1-topshiriq: · cisco packet tracer muhitida lokal tarmoq yarating va qurilmalarning bazaviy parametrlarini sozlang (5.2-rasm); · har bir kommutatorda vlan id yarating va kommutatorlar o`rtasida trank rejimini sozlang; · vlan lar o‘rtasida marshrutizatsiyani router-on-a-stick usuli bo`yicha sozlang ; · har bir kommutator konfiguratsiya natijalarini tahlil qiling. 2-topshiriq: · qurilgan tarmoq bo`yicha vtp protokolini sozlang va ishlash tamoyilini tushuntiring. · har bir kommutator konfiguratsiya natijalarini tahlil qiling. 1 - topshiriq bo`yicha qisqacha nazariy ma’lumot ma’lumot uzatish tarmoqlarining samaradorligini oshirish va xavfsizligini ta’minlashda lokal tarmoqlarda vlan lar tashkil etiladi. vlan tarmog`i fizik emas, mantiqiy bog`lanishga asoslangan bo`lib, lokal tarmoqda qurilmalarni guruhlaydi. vlan tarmog`i doirasidagi qurilmalar guruhi xuddi qurilmalar bitta o`tkazgich yordamida ulangandek bo`ladi. vlan tarmog`i …
2 / 13

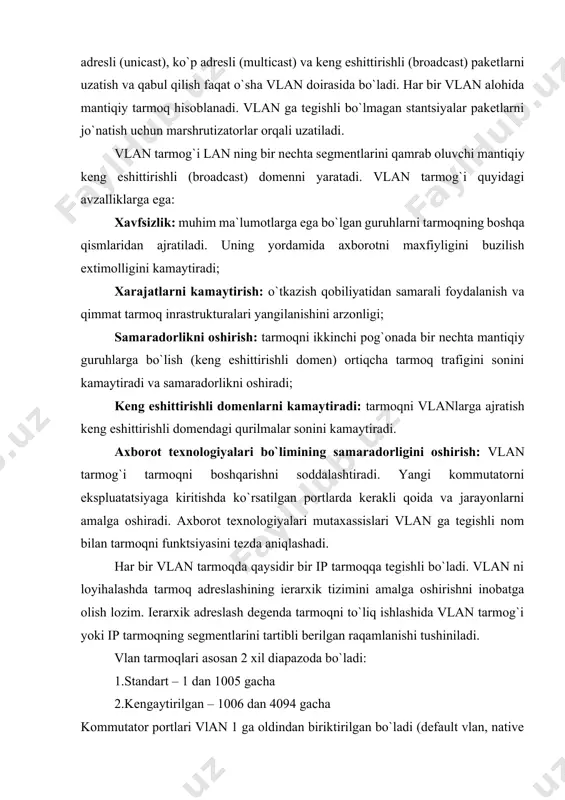

arga ega: xavfsizlik: muhim ma`lumotlarga ega bo`lgan guruhlarni tarmoqning boshqa qismlaridan ajratiladi. uning yordamida axborotni maxfiyligini buzilish extimolligini kamaytiradi; xarajatlarni kamaytirish: o`tkazish qobiliyatidan samarali foydalanish va qimmat tarmoq inrastrukturalari yangilanishini arzonligi; samaradorlikni oshirish: tarmoqni ikkinchi pog`onada bir nechta mantiqiy guruhlarga bo`lish (keng eshittirishli domen) ortiqcha tarmoq trafigini sonini kamaytiradi va samaradorlikni oshiradi; keng eshittirishli domenlarni kamaytiradi: tarmoqni vlanlarga ajratish keng eshittirishli domendagi qurilmalar sonini kamaytiradi. аxborot texnologiyalari bo`limining samaradorligini oshirish: vlan tarmog`i tarmoqni boshqarishni soddalashtiradi. yangi kommutatorni ekspluatatsiyaga kiritishda ko`rsatilgan portlarda kerakli qoida va jarayonlarni amalga oshiradi. аxborot texnologiyalari mutaxassislari vlan ga tegishli nom bilan tarmoqni funktsiyasini tezda aniqlashadi. har bir vlan tarmoqda qaysidir bir ip tarmoqqa tegishli bo`ladi. vlan ni loyihalashda tarmoq adreslashining ierarxik tizimini amalga oshirishni inobatga olish lozim. ierarxik adreslash degenda tarmoqni to`liq ishlashida vlan tarmog`i yoki ip tarmoqning segmentlarini tartibli berilgan raqamlanishi tushiniladi. vlan tarmoqlari asosan 2 xil diapazoda bo`ladi: 1.standart – 1 dan 1005 gacha …
3 / 13

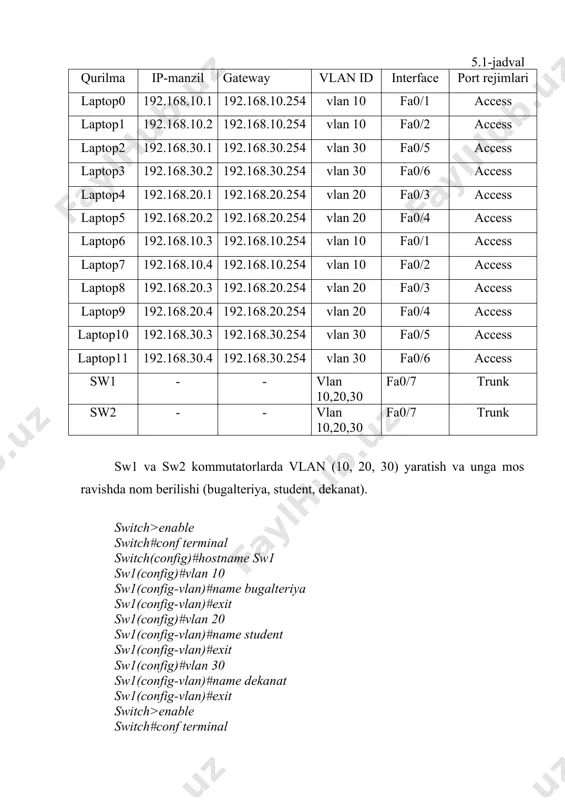

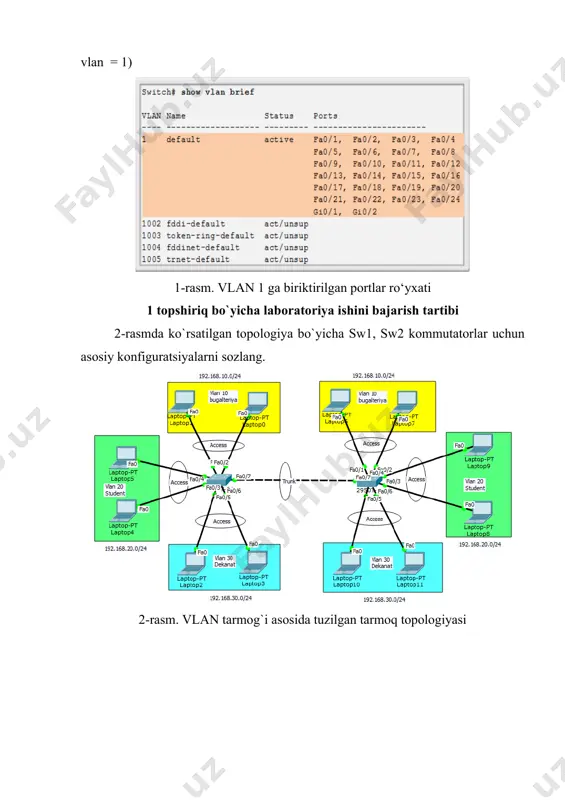

a0/5 access laptop3 192.168.30.2 192.168.30.254 vlan 30 fa0/6 access laptop4 192.168.20.1 192.168.20.254 vlan 20 fa0/3 access laptop5 192.168.20.2 192.168.20.254 vlan 20 fa0/4 access laptop6 192.168.10.3 192.168.10.254 vlan 10 fa0/1 access laptop7 192.168.10.4 192.168.10.254 vlan 10 fa0/2 access laptop8 192.168.20.3 192.168.20.254 vlan 20 fa0/3 access laptop9 192.168.20.4 192.168.20.254 vlan 20 fa0/4 access laptop10 192.168.30.3 192.168.30.254 vlan 30 fa0/5 access laptop11 192.168.30.4 192.168.30.254 vlan 30 fa0/6 access sw1 - - vlan 10,20,30 fa0/7 trunk sw2 - - vlan 10,20,30 fa0/7 trunk sw1 va sw2 kommutatorlarda vlan (10, 20, 30) yaratish va unga mos ravishda nom berilishi (bugalteriya, student, dekanat). switch>enable switch#conf terminal switch(config)#hostname sw1 sw1(config)#vlan 10 sw1(config-vlan)#name bugalteriya sw1(config-vlan)#exit sw1(config)#vlan 20 sw1(config-vlan)#name student sw1(config-vlan)#exit sw1(config)#vlan 30 sw1(config-vlan)#name dekanat sw1(config-vlan)#exit switch>enable switch#conf terminal switch(config)#hostname sw2 sw2(config)#vlan 10 sw2(config-vlan)#name bugalteriya sw2(config-vlan)#exit sw2(config)#vlan 20 sw2(config-vlan)#name student sw2(config-vlan)#exit sw2(config)#vlan 30 sw2(config-vlan)#name dekanat sw2(config-vlan)#exit switch da yaratilgan vlanlarni ko`rish kommutator portlarini vlan id larga biriktirish sw1(config)#interface fastethernet …
4 / 13
sw1(config-if)#switchport mode access sw1(config-if)#switchport access vlan 30 sw1(config-if)#exit sw2(config)#interface fastethernet 0/1 sw2(config-if)#switchport mode access sw2(config-if)#switchport access vlan 10 sw2(config-if)#exit sw2(config)#interface fastethernet 0/2 sw2(config)#interface fastethernet 0/3 sw2(config-if)#switchport mode access sw2(config-if)#switchport access vlan 20 sw2(config-if)#exit sw2(config)#interface fastethernet 0/4 sw2(config-if)#switchport mode access sw2(config-if)#switchport access vlan 20 sw2(config-if)#exit sw2(config)#interface fastethernet 0/5 sw2(config-if)#switchport mode access sw2(config-if)#switchport access vlan 30 sw2(config-if)#exit sw2(config)#interface fastethernet 0/6 sw2(config-if)#switchport mode access sw2(config-if)#switchport access vlan 30 sw2(config-if)#exit int sw1 va sw2 kommutatorlar o`rtasida trunk rejimini sozlash va magistral liniya bo`yicha aniq vlan id ta’yinlash. sw1(config)#interface fastethernet 0/7 sw1(config-if)#switchport mode trunk sw1(config-if)#switchport trunk allowed vlan 10,20,30 sw1(config-if)#end sw1#show running-config yuqorida keltirilgan buyruq bitta kommutatorga sozlansa yetarli boladi, sababi 2 chi kommutator 1 chi kommutatorga ulangan interfeysini (fa0/7) avtomatik trank rejimini o`tkazadi vlan lar o‘rtasida marshrutizatsiyani sozlash lokal tarmoqda yaratilgan vlan lar o‘rtasida marshrutizatsiyani sozlashning 3 xil usuli mavjud: · demonstrating the legacy inter-vlan routing. · router-on-a-stick · switch based inter vlan routing …
5 / 13

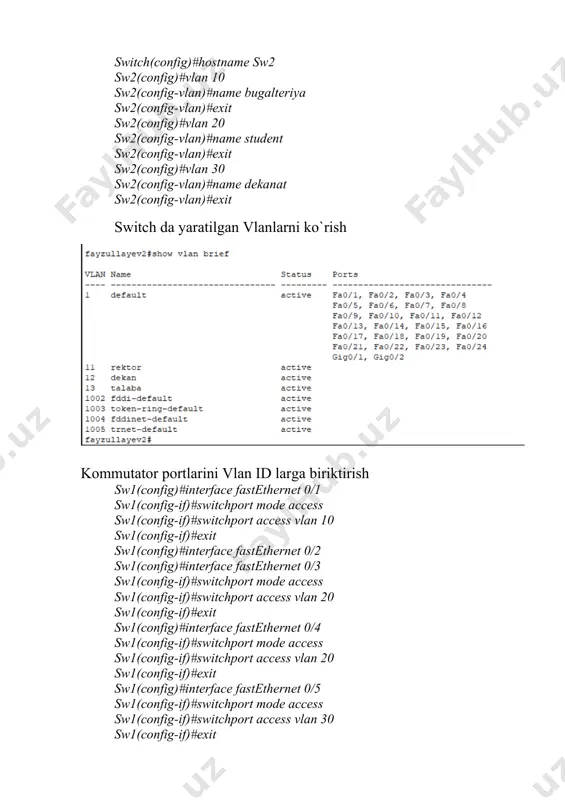

ess 192.168.10.254 255.255.255.0 router(config-subif)#exit router(config)#interface fastethernet 0/1.20 router(config-subif)#encapsulation dot1q 20 router(config-subif)#ip address 192.168.20.254 255.255.255.0 router(config-subif)#exit router(config)#interface fastethernet 0/1.30 router(config-subif)#encapsulation dot1q 30 router(config-subif)#ip address 192.168.30.254 255.255.255.0 router(config-subif)#exit 2 - topshiriq bo`yicha qisqacha nazariy ma’lumot vtp (ingliz. vlan trunking protocol) - lokal hisoblash tarmog`i protokoli bo`lib, tanlangan trank portda vlan haqida axborot almashish uchun xizmat qiladi. vtp – vlan larni dinamik tarzda sinxronizatsiyalash uchun ishlatiladi; 3 xil rejimi mavjud: 1.client – vlan larni o`zgartirish, o`chirish, yaratish mumkin emas; 2.transparent – bunda, switch da sinxronizatsiya amalga oshirilmaydi, switch faqat o`tkazuvchi vazifasini bajaradi; 3. server – vlan bilan istalgan funktsiyalarni bajarish mumkin; vtp serverda vlan yaratiladi clientlar avtomatik serverda yaratilgan vlan larni qabul qiladi. xavfsizlik ta ‘minlash maqsadida bu protokolda client switch vlan yarata olmaydi, faqat foydalanuvchilarni o`zlariga biriktira oladi. tarmoqda qandaydir o’zgarish yuz bersa (masalan yangi vlan qo`shilishi yoki olib tashlash) faqat vtp server orqali amalga oshiriladi. vtp-da uchta xabar turi mavjud: 1. …
