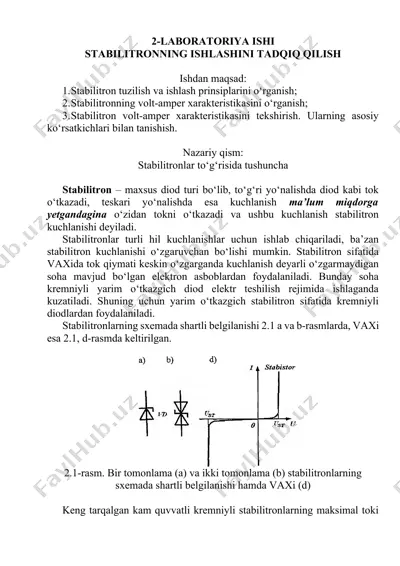

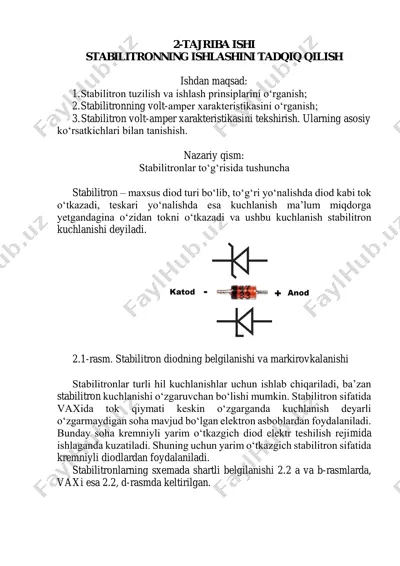

2-laboratoriya ishi stabilitronning ishlashini tadqiq qilish ishdan maqsad: 1. stabilitron tuzilish va ishlash prinsiplarini o‘rganish; 2. stabilitronning volt-amper xarakteristikasini o‘rganish; 3. stabilitron volt-amper xarakteristikasini tekshirish. ularning asosiy ko‘rsatkichlari bilan tanishish. nazariy qism: stabilitronlar to‘g‘risida tushuncha stabilitron – maxsus diod turi bo‘lib, to‘g‘ri yo‘nalishda diod kabi tok o‘tkazadi, teskari yo‘nalishda esa kuchlanish ma’lum miqdorga yetgandagina o‘zidan tokni o‘tkazadi va ushbu kuchlanish stabilitron kuchlanishi deyiladi. stabilitronlar turli hil kuchlanishlar uchun ishlab chiqariladi, ba’zan stabilitron kuchlanishi o‘zgaruvchan bo‘lishi mumkin. stabilitron sifatida vaxida tok qiymati keskin o‘zgarganda kuchlanish deyarli o‘zgarmaydigan soha mavjud bo‘lgan elektron asboblardan foydalaniladi. bunday soha kremniyli yarim o‘tkazgich diod elektr teshilish rejimida ishlaganda kuzatiladi. shuning uchun yarim o‘tkazgich stabilitron sifatida kremniyli diodlardan foydalaniladi. stabilitronlarning sxemada shartli belgilanishi 2.1 a va b-rasmlarda, vaxi esa 2.1, d-rasmda keltirilgan. 2.1-rasm. bir tomonlama (a) va ikki tomonlama (b) stabilitronlarning sxemada shartli belgilanishi hamda vaxi (d) keng tarqalgan kam quvvatli kremniyli stabilitronlarning maksimal toki taxminan 10 …

2 / 5

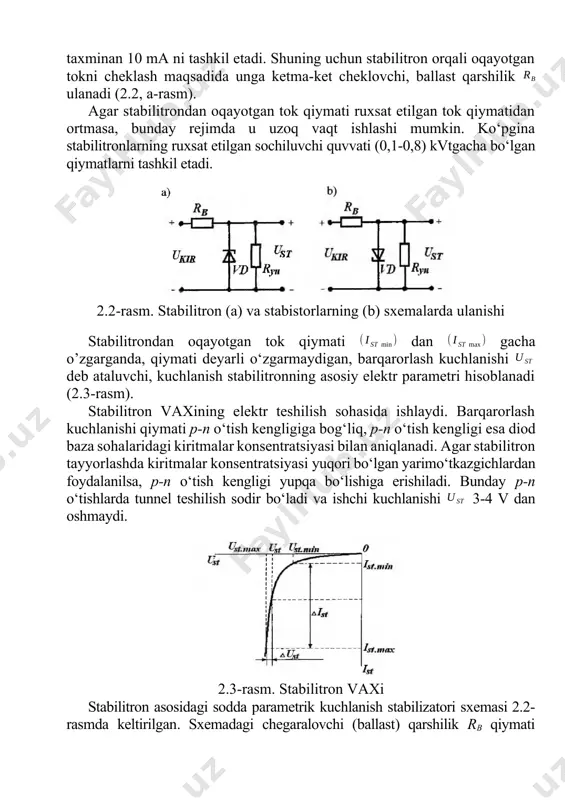

(2.3-rasm). stabilitron vaxining elektr teshilish sohasida ishlaydi. barqarorlash kuchlanishi qiymati p-n o‘tish kengligiga bog‘liq, p-n o‘tish kengligi esa diod baza sohalaridagi kiritmalar konsentratsiyasi bilan aniqlanadi. agar stabilitron tayyorlashda kiritmalar konsentratsiyasi yuqori bo‘lgan yarimo‘tkazgichlardan foydalanilsa, p-n o‘tish kengligi yupqa bo‘lishiga erishiladi. bunday p-n o‘tishlarda tunnel teshilish sodir bo‘ladi va ishchi kuchlanishi 3-4 v dan oshmaydi. 2.3-rasm. stabilitron vaxi stabilitron asosidagi sodda parametrik kuchlanish stabilizatori sxemasi 2.2-rasmda keltirilgan. sxemadagi chegaralovchi (ballast) qarshilik rb qiymati berilgan kirish kuchlanishi da stabilitron orqali o‘tayotgan tok qiymati va toklarning taxminan o‘rta qiymatiga teng bo‘ladigan qilib tanlanadi. – stabilizatsiya tokining elektr teshilish sodir bo‘ladigan minimal qiymati. tok qiymati stabilitron sochishi mumkin bo‘lgan (ruxsat etilgan) maksimal quvvat rmax bilan aniqlanadi. kirish kuchlanishi ortganda yoki yuklama qarshiligi ryu ortishi hisobiga yuklama toki kamayganda, stabilitron orqali o‘tayotgan tok qiymati keskin ortadi. natijada rb ballast qarshilikda kuchlanish pasayishi ortadi. kirish kuchlanishining ortgan deyarli barcha qiymati ballast qarshilikda tushadi. kirish kuchlanishi kamayganda …

3 / 5

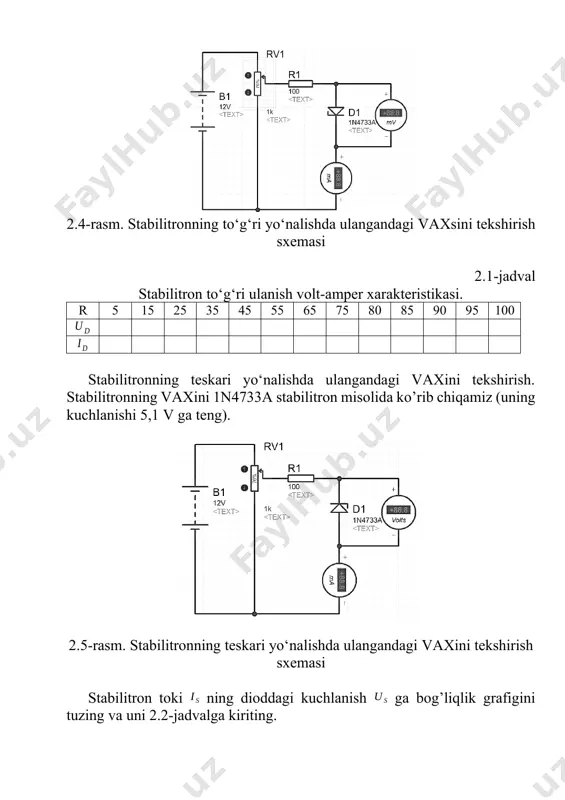

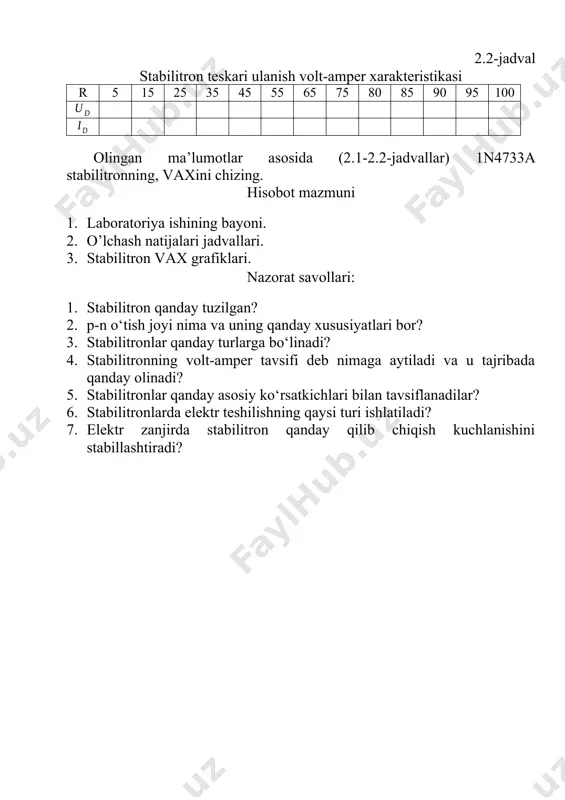

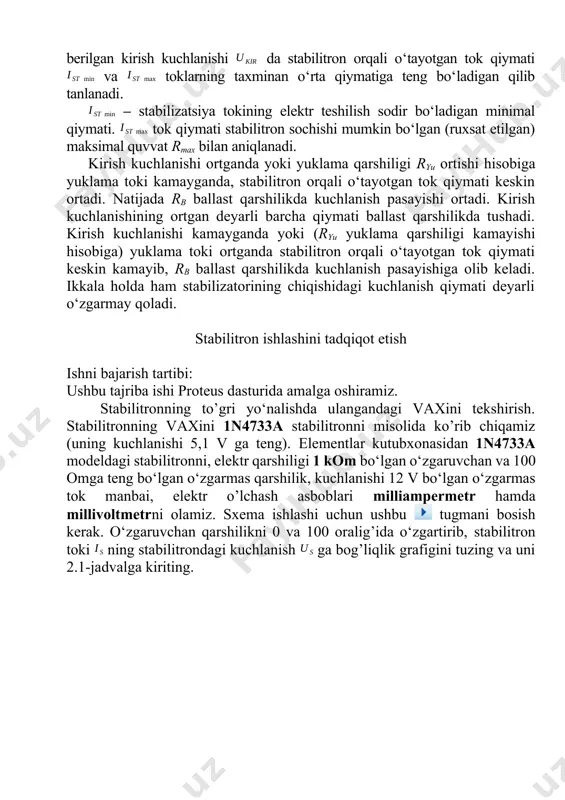

ng bo‘lgan o‘zgarmas qarshilik, kuchlanishi 12 v bo‘lgan o‘zgarmas tok manbai, elektr o’lchash asboblari milliampermetr hamda millivoltmetrni olamiz. sxema ishlashi uchun ushbu tugmani bosish kerak. o‘zgaruvchan qarshilikni 0 va 100 oralig’ida o‘zgartirib, stabilitron toki ning stabilitrondagi kuchlanish ga bog’liqlik grafigini tuzing va uni 2.1-jadvalga kiriting. 2.4-rasm. stabilitronning to‘g‘ri yo‘nalishda ulangandagi vaxsini tekshirish sxemasi 2.1-jadval stabilitron to‘g‘ri ulanish volt-amper xarakteristikasi. r 5 15 25 35 45 55 65 75 80 85 90 95 100 stabilitronning teskari yo‘nalishda ulangandagi vaxini tekshirish. stabilitronning vaxini 1n4733a stabilitron misolida ko’rib chiqamiz (uning kuchlanishi 5,1 v ga teng). 2.5-rasm. stabilitronning teskari yo‘nalishda ulangandagi vaxini tekshirish sxemasi stabilitron toki ning dioddagi kuchlanish ga bog’liqlik grafigini tuzing va uni 2.2-jadvalga kiriting. 2.2-jadval stabilitron teskari ulanish volt-amper xarakteristikasi r 5 15 25 35 45 55 65 75 80 85 90 95 100 olingan ma’lumotlar asosida (2.1-2.2-jadvallar) 1n4733a stabilitronning, vaxini chizing. hisobot mazmuni 1. laboratoriya ishining bayoni. 2. o’lchash natijalari …
