1 / 3

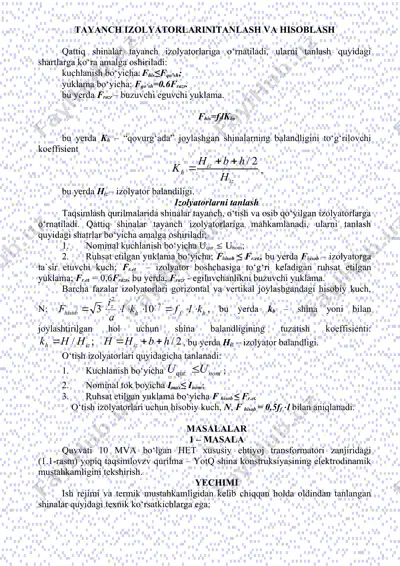

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi tayanch izolyatorlarinitanlash va hisoblash qattiq shinalar tayanch izolyatorlariga o‘rnatiladi, ularni tanlash quyidagi shartlarga ko‘ra amalga oshiriladi: kuchlanish bo‘yicha: fhis≤fqo’sh; yuklama bo‘yicha: fqo’sh=0.6frazr. bu yerda frazr – buzuvchi eguvchi yuklama. fhis=fflkh, bu yerda kh – “qovurg‘ada” joylashgan shinalarning balandligini to‘g‘rilovchi koeffisient , bu yerda hiz – izolyator balandiligi. izolyatorlarni tanlash taqsimlash qurilmalarida shinalar tayanch, o‘tish va osib qo‘yilgan izolyatorlarga o‘rnatiladi. qattiq shinalar tayanch izolyatorlariga mahkamlanadi, ularni tanlash quyidagi shatrlar bo‘yicha amalga oshiriladi; 1. nominal kuchlanish bo‘yicha uqur ( unom; 2. ruhsat etilgan yuklama bo‘yicha; fhisob ≤ fr.et., bu yerda fhisob – izolyatorga ta`sir etuvchi kuch; fr.et – izolyator boshchasiga to‘g‘ri keladigan ruhsat etilgan yuklama; fr.et = 0,6frazr, bu yerda, frazr - egiluvchanlikni buzuvchi yuklama. barcha fazalar izolyatorlari gorizontal va vertikal joylashgandagi hisobiy kuch, n: , bu yerda kh – shina yoni bilan joylashtirilgan hol uchun shina balandligining tuzatish koeffisienti: , bu yerda hiz …

2 / 3

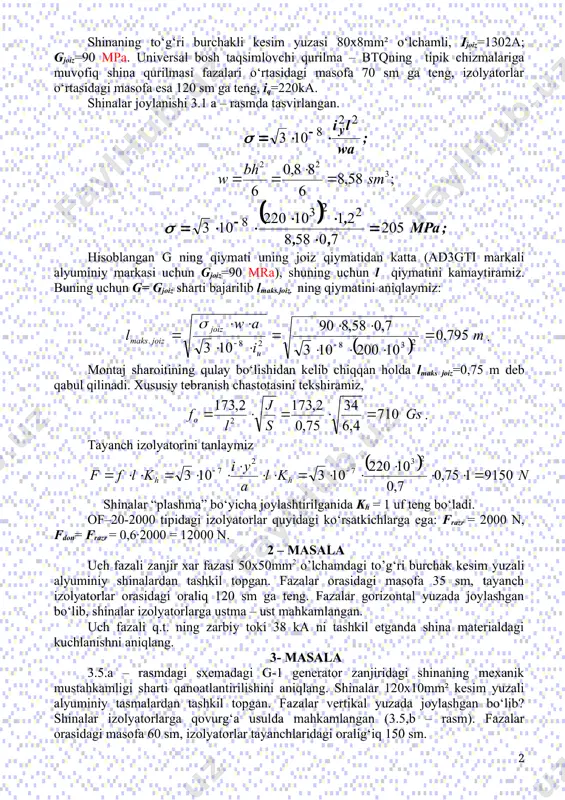

masofa 70 sm ga teng, izolyatorlar o‘rtasidagi masofa esa 120 sm ga teng, iq=220ka. shinalar joylanishi 3.1 a – rasmda tasvirlangan. hisoblangan g ning qiymati uning joiz qiymatidan katta (ad3gti markali alyuminiy markasi uchun gjoiz=90 mra), shuning uchun l qiymatini kamaytiramiz. buning uchun g= gjoiz sharti bajarilib lmaks.joiz. ning qiymatini aniqlaymiz: . montaj sharoitining qulay bo‘lishidan kelib chiqqan holda lmaks joiz=0,75 m deb qabul qilinadi. xususiy tebranish chastotasini tekshiramiz, . tayanch izolyatorini tanlaymiz shinalar “plashma” bo‘yicha joylashtirilganida kh = 1 uf teng bo‘ladi. of–20-2000 tipidagi izolyatorlar quyidagi ko‘rsatkichlarga ega: frazr = 2000 n, fdon= frazr = 0,6·2000 = 12000 n. 2 – masala uch fazali zanjir xar fazasi 50x50mm2 o’lchamdagi to’g‘ri burchak kesim yuzali alyuminiy shinalardan tashkil topgan. fazalar orasidagi masofa 35 sm, tayanch izolyatorlar orasidagi oraliq 120 sm ga teng. fazalar gorizontal yuzada joylashgan bo‘lib, shinalar izolyatorlarga ustma – ust mahkamlangan. uch fazali q.t. ning zarbiy toki 38 ka …

3 / 3

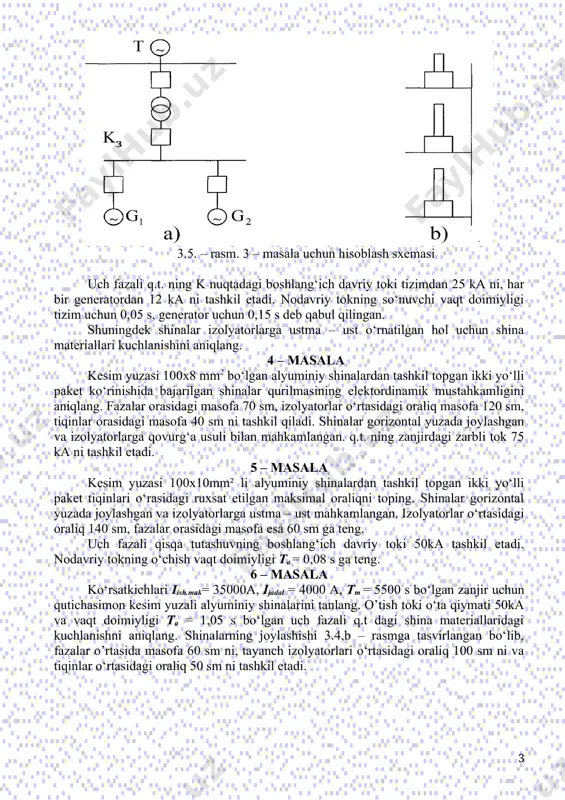

i yo‘lli paket ko‘rinishida bajarilgan shinalar qurilmasining elektordinamik mustahkamligini aniqlang. fazalar orasidagi masofa 70 sm, izolyatorlar o‘rtasidagi oraliq masofa 120 sm, tiqinlar orasidagi masofa 40 sm ni tashkil qiladi. shinalar gorizontal yuzada joylashgan va izolyatorlarga qovurg‘a usuli bilan mahkamlangan. q.t. ning zanjirdagi zarbli tok 75 ka ni tashkil etadi. 5 – masala kesim yuzasi 100x10mm² li alyuminiy shinalardan tashkil topgan ikki yo‘lli paket tiqinlari o‘rasidagi ruxsat etilgan maksimal oraliqni toping. shinalar gorizontal yuzada joylashgan va izolyatorlarga ustma – ust mahkamlangan. izolyatorlar o‘rtasidagi oraliq 140 sm, fazalar orasidagi masofa esa 60 sm ga teng. uch fazali qisqa tutashuvning boshlang‘ich davriy toki 50ka tashkil etadi. nodavriy tokning o‘chish vaqt doimiyligi ta = 0,08 s ga teng. 6 – masala ko‘rsatkichlari iish.mak= 35000a, ijadal = 4000 a, tm = 5500 s bo‘lgan zanjir uchun qutichasimon kesim yuzali alyuminiy shinalarini tanlang. o’tish toki o‘ta qiymati 50ka va vaqt doimiyligi ta = 1,05 s bo‘lgan …
