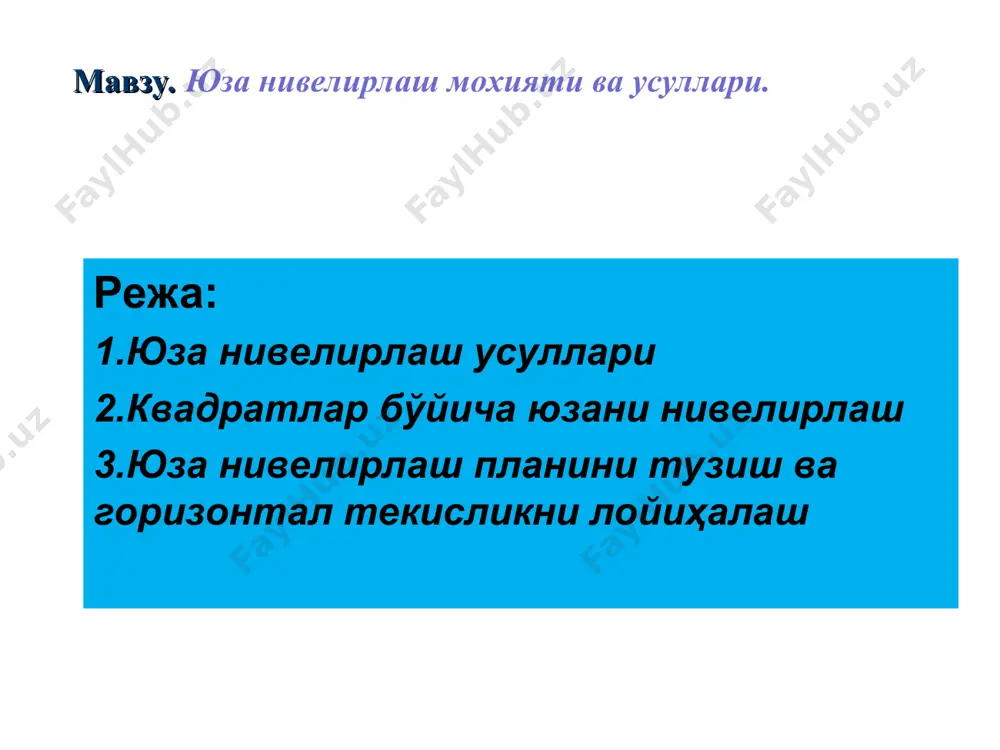

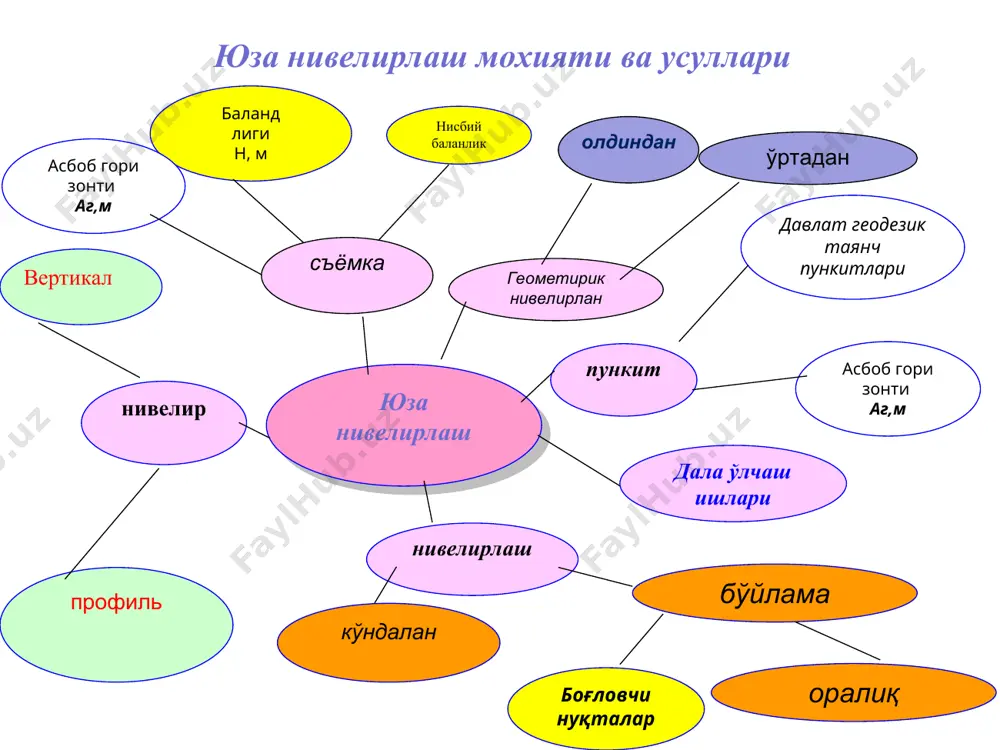

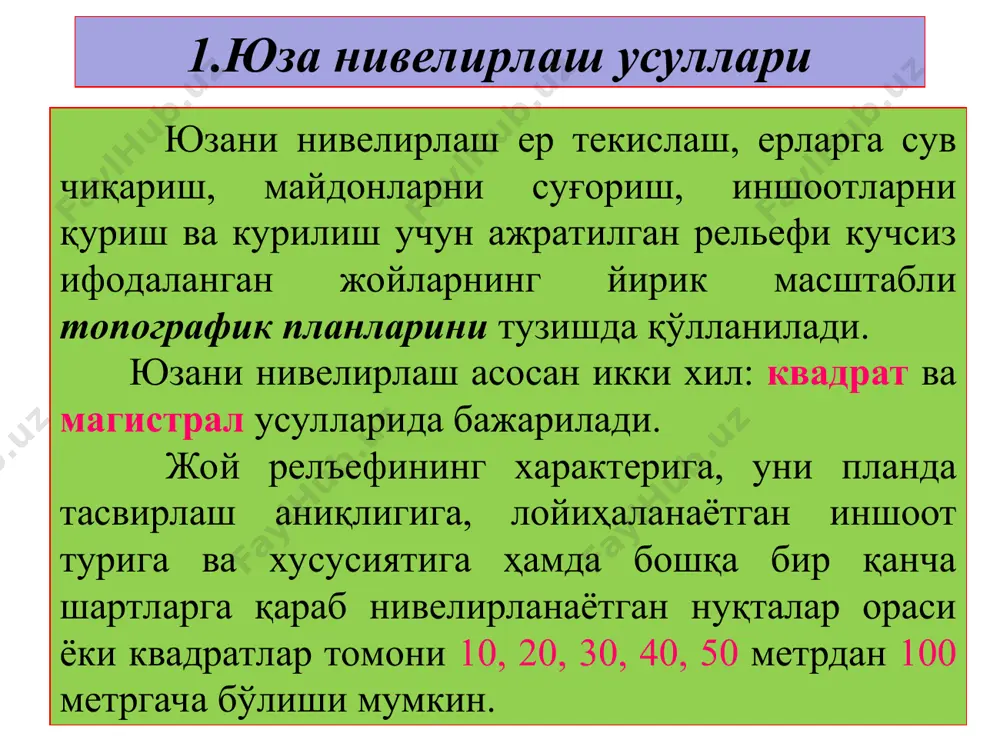

powerpoint presentation геодезия ва геоинформатика кафедраси тошкент 2017 мавзу. юза нивелирлаш мохияти ва усуллари. режа: 1.юза нивелирлаш усуллари 2.квадратлар бўйича юзани нивелирлаш 3.юза нивелирлаш планини тузиш ва горизонтал текисликни лойиҳалаш мавзу. юза нивелирлаш мохияти ва усуллари. юза нивелирлаш мохияти ва усуллари юза нивелирлаш пункит дала ўлчаш ишлари геометирик нивелирлан нивелирлаш нивелир нисбий баланлик баланд лиги h, м олдиндан ўртадан давлат геодезик таянч пункитлари асбоб гори зонти аг,м кўндалан вертикал профиль съёмка бўйлама оралиқ боғловчи нуқталар асбоб гори зонти аг,м юзани нивелирлаш ер текислаш, ерларга сув чиқариш, майдонларни суғориш, иншоотларни қуриш ва курилиш учун ажратилган рельефи кучсиз ифодаланган жойларнинг йирик масштабли топографик планларини тузишда қўлланилади. юзани нивелирлаш асосан икки хил: квадрат ва магистрал усулларида бажарилади. жой релъефининг характерига, уни планда тасвирлаш аниқлигига, лойиҳаланаётган иншоот турига ва хусусиятига ҳамда бошқа бир қанча шартларга қараб нивелирланаётган нуқталар ораси ёки квадратлар томони 10, 20, 30, 40, 50 метрдан 100 метргача бўлиши мумкин. 1.юза нивелирлаш …

2 / 31

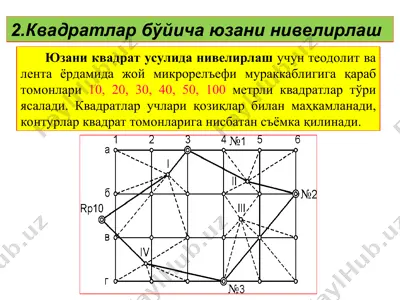

илади. учлардан бирининг белгиси яқин репердан, қолганлари эса нивелир горизонти орқали ҳисобланади. томонлари 50 метр ва ундан кичик бўлган квадратлар майдон катта бўлганда бир неча бекатдан нивелирланади. ҳар бир бекатда боғловчи нуқталар икки томонли рейкада ёки икки горизонтда ёпиқ нивелир йўли ҳосил бўладиган қилиб нивелирланади, қолган квадрат учларидан қора саноқла олинади, натижалар нивелирлаш журнали – дала схемасига ёзилади, жойдаги нишабликлар йўналишлари миллар билан кўрсатилади. томонлари 100 метр ва ундан катта бўлган квадратлар ҳар бирининг икки томони рейкада алоҳида – алоҳида нивелирланади. нивелир квадратлар ўртасига ўрнатилиб, унинг учларидан олинган саноқлар дала схемасида квадрат учларига ёзилади. бунда қарама – қарши ётган саноқлар фарқи 5 мм дан ошмаса, саноқлар тўғри олинган ҳисобланади. боғловчи нуқта сифатида қабул қилинган квадрат учларидан бири реперга боғланади. боғловчи нуқталарни хисоблаш қайдномаси бекат-лар № боғловчи нуқталар№ рейкадан саноқлар нисбий баландликлар h, мм баланд лиги h, м орқадаги а олдиндаги b ҳисоб ланган hқ ўртача hў тузатилган, hт 1 2 …

3 / 31

дейилади. бундай квадратлари ичида нол ишлари чизиғи, яъни лойиҳавий текисликни ер сирти билан кесишиш чизиғи ётади. унинг пландги ўрнини тегишли квадрат учидан аниқлаш учун масофа иш баландлиги дейилади. ҳисобланади, бу ерда r1, r2 иш баландликлари (ҳисоблашда уларнинг ишоралари эoтиборга олинмайди), d- квадрат томони узунлиги. топилган чизиқ ер қазиладиган ва тупроқ тўкиладиган юзаларнинг чегараси бўлади. бу юзаларнинг оғирлик марказлари орасидан масофа ўртача тупроқ ташиш масофа дейилади. ер қазиш ва тупроқ тўкиш ҳажмлари тўрт ва беш қиррали призмалар учун тахминий формулада, уч қиррали призмалар учун эса формулада ҳисобланади, бунда - иш баландликлари йиғиндиси, р - призма асоси юзаси ҳисобланган ҳажмлари ишоралар билан планда ёзилади ва ҳар бир горизонтал бўйича йиғиндилари топилади. хажмлар фарқи 3% дан ошмаслиги керак. сув оқишини таъминлаш учун қия текислик бўйлама ix ва кўндаланг iy нишабликлар ва бошланғич а нуқта баландлиги на бўйича лойиҳаланади. бошланғич на нуқтадан sx, sy масофаларда жойлашган тегишли квадрат учининг лойиҳавий баландлиги қуйидаги формула ёрдамида …

4 / 31

ер қазиш ва тупроқ тўкиш призмаларининг ҳажмлари ( формула кўра: тўла квадратлар учун ер ишлари ҳажмлари формулада ҳисобланган: а1-а2-б2-б1 ва а3-а4-б4-б3 тўла квадратлар учун тегишли равишда: иш баландлиги бўлган учбурчакли призма асоси р = 13,8 х 30,5 / 2 = 210 м2 ва ҳажми v= - 0,39 х 210 / 3 = - 27 м3. ҳажмларнинг ҳар бир горизонтал бўйича ва умумий йиғиндилари чизмадан ўнгдаги жадвалда келтирилган. ер қазиш ва тупроқ тўкиш ҳажмлари фарқи . n, 10 мм fh чекли ± = . 2 2 ур x h h в a s = s = s - s = s a = s в = s x h = s ур h 4 3 2 1 , , , н н н h s s s s h s d r r r x 2 1 1 + = p r v i 4 s = p r v i …

5 / 31
