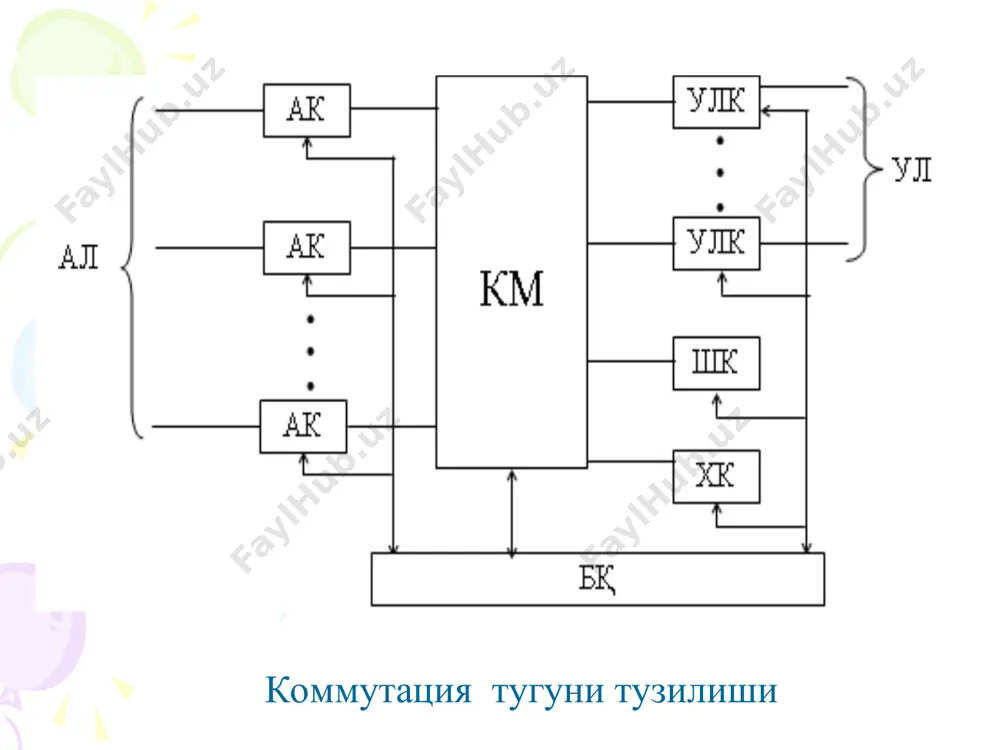

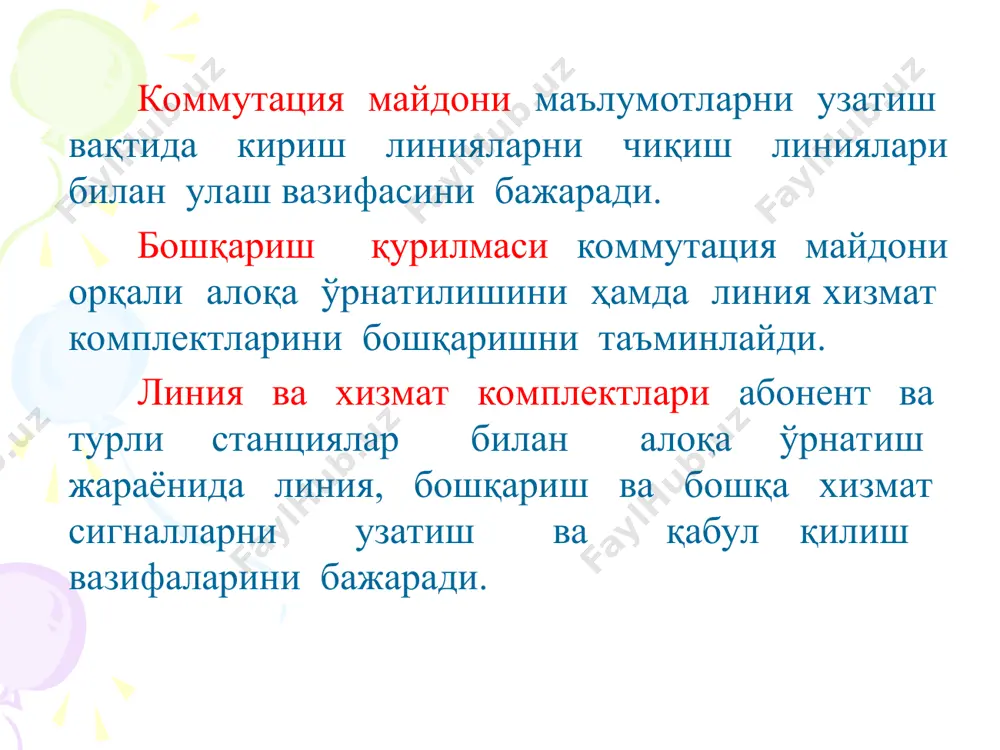

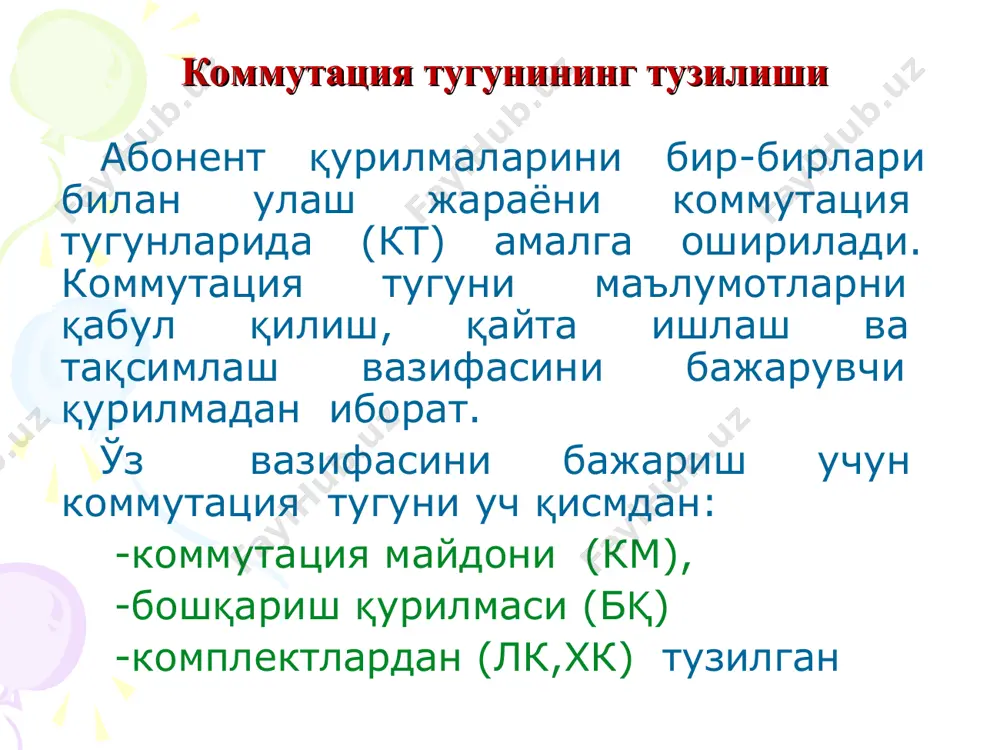

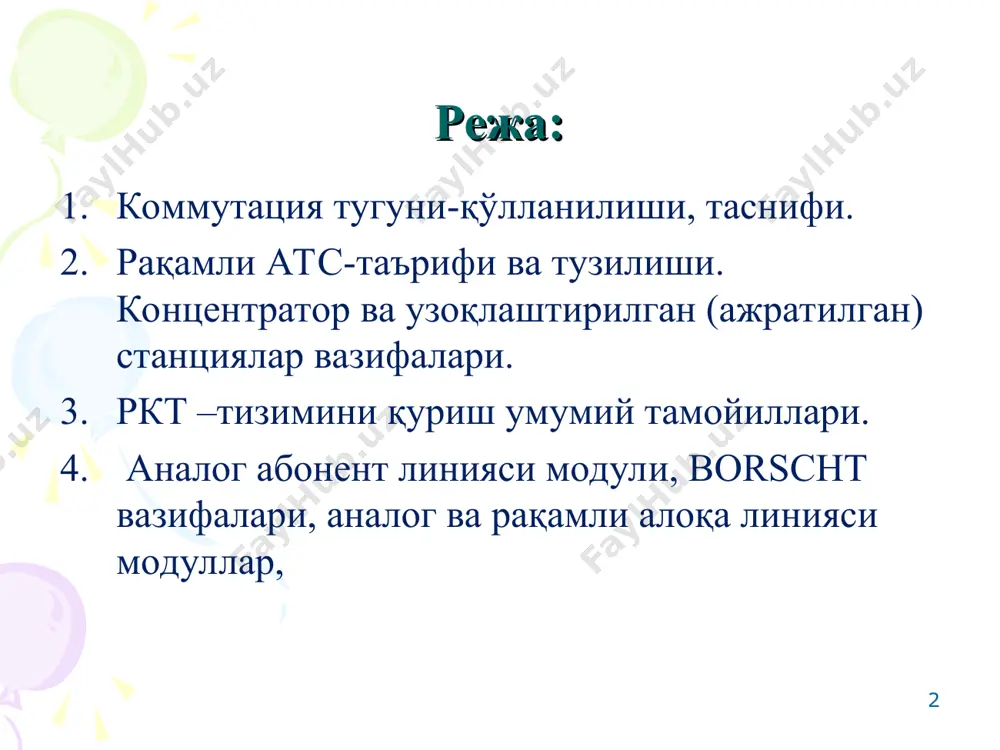

рақамли коммутация тизимлари * 9 - маъруза коммутация тугунининг умумий тузилиши ва вазифалари. режа: коммутация тугуни-қўлланилиши, таснифи. рақамли атс-таърифи ва тузилиши. концентратор ва узоқлаштирилган (ажратилган) станциялар вазифалари. ркт –тизимини қуриш умумий тамойиллари. аналог абонент линияси модули, borscht вазифалари, аналог ва рақамли алоқа линияси модуллар, * коммутация тугунининг тузилиши абонент қурилмаларини бир-бирлари билан улаш жараёни коммутация тугунларида (кт) амалга оширилади. коммутация тугуни маълумотларни қабул қилиш, қайта ишлаш ва тақсимлаш вазифасини бажарувчи қурилмадан иборат. ўз вазифасини бажариш учун коммутация тугуни уч қисмдан: -коммутация майдони (км), -бошқариш қурилмаси (бқ) -комплектлардан (лк,хк) тузилган коммутация тугуни тузилиши коммутация майдони маълумотларни узатиш вақтида кириш линияларни чиқиш линиялари билан улаш вазифасини бажаради. бошқариш қурилмаси коммутация майдони орқали алоқа ўрнатилишини ҳамда линия хизмат комплектларини бошқаришни таъминлайди. линия ва хизмат комплектлари абонент ва турли станциялар билан алоқа ўрнатиш жараёнида линия, бошқариш ва бошқа хизмат сигналларни узатиш ва қабул қилиш вазифаларини бажаради. рақамли атс агар коммутация станциянинг коммутация майдони, фақат …

2 / 38

иддий қисқариши ва хизмат кўрсатмайдиган станцияларнинг яратилиши; - металл сарфланишининг камайиши; - хажми ва вазн камайганлиги туфайли ўрнатиш майдони қисқариши; - узатиш ва коммутация сифатининг ошиши; - абонент қўшимча хизмат турларидан фойдаланиши; - алоқа турларининг интеграциялашуви; - эксплуатация ва техник хизмат ишларининг тўлиқ автоматлаштирилгани. р-атс камчиликлари: - хавони мажбурий совутиш ва тозалаш, - қимматлиги, катта сармоялар киритилишини талаб қилишидир. * s -12 тизимининг тавсифи ва тузилиши s-12 тизими махаллий, транзит, шаҳарлараро, халқаро станциялар тариқасида исталган даражадаги тармоқда ишлаш учун мўлжалланган. тизим 24, 32 каналли икм тизими 6илан ишлай олади. станция сиғими кенг оралиқда, 100000дан 500000гача абонент линиясигача ўзгариши мумкин. тизим тугунли сифатида ишлатилса, тизим ускунаси 60000 улаш линиясини улаб бера олади. тизим коммутация майдони 25000 эрл телефон юкланишини ўтказиши мумкин. энг катта юкланиш соатида станция 750000 чақирувга хизмат кўрсата олади. телефон аппаратининг электр таъминоти сифатида 48в (60в) кучланишли марказий батарея кўзда тутилган. абонент линияси химоя қобиғининг минимал қаршилиги 15 ком. …

3 / 38

king network-пакетли коммутация тармоғи; broad band network-кенг йўлакли тармоқ; cellular network-уяли алоқа тармоғи. s12 га уланган линиялар * * s -12 тизимининг тузилиш схемаси s12 тизим модулининг тавсифи asm аналог ал модули (128) borscht функциясини бажаради. dtm рақамли улаш линиялар модули. бу модуль бошқа коммутация тугунларини ркм га 24 ёки 32 каналли икм тизимли рақамли улаш линияларини бошқариш ва улаш учун ишлатилади. rim чиқарилган абонент концентратори isdntm isdn тармоғининг улаш линия модули, бирламчи кириш имконийлиги (30b+d) isdnsm isdn абонентлар модули, кириш имконийлиги (2b+d) * 1.платани ёнидан куриниши. 2.платани ташки куриниши. * * уяли алоқа абонентлар платаси hlr home location register – абонент маълумотларини жамлайди. * s12 тизим модулининг тавсифи p&lm машина периферияси ва тизим маълумотларини юклаш модули scm хизмат комплектлар модули. модулда кўп частотали қабул қилувчи ва узатувчи терминал (mr/st) ишлатилади. модул бошқа атс билан алоқа ўрнатилаётганда бошқарув ва ҳамкорлик сигналларини ва абонентнинг тадан кўп частотали усулда рақамни қабул қилиш …

4 / 38

қарув қурилмалари (асе) * * s-12 тизим ҳамма бошқарув модуллари бир-бири билан рақамли комму-тация майдонида уловчи трактлар орқали уланади. тизим ҳамма модуллари асосан бир хил тузилган, яъни бир хил тузилишга эга. модул икки қисмдан иборат. терминал схема ёки терминал ва бошқарув элементи тсе дан. тер-минал схемалар (terminal circuits) бу махсус ускуна бўлиб, модулнинг вази-фасига мувофиқ иш бажаради. терминалнинг бошқарув элемент тсе ёки терминал бошқарув элементи хотирали (memoru) микропроцессорлардан (processor) ва терминал интерфейси (terminal interface) деб номланган уску-надан иборат. модуллар тузилиши модул тузилиши * s-12 модулли структурага эга. модул икки турдан иборат тсе – терминал бошқарув элементи, асе – ёрдамчи ва қўшимча бошқарув элементидан. тизимнинг ҳар бир модули, асе модулидан ташқари, икки қисмдан иборат: терминал қисм ва терминал бошқарув элементидан (тсе). тсе бир хил структурага эга ва вазифаси ҳам бир хил, ҳамда 2 турдаги печатли платадан иборат mcua ва mcub . 1.стативларнинг автозалда жойлашиши. * 2.стативда полкаларни жойлашуви. * кросс * …

5 / 38

); с(coding) - аналог сигнални рақамли сигналга айлантириш ва тескариси (кодлаштириш ва декодлаштириш кодек); н (hybrid) - сигналларни фильтрлаш, 2 симли трактни 4 симлига ўтказиш вазифалари (дифсистема) т (testing) - абонент линиясида синаш ва ўлчовлар ўтказиш, станциядан узиш (тестлаш). абонент интерфейс қурилмасини релели варианти абонент интерфейсининг схемаси қуйидагилардан иборат: - ал манба берувчи қурилмадан. - катта кучланишдан сақловчи 2 та диоддан; - чақириқ сигнали юбориш учун чр релесидан; - ал тест синовини олиш учун т релесидан; - шлейф токини назорат нуқтасидан нн1; - абонентни чақириққа жавобини белгиловчи назорат нуқтасидан нн2; - сканерлаш ва бошқариш қурилмасидан; - фильтрлаш ва дифсистемасидан; - кучланиш коммутаторидан кк; - кодек дан (гурухли қурилма) дан; абонент модулини бошқариш қурилмаси, унинг аппаратли қисми. эатс s-12 тизимида модулни платада жойлашиши. * эатс s-12 тизими аалм(asm) тузилишининг аппарат тузилиши rlmc tauc rngf alcn 1 alcn 8 ti мпр оху дху mcua (tce) 2x4096 кбит/c dsn га/дан жуфт asmга c&tм …
