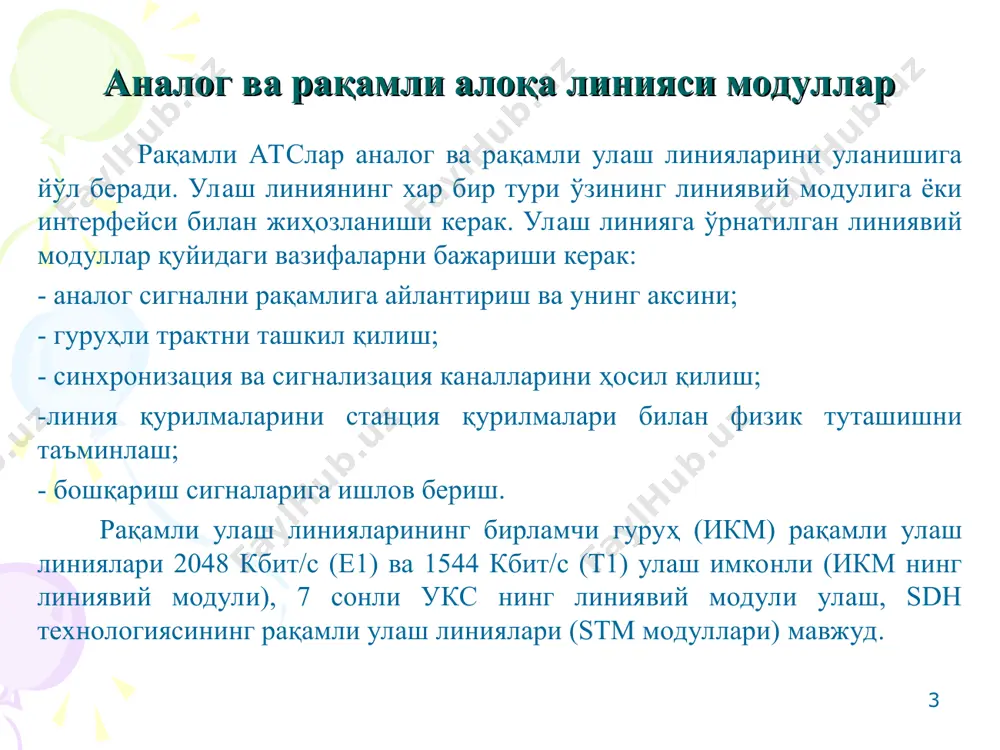

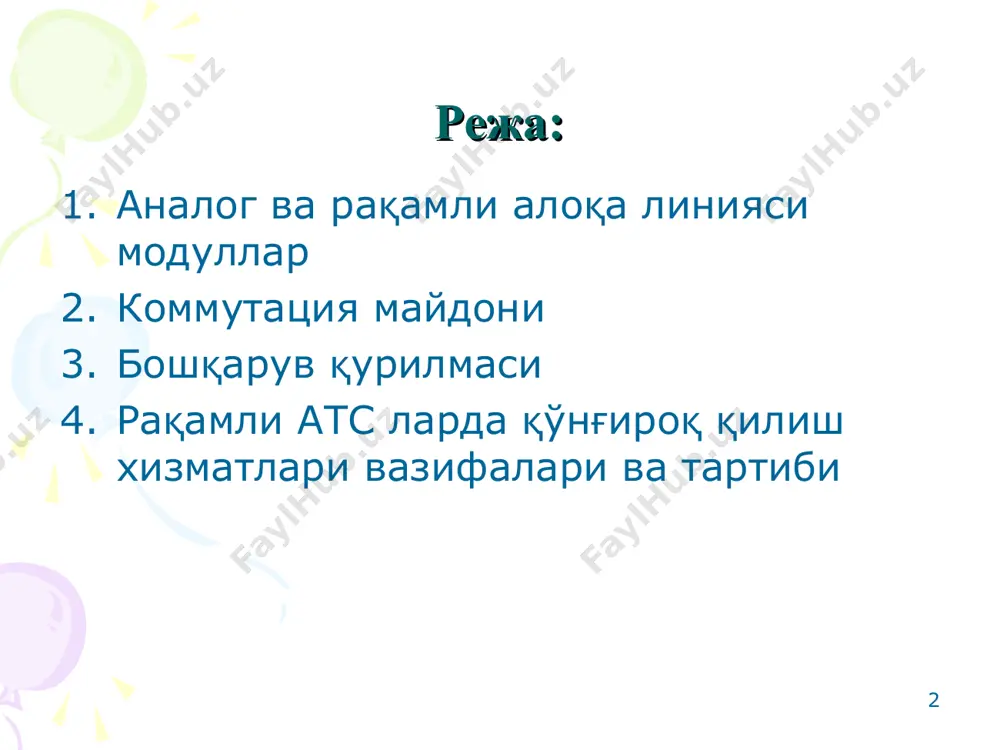

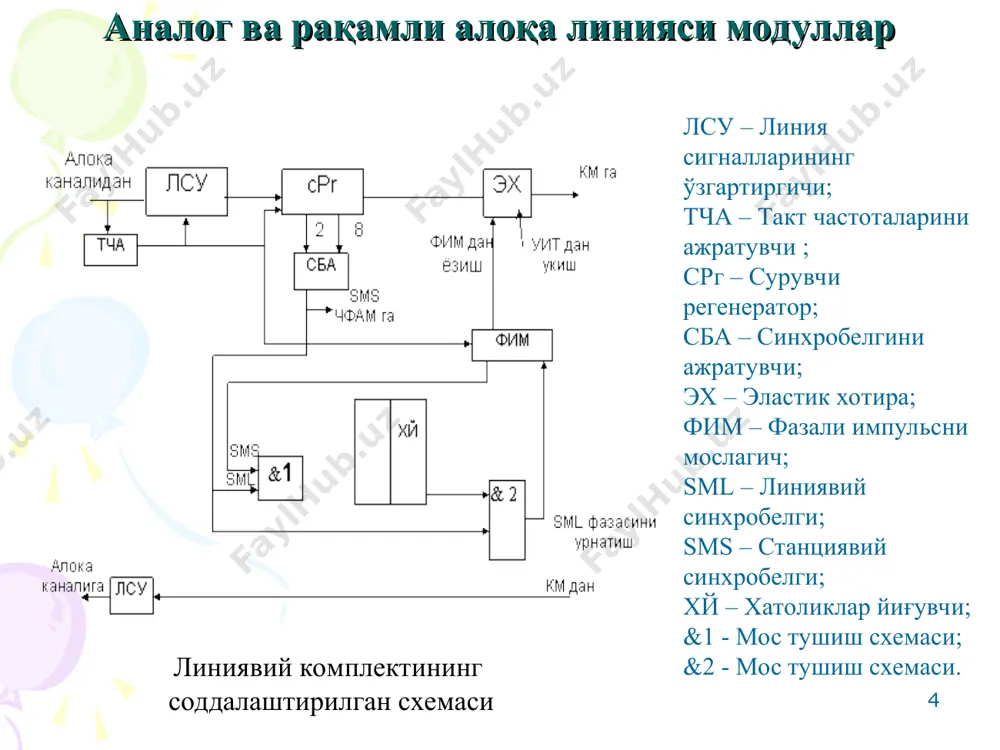

рақамли коммутация тизимлари * 10 - маъруза коммутация тугунининг умумий тузилиши ва вазифалари. режа: аналог ва рақамли алоқа линияси модуллар коммутация майдони бошқарув қурилмаси рақамли атс ларда қўнғироқ қилиш хизматлари вазифалари ва тартиби * аналог ва рақамли алоқа линияси модуллар рақамли атслар аналог ва рақамли улаш линияларини уланишига йўл беради. улаш линиянинг хар бир тури ўзининг линиявий модулига ёки интерфейси билан жиҳозланиши керак. улаш линияга ўрнатилган линиявий модуллар қуйидаги вазифаларни бажариши керак: - аналог сигнални рақамлига айлантириш ва унинг аксини; - гуруҳли трактни ташкил қилиш; - синхронизация ва сигнализация каналларини ҳосил қилиш; -линия қурилмаларини станция қурилмалари билан физик туташишни таъминлаш; - бошқариш сигналарига ишлов бериш. рақамли улаш линияларининг бирламчи гуруҳ (икм) рақамли улаш линиялари 2048 кбит/с (е1) ва 1544 кбит/с (т1) улаш имконли (икм нинг линиявий модули), 7 сонли укс нинг линиявий модули улаш, sdh технологиясининг рақамли улаш линиялари (stm модуллари) мавжуд. * * линиявий комплектининг соддалаштирилган схемаси лсу – …

2 / 26

қисмини бошқариш бўйича функцияларни бажаради. улар тенг ҳуқуқли ҳисобланади. марказлашмаган бқ иерархияли бошқариш принципи иерархияли бошқаришда бошқариш мажмуаси марказий бқ ва бир неча периферия бқ гуруҳидан иборат. улар орасида иерархияли бўйсиниш нисбат бўлади. периферия гуруҳи периферия интерфейсига тўғри уланган бўлиб энг паст бошқариш иерархиясини ташкил қилади. мбқ эса энг юқори бошқариш иерархиясини ҳосил қилади. битта иерархия сатҳидаги бқ лар бир – бири билан боғланади ва бир – биридан боғлиқ бўлмаган ҳолда ишлайди. қўшни иерархия босқичидаги бқ лар бир – бири билан ахборот ва функционал алоқаларни мос равишда тизим интерфейслари орқали олади. иерархияли бошқарув тақсимланган бошқариш принципи. тақсимланган бошқариш усули. бунда бқ бошқариладиган объектларга тақсимланган ва улар конструктив бирлаштирилган. улар билан биргаликда махсус функционал модулларни ҳосил қилади. бу модуллар ёрдамида керакли сиғимли бошқариш мажмуаси яратилади. коммутация майдони (км) телефон станциялари ва тугунларининг асосий элементларидан бўлиб, улаш қурилмалари мажмуасидан иборат. коммутация майдони ёрдамида унинг кириш ва чиқиш линиялари орасида алоқа тракти ҳосил …

3 / 26

; v1=v2; v2<m бу нисбат бошқа ҳолларда турлича бўлиши мумкин. коммутация майдони ип 1 ип2 ип 3 кб 1 кб m кб 1 кб k кб n кб 1 аб. а коммутация майдони ип 1 ип 2 ип 3 кб 1 кб m кб 1 кб k кб n кб 1 аб. в улаш линияси ал ал ал - абонент линияси ип – излаш погонаси х – коммутация жараёни кб - коммутация блоки коммутация жараёни атс а атс в * * * * электрон атс кмда зичлаштирилган линиялар коммутацияси амалга оширилади. шунинг учун икки турли коммутация амалга оширилади: фазовий (ф) ва вақт бўйича (в). фазовий коммутацияда вақт каналини ўзгартирмай аниқ кириш ва чиқиш икм трактлари орасида улаш ўрнатилади. коммутация блокларининг қурилиш усуллари * фазовий коммутация жараёни fkb . . . . . . . . . . . . . . . . . . . . . . . …

4 / 26

ш жараёни 5 та босқичдан иборат: 1-босқич - станциянинг жавоб сигналини чақирувчи абонентга юбориш. 2-босқич - номерли ахборотни қабул қилиш. 3-босқич - чақирувни юбориш (абонент бўш бўлган ҳолда) км да 2 та боғловчи йўлга эга бўлиш зарур: 4-босқич - абонентларнинг сўзлашуви. 5-босқич - бир томонлама “отбой” да “банд” сигналини юбориш.
