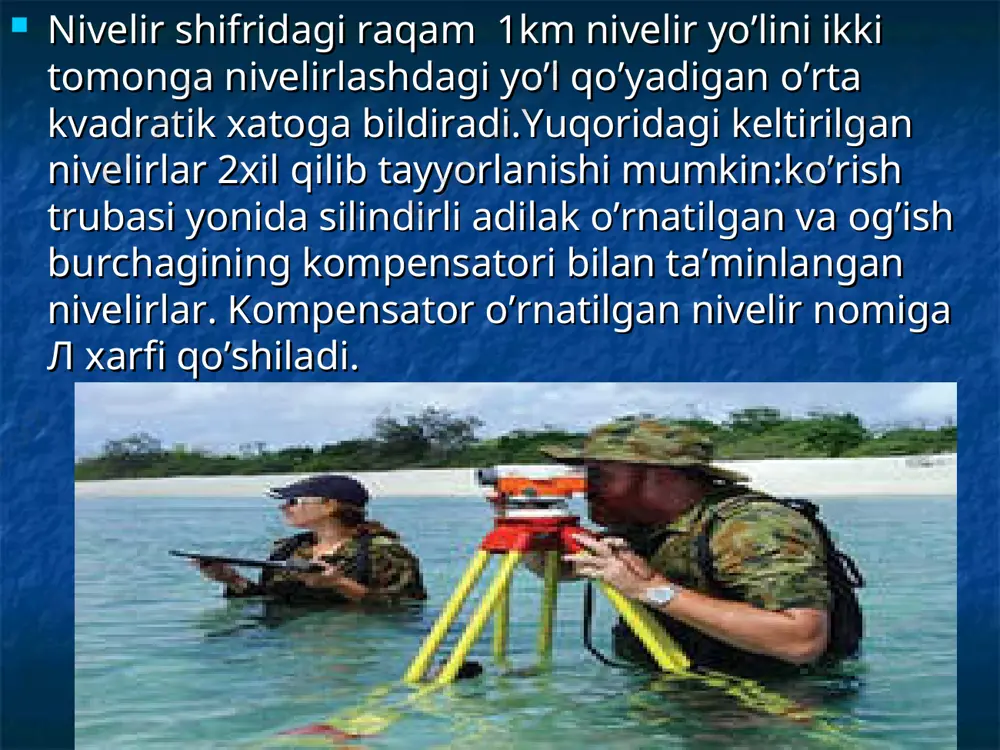

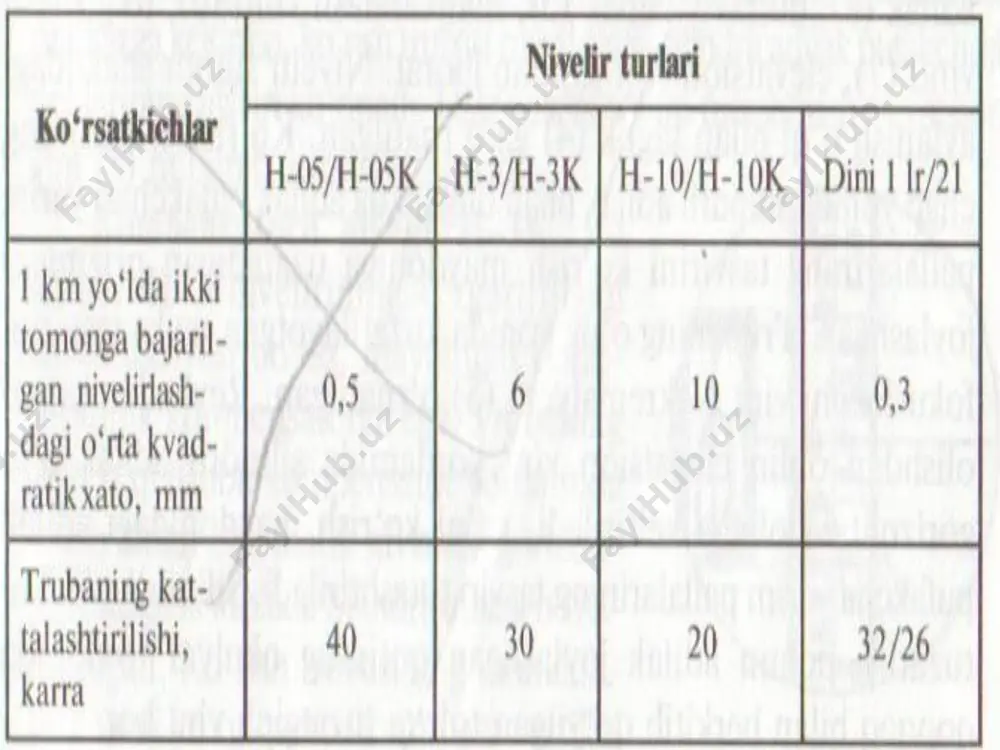

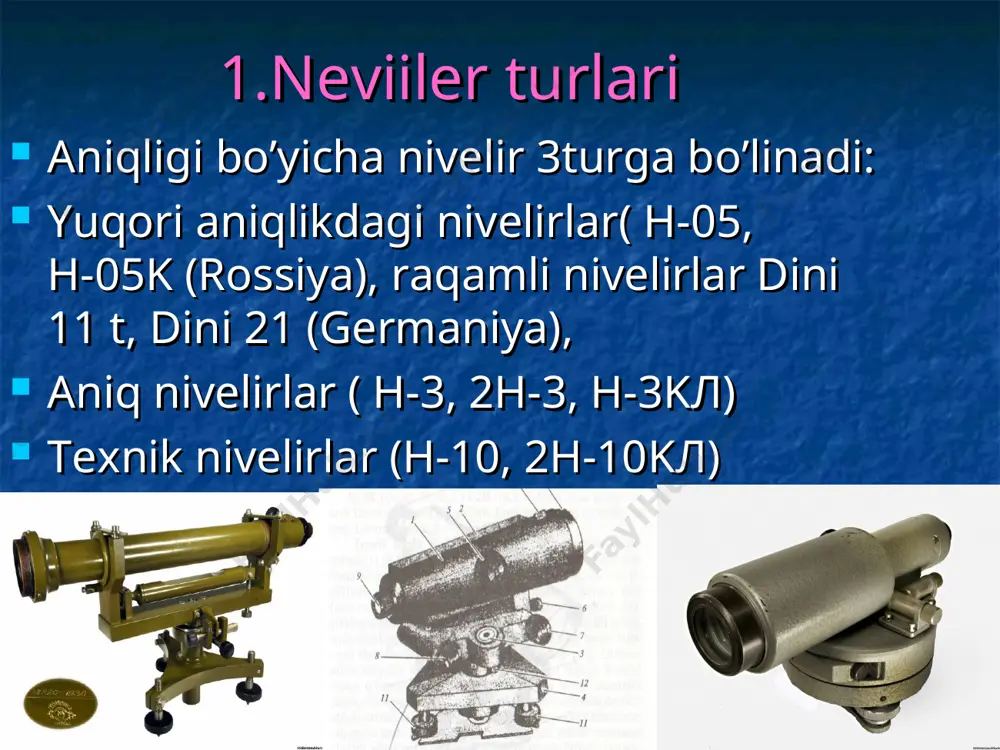

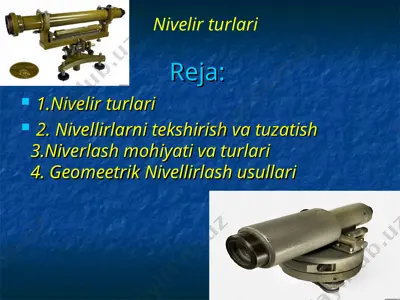

слайд 1 reja: 1.nivelir turlari 2. nivellirlarni tekshirish va tuzatish 3.niverlash mohiyati va turlari 4. geomeetrik nivellirlash usullari nivelir turlari 1.neviiler turlari aniqligi bo’yicha nivelir 3turga bo’linadi: yuqori aniqlikdagi nivelirlar( h-05, h-05k (rossiya), raqamli nivelirlar dini 11 t, dini 21 (germaniya), aniq nivelirlar ( h-3, 2h-3, h-3kл) texnik nivelirlar (h-10, 2h-10kл) yuqori aniqlikdagi nivelirlar 1- va 2- klass nivelirlashda, aniq nivelirlar3- va 4-klass va texnik nivelirlar texnikaviy nivelirlashda( topografik syomkalar va muxandislik qurilish ishlarida qo’llaniladi. nivelir shifridagi raqam 1km nivelir yo’lini ikki tomonga nivelirlashdagi yo’l qo’yadigan o’rta kvadratik xatoga bildiradi.yuqoridagi keltirilgan nivelirlar 2xil qilib tayyorlanishi mumkin:ko’rish trubasi yonida silindirli adilak o’rnatilgan va og’ish burchagining kompensatori bilan ta’minlangan nivelirlar. kompensator o’rnatilgan nivelir nomiga л xarfi qo’shiladi. aniq va texnik nivelirlar silindirli adilakli nivelior h-3. silindirli adilak ko’rinish trubasining yonoga o’rnatilagan va trubasi elavatsion vint bilan ta’minlangan. slindirli adilak pufakchasi uchlarining tasiri truba ko’rish maydoniga uzatiladi . ko’rish trubasi obyektiv 10 nishon …

2 / 16

ilindrli adilak tuzatish uchun adilak joylashgan qutining okulyar tomonida qopqoq bilan bekitibqo’yilgan to’rtta tuzatgich vint bor. asbob aylanish o’qini taxminan vertikal xolatga (shovun yo’nalishiga) keltirish uchun uchta ko’targich vint 11 yordamida doiraviy adilak pufakchasi o’rtaga keltiriladi.doiraviy adilak zarur paytda uchta tuzatgich vint 12 bilan tuzatiladi. ko’rish trubasining ko’rish maydonida reyka va adilak pufakchasining tasviri. 2. nivellirlarni tekshirish va tuzatish nivelir quyidagi geometrik shartlarni qanoatlantirishi shart: 1.doiraviy adilak o’qi nivelirning aylanish o’qiga paralel bo’lishi kerak (zz’ // jj’) 2.iplar to’rining gorizontal ipi nivelirning aylanish o’qoga perpendikulyar bo’lishi kerak. (nn //jj) 3.trubaning ko’rish o’qi sil;indrli adilak o’qiga parallel bo’lishi kerak (vv’//uu, silindrli adilak nivelirida) yoki trubaning ko’rish o’qi gorizontal bo’lishi kerak. bu shartni tekshirish uchun bir-biridan 50-70m masofa turgan a va b nuqtalarga qoziq qoqiladi va nivelir balandligi reyka orqali o’lchanadi. 3.niverlash moxiyati va turlari nivelirlash geodezik ishlarning bir turidir. u bilan yerning tabiiy yuzasida joylashgan nuqtalarning bir biriga nisbatan nisbiy balandligi …

3 / 16

osim farqi orqali nisbiy balandlik xisoblanadi. aeronivelirlash ishlari radio balandlikni o’lchash va stataskop bilan uchib ketayotgan samolyotning yer sirtidan balandliginianiqlash orqali bajariladi. stereofotogrametrik nivelirlash joyning ikkita bir xil aerosuratini stereometr,sterokomparatorva ularga o’xshash maxsus asboblarda relyef modelini xosil qilib undan nisbiy balandlikni o’lchab olish bilan amalga oshiriladi. avtomatik nivelirlash joyning biron bir yo’nalishi bo’yicha profilini maxsus nivelir-avtomat ddeb ataluvchi asbobda chizib ,profildan nuqtalar nisbiy balandliginianiqlab olishga asoslangan.

4 / 16

5 / 16
