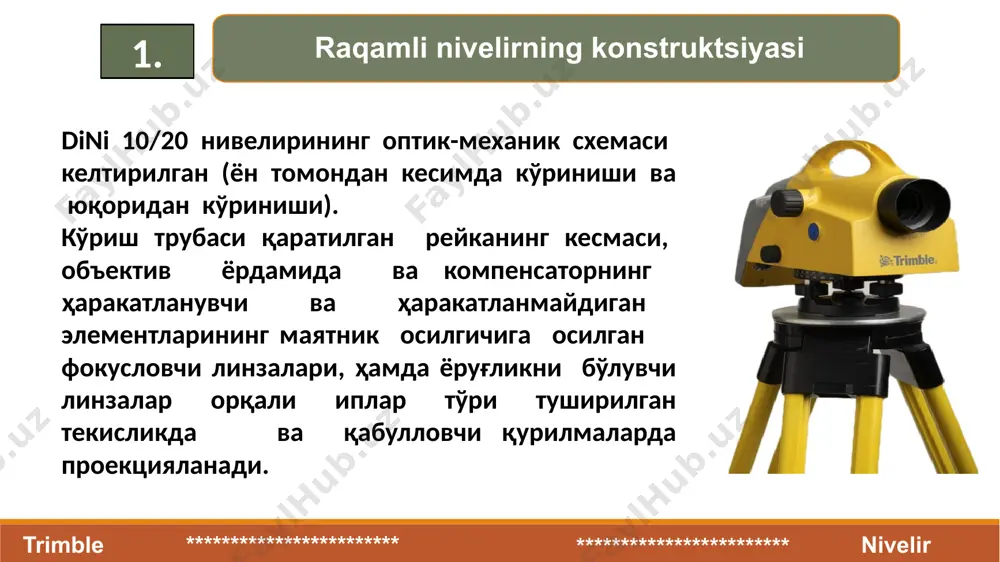

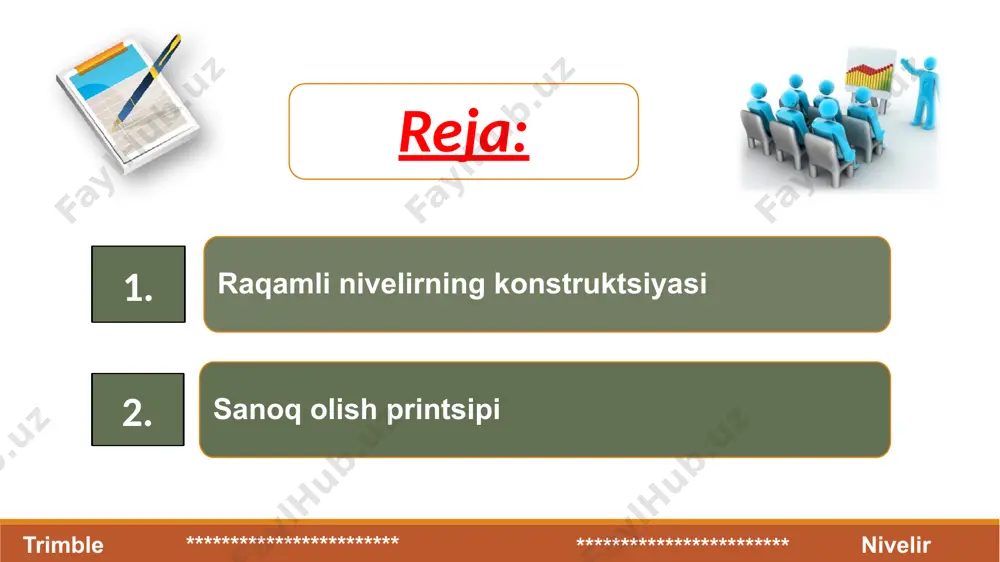

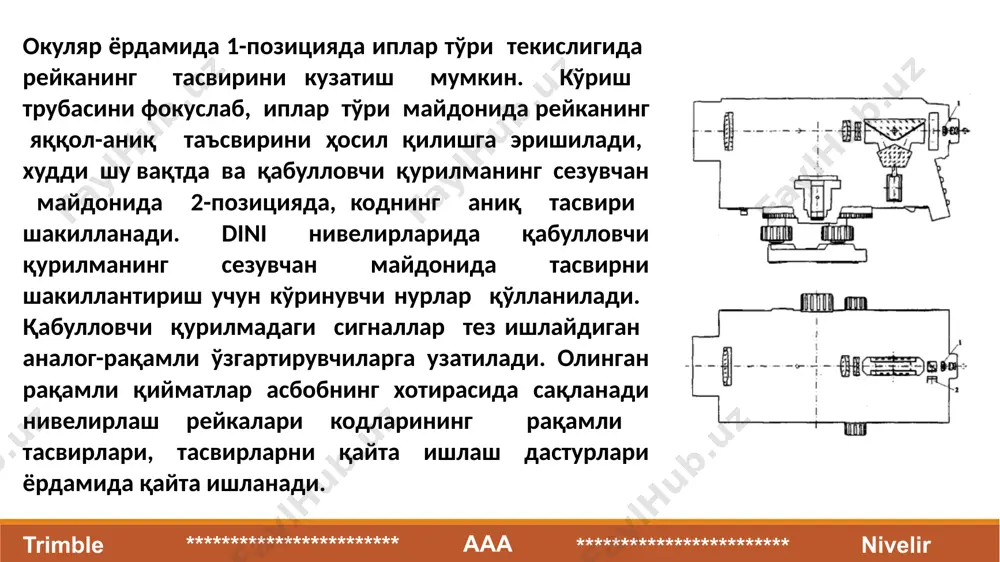

презентация powerpoint “zamonaviy geodezik asboblar” fanidan 5-мавзу: raqamli nivelirlar bilan o‘lchashlarni bajarish. nivelir trimble ************************ ************************ raqamli nivelirning konstruktsiyasi sanoq olish printsipi reja: 1. 2. nivelir trimble ************************ ************************ raqamli nivelirning konstruktsiyasi 1. dini 10/20 нивелирининг оптик-механик схемаси келтирилган (ён томондан кесимда кўриниши ва юқоридан кўриниши). кўриш трубаси қаратилган рейканинг кесмаси, объектив ёрдамида ва компенсаторнинг ҳаракатланувчи ва ҳаракатланмайдиган элементларининг маятник осилгичига осилган фокусловчи линзалари, ҳамда ёруғликни бўлувчи линзалар орқали иплар тўри туширилган текисликда ва қабулловчи қурилмаларда проекцияланади. nivelir trimble ************************ ************************ окуляр ёрдамида 1-позицияда иплар тўри текислигида рейканинг тасвирини кузатиш мумкин. кўриш трубасини фокуслаб, иплар тўри майдонида рейканинг яққол-аниқ таъсвирини ҳосил қилишга эришилади, худди шу вақтда ва қабулловчи қурилманинг сезувчан майдонида 2-позицияда, коднинг аниқ тасвири шакилланади. dini нивелирларида қабулловчи қурилманинг сезувчан майдонида тасвирни шакиллантириш учун кўринувчи нурлар қўлланилади. қабулловчи қурилмадаги сигналлар тез ишлайдиган аналог-рақамли ўзгартирувчиларга узатилади. олинган рақамли қийматлар асбобнинг хотирасида сақланади нивелирлаш рейкалари кодларининг рақамли тасвирлари, тасвирларни қайта ишлаш …

2 / 13

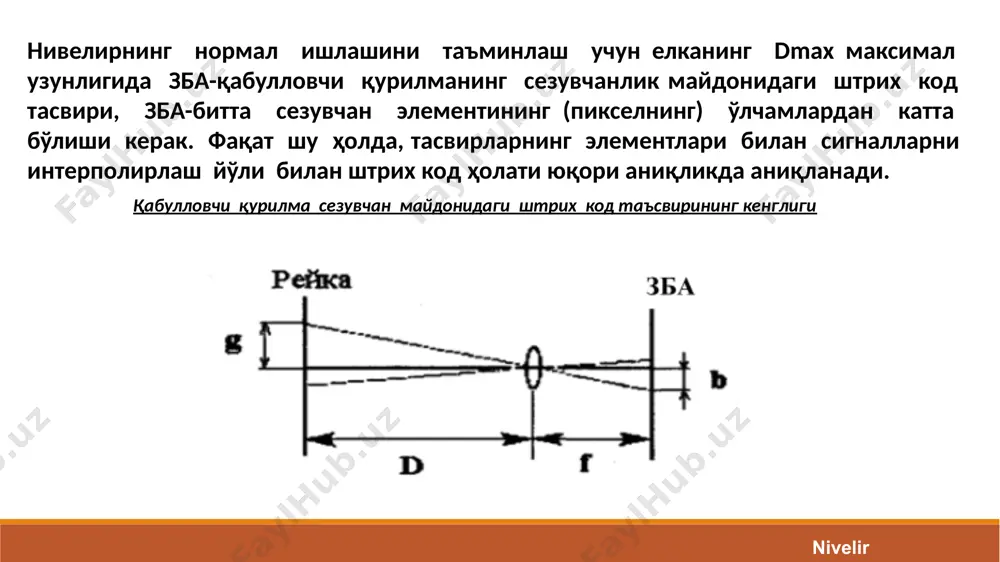

ъсвирининг кенглиги асбоб ва рейка орасидаги масофа 100 метрга тенг бўлган ҳолат учун қабулловчи қурилманинг чиқишидаги сигнал келтирилган nivelir trimble aaa ************************ ************************ одатда нивелирлаш рейкасининг узунлиги l 3 метрга тенг, рейка коди штрихининг кенглиги q 2 смга тенг, демак ҳисоблар бўйича, n≈7,5 ёки сўз узунлиги n*q ≈ 15 см. dini нивелирларининг техникавий характеристикада, рейка бўйича автоматик равишда саноқ олиш каналининг оптик системасининг бурчак майдони 0,3 метрнинг 100 метрга нисбати бўйича аниқланади, демак, катта елка узунликларида ишончлиликни таъминлаш учун иккита сўзни аниқлаш орқали бажарилади. nivelir trimble aaa ************************ ************************ саноқ олиш принципи 2. dini 12 нивелирида битта ўлчаш вақти 3 секундни ташкил этади, dini 22 –нивелири билан – 2 секундга яқин. бунга рейкани ёритишга боғлиқ бўлган, сезувчи майдонни ёритиш давомийлигини аниқлашга кетган вақт, ҳамда компенсаторнинг ҳаракатланувчи элементларнинг тебраниш туфайли содир бўлувчи таъсвирни титрашининг таъсирини минималлаштириш учун кўп сонли ўлчаш натижаларини ўртачасини чиқаришга ва ҳавонинг конвекциясига кетган вақт киради. dini 10т …

3 / 13

призма, 5-окуляр, 6 - зба-қабулловчи қурилма. иккала ҳолатда ҳам, абсолют ва бир хил(икки маъноли бўлмаган) баландлик ҳисоблаш имконини берувчи кодлар тўғрисида гап боради. стандарт код бинарли ҳисобланади, «сўз» коди 8 бит ёки 1 байт ўлчамга эга. ҳар бир бит 2 сантиметр кенгликга эга бўлади ва бир хил миқдорли иккита қисмдан ташкил топган бўлиб, уларнинг ҳар бири 1 см кенгликга эга. булар туфайли битлар ҳосил бўлади, улар бир хил-оқ/оқ ёки қора/қора йўллардан ёки турли йўллардан ташкил топган-оқ/қора ёки қора/оқ битлардан ташкил топди. 1 га -қора ёки оқ бир хил рангли бит, 0 га иккита турли ранг қора/оқ ёки оқ/қора тўғри келади. рейканинг барча узунлиги бўйича турли қийматга эга бўлган «сўз» кетма-кет туширилади, улар детектирлаш ва қабулловчи қурилманинг чиқишидаги сигнални кейинчалик аналог-рақамли ўзгартириш йўли билан нивелирнинг қабулловчи қурилмасининг сезувчан майдонида проекциялангандан сўнг бир маънода аниқланиши мумкин. бунинг учун, тўла i байт қийматини аниқлаш имкониятига доимо эга бўлиш керак, предмет майдонидаги кодни дешифрлаш …

4 / 13

5 / 13
