1 / 25

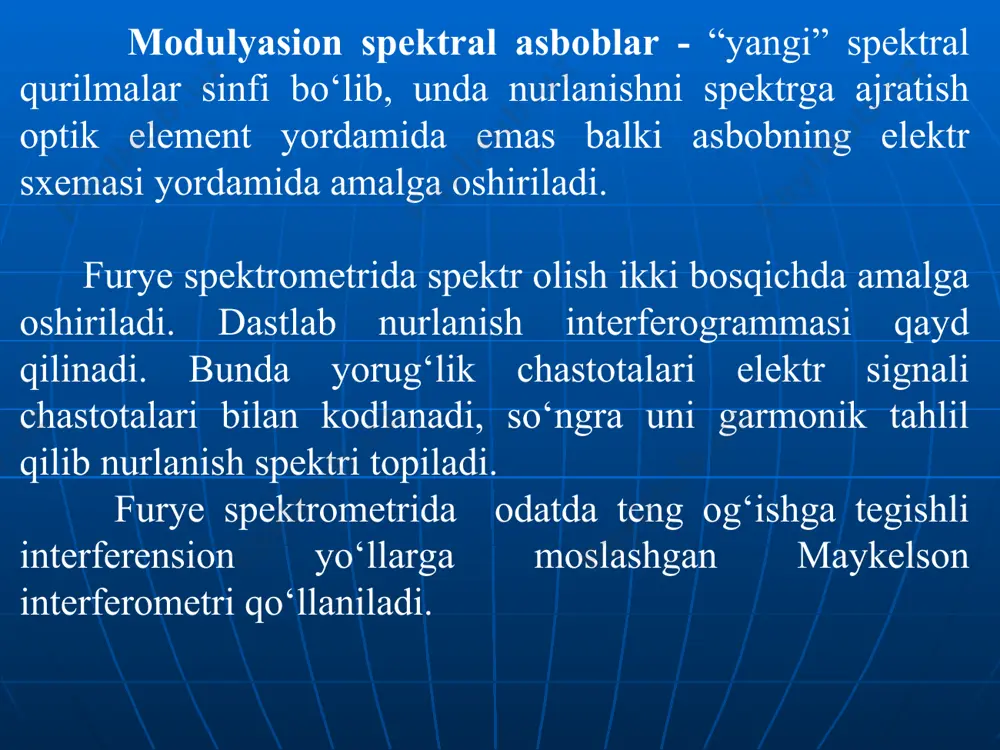

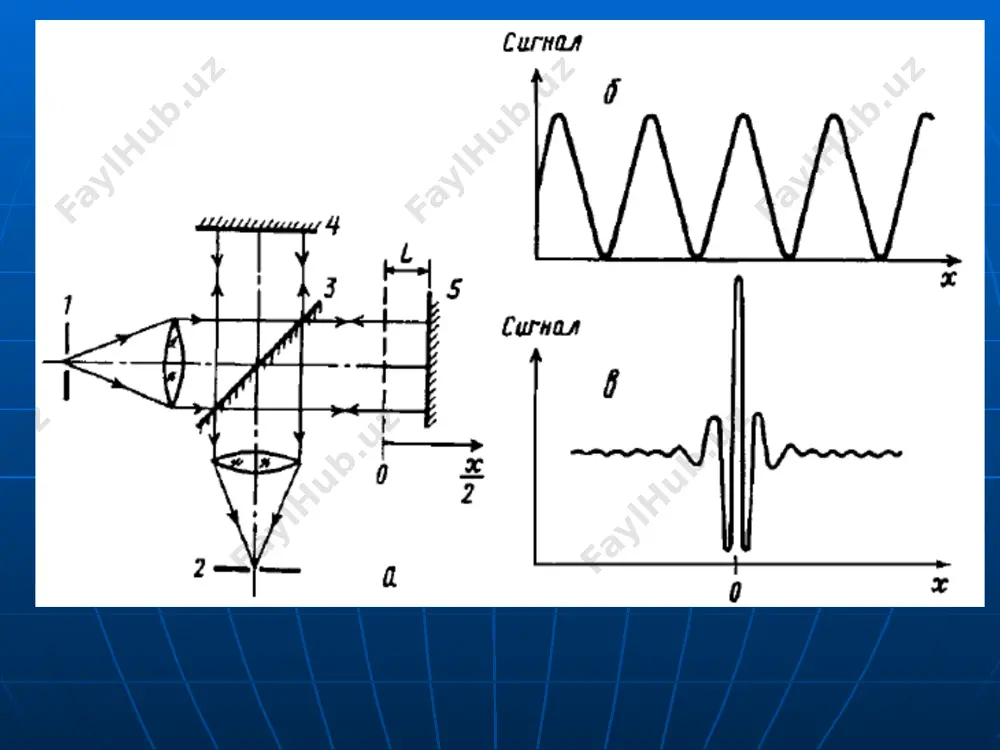

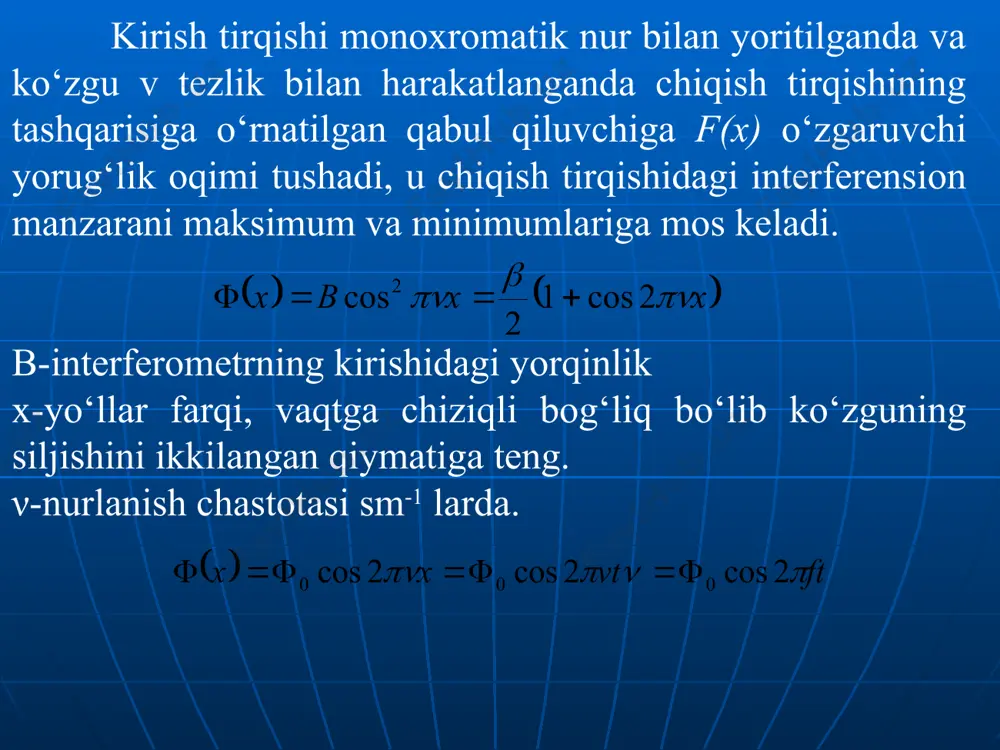

механика-математика факультети эҳтимоллар назарияси ва математик статистика кафедраси амалий оптика * кафедра мудири проф. а.а.абдушукуров 6-mavzu modulyasion spektral qurilmalar modulyasion spektral asboblar - “yangi” spektral qurilmalar sinfi bo‘lib, unda nurlanishni spektrga ajratish optik element yordamida emas balki asbobning elektr sxemasi yordamida amalga oshiriladi. furye spektrometrida spektr olish ikki bosqichda amalga oshiriladi. dastlab nurlanish interferogrammasi qayd qilinadi. bunda yorug‘lik chastotalari elektr signali chastotalari bilan kodlanadi, so‘ngra uni garmonik tahlil qilib nurlanish spektri topiladi. furye spektrometrida odatda teng og‘ishga tegishli interferension yo‘llarga moslashgan maykelson interferometri qo‘llaniladi. kirish tirqishi monoxromatik nur bilan yoritilganda va ko‘zgu v tezlik bilan harakatlanganda chiqish tirqishining tashqarisiga o‘rnatilgan qabul qiluvchiga f(x) o‘zgaruvchi yorug‘lik oqimi tushadi, u chiqish tirqishidagi interferension manzarani maksimum va minimumlariga mos keladi. b-interferometrning kirishidagi yorqinlik x-yo‘llar farqi, vaqtga chiziqli bog‘liq bo‘lib ko‘zguning siljishini ikkilangan qiymatiga teng. ν-nurlanish chastotasi sm-1 larda. ф0- amplitudali ko‘paytuvchi modulyatsiya tufayli olinadigan chastota. qabul qiluvchi amplitudasi tushuvchi to‘lqinning yorqinligiga proporsional, chastotasi …

2 / 25

harakatlanuvchi ko‘zguning maksimal siljishi) bilan aniqlanadi. spektr olishning bu usuli 1981-yilda maykelson tomonidan aytilgan. lekin kompyutersiz teskari furye taqsimotini hisoblab bo‘lmas edi. spektrometrning nazariy ajrata olish qobiliyati ya’ni klassik spektral asoblardagiga o‘xshab maksimal yo‘llar farqiga proporsional. kirish tirqishining fazoviy burchagi ω fabri-pero interferometridagi kabi yorug‘lik kuchi bilan bog‘liq. shuning uchun furye spektrometri yuqori yorug‘lik kuchiga ega. u difraksion spektral asboblardagiga nisbatan 30 marta yuqori yorug‘lik kuchiga ega. bu jakino yutug‘i deyiladi. furye spektrometri spektrni qayd qilish xarakteriga ko‘ra ko‘p kanalli asbob hisoblanadi. u bir vaqtda katta sondagi spektral oraliqdagi nurlanishni qayd qila oladi. u bir kanalliga nisbatan sezgir va tez ishlaydi. masalan: bir kanallida 1 spektral oraliqni qayd qilishga 1 soat ketsa, 900 spektral oraliqni qayd qilishga 900 c 15 min ketadi. 15 minutda esa 900 marta spektrni yozish mumkin va ularni bir-birini ustiga tashlaydi. natijada =30 marta bo‘ladi sezgirlik ham shuncha marta bo‘ladi. sezgirlik va vaqtdagi bu yutuq multipleks-faktor …

3 / 25

* a кўчма қайтарувчи кўзгу b нурни иккига ажратувчи қисм c қўзғалмас қайтарувчи кўзгу d бурувчи кўзгу e бўлмага кириш тирқиши f манба(лазер) g сферик кўзгу h коллиматорли поробалик кўзгу i фокусловчи поробалик кўзгу j тороидал кўзгу k коллиматорли поробалик кўзгу l фокусловчи поробалик кўзгу nicolet 6700 ft-ir spectrometer ишлаб чикарилган давлат- united states applications-қўлланилишлари ноорганик ва органик бирикмаларни иднтификация килиш номаълум аралашмали моддаларни иднтификация килиш каттик, суюклик ва газларни анализ килиш атмосфера хафоси спектрини олиш ва уни анализ килишда - солнечная радиация в любой точке земли - спектры длинноволнового / земного излучения может также использоваться на спутниках, чтобы исследовать пространство * нитрометаннинг (ch3no2) юқори аниқликдаги иқ ютилиш спектри department of chemistry, the university of akron, akron, oh 44325, united states m.b. dawadi et al. / journal of molecular spectroscopy 11 july 2017 l- кювета қалинлиги, k – ютилиш коэффициент , n- концентрация bruker ifs120 hr аниқлик 0.0025 cm-1 , …

4 / 25

5 / 25
