замонавий электрон нивелирлар

PPTX 20 стр. 3,7 МБ Бесплатная загрузка

20 стр.

FaylHub.uz

Скачать через Telegram

Размер 3,7 МБ

Тип файла PPTX

Страницы 20

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 20

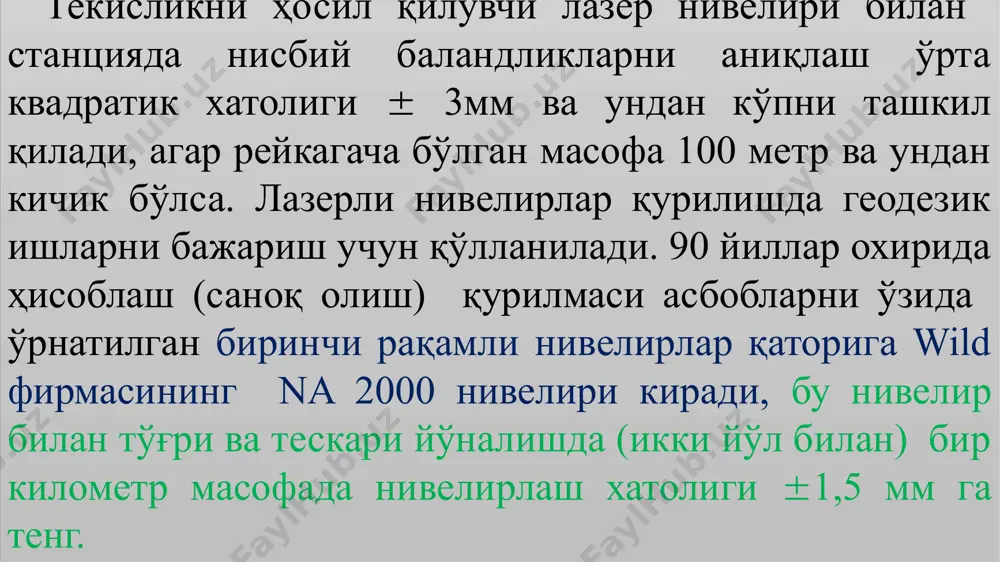

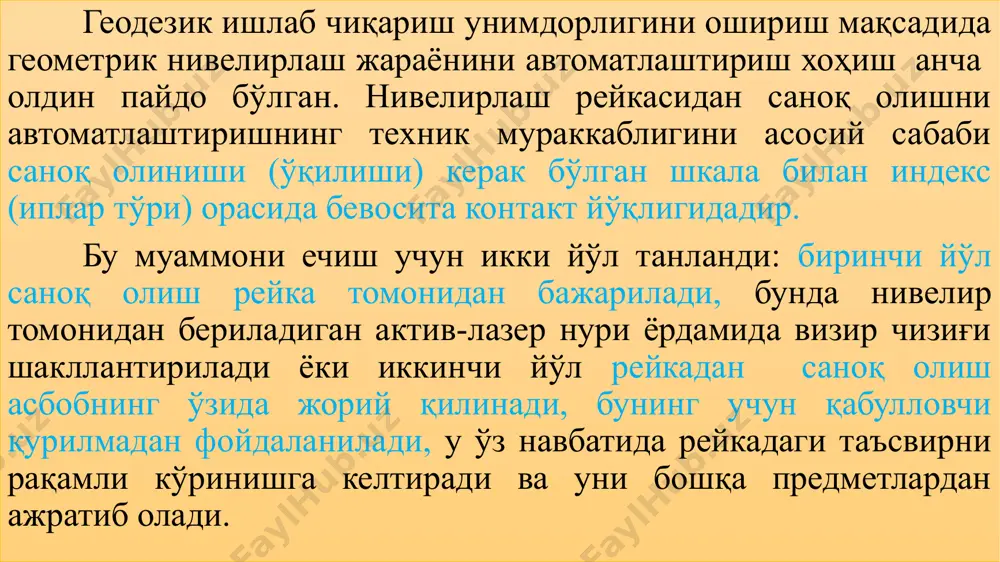

мавзу: замонавий электрон нивелирлар мавзу: замонавий электрон нивелирлар режа: 1.замонавий электрон нивелирлар. 2.замонавий электрон нивелирларнинг ишлаш принциплари. геодезик ишлаб чиқариш унимдорлигини ошириш мақсадида геометрик нивелирлаш жараёнини автоматлаштириш хоҳиш анча олдин пайдо бўлган. нивелирлаш рейкасидан саноқ олишни автоматлаштиришнинг техник мураккаблигини асосий сабаби саноқ олиниши (ўқилиши) керак бўлган шкала билан индекс (иплар тўри) орасида бевосита контакт йўқлигидадир. бу муаммони ечиш учун икки йўл танланди: биринчи йўл саноқ олиш рейка томонидан бажарилади, бунда нивелир томонидан бериладиган актив-лазер нури ёрдамида визир чизиғи шакллантирилади ёки иккинчи йўл рейкадан саноқ олиш асбобнинг ўзида жорий қилинади, бунинг учун қабулловчи қурилмадан фойдаланилади, у ўз навбатида рейкадаги таъсвирни рақамли кўринишга келтиради ва уни бошқа предметлардан ажратиб олади. текисликни ҳосил қилувчи лазер нивелири билан станцияда нисбий баландликларни аниқлаш ўрта квадратик хатолиги  3мм ва ундан кўпни ташкил қилади, агар рейкагача бўлган масофа 100 метр ва ундан кичик бўлса. лазерли нивелирлар қурилишда геодезик ишларни бажариш учун қўлланилади. 90 йиллар охирида ҳисоблаш …

2 / 20

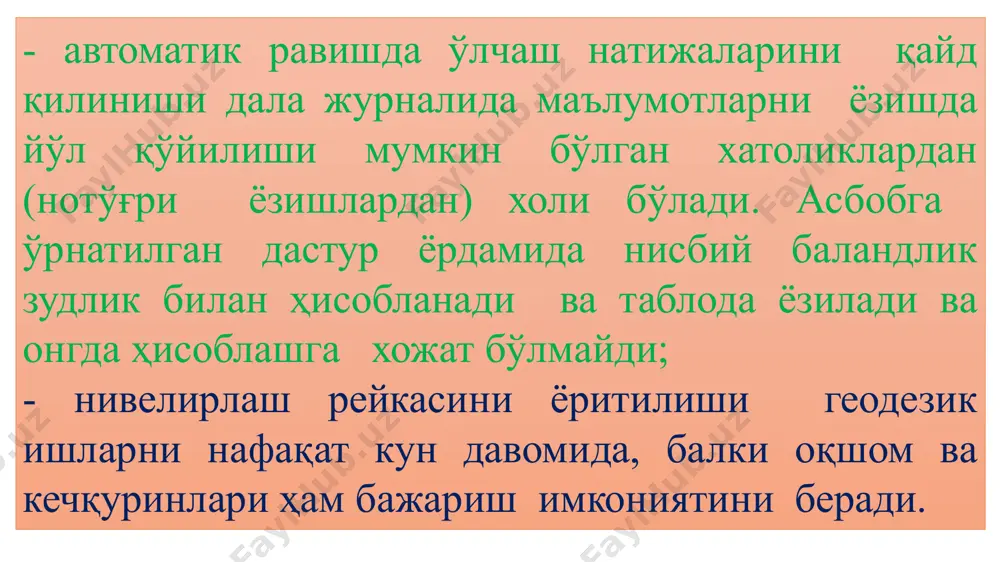

ниши дала журналида маълумотларни ёзишда йўл қўйилиши мумкин бўлган хатоликлардан (нотўғри ёзишлардан) холи бўлади. асбобга ўрнатилган дастур ёрдамида нисбий баландлик зудлик билан ҳисобланади ва таблода ёзилади ва онгда ҳисоблашга хожат бўлмайди; - нивелирлаш рейкасини ёритилиши геодезик ишларни нафақат кун давомида, балки оқшом ва кечқуринлари ҳам бажариш имкониятини беради. рақамли нивелирлар билан динамик режимда ҳам ўлчаш мумкин, масалан, вертикал бўйича йўналишларни тўғри чизиқлигини назорат қилишда. бунинг учун кареткага ўрнатилган рейкани, арқон тортгичлар ёрдамида унча катта бўлмаган тезликда (масалан, vmax2,4мм/с) йўналтирувчи бўйлаб суриш вақтида ҳар 10 секунда рақамли нивелир ёрдамида саноқ олиш мумкин na2000na2002 (leica geosystems ag), dini22 (trimble), dl-102c (topcon), sdl30(sokkia) рақамли нивелирлари ii-iv класс нивелирлаш, топографик ва картографик ишлар, транспорт магистралларини қурилишда геодезик ишларни бажариш, туннеллар қурилиш ва тоғ ишлари, қувурларни ётқизиш ва канализация ўтказиш, деформацияни кузатиш ва инсонни бевосита қатнашишисиз бошқа ўлчашларни бажаришга мўлжалланган. юқори аниқликдаги na3000na3003 (leica geosystems ag) ва dini12dini 12т (tpimble) рақамли нивелирлардан фойдаланиш имкониятлари кенгдир. …

3 / 20

ca geosystems ag)  нивелирлаш рейка ++ ++ - “++” –тавсия этилади;”+” –қўллаш мумкин; “-“ - мулжалланмаган рақамли нивелирларнинг қўлланилиши пзс-қабулловчи қурилма ёрдамида нивелир рейка шкаласи кодини ҳисоблашни амалга оширади. na2002na3003 рақамли нивелирларининг оптик элементлари асосан оддий нивелирдан олинган, шунинг учун рейкадан кўз билан қараб (визуал) саноқ олиш мумкин. автоматик режимда ўлчаш вақтда рейка шкаласини кодли штрихларнинг тасвири ёруғликни бўлувчи блок орқали пзс-қабулловчи қурилманинг сезувчи майдонига проекцияланади. na 2002 ((leika geosystems ag) рақамли нивелири 1-штрих-кодли нивелирлаш рейкаси; 2-объектив; 3-фокусловчи компонент; 4-фокусловчи компонент ҳолатини датчиги; 5-компенсатор блоки; 6-компенсатор ҳолатини назорат қилувчи блок; 7-ёруғликни бўлувчи блок; 8-иплар тўри; 9-окуляр; 10-пзс-қабулловчи қурилма; 11-нивелирлаш рейкаси кодининг таъсвири. ёруғликни бўлувчи блок тушувчи нурларни спектрал зонада инфрақизил ва кўринувчи нурларга ажратади. бу вақтда спекторнинг инфрақизил зонасида ётувчи нурлар, ёруғликни бўлувчи қиррасидан қабулловчи қурилма томонига қайтади, кўринувчи қисми эса ҳеч қандай тўсиқсиз ёруғликни бўлувчи блокдан ўтказилади ва иплар тўрининг текислигида рейканинг таъсвири шакилланади. шу туфайли, бир томондан …

4 / 20

nalish bo`yicha o`lchamlarni olish uchun yoningizda shtativ bo`lmasa, nivelir tagiga kitob, stul, quti va boshqa buyumlardan shtativ o`rniga foydalanish mumkin. lazerli nivelirlarning to`g`ri ishlatilish texnikasi bu rasmda lazerli nivelir yordamida devor tekisligini to`g`irlash ko`rsatilgan. lazerli nivelirni ishlatish holatlari. lazerli nivelir yordamida nafaqat o`lchamlarni olish balki, xona jixozlarini to`g`ri taxlashda ham foydalansa bo`ladi. lazerli nivelirni ishlatish holatlari. rasmda bosh firmasi ishlab chiqargan bosh grl 150 hv set modeli ko’rsatilgan. bu model 30 metrli radiusgacha o’lchay olish qobiliyatiga ega. ish diapozoni bo’lsa 150 metrgacha eta oladi. bu modeldan xattoki ob-havoning eng noqulay sharoitlarida ham foydalansa bo’ladi. lazerli nivelirlarning turlari. эътиборингиз учун раҳмат!!! image1.png image2.png image3.png image4.png image5.png image6.emf image7.png image8.png image9.png image10.png image11.jpeg /docprops/thumbnail.jpeg

5 / 20
