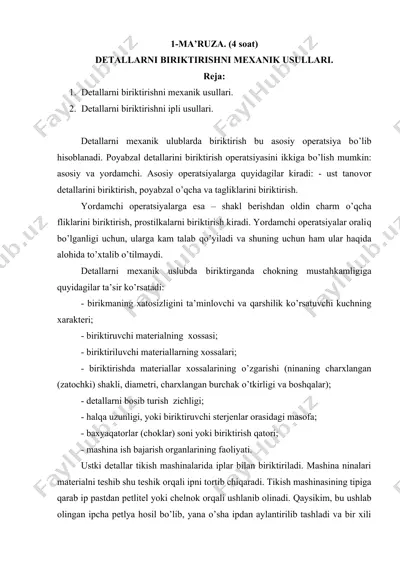

1-ma’ruza. (4 soat) detallarni biriktirishni mexanik usullari. reja: 1. detallarni biriktirishni mexanik usullari. 2. detallarni biriktirishni ipli usullari. detallarni mexanik ulublarda biriktirish bu asosiy operatsiya bo’lib hisoblanadi. poyabzal detallarini biriktirish operatsiyasini ikkiga bo’lish mumkin: asosiy va yordamchi. asosiy operatsiyalarga quyidagilar kiradi: - ust tanovor detallarini biriktirish, poyabzal o’qcha va tagliklarini biriktirish. yordamchi operatsiyalarga esa – shakl berishdan oldin charm o’qcha fliklarini biriktirish, prostilkalarni biriktirish kiradi. yordamchi operatsiyalar oraliq bo’lganligi uchun, ularga kam talab qo’yiladi va shuning uchun ham ular haqida alohida to’xtalib o’tilmaydi. detallarni mexanik uslubda biriktirganda chokning mustahkamligiga quyidagilar ta’sir ko’rsatadi: - birikmaning xatosizligini ta’minlovchi va qarshilik ko’rsatuvchi kuchning xarakteri; - biriktiruvchi materialning xossasi; - biriktiriluvchi materiallarning xossalari; - biriktirishda materiallar xossalarining o’zgarishi (ninaning charxlangan (zatochki) shakli, diametri, charxlangan burchak o’tkirligi va boshqalar); - detallarni bosib turish zichligi; - halqa uzunligi, yoki biriktiruvchi sterjenlar orasidagi masofa; - baxyaqatorlar (choklar) soni yoki biriktirish qatori; - mashina ish bajarish organlarining faoliyati. …

2 / 5

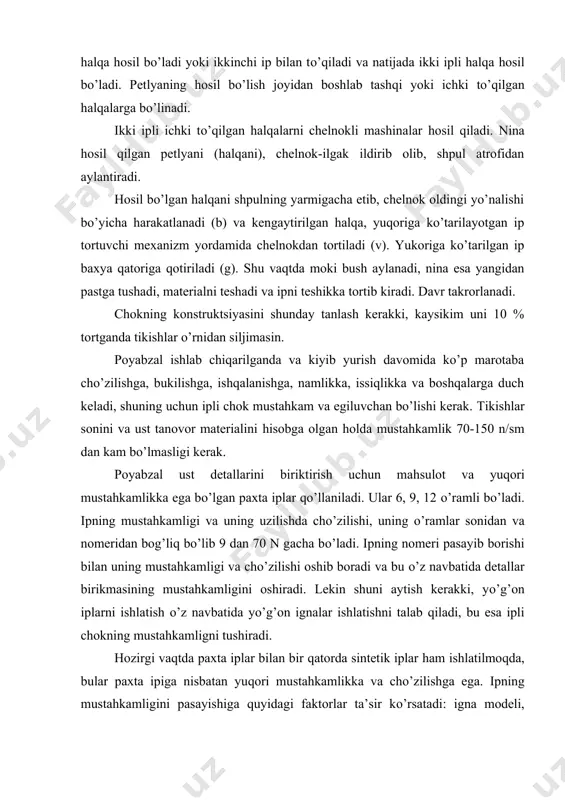

rib olib, shpul atrofidan aylantiradi. hosil bo’lgan halqani shpulning yarmigacha etib, chelnok oldingi yo’nalishi bo’yicha harakatlanadi (b) va kengaytirilgan halqa, yuqoriga ko’tarilayotgan ip tortuvchi mexanizm yordamida chelnokdan tortiladi (v). yukoriga ko’tarilgan ip baxya qatoriga qotiriladi (g). shu vaqtda moki bush aylanadi, nina esa yangidan pastga tushadi, materialni teshadi va ipni teshikka tortib kiradi. davr takrorlanadi. chokning konstruktsiyasini shunday tanlash kerakki, kaysikim uni 10 % tortganda tikishlar o’rnidan siljimasin. poyabzal ishlab chiqarilganda va kiyib yurish davomida ko’p marotaba cho’zilishga, bukilishga, ishqalanishga, namlikka, issiqlikka va boshqalarga duch keladi, shuning uchun ipli chok mustahkam va egiluvchan bo’lishi kerak. tikishlar sonini va ust tanovor materialini hisobga olgan holda mustahkamlik 70-150 n/sm dan kam bo’lmasligi kerak. poyabzal ust detallarini biriktirish uchun mahsulot va yuqori mustahkamlikka ega bo’lgan paxta iplar qo’llaniladi. ular 6, 9, 12 o’ramli bo’ladi. ipning mustahkamligi va uning uzilishda cho’zilishi, uning o’ramlar sonidan va nomeridan bog’liq bo’lib 9 dan 70 n gacha bo’ladi. …

3 / 5

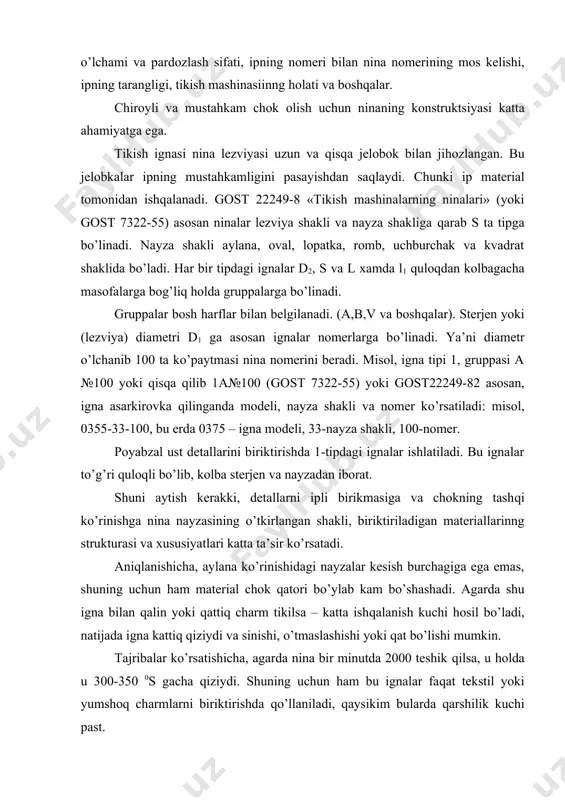

langan. bu jelobkalar ipning mustahkamligini pasayishdan saqlaydi. chunki ip material tomonidan ishqalanadi. gost 22249-8 «tikish mashinalarning ninalari» (yoki gost 7322-55) asosan ninalar lezviya shakli va nayza shakliga qarab s ta tipga bo’linadi. nayza shakli aylana, oval, lopatka, romb, uchburchak va kvadrat shaklida bo’ladi. har bir tipdagi ignalar d2, s va l xamda l1 quloqdan kolbagacha masofalarga bog’liq holda gruppalarga bo’linadi. gruppalar bosh harflar bilan belgilanadi. (a,b,v va boshqalar). sterjen yoki (lezviya) diametri d1 ga asosan ignalar nomerlarga bo’linadi. ya’ni diametr o’lchanib 100 ta ko’paytmasi nina nomerini beradi. misol, igna tipi 1, gruppasi a №100 yoki qisqa qilib 1a№100 (gost 7322-55) yoki gost22249-82 asosan, igna asarkirovka qilinganda modeli, nayza shakli va nomer ko’rsatiladi: misol, 0355-33-100, bu erda 0375 – igna modeli, 33-nayza shakli, 100-nomer. poyabzal ust detallarini biriktirishda 1-tipdagi ignalar ishlatiladi. bu ignalar to’g’ri quloqli bo’lib, kolba sterjen va nayzadan iborat. shuni aytish kerakki, detallarni ipli birikmasiga va chokning tashqi ko’rinishga …

4 / 5

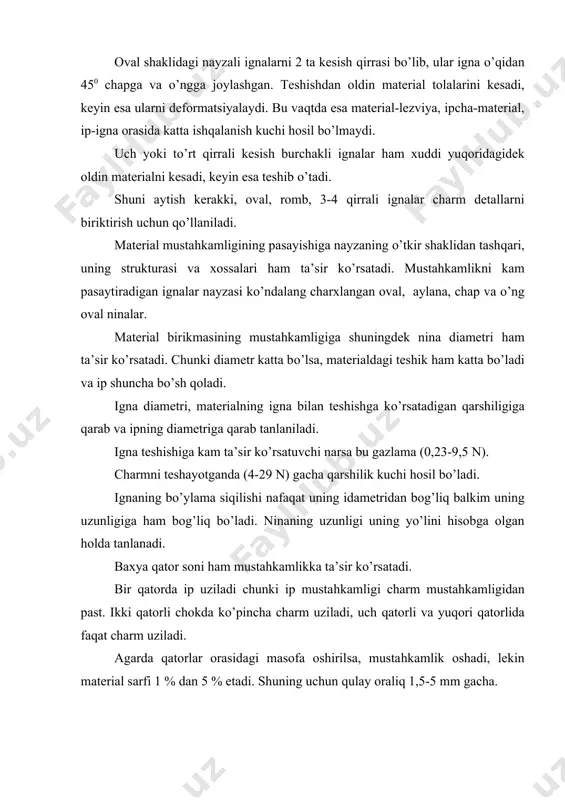

tda esa material-lezviya, ipcha-material, ip-igna orasida katta ishqalanish kuchi hosil bo’lmaydi. uch yoki to’rt qirrali kesish burchakli ignalar ham xuddi yuqoridagidek oldin materialni kesadi, keyin esa teshib o’tadi. shuni aytish kerakki, oval, romb, 3-4 qirrali ignalar charm detallarni biriktirish uchun qo’llaniladi. material mustahkamligining pasayishiga nayzaning o’tkir shaklidan tashqari, uning strukturasi va xossalari ham ta’sir ko’rsatadi. mustahkamlikni kam pasaytiradigan ignalar nayzasi ko’ndalang charxlangan oval, aylana, chap va o’ng oval ninalar. material birikmasining mustahkamligiga shuningdek nina diametri ham ta’sir ko’rsatadi. chunki diametr katta bo’lsa, materialdagi teshik ham katta bo’ladi va ip shuncha bo’sh qoladi. igna diametri, materialning igna bilan teshishga ko’rsatadigan qarshiligiga qarab va ipning diametriga qarab tanlaniladi. igna teshishiga kam ta’sir ko’rsatuvchi narsa bu gazlama (0,23-9,5 n). charmni teshayotganda (4-29 n) gacha qarshilik kuchi hosil bo’ladi. ignaning bo’ylama siqilishi nafaqat uning idametridan bog’liq balkim uning uzunligiga ham bog’liq bo’ladi. ninaning uzunligi uning yo’lini hisobga olgan holda tanlanadi. baxya qator soni ham …

5 / 5

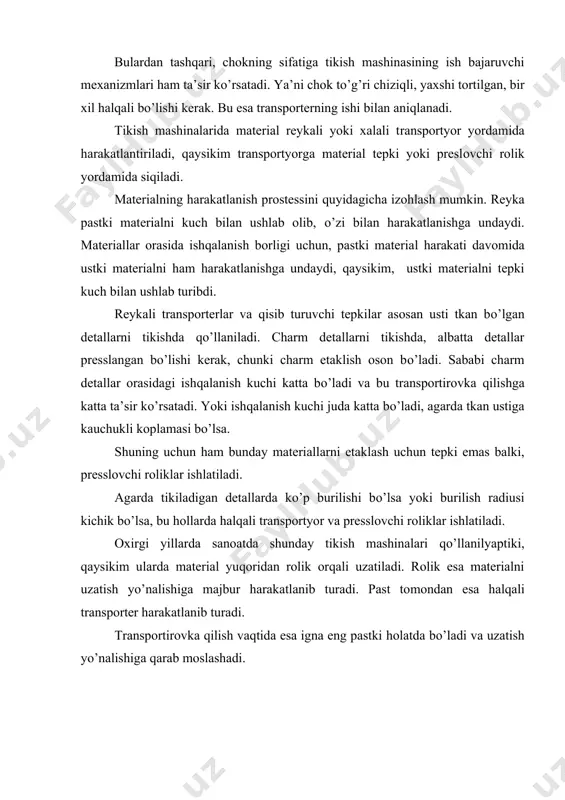

sini quyidagicha izohlash mumkin. reyka pastki materialni kuch bilan ushlab olib, o’zi bilan harakatlanishga undaydi. materiallar orasida ishqalanish borligi uchun, pastki material harakati davomida ustki materialni ham harakatlanishga undaydi, qaysikim, ustki materialni tepki kuch bilan ushlab turibdi. reykali transporterlar va qisib turuvchi tepkilar asosan usti tkan bo’lgan detallarni tikishda qo’llaniladi. charm detallarni tikishda, albatta detallar presslangan bo’lishi kerak, chunki charm etaklish oson bo’ladi. sababi charm detallar orasidagi ishqalanish kuchi katta bo’ladi va bu transportirovka qilishga katta ta’sir ko’rsatadi. yoki ishqalanish kuchi juda katta bo’ladi, agarda tkan ustiga kauchukli koplamasi bo’lsa. shuning uchun ham bunday materiallarni etaklash uchun tepki emas balki, presslovchi roliklar ishlatiladi. agarda tikiladigan detallarda ko’p burilishi bo’lsa yoki burilish radiusi kichik bo’lsa, bu hollarda halqali transportyor va presslovchi roliklar ishlatiladi. oxirgi yillarda sanoatda shunday tikish mashinalari qo’llanilyaptiki, qaysikim ularda material yuqoridan rolik orqali uzatiladi. rolik esa materialni uzatish yo’nalishiga majbur harakatlanib turadi. past tomondan esa halqali transporter harakatlanib …
