1 / 32

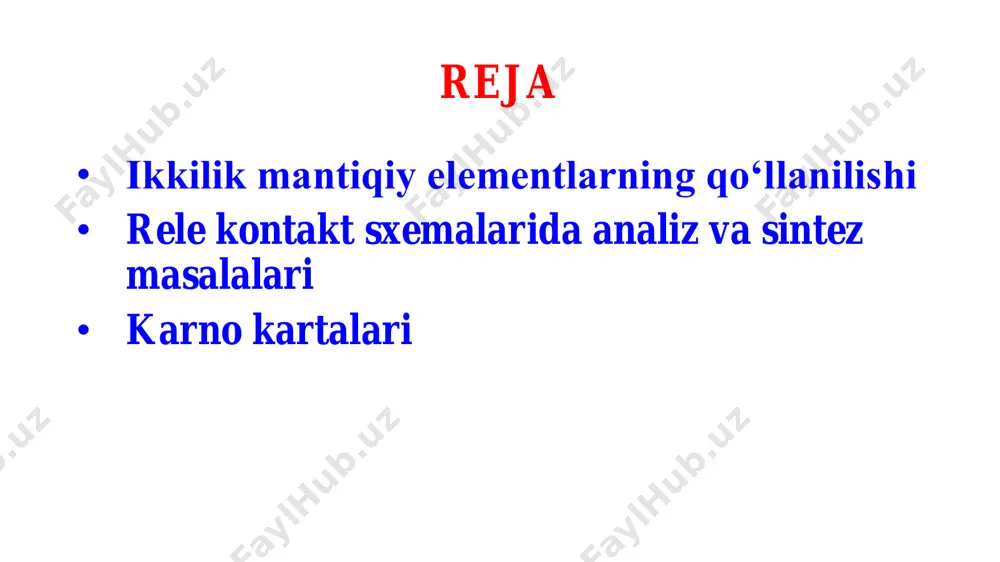

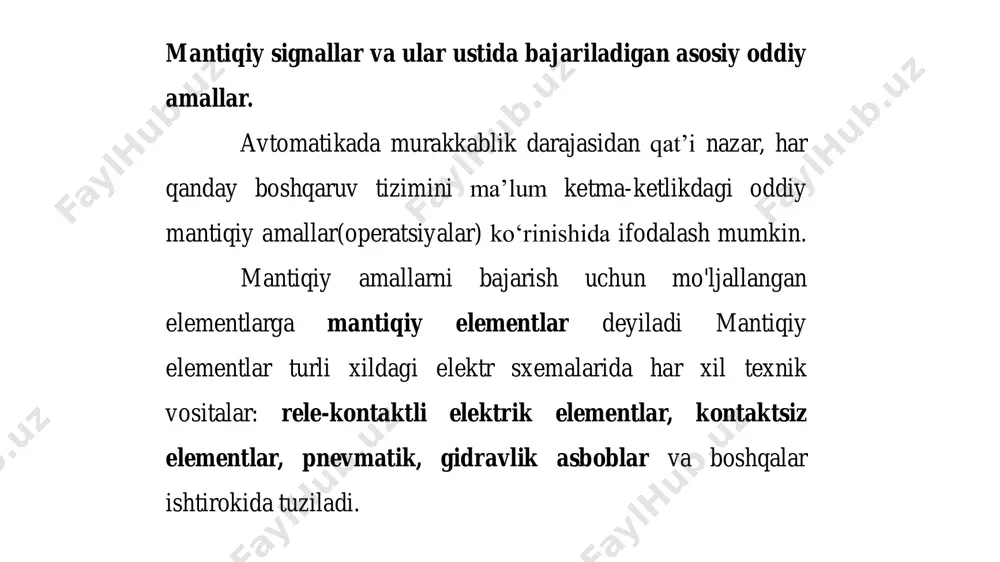

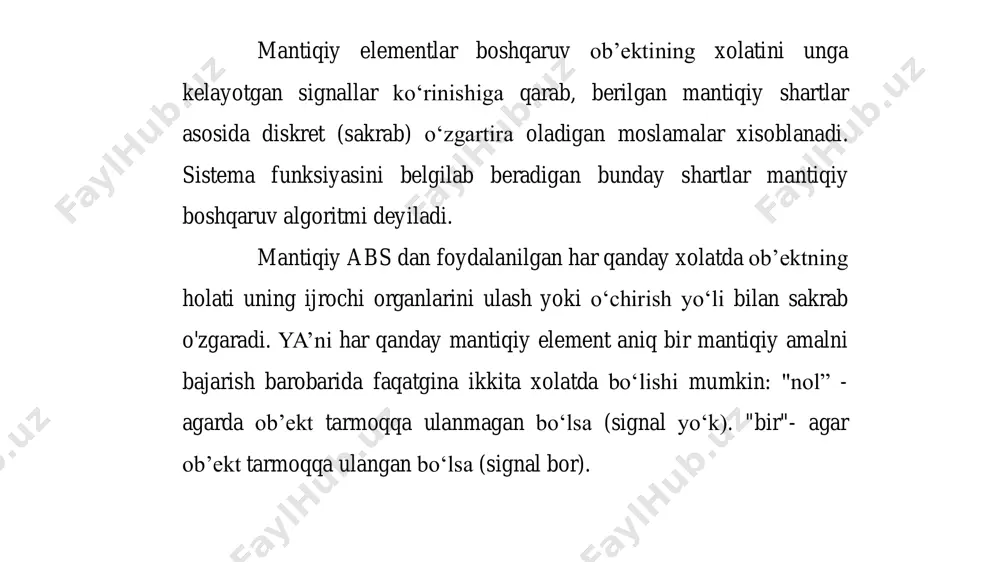

презентация powerpoint ikkilik mantiqiy elementlar. ikkilik mantiqiy elementlarining qo‘llanilishi. mantiqiy sxemalarda analiz va sintez masalalari “toshkent irrigatsiya va qishloq xo’jaligini mexanizatsiyalash muxandislari instituti” milliy tadqiqot universiteti fan nomi: diskret tuzilma reja • ikkilik mantiqiy elementlarning qo‘llanilishi • rele kontakt sxemalarida analiz va sintez masalalari • karno kartalari mantiqiy signallar va ular ustida bajariladigan asosiy oddiy amallar. avtomatikada murakkablik darajasidan qat’i nazar, har qanday boshqaruv tizimini ma’lum ketma-ketlikdagi oddiy mantiqiy amallar(operatsiyalar) ko‘rinishida ifodalash mumkin. mantiqiy amallarni bajarish uchun mo'ljallangan elementlarga mantiqiy elementlar deyiladi mantiqiy elementlar turli xildagi elektr sxemalarida har xil texnik vositalar: rele-kontaktli elektrik elementlar, kontaktsiz elementlar, pnevmatik, gidravlik asboblar va boshqalar ishtirokida tuziladi. mantiqiy elementlar boshqaruv ob’ektining xolatini unga kelayotgan signallar ko‘rinishiga qarab, berilgan mantiqiy shartlar asosida diskret (sakrab) o‘zgartira oladigan moslamalar xisoblanadi. sistema funksiyasini belgilab beradigan bunday shartlar mantiqiy boshqaruv algoritmi deyiladi. mantiqiy abs dan foydalanilgan har qanday xolatda ob’ektning holati uning ijrochi organlarini ulash yoki o‘chirish yo‘li …

2 / 32

asosan sxema tuzish mumkin va teskari tasdiq o‘rinli ixtiyoriy sxemaga mos ¬, & va v amallardan foydalanib mantiqiy elementlardan iborat formula tuzish mumkin. agar biror bir murakkab sxema berilgan bo‘lsa unga mos formulani yoxib, mantiq qonunlariga asosan soddalashtirib, soddalashgan formulaga mos sxema qaytatdan tuzilsa hosil bo‘lgan soddalashgan sxema boshlang‘ich sxemaning vazifasini bajaradi. masalan: yвba =)&а)v(b&v(a)&( , ushbu formulaga mos sxema chapda, mantiq qonunlari bo‘yicha soddalashtirilib, keyin chizilgan sxema esa o‘ngda. ikkala sxema ham bir xil vazifani bajaradi, chunki ikkala sxemaga mos formulalarning rostlik jadvallari bir xil. rele kontakt sxemalarida analiz. talabalar 3 kishi ovoz berganda ko’pchilik ovoz bilan qaror qabul qiladigan sxema tuzishmoqchi. biror bir qarorga ko’pchilik „ha“ deb ovoz berib o’zlariga tegishli tugmachalarni bosganda signal chirog’i yonishi lozim. ushbu sxema qanday ko’rinishda bo‘ladi? usbu masalada ovoz beruvchilar a, b, c fikr o’zgaruvchilari deb olsak bo’ladi, ular 2 xil qiymat qabul qilishi mumkin: ha deb ovoz berishsa – 1, yo’q …

3 / 32

$ulalarning rostlik jadvali bir xildir. karno kartalari. bul algebrasi djorj bul tomonidan (1815-1864) rivojlantirib, 20-asrning 30-yillarida raqamli mantiqiy sxemalarda qo‘llanilgan edi. raqamli electron qurilmalarni konstruksiyalash bilan shug‘ullanadigan mutaxassislar bul algebrasini chuqurroq o‘rganishi lozim. karno kartalari – bul ifodalarini soddalashtirishning eng amaliy usuli hisoblanadi. undan tashqari veych, venn diagrammalari, jadval usullari mavjud. 1953 yil moris karno bul ifodalarini soddalashtirish va grafik tasvirlash tizimini ishlab chiqqani haqida maqola e’lon qildi. ikkita o‘zgaruvchili karno kartasi. mantiq qonunlari. 1. ikkilangan rad etish qonuni. ¬ ¬ α≡α 2. & va \/ amallarining idempotentligi α&α≡α, α\/α≡α 3. & va \/ amallarining kommutativligi α&β≡β&α, α\/β= β\/α 4. & va \/ amallarining assosiativligi α&(β&γ)≡(α&β)&γ, α\/(β\/γ)=(α\/β)\/γ) 5. & va \/ amallarining bir-biriga nisbatan distributivlik qonunlari. α&(β\/γ)≡(α&β)\/(α&γ) , α\/(β&γ)≡(α\/β)&(α\/γ) 6. yutilish qonunlari α&(α\/β)≡α, α\/(α&β)≡α. 7. de morgan qonunlari ¬ (α&β)≡ ⌐ α\/ ⌐β, ¬ (α\/β)≡ ⌐ α & ⌐β. 8. α\/ ⌐ α≡1 9. qarama-qarshilik qonunlari: α & ⌐ α≡1 …$

4 / 32

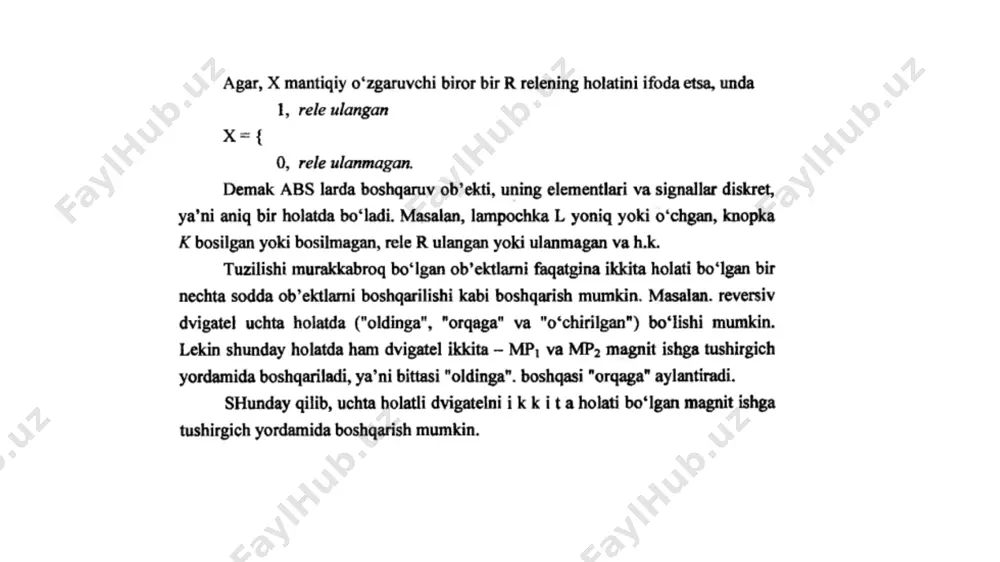

5 / 32
