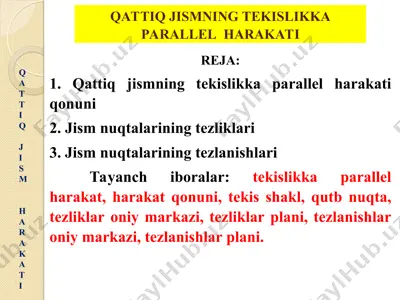

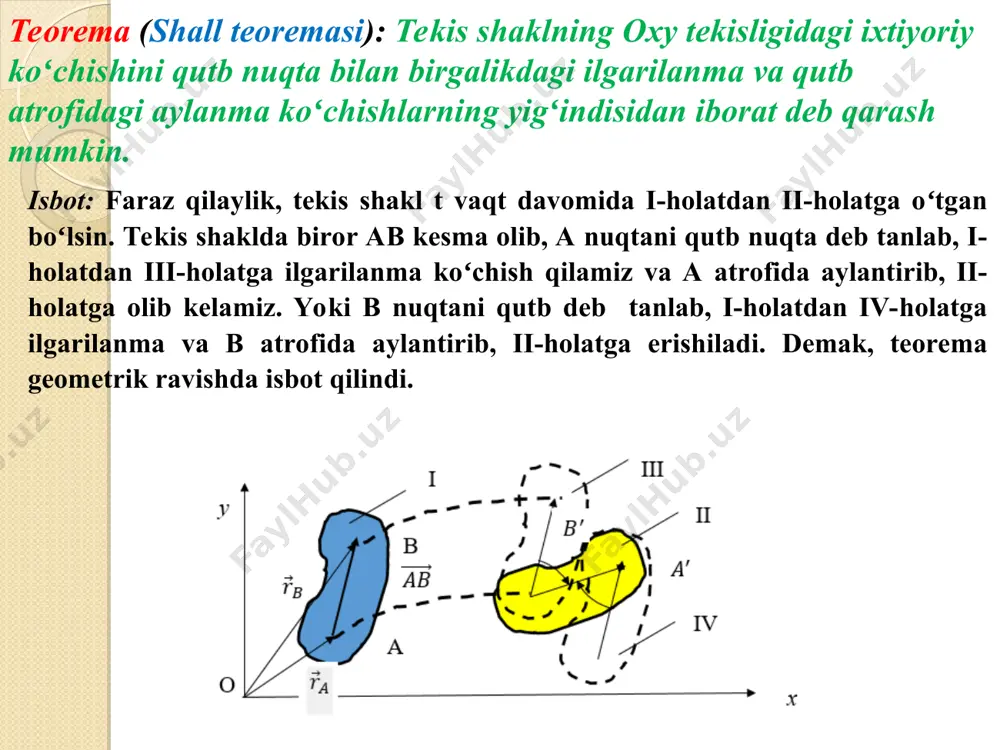

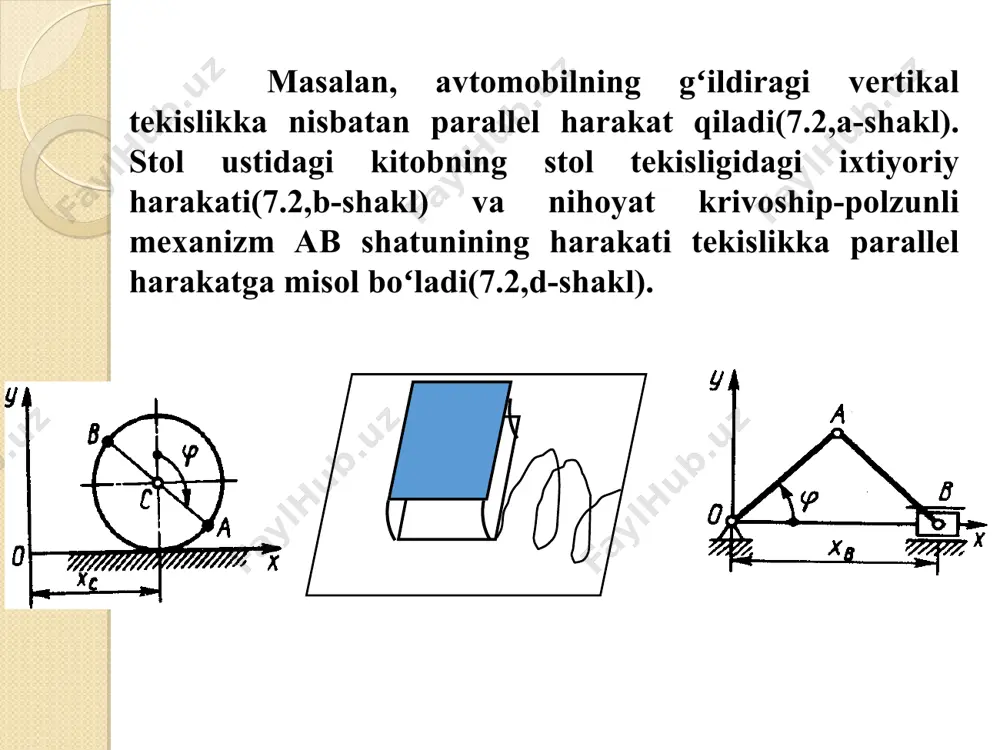

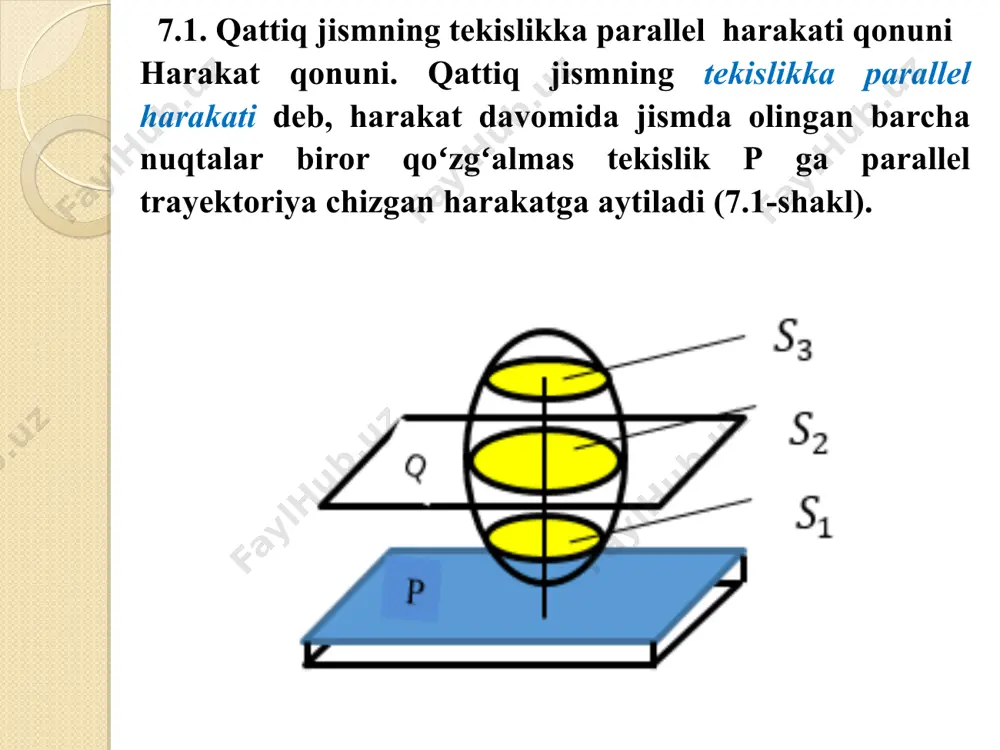

ўзбекистон республикаси олий ва ўрта махсус таълим вазирлиги фарғона политехника институти механика факультети тақдимоти qattiq jism harakati qattiq jismning tekislikka parallel harakati reja: qattiq jismning tekislikka parallel harakati qonuni jism nuqtalarining tezliklari jism nuqtalarining tezlanishlari tayanch iboralar: tekislikka parallel harakat, harakat qonuni, tekis shakl, qutb nuqta, tezliklar oniy markazi, tezliklar plani, tezlanishlar oniy markazi, tezlanishlar plani. 7.1. qattiq jismning tekislikka parallel harakati qonuni harakat qonuni. qattiq jismning tekislikka parallel harakati deb, harakat davomida jismda olingan barcha nuqtalar biror qoʻzgʻalmas tekislik p ga parallel trayektoriya chizgan harakatga aytiladi (7.1-shakl). masalan, avtomobilning gʻildiragi vertikal tekislikka nisbatan parallel harakat qiladi(7.2,a-shakl). stol ustidagi kitobning stol tekisligidagi ixtiyoriy harakati(7.2,b-shakl) va nihoyat krivoship-polzunli mexanizm ab shatunining harakati tekislikka parallel harakatga misol boʻladi(7.2,d-shakl). teorema (shall teoremasi): tekis shaklning oxy tekisligidagi ixtiyoriy koʻchishini qutb nuqta bilan birgalikdagi ilgarilanma va qutb atrofidagi aylanma koʻchishlarning yigʻindisidan iborat deb qarash mumkin. isbot: faraz qilaylik, tekis shakl t vaqt davomida i-holatdan ii-holatga …

2 / 23

lum boʻlib, b nuqtasining tezligini aniqlash talab etilsin (7.3-shakl). yuqorida isbot etilgan teoremaga asosan, demak, tekis shakl ixtiyoriy nuqtasining tezlik vektori qutb nuqtaning ilgarilanma harakatdagi tezligi va qutb atrofidagi aylanma harakat tezliklarining vektor yigʻindisidan iborat ekan (7.5-shakl). 2) proyeksiyalar usuli: amaliy masalalar yechishda (7.3) vektor tenglamani qoʻllash bir qancha qiyinchiliklarga olib keladi. shuning uchun (7.3) ifodani ab chiziqdan oʻtgan oʻqqa proyeksiyalab, demak, a va b nuqtalarning tezlik vektorlarining mazkur nuqtalardan oʻtgan oʻqqa proyeksiyalari oʻzaro teng ekan. 3) tezliklar oniy markazi usuli. tekis parallel harakatdagi jism nuqtalari tezligini aniqlashning yana bir sodda usuli tezliklar oniy markazi usuli hisoblanadi. tekis parallel harakatdagi jism qisqa vaqt oraligida biror markaz atrofida aylanishi mumkin. aylanish nuqtasini topib, bu nuqtani qutb nuqta sifatida qabul qilib, qolgan nuqtalarining tezliklarini aniqlaymiz. qisqa (oniy) vaqt ichida tezligi noʻlga teng boʻlgan nuqtaga tezliklar oniy markazi yoki oniy aylanish markazi deb ataladi. tezliklar oniy markazi geometrik usulda, quyidagi koʻrinishlarda aniqlanadi: a) …

3 / 23

. (7.2) va (7.3) vektor tengliklar ma’lum masshtabda millimetrli oʻlchov qogʻoziga chiziladi. bu usulning yaxshi tomoni hisob-kitoblar kam boʻlib, asosan chizma yordamida jism nuqtalari tezliklari yonalishi va qiymatlari aniqlanadi. 7.2. jism nuqtalarining tezlanishlari tekis parallel harakat qilayotgan jism nuqtalarining tezlanishlari 4 xil usulda aniqlanadi: vektor usulida. proyeksiyalar usuli (grafo-analitik usul). 3) tezlanishlar oniy markazi usulida. geometrik usulda ( tezlanishlar plani ). jism nuqtalarining tezlanishlarini vektor usulida aniqlash. tekislikka parallel harakatdagi jism nuqtalarining tezlanishlari xuddi tezlik vektoriga oʻxshab, ilgarilanma va aylanma harakatlar tezlanishlaridan iborat boʻladi, ya’ni tezlik vektoridan yana bir marta hosila olib, yoki deb belgilab, demak, tekis parallel harakatdagi jism ixtiyoriy nuqtasining tezlanishi qutb nuqtaning tezlanishi bilan qutb atrofidagi aylanma harakat normal va urinma tezlanishlarining vektor yigʻindisidan iborat ekan (7.11-shakl). (7.8) formuladagi normal va urinma tezlanishlarning qiymati (6.10) ifodaga asosan hisoblanadi: proyeksiyalar usuli (grafo-analitik usul). amaliy masalalar yechishda (7.7-7.9) vektor formulalardan 2 ta noma’lumlarni aniqlash uchun ularni ox va oy …

4 / 23

sala: qiya tekislik bo‘ylab sirpanmasdan dumalayotgan pog‘onali g‘ildirakning radiuslari r1=0,6m va r2=0,5m bo‘lib (3.34-shakl), a nuqtasining tezligi va=2m/sek bo‘lsa, b nuqtasining tezligini aniqlang. yechish: tezliklar oniy markazini aniqlashning 1-usuliga asosan, pogʻonali gildirak va tekislikning tegishib turgan p nuqtasi oniy markaz boʻladi (3.35-shakl): son qiymatlarini qoʻyib, noma’lumlarni aniqlaymiz: 2-masala. krivoship-polzunli mexanizmning oa krivoshipi 12 rad/sek burchakli tezlik bilan aylanadi. agar mexanizmning oʻlchamlari va holati berilgan boʻlsa (3.36-shakl), ab shatunning burchakli tezligi va b polzunning tezligi topilsin. yechish: 1)proyeksiyalar usuli. a nuqta o markaz atrofida aylanma harakat qilganligi uchun uning tezligi oa krivoshipga perpendikulyar, ya’ni aylanaga urinma yoʻnalgan (3.37-shakl). uning qiymati esa (3.59) ifodaga asosan, a va b nuqta tezlik vektorlarining ab dan oʻtgan oʻqqa proyeksiyalari oʻzaro teng, ya’ni yoki bundan va son qiymatlarini qoʻyib, demak , aa xy j

5 / 23
