mineralokeramik qattiq qotishmalar

PPTX 12 sahifa 80,4 KB Bepul yuklash

12 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 80,4 KB

Fayl turi PPTX

Sahifalar 12

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 12

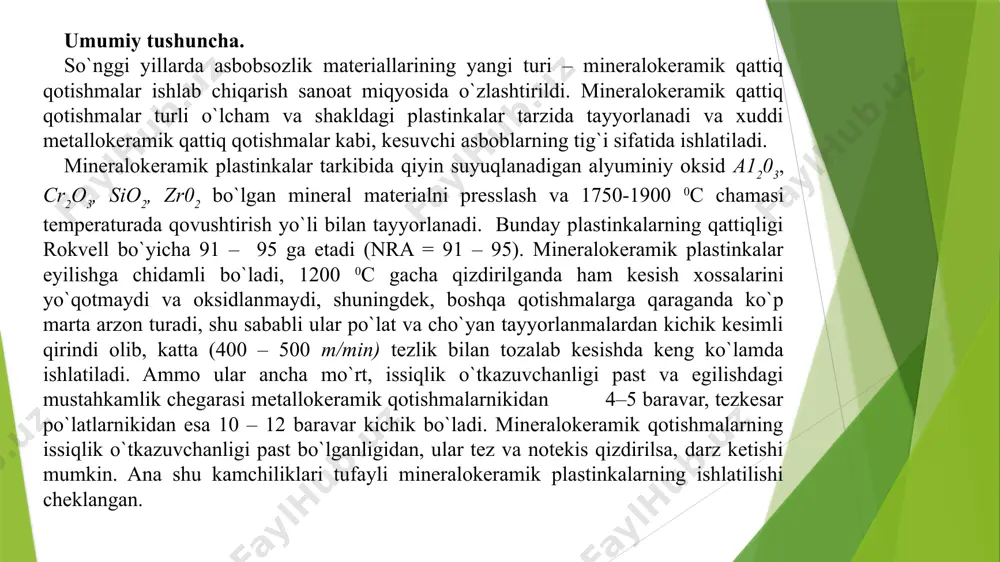

9 - tajriba ishi qattiq qotishmalarning markasidan foydalanib, tarkibini aniqlashni o’rganish. 9 - tajriba ishi qattiq qotishmalarning markasidan foydalanib, tarkibini aniqlashni o’rganish. ishning maqsadi. metallokeramik qattiq qotishmalarning tarkibini aniqlash va ishlatilish soxasini o’rganish. umumiy tushuncha. so`nggi yillarda asbobsozlik materiallarining yangi turi – mineralokeramik qattiq qotishmalar ishlab chiqarish sanoat miqyosida o`zlashtirildi. mineralokeramik qattiq qotishmalar turli o`lcham va shakldagi plastinkalar tarzida tayyorlanadi va xuddi metallokeramik qattiq qotishmalar kabi, kesuvchi asboblarning tig`i sifatida ishlatiladi. mineralokeramik plastinkalar tarkibida qiyin suyuqlanadigan alyuminiy oksid a1203, cr2o3, sio2, zr02 bo`lgan mineral materialni presslash va 1750-1900 0c chamasi temperaturada qovushtirish yo`li bilan tayyorlanadi. bunday plastinkalarning qattiqligi rokvell bo`yicha 91 – 95 ga etadi (nra = 91 – 95). mineralokeramik plastinkalar eyilishga chidamli bo`ladi, 1200 0c gacha qizdirilganda ham kesish xossalarini yo`qotmaydi va oksidlanmaydi, shuningdek, boshqa qotishmalarga qaraganda ko`p marta arzon turadi, shu sababli ular po`lat va cho`yan tayyorlanmalardan kichik kesimli qirindi olib, katta (400 – 500 m/min) tezlik …

2 / 12

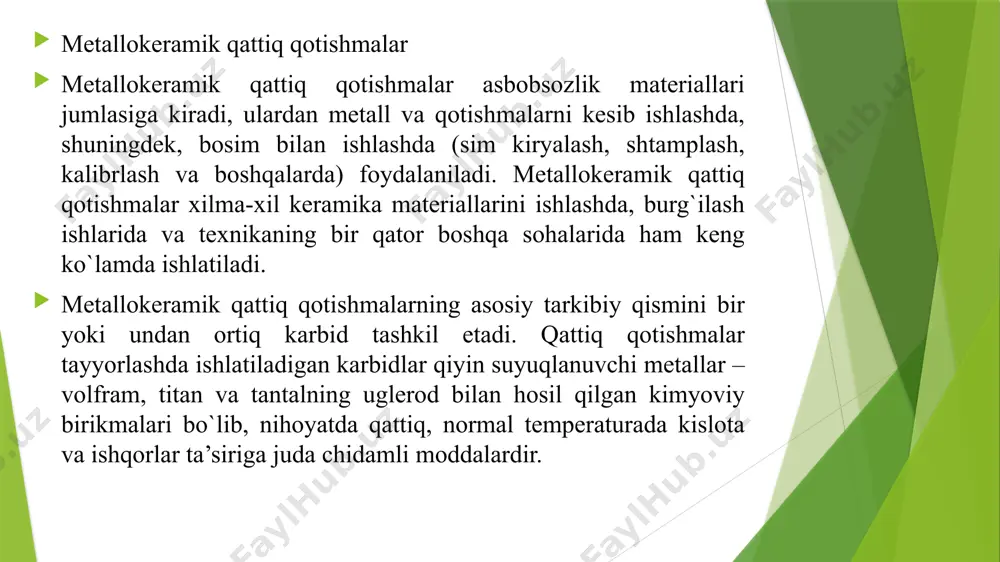

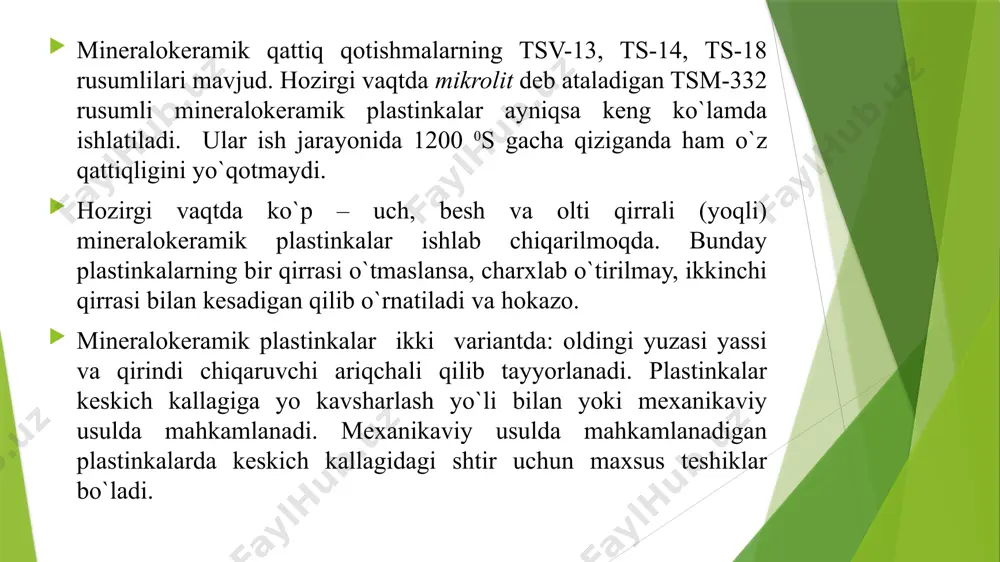

ttiqligini yo`qotmaydi. hozirgi vaqtda ko`p – uch, besh va olti qirrali (yoqli) mineralokeramik plastinkalar ishlab chiqarilmoqda. bunday plastinkalarning bir qirrasi o`tmaslansa, charxlab o`tirilmay, ikkinchi qirrasi bilan kesadigan qilib o`rnatiladi va hokazo. mineralokeramik plastinkalar ikki variantda: oldingi yuzasi yassi va qirindi chiqaruvchi ariqchali qilib tayyorlanadi. plastinkalar keskich kallagiga yo kavsharlash yo`li bilan yoki mexanikaviy usulda mahkamlanadi. mexanikaviy usulda mahkamlanadigan plastinkalarda keskich kallagidagi shtir uchun maxsus teshiklar bo`ladi. metallokeramik qattiq qotishmalar metallokeramik qattiq qotishmalar asbobsozlik materiallari jumlasiga kiradi, ulardan metall va qotishmalarni kesib ishlashda, shuningdek, bosim bilan ishlashda (sim kiryalash, shtamplash, kalibrlash va boshqalarda) foydalaniladi. metallokeramik qattiq qotishmalar xilma-xil keramika materiallarini ishlashda, burg`ilash ishlarida va texnikaning bir qator boshqa sohalarida ham keng ko`lamda ishlatiladi. metallokeramik qattiq qotishmalarning asosiy tarkibiy qismini bir yoki undan ortiq karbid tashkil etadi. qattiq qotishmalar tayyorlashda ishlatiladigan karbidlar qiyin suyuqlanuvchi metallar – volfram, titan va tantalning uglerod bilan hosil qilgan kimyoviy birikmalari bo`lib, nihoyatda qattiq, normal temperaturada kislota …

3 / 12

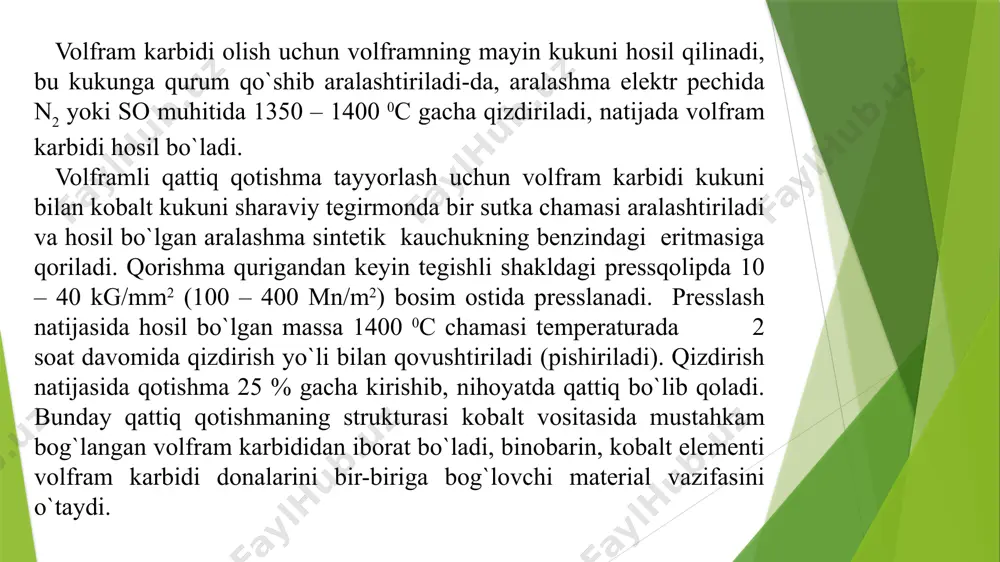

gan massa 1400 0c chamasi temperaturada 2 soat davomida qizdirish yo`li bilan qovushtiriladi (pishiriladi). qizdirish natijasida qotishma 25 % gacha kirishib, nihoyatda qattiq bo`lib qoladi. bunday qattiq qotishmaning strukturasi kobalt vositasida mustahkam bog`langan volfram karbididan iborat bo`ladi, binobarin, kobalt elementi volfram karbidi donalarini bir-biriga bog`lovchi material vazifasini o`taydi. titan-volframli qattiq qotishma ham xuddi yuqoridagi kabi tartibda tayyorlanadi, ammo farq faqat shundan iborat bo`ladiki, titan-volframli qotishma presslangandan keyin 1500 0c da 1 – 3 soat davomida qizdirish yo`li bilan qovushtiriladi (pishiriladi). titan-volframli qattiq qotishma tayyorlashda tantal karbidi ham qo`shilsa, qotishmaning oksidlanmaslik xossasi, puxtaligi, eyilishga chidamliligi va boshqa xossalari ortadi. metallokeramik qattiq qotishmalarni kesuvchi asboblar bilan ishlab bo`lmaydi, shuning uchun ular har xil o`lchamli va har xil profilli, shuningdek, ko`p qirrali (ko`p yoqli), oldingi yuzasi yassi va qirindi chiqaruvchi ariqchali plastinkalar tarzida tayyorlanib, bu plastinkalar kesuvchi asboblarning kallagiga mexanikaviy usulda yoki kavsharlash yo`li bilan mahkamlanadi. mexanikaviy usulda mahkamlanadigan plastinkalarda maxsus teshiklar bo`ladi. …

4 / 12

hma guruhlariga bo`linadi. birinchi guruhni volfram karbidi bilan kobaltdan, ikkinchi guruhni titan karbidi, volfram karbidi bilan kobaltdan, uchinchi guruhni esa titan karbidi, tantal karbidi, volfram karbidi va kobaltdan iborat qotishmalar tashkil etadi. birinchi guruh metallokeramik qattiq qotishmalari vk bilan, ikkinchi guruh – tk, uchinchi guruh esa ttk bilan belgilanadi. mayda donali vk6m rusumli qotishma juda qattiq va zich bo`lganligidan, kesuvchi asbobning turg`unligini 2 – 3 baravar oshirishga imkon beradi va cho`yanni hamda ba’zi zanglamas po`latlarni yo`nishda ham ishlatiladi. t5k12v rusumli qotishma qattiq po`latlarni va boshqa qotishmalarni randalash va xomaki yo`nishda, payvand choklarga ishlov berishda va, umuman, t5k10, vk8 kabi juda puxta qotishmalarni ishlatib bo`lmaydigan boshqa hollarda qo`llaniladi. ko`p kobaltli juda puxta va qovushoq vk20, vk25, vk30 qotishmalari va tajribaviy vk15v, vk20v, vk25v qotishmalari ishlab chiqarishning o`zlashtirilganligi katta zarbiy yuklanishlar ostida ishlaydigan shtamplar tayyorlashda qattiq qotishmalardan keng ko`lamda foydalanishga imkon beradi, qattiq qotishmali shtamplar esa odatdagi shtamplarga qaraganda ancha chidamli bo`ladi …

5 / 12

ichlar va kukun ko`rinishida tayyorlanadi. ular yangi yoki eyilgan detallarga va shtamp, metallar qirqadigan keskichlar, tokarlik dastgohlarining markazlari kabi asboblarga suyultirib yopishtiriladi. suyultirib yopishtirish atsetilen-kislorodli alanga yoki elektr yoyi yordamida amalga oshiriladi. sirtiga suyultirib yopishtiriladigan detal yoki asboblar qimmat turadigan legirlangan po`latlarni tejash maqsadida oddiy uglerodli po`latlardan tayyorlanadi. yuqorida qayd qilingan qotishmalar po`lat detallarga ham, cho`yan detallarga ham suyultirib yopishtirilaveradi. quyma qattiq qotishmalar bilan qoplangan detal va asboblarning puxtaligi 12 va undan ham ko`p marta ortadi. * qattiq qotishma rusumi oxiridagi harflari v – qotishmaning yirik donli, m – mayda donli ekanligini bildiradi. zarrador qattiq qotishmalardan bo`lmish stalinit ekskavator detallari, parmalash iskanalarining eyilishga chidamliligini oshirish uchun stellitlar o`rniga ishlatiladi. benardos usulida ko`mir yoki grafit elektrodlar bilan hosil qilinadigan elektr yoyi yordamida suyultirib yopishtiriladi. elektrodbop qattiq qotishmalar zarrador qotishmalarga o`xshash ishlatiladi. ular diametri 5 – 6 mm bo`lgan, grafit, ferroqotishma, bor karbiddan iborat maxsus talab bilan suvalgan elektrod ko`rinishida ishlatiladi. quyma …

Ko'proq o'qimoqchimisiz?

Barcha 12 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"mineralokeramik qattiq qotishmalar" haqida

9 - tajriba ishi qattiq qotishmalarning markasidan foydalanib, tarkibini aniqlashni o’rganish. 9 - tajriba ishi qattiq qotishmalarning markasidan foydalanib, tarkibini aniqlashni o’rganish. ishning maqsadi. metallokeramik qattiq qotishmalarning tarkibini aniqlash va ishlatilish soxasini o’rganish. umumiy tushuncha. so`nggi yillarda asbobsozlik materiallarining yangi turi – mineralokeramik qattiq qotishmalar ishlab chiqarish sanoat miqyosida o`zlashtirildi. mineralokeramik qattiq qotishmalar turli o`lcham va shakldagi plastinkalar tarzida tayyorlanadi va xuddi metallokeramik qattiq qotishmalar kabi, kesuvchi asboblarning tig`i sifatida ishlatiladi. mineralokeramik plastinkalar tarkibida qiyin suyuqlanadigan alyuminiy oksid a1203, cr2o3, sio2, zr02 bo`lgan mineral materialni presslash va 175...

Bu fayl PPTX formatida 12 sahifadan iborat (80,4 KB). "mineralokeramik qattiq qotishmalar"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.

Teglar: mineralokeramik qattiq qotishma… PPTX 12 sahifa Bepul yuklash Telegram
