1 / 7

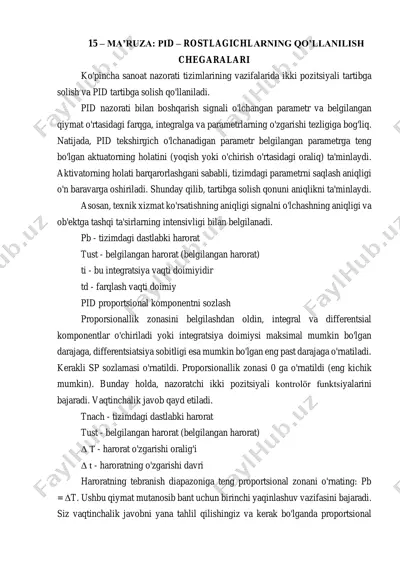

15 – ma’ruza: pid – rostlagichlarning qo’llanilish chegaralari ko'pincha sanoat nazorati tizimlarining vazifalarida ikki pozitsiyali tartibga solish va pid tartibga solish qo'llaniladi. pid nazorati bilan boshqarish signali o'lchangan parametr va belgilangan qiymat o'rtasidagi farqga, integralga va parametrlarning o'zgarishi tezligiga bog'liq. natijada, pid tekshirgich o'lchanadigan parametr belgilangan parametrga teng bo'lgan aktuatorning holatini (yoqish yoki o'chirish o'rtasidagi oraliq) ta'minlaydi. aktivatorning holati barqarorlashgani sababli, tizimdagi parametrni saqlash aniqligi o'n baravarga oshiriladi. shunday qilib, tartibga solish qonuni aniqlikni ta'minlaydi. asosan, texnik xizmat ko'rsatishning aniqligi signalni o'lchashning aniqligi va ob'ektga tashqi ta'sirlarning intensivligi bilan belgilanadi. pb - tizimdagi dastlabki harorat tust - belgilangan harorat (belgilangan harorat) ti - bu integratsiya vaqti doimiyidir td - farqlash vaqti doimiy pid proportsional komponentni sozlash proporsionallik zonasini belgilashdan oldin, integral va differentsial komponentlar o'chiriladi yoki integratsiya doimiysi maksimal mumkin bo'lgan darajaga, differentsiatsiya sobitligi esa mumkin bo'lgan eng past darajaga o'rnatiladi. kerakli sp sozlamasi o'rnatildi. proporsionallik zonasi 0 ga o'rnatildi …

2 / 7

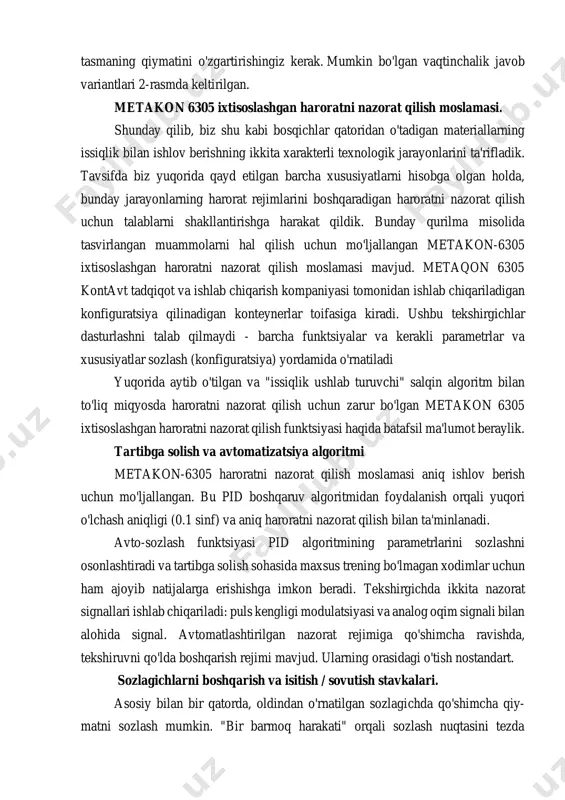

lish moslamasi. shunday qilib, biz shu kabi bosqichlar qatoridan o'tadigan materiallarning issiqlik bilan ishlov berishning ikkita xarakterli texnologik jarayonlarini ta'rifladik. tavsifda biz yuqorida qayd etilgan barcha xususiyatlarni hisobga olgan holda, bunday jarayonlarning harorat rejimlarini boshqaradigan haroratni nazorat qilish uchun talablarni shakllantirishga harakat qildik. bunday qurilma misolida tasvirlangan muammolarni hal qilish uchun mo'ljallangan metakon-6305 ixtisoslashgan haroratni nazorat qilish moslamasi mavjud. metaqon 6305 kontavt tadqiqot va ishlab chiqarish kompaniyasi tomonidan ishlab chiqariladigan konfiguratsiya qilinadigan konteynerlar toifasiga kiradi. ushbu tekshirgichlar dasturlashni talab qilmaydi - barcha funktsiyalar va kerakli parametrlar va xususiyatlar sozlash (konfiguratsiya) yordamida o'rnatiladi yuqorida aytib o'tilgan va "issiqlik ushlab turuvchi" salqin algoritm bilan to'liq miqyosda haroratni nazorat qilish uchun zarur bo'lgan metakon 6305 ixtisoslashgan haroratni nazorat qilish funktsiyasi haqida batafsil ma'lumot beraylik. tartibga solish va avtomatizatsiya algoritmi metakon-6305 haroratni nazorat qilish moslamasi aniq ishlov berish uchun mo'ljallangan. bu pid boshqaruv algoritmidan foydalanish orqali yuqori o'lchash aniqligi (0.1 sinf) va aniq haroratni …

3 / 7

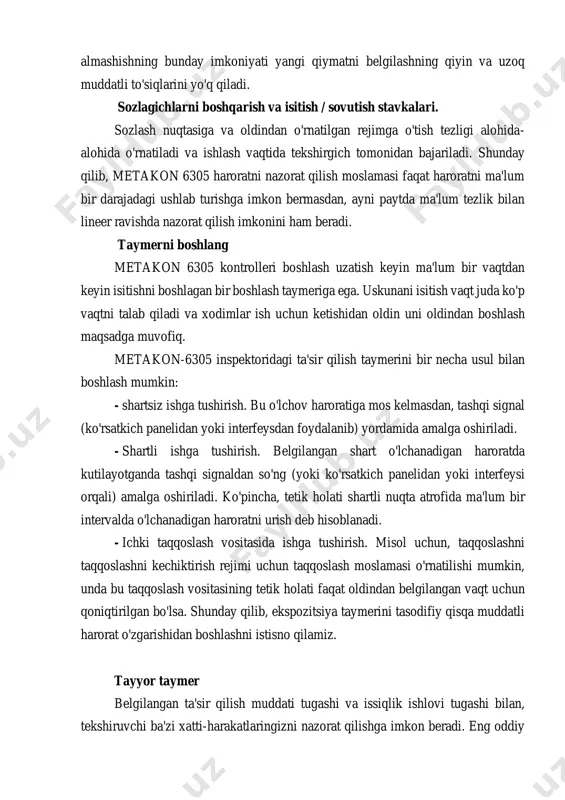

arakati" orqali sozlash nuqtasini tezda almashishning bunday imkoniyati yangi qiymatni belgilashning qiyin va uzoq muddatli to'siqlarini yo'q qiladi. sozlagichlarni boshqarish va isitish / sovutish stavkalari. sozlash nuqtasiga va oldindan o'rnatilgan rejimga o'tish tezligi alohida- alohida o'rnatiladi va ishlash vaqtida tekshirgich tomonidan bajariladi. shunday qilib, metakon 6305 haroratni nazorat qilish moslamasi faqat haroratni ma'lum bir darajadagi ushlab turishga imkon bermasdan, ayni paytda ma'lum tezlik bilan lineer ravishda nazorat qilish imkonini ham beradi. taymerni boshlang metakon 6305 kontrolleri boshlash uzatish keyin ma'lum bir vaqtdan keyin isitishni boshlagan bir boshlash taymeriga ega. uskunani isitish vaqt juda ko'p vaqtni talab qiladi va xodimlar ish uchun ketishidan oldin uni oldindan boshlash maqsadga muvofiq. metakon-6305 inspektoridagi ta'sir qilish taymerini bir necha usul bilan boshlash mumkin: - shartsiz ishga tushirish. bu o'lchov haroratiga mos kelmasdan, tashqi signal (ko'rsatkich panelidan yoki interfeysdan foydalanib) yordamida amalga oshiriladi. - shartli ishga tushirish. belgilangan shart o'lchanadigan haroratda kutilayotganda tashqi signaldan so'ng …

4 / 7

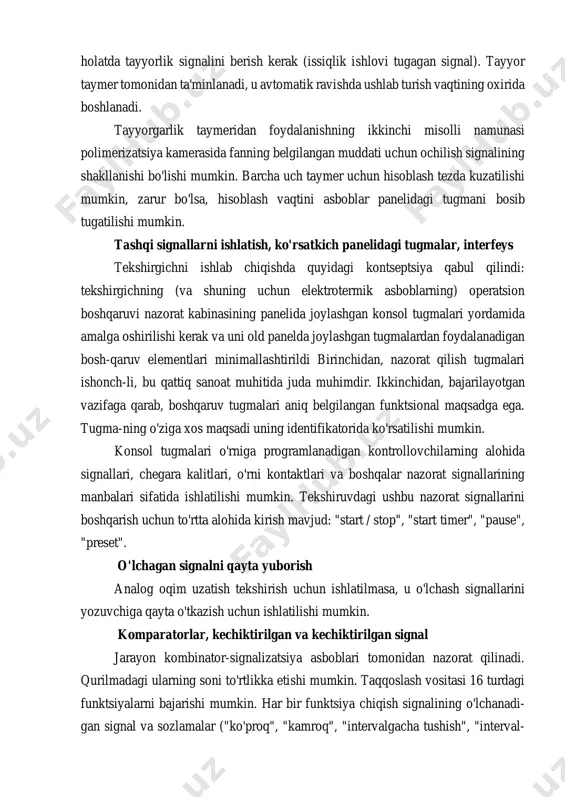

gan signal). tayyor taymer tomonidan ta'minlanadi, u avtomatik ravishda ushlab turish vaqtining oxirida boshlanadi. tayyorgarlik taymeridan foydalanishning ikkinchi misolli namunasi polimerizatsiya kamerasida fanning belgilangan muddati uchun ochilish signalining shakllanishi bo'lishi mumkin. barcha uch taymer uchun hisoblash tezda kuzatilishi mumkin, zarur bo'lsa, hisoblash vaqtini asboblar panelidagi tugmani bosib tugatilishi mumkin. tashqi signallarni ishlatish, ko'rsatkich panelidagi tugmalar, interfeys tekshirgichni ishlab chiqishda quyidagi kontseptsiya qabul qilindi: tekshirgichning (va shuning uchun elektrotermik asboblarning) operatsion boshqaruvi nazorat kabinasining panelida joylashgan konsol tugmalari yordamida amalga oshirilishi kerak va uni old panelda joylashgan tugmalardan foydalanadigan bosh-qaruv elementlari minimallashtirildi birinchidan, nazorat qilish tugmalari ishonch-li, bu qattiq sanoat muhitida juda muhimdir. ikkinchidan, bajarilayotgan vazifaga qarab, boshqaruv tugmalari aniq belgilangan funktsional maqsadga ega. tugma-ning o'ziga xos maqsadi uning identifikatorida ko'rsatilishi mumkin. konsol tugmalari o'rniga programlanadigan kontrollovchilarning alohida signallari, chegara kalitlari, o'rni kontaktlari va boshqalar nazorat signallarining manbalari sifatida ishlatilishi mumkin. tekshiruvdagi ushbu nazorat signallarini boshqarish uchun to'rtta alohida kirish mavjud: …

5 / 7

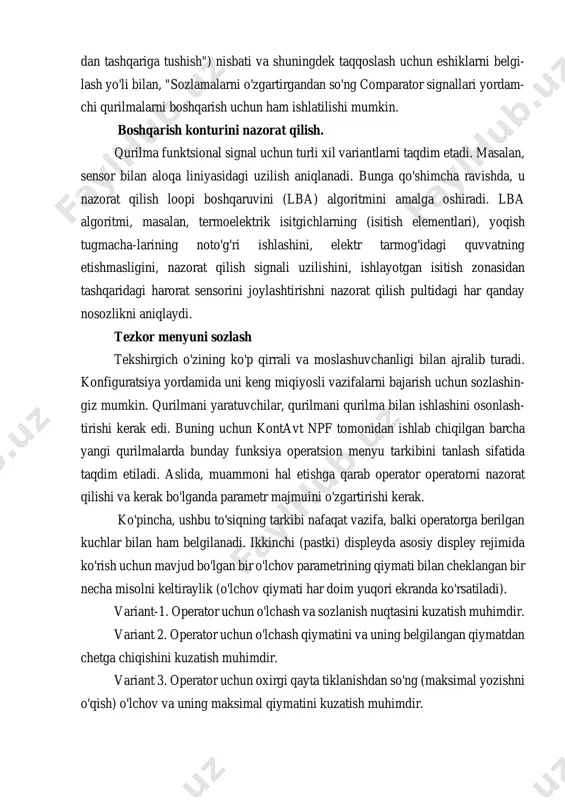

al- dan tashqariga tushish") nisbati va shuningdek taqqoslash uchun eshiklarni belgi- lash yo'li bilan, "sozlamalarni o'zgartirgandan so'ng comparator signallari yordam- chi qurilmalarni boshqarish uchun ham ishlatilishi mumkin. boshqarish konturini nazorat qilish. qurilma funktsional signal uchun turli xil variantlarni taqdim etadi. masalan, sensor bilan aloqa liniyasidagi uzilish aniqlanadi. bunga qo'shimcha ravishda, u nazorat qilish loopi boshqaruvini (lba) algoritmini amalga oshiradi. lba algoritmi, masalan, termoelektrik isitgichlarning (isitish elementlari), yoqish tugmacha-larining noto'g'ri ishlashini, elektr tarmog'idagi quvvatning etishmasligini, nazorat qilish signali uzilishini, ishlayotgan isitish zonasidan tashqaridagi harorat sensorini joylashtirishni nazorat qilish pultidagi har qanday nosozlikni aniqlaydi. tezkor menyuni sozlash tekshirgich o'zining ko'p qirrali va moslashuvchanligi bilan ajralib turadi. konfiguratsiya yordamida uni keng miqiyosli vazifalarni bajarish uchun sozlashin- giz mumkin. qurilmani yaratuvchilar, qurilmani qurilma bilan ishlashini osonlash- tirishi kerak edi. buning uchun kontavt npf tomonidan ishlab chiqilgan barcha yangi qurilmalarda bunday funksiya operatsion menyu tarkibini tanlash sifatida taqdim etiladi. aslida, muammoni hal etishga qarab operator …
