1 / 7

14- мавзу.ҳалқа тармоқларида тахминий оқимларни тақсимлаш ва нотекисликга талаб сув тармоқларини гидравлик ҳисобини назарий текшириш асослари. режа: 1. сув тармоғини гидравлик ҳисобга тайёрлаш ва иш тартибларини аниқлаш. 2. тармоқ ҳалқаларида сувнинг дастлабки тарқатишдаги “боғланиш”лар ва уларга қуйилган талаблар. 3. сув тарқатиш тармоқдан гидравлик ҳисобини назарий текшириш асослари. таянч сўз ва иборалар сув тармоғи қисмлари; тармоқ иш тартиби; контр ҳавза; максимал транзит вақти; ҳалқа чегараси; дастлабки сув тарқатиш; боғланишлар; йуқотиш; боғланмаслик; соат мили харакати; тузатишлар сони; оқимнинг гидравлик нишаблиги; махаллий қаршиликлар; гидравлик ишқаланиш коэффицентлар; эркин тушиш тезлиги. 1.сув тармоғини гидравлик ҳисобга тайёрлаш ва иш тартибларини аниқлаш. сув тармоғи ҳалқа тугунлар билан чегараланган қисмларга бўлинади. тугунлар, магистрал қувурлар қўшилган магистрал тармоқ билан босимли сув ўтказувчи қувурлар уланган жойларда, саноат корхоналарига сув бериладиган ва сбм жойлашган ерларда қуйилади. тугунлар орасидаги масофа 500-1500 м оралиғида бўлмоғи керак. сув тармоғининг узунлиги 1500 метрдан ошганда бу қисм масофалари бир-бирига тенг икки бўлакка бўлиниб ҳисобланадиган ва яна …

2 / 7

тида ва шу соатда содир бўладиган ёнгинни ўчириш учун кетадиган сув миқдорини ҳисобга олганда; сув босим минораси тармоқ охирида жойлашган бўлса, (контр хавза) сув тармоғи 3 та характерли ҳолларда ҳисобланади: а) максимал сув истеъмоли соатидаги сув миқдорини ҳисобга олган ҳолда, б) контр ҳавзага сувнинг максимал транзит (кириши) вақтини ҳисобга олган ҳолда. в) максимал сув истеъмоли соатида содир бўладиган ёнгинни ўчириш учун кетадиган сув миқдорини ҳисобга олган ҳолларда; ҳар бир олинган тартиб учун алоҳида тасвир танланади ва унга тугундаги, саноат корхоналардаги, босимли қувурлардаги (насос билан тармоқ орасидаги) ва сбм гача бўлган қувурлари қуйиб чиқилади. ёнғин содир вақтдаги иш тартиби эса энг баланд, узоқ ва ноқулай бўлган тугунларда ёнгин учун кетадиган сув миқдорлари қўйилади. унда ёнгин содир бўлиш эхтимоллари сони ҳисобга олиниши шарт. тасвирда ҳар бир қисмда сув харакати йўналишлари қўйилиб дастлабки сувни таркатиш ишлари амалга оширилади. шуни назарда тутиш керакки, тугунга кирадиган сувнинг миқдори тугундан чиқадиган сувнинг миқдорига тенг бўлиши керак, …

3 / 7

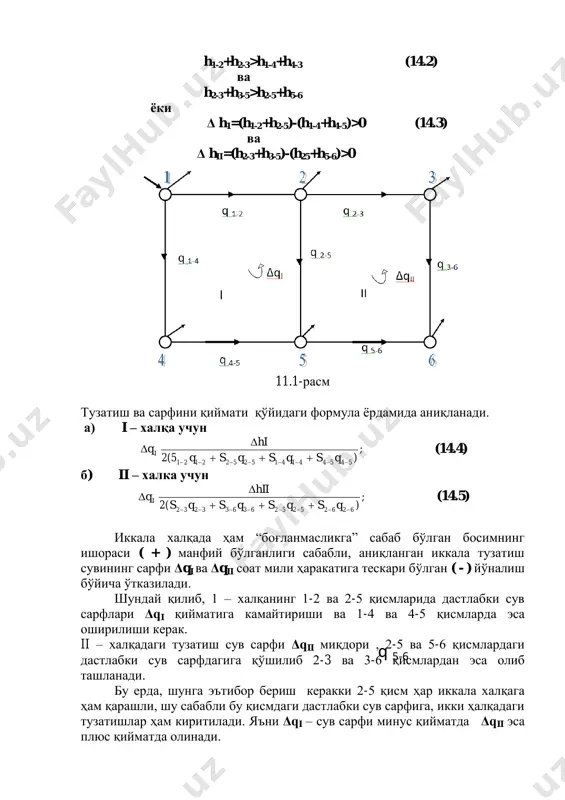

ҳолда қўйидагича қабул қилинади: а) агар қайси йўналишдаги босим йўколиши ҳисобига   hh бўлса шу йўналишдаги сув сарфидан q тузатиш сув сарфи олиниб, тескари йўналишга қўшилади; б) икки ҳалқа чегарасида ётган қисмлар учун тузатиш сарфлари алгебраик йиғиндисидан аникланди. юқорида келтирилганларни батафсил баён этиб тушунтириш учун қуйида келтирилган оддий тармоқ тасвири мисолида қўриб чиқамиз. тармоқнинг икки халқасида сувнинг дастлабки тарқатиш натижасида “боғланишга” сабаб бўлган босимини ишораси мусбат деб фараз қилайлик, яъни h1-2+h2-3>h1-4+h4-3 (14.2) ва h2-3+h3-5>h2-5+h5-6 ёки δ h1=(h1-2+h2-5)-(h1-4+h4-5)>0 (14.3) ва δ hii=(h2-3+h3-5)-(h25+h5-6)>0 11.1-расм тузатиш ва сарфини қиймати қўйидаги формула ёрдамида аниқланади. а) i – халқа учун ; )5(2 5454414152522121     qsqsqsq hi q i (14.4) б) ii – халка учун ; )(2 6262525263633232     qsqsqsqs hii q i (14.5) иккала халқада ҳам “боғланмасликга” сабаб бўлган босимнинг ишораси ( + ) манфий бўлганлиги сабабли, аниқланган иккала тузатиш сувининг сарфи δqi ва δqii соат мили ҳаракатига …

4 / 7

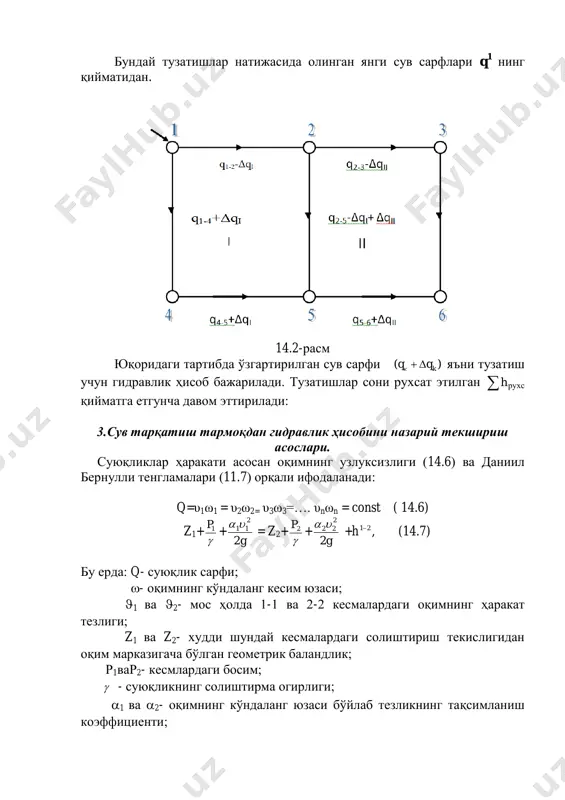

ҳаракати асосан оқимнинг узлуксизлиги (14.6) ва даниил бернулли тенгламалари (11.7) орқали ифодаланади: q=υ1ω1 = υ2ω2= υ3ω3=…. υnωn = const ( 14.6) z1+  1p + g2 2 11 = z2+  2p + g2 2 22 +h 21 , (14.7) бу ерда: q- суюқлик сарфи; - оқимнинг кўндаланг кесим юзаси; 1 ва 2- мос ҳолда 1-1 ва 2-2 кесмалардаги оқимнинг ҳаракат тезлиги; z1 ва z2- худди шундай кесмалардаги солиштириш текислигидан оқим марказигача бўлган геометрик баландлик; р1вар2- кесмлардаги босим;  - суюқликнинг солиштирма огирлиги; 1 ва 2- оқимнинг кўндаланг юзаси бўйлаб тезликнинг тақсимланиш коэффициенти; g- эркин тушиш тезланиши; h 1-2 – 1 ва 2 кесмалар оралиғида йўқолган босим. бернулли тенгламасидаги  1p ҳади пъезометрик баландликлар, g2 2 11 ҳади сувнинг ҳаракат тезлиги деб аталади. тенгламанинг учала ҳадлари йиғиндиси z1+  1p + g2 2 11 – оқимнинг тула босими (напор) деб аталади. h = z1+  1p + g2 2 11 …

5 / 7

ξ маҳаллий қаршиликлар коэффициенти. узунлик бўйича йўқоладиган босим суюқликнинг (сувнинг) ҳаракати давомида қувур деворларига ишқаланиши натижасида ҳосил бўлади. бу кўрсаткич сувнинг ҳаракат тезлигига ва қувурнинг ўлчамларига боғлиқ ҳолда ўзгаради. узунлик бўйича йўқолган босим дарси - вайсбах ифодаси ёрдамида қуйидагича аниқланади: he d l g2 2 , (14.14) бу ерда:  - гидравлик ишқаланиш коэффициенти; l - қувур узунлиги; d – қувур диаметри;  - сувнинг ҳаракат тезлиги; g - эркин тушиш тезланиши; узунлик бўйича йўқолган босим hl- суюқлик ҳаракатланаётган муҳитга, яъни қувур деворларининг ғадир - будурлигига ва суюқликнинг қовушқоқлигига боғлиқ. демак, гидравлик ҳисобларда қувурнинг қандай ашёдан тайёрганлиги муҳим аҳамиятга эга. назорат саволлари 1. сув тармоғи ҳалқа тугунлари ва улар орасидаги масофа қанча? 2. гидравлик ҳисоблашни мақсади нимадан иборат? 3. магистрал қувурлар ҳисоботида қандай иш тартиблари мавжуд? 4. тармоқ ҳалқаларини сув сарфи бўйича боғлашда қўйиладиган талаблар қандай бажарилади? 5. тармоқнинг икки ҳалқасида сувни дастлабки тарқатишда босим ва сув сарфи бўйича боғланишлар …
