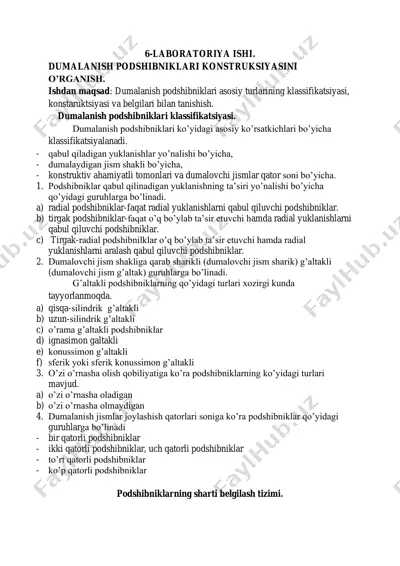

6-laboratoriya ishi. dumalanish podshibniklari konstruksiyasini o’rganish. ishdan maqsad: dumalanish podshibniklari asosiy turlarining klassifikatsiyasi, konstaruktsiyasi va belgilari bilan tanishish. dumalanish podshibniklari klassifikatsiyasi. dumalanish podshibniklari ko’yidagi asosiy ko’rsatkichlari bo’yicha klassifikatsiyalanadi. - qabul qiladigan yuklanishlar yo’nalishi bo’yicha, - dumalaydigan jism shakli bo’yicha, - konstruktiv ahamiyatli tomonlari va dumalovchi jismlar qator soni bo’yicha. 1. podshibniklar qabul qilinadigan yuklanishning ta’siri yo’nalishi bo’yicha qo’yidagi guruhlarga bo’linadi. a) radial podshibniklar-faqat radial yuklanishlarni qabul qiluvchi podshibniklar. b) tirgak podshibniklar-faqat o’q bo’ylab ta’sir etuvchi hamda radial yuklanishlarni qabul qiluvchi podshibniklar. c) tirgak-radial podshibnilklar o’q bo’ylab ta’sir etuvchi hamda radial yuklanishlarni aralash qabul qiluvchi podshibniklar. 2. dumalovchi jism shakliga qarab sharikli (dumalovchi jism sharik) g’altakli (dumalovchi jism g’altak) guruhlarga bo’linadi. g’altakli podshibniklarning qo’yidagi turlari xozirgi kunda tayyorlanmoqda. a) qisqa-silindrik g’altakli b) uzun-silindrik g’altakli c) o’rama g’altakli podshibniklar d) ignasimon galtakli e) konussimon g’altakli f) sferik yoki sferik konussimon g’altakli 3. o’zi o’rnasha olish qobiliyatiga ko’ra podshibniklarning ko’yidagi turlari mavjud. a) …

2 / 4

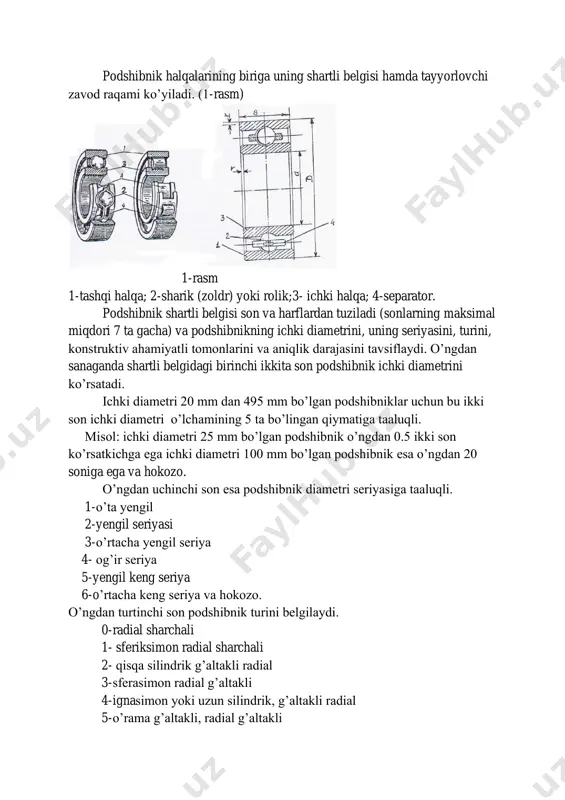

imal miqdori 7 ta gacha) va podshibnikning ichki diametrini, uning seriyasini, turini, konstruktiv ahamiyatli tomonlarini va aniqlik darajasini tavsiflaydi. o’ngdan sanaganda shartli belgidagi birinchi ikkita son podshibnik ichki diametrini ko’rsatadi. ichki diametri 20 mm dan 495 mm bo’lgan podshibniklar uchun bu ikki son ichki diametri o’lchamining 5 ta bo’lingan qiymatiga taaluqli. misol: ichki diametri 25 mm bo’lgan podshibnik o’ngdan 0.5 ikki son ko’rsatkichga ega ichki diametri 100 mm bo’lgan podshibnik esa o’ngdan 20 soniga ega va hokozo. o’ngdan uchinchi son esa podshibnik diametri seriyasiga taaluqli. 1-o’ta yengil 2-yengil seriyasi 3-o’rtacha yengil seriya 4- og’ir seriya 5-yengil keng seriya 6-o’rtacha keng seriya va hokozo. o’ngdan turtinchi son podshibnik turini belgilaydi. 0-radial sharchali 1- sferiksimon radial sharchali 2- qisqa silindrik g’altakli radial 3-sferasimon radial g’altakli 4-ignasimon yoki uzun silindrik, g’altakli radial 5-o’rama g’altakli, radial g’altakli 6- sharchali radial, tirgak 7- konussimon g’altakli 8- sharchali tirgak 9- g’altakli tirgak o’ngdan besinchi yoki beshinchi,oltinchi …

3 / 4

i bo’yich, radial orqali bo’yicha yoki boshqa talablar ko’yiladigan bo’lsa shartli belgidan o’ng tomonga harfli belgilar quyiladi. masalan: e- podshibnikning tekstolitdan tayyorlangan seperatorga ega. p- podshibnikning detallari issiqqa chidamli materialdan tayyorlangan. k- podshibnik detallarida konstruktiv o’zgarishlar mavjud. ishni bajarish tartibi: 1. dumalanish podshibniklari konstruktsiyasini o’rganiladi. 2. dumalanish podshibniklarning qisqacha tavsifi keltiradi. 3. olingan o’lchamlari natijasi bo’yicha 2 xil podshibniklar eskizlarini chiladi. (o’qituvchining ko’rgazmasiga binoan) 4. chizilgan 2 xildagi podshibniklar markasini to’liq tavsiflab beriladi. 1. podshibnik 210- sharchali radial, aniqlik darajasi normal. 2. podshibnik 036207 normal aniqlik darajasi 0 kontakt burchagi 12  3 shartli radial tirgak 6 yengil seriya 2 d=35mm (35=07*5)_ 07 separator tekstolitdan e 3.podshibnik 7108 ignasimon 7 o’ta yengil seriyali 1 d=40mm (40=08*5) 08 4.podshibnik4109 ignasimon 4 o’ta yengil seriyali 1 d=45mm (45=09*5) 09 nazorat savollari. 1. dumalanish podshibniklarning afzalliklari nima? 2. dumalanish podshibniklari yuklanishni qabul qila olish qobiliyati bo’yicha qanday klassifikatsiyalanadi. foydalaniladigan adabiyotlar. 1. sulaymonov i. …

4 / 4
