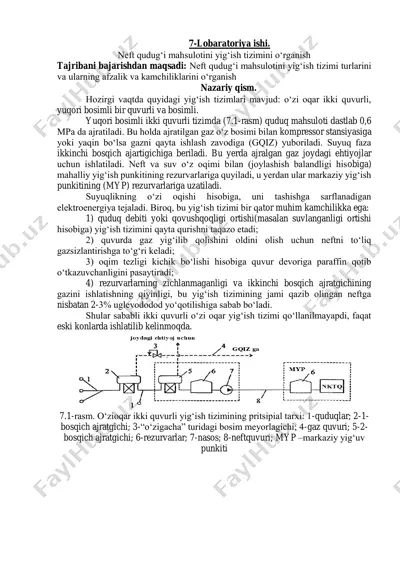

7-lobaratoriya ishi. neft qudug‘i mahsulotini yig‘ish tizimini o‘rganish tajribani bajarishdan maqsadi: neft qudug‘i mahsulotini yig‘ish tizimi turlarini va ularning afzalik va kamchiliklarini o‘rganish nazariy qism. hozirgi vaqtda quyidagi yig‘ish tizimlari mavjud: o‘zi oqar ikki quvurli, yuqori bosimli bir quvurli va bosimli. yuqori bosimli ikki quvurli tizimda (7.1-rasm) quduq mahsuloti dastlab 0,6 mpa da ajratiladi. bu holda ajratilgan gaz o‘z bosimi bilan kompressor stansiyasiga yoki yaqin bo‘lsa gazni qayta ishlash zavodiga (gqiz) yuboriladi. suyuq faza ikkinchi bosqich ajartigichiga beriladi. bu yerda ajralgan gaz joydagi ehtiyojlar uchun ishlatiladi. neft va suv o‘z oqimi bilan (joylashish balandligi hisobiga) mahalliy yig‘ish punkitining rezurvarlariga quyiladi, u yerdan ular markaziy yig‘ish punkitining (myp) rezurvarlariga uzatiladi. suyuqlikning o‘zi oqishi hisobiga, uni tashishga sarflanadigan elektroenergiya tejaladi. biroq, bu yig‘ish tizimi bir qator muhim kamchilikka ega: 1) quduq debiti yoki qovushqoqligi ortishi(masalan suvlanganligi ortishi hisobiga) yig‘ish tizimini qayta qurishni taqazo etadi; 2) quvurda gaz yig‘ilib qolishini oldini olish uchun …

2 / 4

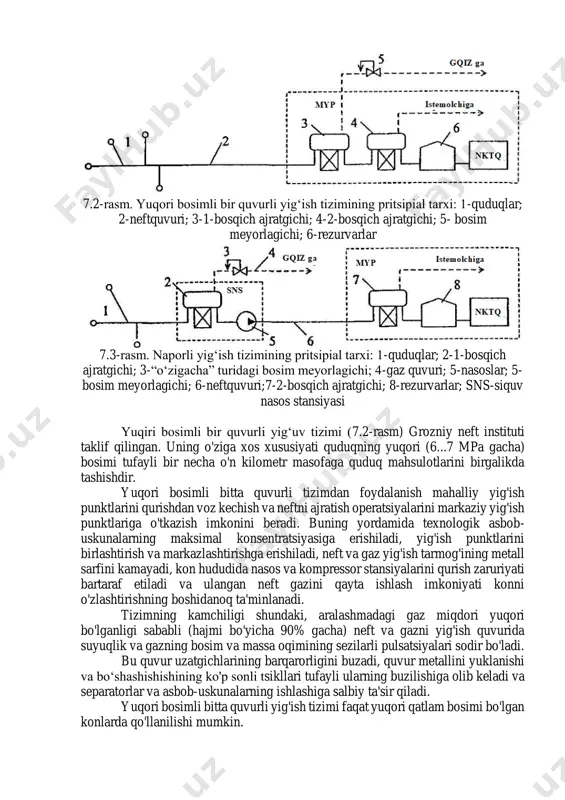

-neftquvuri; 3-1-bosqich ajratgichi; 4-2-bosqich ajratgichi; 5- bosim meyorlagichi; 6-rezurvarlar 7.3-rasm. naporli yig‘ish tizimining pritsipial tarxi: 1-quduqlar; 2-1-bosqich ajratgichi; 3-“o‘zigacha” turidagi bosim meyorlagichi; 4-gaz quvuri; 5-nasoslar; 5- bosim meyorlagichi; 6-neftquvuri;7-2-bosqich ajratgichi; 8-rezurvarlar; sns-siquv nasos stansiyasi yuqiri bosimli bir quvurli yig‘uv tizimi (7.2-rasm) grozniy neft instituti taklif qilingan. uning o'ziga xos xususiyati quduqning yuqori (6...7 mpa gacha) bosimi tufayli bir necha o'n kilometr masofaga quduq mahsulotlarini birgalikda tashishdir. yuqori bosimli bitta quvurli tizimdan foydalanish mahalliy yig'ish punktlarini qurishdan voz kechish va neftni ajratish operatsiyalarini markaziy yig'ish punktlariga o'tkazish imkonini beradi. buning yordamida texnologik asbob- uskunalarning maksimal konsentratsiyasiga erishiladi, yig'ish punktlarini birlashtirish va markazlashtirishga erishiladi, neft va gaz yig'ish tarmog'ining metall sarfini kamayadi, kon hududida nasos va kompressor stansiyalarini qurish zaruriyati bartaraf etiladi va ulangan neft gazini qayta ishlash imkoniyati konni o'zlashtirishning boshidanoq ta'minlanadi. tizimning kamchiligi shundaki, aralashmadagi gaz miqdori yuqori bo'lganligi sababli (hajmi bo'yicha 90% gacha) neft va gazni yig'ish quvurida suyuqlik …

3 / 4

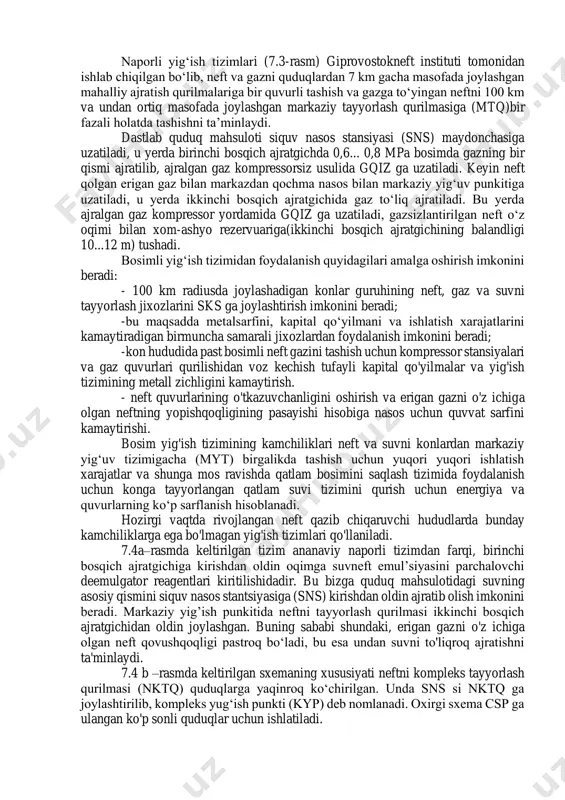

km va undan ortiq masofada joylashgan markaziy tayyorlash qurilmasiga (mtq)bir fazali holatda tashishni ta’minlaydi. dastlab quduq mahsuloti siquv nasos stansiyasi (sns) maydonchasiga uzatiladi, u yerda birinchi bosqich ajratgichda 0,6... 0,8 mpa bosimda gazning bir qismi ajratilib, ajralgan gaz kompressorsiz usulida gqiz ga uzatiladi. keyin neft qolgan erigan gaz bilan markazdan qochma nasos bilan markaziy yig‘uv punkitiga uzatiladi, u yerda ikkinchi bosqich ajratgichida gaz to‘liq ajratiladi. bu yerda ajralgan gaz kompressor yordamida gqiz ga uzatiladi, gazsizlantirilgan neft o‘z oqimi bilan xom-ashyo rezervuariga(ikkinchi bosqich ajratgichining balandligi 10...12 m) tushadi. bosimli yig‘ish tizimidan foydalanish quyidagilari amalga oshirish imkonini beradi: - 100 km radiusda joylashadigan konlar guruhining neft, gaz va suvni tayyorlash jixozlarini sks ga joylashtirish imkonini beradi; -bu maqsadda metalsarfini, kapital qo‘yilmani va ishlatish xarajatlarini kamaytiradigan birmuncha samarali jixozlardan foydalanish imkonini beradi; -kon hududida past bosimli neft gazini tashish uchun kompressor stansiyalari va gaz quvurlari qurilishidan voz kechish tufayli kapital qo'yilmalar va yig'ish …

4 / 4

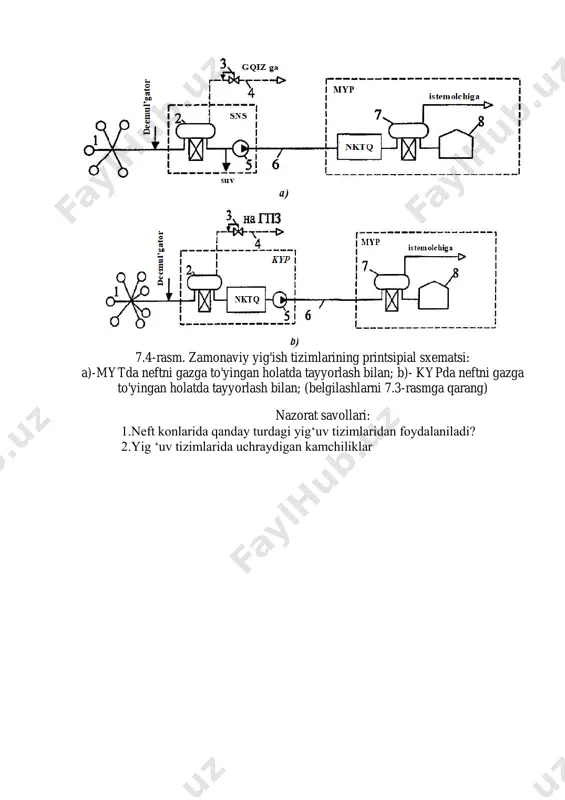

a suvneft emul’siyasini parchalovchi deemulgator reagentlari kiritilishidadir. bu bizga quduq mahsulotidagi suvning asosiy qismini siquv nasos stantsiyasiga (sns) kirishdan oldin ajratib olish imkonini beradi. markaziy yig’ish punkitida neftni tayyorlash qurilmasi ikkinchi bosqich ajratgichidan oldin joylashgan. buning sababi shundaki, erigan gazni o'z ichiga olgan neft qovushqoqligi pastroq bo‘ladi, bu esa undan suvni to'liqroq ajratishni ta'minlaydi. 7.4 b –rasmda keltirilgan sxemaning xususiyati neftni kompleks tayyorlash qurilmasi (nktq) quduqlarga yaqinroq ko‘chirilgan. unda sns si nktq ga joylashtirilib, kompleks yug‘ish punkti (kyp) deb nomlanadi. oxirgi sxema csp ga ulangan ko'p sonli quduqlar uchun ishlatiladi. 7.4-rasm. zamonaviy yig'ish tizimlarining printsipial sxematsi: a)-mytda neftni gazga to'yingan holatda tayyorlash bilan; b)- kypda neftni gazga to'yingan holatda tayyorlash bilan; (belgilashlarni 7.3-rasmga qarang) nazorat savollari: 1.neft konlarida qanday turdagi yig‘uv tizimlaridan foydalaniladi? 2.yig ‘uv tizimlarida uchraydigan kamchiliklar
