1 / 10

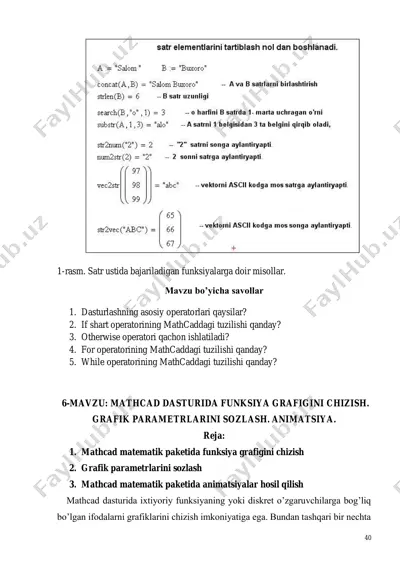

40 1-rasm. satr ustida bajariladigan funksiyalarga doir misollar. mavzu bo’yicha savollar 1. dasturlashning asosiy operatorlari qaysilar? 2. if shart operatorining mathcaddagi tuzilishi qanday? 3. otherwise operatori qachon ishlatiladi? 4. for operatorining mathcaddagi tuzilishi qanday? 5. while operatorining mathcaddagi tuzilishi qanday? 6-mavzu: mathcad dasturida funksiya grafigini chizish. grafik parametrlarini sozlash. animatsiya. reja: 1. mathcad matematik paketida funksiya grafigini chizish 2. grafik parametrlarini sozlash 3. mathcad matematik paketida animatsiyalar hosil qilish mathcad dasturida ixtiyoriy funksiyaning yoki diskret o’zgaruvchilarga bog’liq bo’lgan ifodalarni grafiklarini chizish imkoniyatiga ega. bundan tashqari bir nechta 41 funsiyaning grafigini bitta grafikda tasvirlash mumkin. chizmada har bir grafik diskret o’zgaruvchiga bog’liq bo’ladi. bu diskret o’zgaruvchi ham absisalar o’qi uchun ham ordinatalar o’qlari uchun ifodada qatnashishi kerak. mathcad diskret o’zgaruvchilarning har bir qiymati uchun bitta nuqtani tasvirlaydi. dekart grafikni yasash. mathcad da ikki o’lchovli grafik hosil qilish uchun sichqonchani bo’sh joyga qo’yib grafik soha tanlanadi. bu quyidagicha amalga oshiriladi.  sichqoncha …

2 / 10

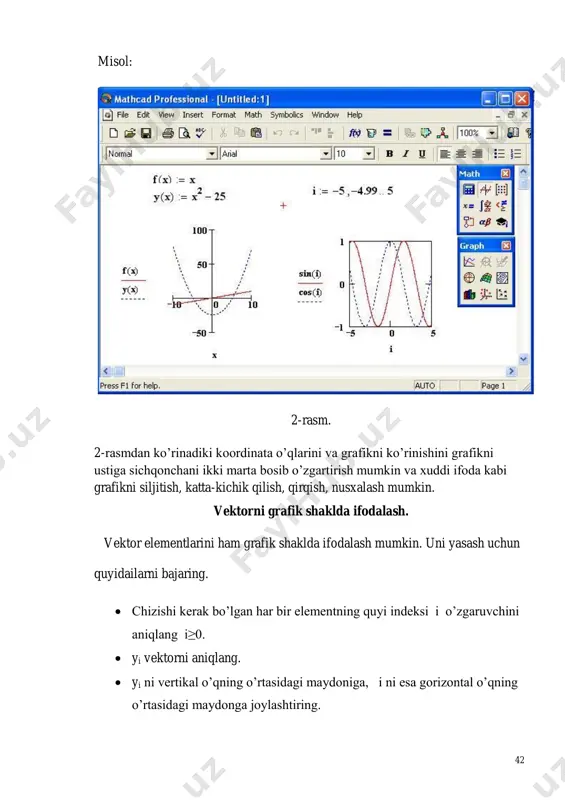

rafikni siljitish, katta-kichik qilish, qirqish, nusxalash mumkin. vektorni grafik shaklda ifodalash. vektor elementlarini ham grafik shaklda ifodalash mumkin. uni yasash uchun quyidailarni bajaring.  chizishi kerak bo’lgan har bir elementning quyi indeksi i o’zgaruvchini aniqlang i≥0.  yi vektorni aniqlang.  yi ni vertikal o’qning o’rtasidagi maydoniga, i ni esa gorizontal o’qning o’rtasidagi maydonga joylashtiring. 43  grafikni ko’rish uchun f9 ni ni bosing yoki sichqonchani grafikdan tashqariga bosing. 3-rasm. qutb koordinatalardagi grafiklar uchun funksiyalarni qo’llash. bu bo’limda instrumental vositalarni qo’llab, turli xil yopiq egri chiziqlarni yasash mumkin. 4- rasm dagi misol qutb koordinatalarini to’g’ri koordinatalarga almashtirishni tasvirlaydi. bu metod qutb koordinatalarda yoki kompleks tekisliklarda yo’llar grafigini yasashga imkoniyat yaratadi. 4-rasm. funksiyani [a,b] oraliqda grafigini chizish. biror f funksiya berilgan bo’lsin va bu funksiyani grafigini [a,b] oraliqni n ta bo’lakka bo’lib chizish uchun i diskret o’zgaruvchi olib [a,b] kesmani quyidagicha 44 n ta bo’lakka bo’lamiz. h qadam sifatida n ab …

3 / 10

tish mumkin: • logscale – logarifmik masshtabda o'qga sonli qiymatlarni tasvirlash; • grid lines – chiziqqa setkalar qo'yish; • numbered – koordinata o'qi bo'yicha sonlarni qo'yish; • auto scale – son qiymatlar chegarasini o'qda avtomatik tanlash; • show markers – grafikka belgi kiritish; • autogrid – chiziq setkasi sonini avtomatik tanlash. f(x,y):=1 47 2. trace – funktsiya grafiklarini formatlash. har bir funktsiya grafigini alohida o'zgartish mumkin: • chiziq ko'rinishi (solid – uzliksiz, dot – punktir, dash – shtrixli, dadot – shtrixli punktir); • chiziq rangi (color); • grafik tipi (type) (lines – chiziq, points – nuqtali, bar yoki solidbar – ustunli, step – pog'onali grafik va boshqa); • chiziq qalinligi (weight); • simvol (symbol) - grafikda hisoblangan qiymatlar uchun (aylana, krestik, to'g'ri burchak, romb). 3. label – grafik maydoni sarlovhasi. title (sarlovha) maydoniga sarlovha matni kiritiladi. 4. defaults – bu qo'yilma yordamida grafik ko'rinishga qaytish mumkin. 5.uch o'lchamli grafik qurish …

4 / 10

argumentlari qiymatlaridan tashkil etiladi. 48 3.kursor qaysi joyga grafik qurish kerak bo'lsa shu joyga qo'yiladi. 4.grafik shabloniga funktsiya nomini kiritish. 5.shablon maydonidan tashqarisida sichqoncha bosiladi va grafik quriladi, masalan, 6-rasm o'ng tomon. grafik formatini qayta o'zgartirish va unga ranglar berish uchun grafik maydonini ikki marta tez-tez sichqonchani ko'rsatib bosish va ochilgan muloqot oynasidan kerakli o'zgarishlarni qilish kerak. bu o'zgartirishlar muloqot oynasi 7-rasmda berilgan. 6.rasm. ikki o'zgaruvchili funktsiya grafigini qurish. bunda: • surface plot – grafik sirti; • contour plot – grafik chizig'i darajasi; • data points – grafikda faqat hisob nuqtalarini tasvirlash; • vector field plot – vektor maydoni grafigi; 49 • bar plot – uch o'lchovli grafik gistogrammasi; • patch plot – hisob qiymatlari maydoni. bulardan tashqari yana bir qancha boshqarish elementlari mavjud. ular grafikni formatlashda keng imkoniyatni beradi. masalan, grafik masshtabini o'zgartirish, grafikni aylantirish, grafikga animatsiya berish va boshqa. 7-rasmda uch o'lchamli grafikni formatlash oynasi berilgan. grafikni boshqarishning …

5 / 10
