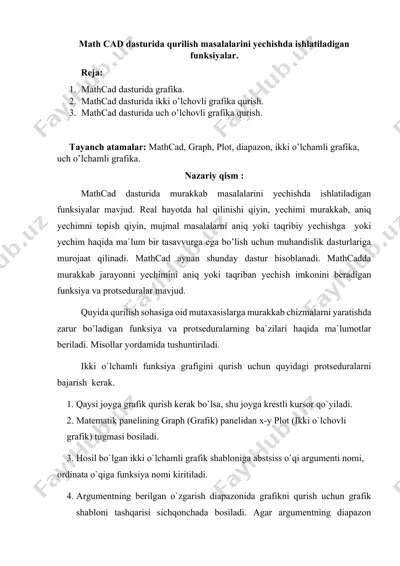

math cad dasturida qurilish masalalarini yechishda ishlatiladigan funksiyalar. reja: 1. mathcad dasturida grafika. 2. mathcad dasturida ikki o’lchovli grafika qurish. 3. mathcad dasturida uch o’lchovli grafika qurish. tayanch atamalar: mathcad, graph, plot, diapazon, ikki o’lchamli grafika, uch o’lchamli grafika. nazariy qism : mathcad dasturida murakkab masalalarini yechishda ishlatiladigan funksiyalar mavjud. real hayotda hal qilinishi qiyin, yechimi murakkab, aniq yechimni topish qiyin, mujmal masalalarni aniq yoki taqribiy yechishga yoki yechim haqida ma`lum bir tasavvurga ega bo’lish uchun muhandislik dasturlariga murojaat qilinadi. mathcad aynan shunday dastur hisoblanadi. mathcadda murakkab jarayonni yechimini aniq yoki taqriban yechish imkonini beradigan funksiya va protseduralar mavjud. quyida qurilish sohasiga oid mutaxasislarga murakkab chizmalarni yaratishda zarur bo’ladigan funksiya va protseduralarning ba`zilari haqida ma`lumotlar beriladi. misollar yordamida tushuntiriladi. ikki o`lchamli funksiya grafigini qurish uchun quyidagi protseduralarni bajarish kerak. 1. qaysi joyga grafik qurish kerak bo`lsa, shu joyga krestli kursor qo`yiladi. 2. matematik panelining graph (grafik) panelidan x-y plot (ikki …

2 / 6

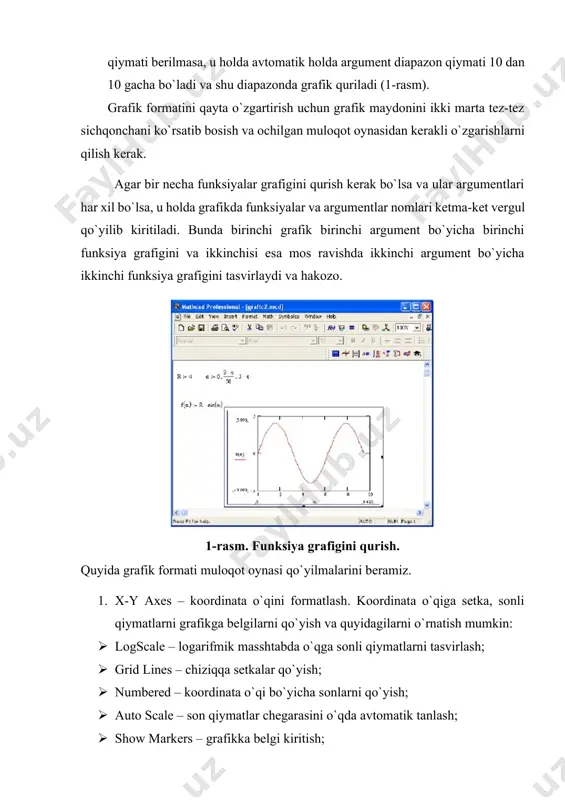

ma-ket vergul qo`yilib kiritiladi. bunda birinchi grafik birinchi argument bo`yicha birinchi funksiya grafigini va ikkinchisi esa mos ravishda ikkinchi argument bo`yicha ikkinchi funksiya grafigini tasvirlaydi va hakozo. 1-rasm. funksiya grafigini qurish. quyida grafik formati muloqot oynasi qo`yilmalarini beramiz. 1. x-y axes – koordinata o`qini formatlash. koordinata o`qiga setka, sonli qiymatlarni grafikga belgilarni qo`yish va quyidagilarni o`rnatish mumkin: · logscale – logarifmik masshtabda o`qga sonli qiymatlarni tasvirlash; · grid lines – chiziqqa setkalar qo`yish; · numbered – koordinata o`qi bo`yicha sonlarni qo`yish; · auto scale – son qiymatlar chegarasini o`qda avtomatik tanlash; · show markers – grafikka belgi kiritish; · autogrid – chiziq setkasi sonini avtomatik tanlash. 2. trace – funksiya grafiklarini formatlash. har bir funksiya grafigini alohida o`zgartish mumkin: · chiziq ko`rinishi (solid – uzliksiz, dot – punktir, dash – shtrixli, dadot – shtrixli punktir); · chiziq rangi (color); · grafik tipi (type) (lines – chiziq, points – nuqtali, bar …

3 / 6

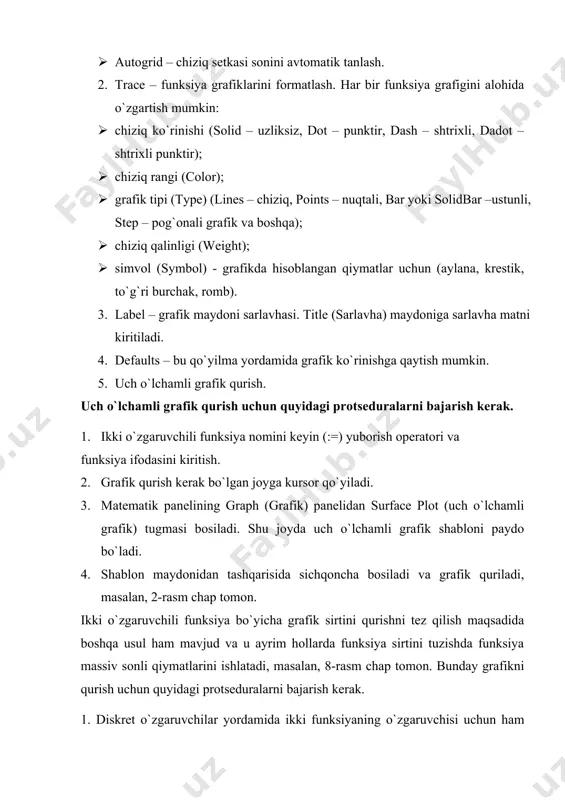

tini qurishni tez qilish maqsadida boshqa usul ham mavjud va u ayrim hollarda funksiya sirtini tuzishda funksiya massiv sonli qiymatlarini ishlatadi, masalan, 8-rasm chap tomon. bunday grafikni qurish uchun quyidagi protseduralarni bajarish kerak. 1. diskret o`zgaruvchilar yordamida ikki funksiyaning o`zgaruvchisi uchun ham qiymatlarini kiritish. 2. massiv kiritish. uning elementlari funksiya qiymatlari bo`lib, ular berilgan funksiya argumentlari qiymatlaridan tashkil etiladi. 3. kursor qaysi joyga grafik qurish kerak bo`lsa shu joyga qo`yiladi. 4. grafik shabloniga funksiya nomi kiritiladi. 5.shablon maydonidan tashqarisida sichqoncha bosiladi va grafik quriladi, masalan, 8-rasm o`ng tomon. grafik formatini qayta o`zgartirish va unga ranglar berish uchun grafik maydonini ikki marta tez-tez sichqonchani ko`rsatib bosish va ochilgan muloqot oynasidan kerakli o`zgarishlarni qilish kerak. bu o`zgartirishlar muloqot oynasi 9 – rasmda berilgan. 2-rasm. ikki o`zgaruvchili funksiya grafigini qurish. bunda: · surface plot – grafik sirti; · contour plot –grafik chizig`i darajasi; · data points –grafikda faqat hisob nuqtalarini tasvirlash; · vector …

4 / 6

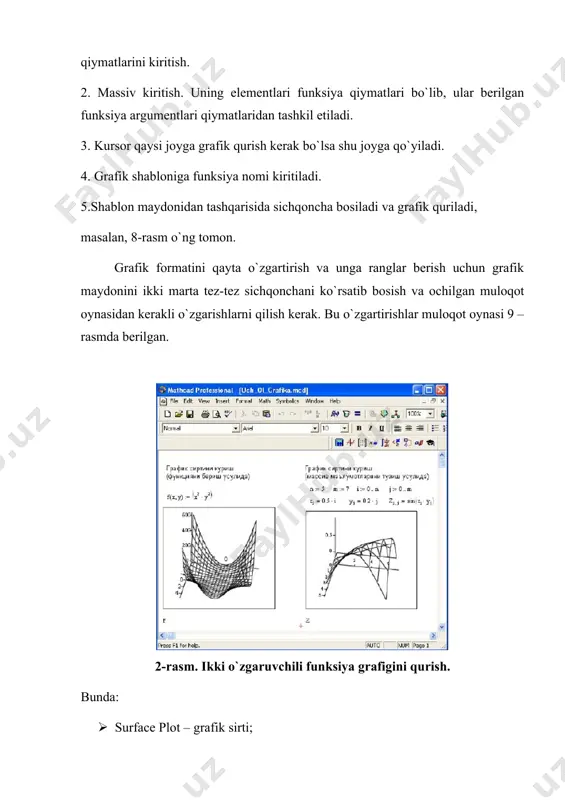

hasida mathcaddan foydalansa bo’ladimi ? 3. mathcad dasturida ikki o’lchovli grafika qanday quriladi ? 4. mathcadda ikki o’lchovli grafika qurishda nimalarga e`tibor beriladi ? 5. dasturda uch o’lchovli grafika qanday quriladi ? 6. mathcadda uch o’lchovli grafika qurishda nimalarga e`tibor beriladi ? 7. mathcadni bilish arxitektorga qanday ustunlik beradi? image1.png image2.png image3.png
