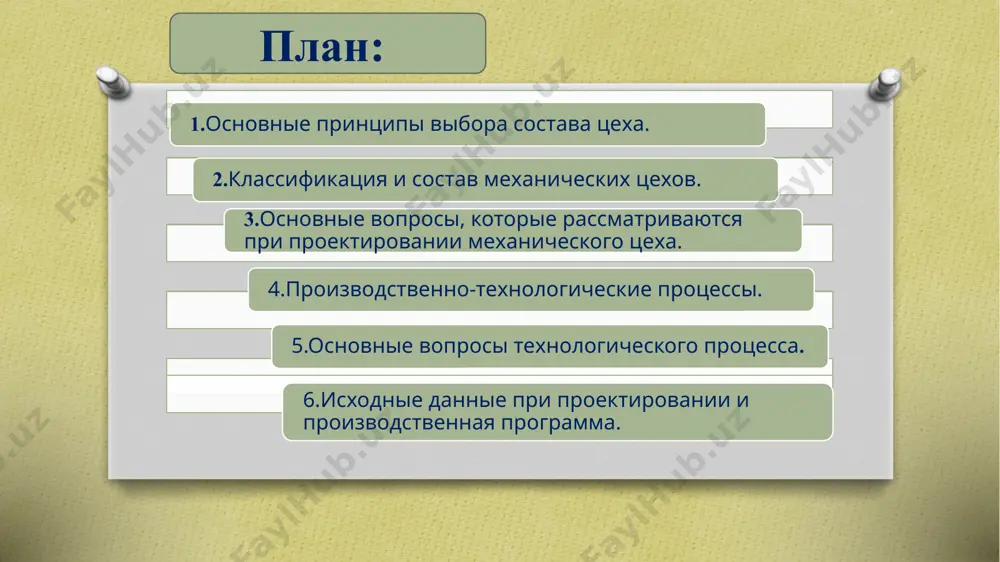

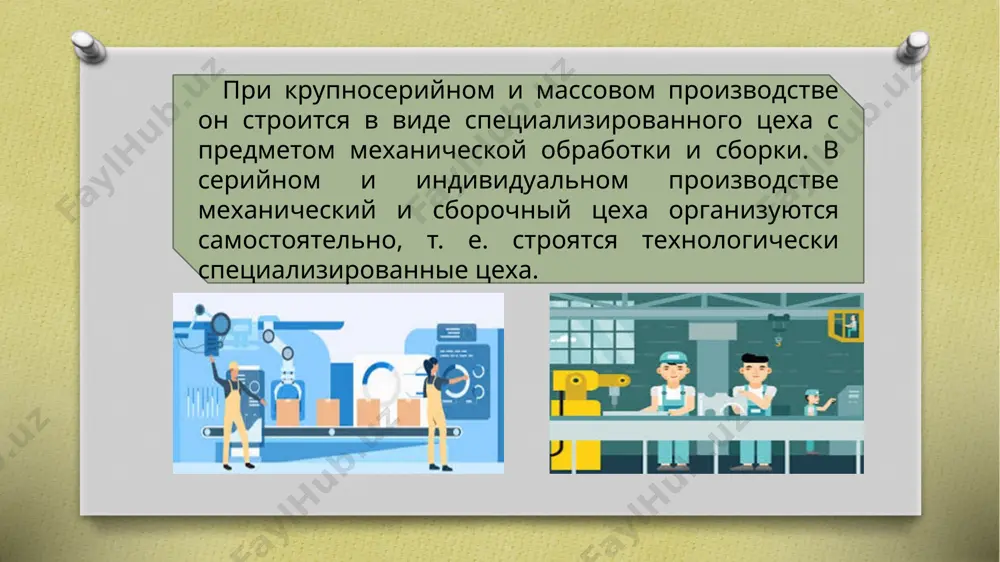

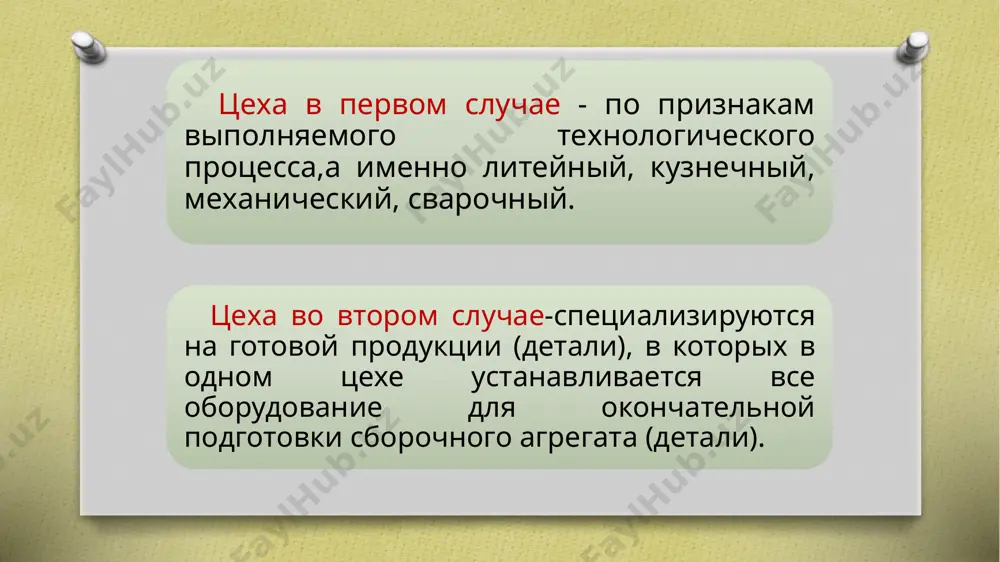

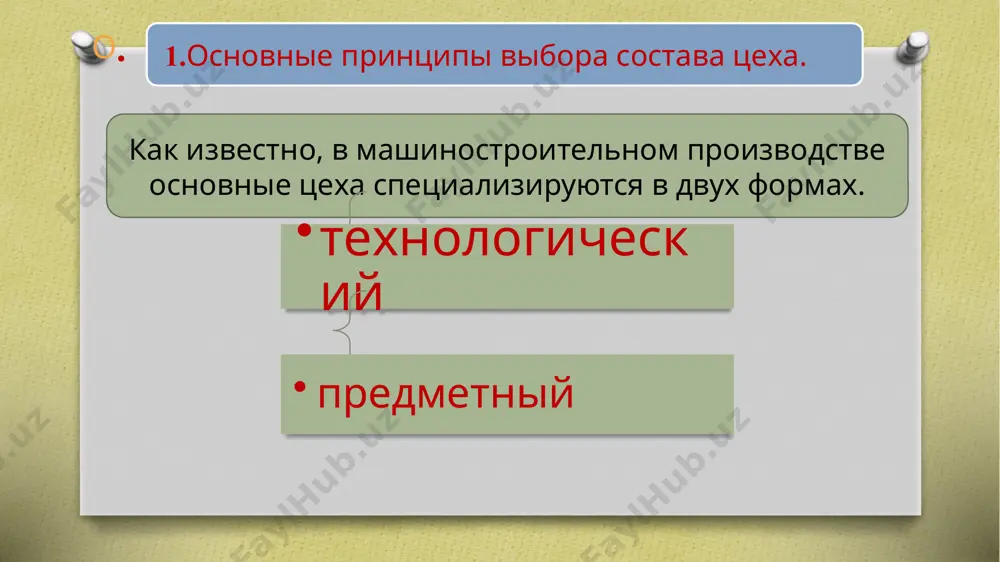

andijon mashinasozlik instituti mashinasozlik texnologiyasi fakulteti mtmichja yo’nalishi 4-kurs 153-guruh talabasi teshaboyev oybekning mysl fanidan tayyorlagan mustaqil ishi тема 3: механические цеха. план: 1.основные принципы выбора состава цеха. 2.классификация и состав механических цехов. 3.основные вопросы, которые рассматриваются при проектировании механического цеха. 4.производственно-технологические процессы. 5.основные вопросы технологического процесса. 6.исходные данные при проектировании и производственная программа. . 1.основные принципы выбора состава цеха. как известно, в машиностроительном производстве основные цеха специализируются в двух формах. технологический предметный цеха в первом случае - по признакам выполняемого технологического процесса,а именно литейный, кузнечный, механический, сварочный. цеха во втором случае-специализируются на готовой продукции (детали), в которых в одном цехе устанавливается все оборудование для окончательной подготовки сборочного агрегата (детали). при крупносерийном и массовом производстве он строится в виде специализированного цеха с предметом механической обработки и сборки. в серийном и индивидуальном производстве механический и сборочный цеха организуются самостоятельно, т. е. строятся технологически специализированные цеха. при использовании программно-целевых методов в организации …

2 / 33

ифицируются по следующим признакам: описание конструкции и веса изделия, делящее цеха на 4 класса. характеристика вида производства и технологического процесса, оборудования и приспособлений, разделяющая каждый из вышеперечисленных классов на группы. размеры цеха в случае с условным количеством цехов. 1 класс относится к легкому машиностроению - цехам, обрабатывающим детали с начальной массой до 100 кг. к 3 классу относится тяжелое машиностроение-цеха, обрабатывающие детали с начальной массой до 15000 кг. к 4 классу относится сверхтяжелое машиностроение-цеха по обработке деталей с начальной массой свыше 15000 кг. ко 2 классу относится среднее машиностроение - цеха, обрабатывающие детали с начальной массой до 2000 кг. в состав механического цеха войдут: производствен- ный отдел и участки вспомогатель-ные подразделения служебные помещения бытовые помещения помещения общественных организаций производственный отдел и участки механического цеха служат для размещения оборудования и рабочих мест для обработки деталей в технологическом процессе, а в некоторых случаях и для сборки узлов изделий. к вспомогательным отделам и …

3 / 33

- определение количества основного технологического оборудования, необходимого для реализации технологического процесса; - выбор состава производственных участков; - определение состава и количества оборудования на участке; - определение алгоритма работы оборудования на участке; - разработка требований к условиям работы оборудования; - составление заданий на проектирование нестандартного оборудования; - планировка основного оборудования; - расчет производственной площади; - определение числа работающих; - компоновка производственных участков. 4.производственные и технологические процессы. производственный и технологический процессы для изготовления машины соответствуют своему служебному назначению и техническим требованиям, в условиях предприятия необходимо выполнить комплекс работ по преобразованию материала для исходных заготовок в готовые детали, сборочные единицы, а из них в готовые машины, сделать их испытания и другие работы до отгрузки потребителям. весь комплекс этих действий называют понятием производственного процесса. производственный процесс - это совокупность всех действий людей и орудий труда, необходимых на данном предприятии для изготовления или ремонта изделий производственный процесс включает в себя различные технологические процессы (тп): заготовительные …

4 / 33

ь технологической операции, выполняемая при неизменном закреплении заготовки или сборочной единицы, состоящей. в документации обозначаются заглавными буквами а, б, ... (см. рисунок 1.1). рисунок 1.1 - обозначение установа позиция - фиксированное положение, что занимает неизменно закреплена заготовка или сборочная единица при составлении вместе с приспособлением относительно инструмента или неподвижной части оборудования при выполнении части операции технологического процесса. обозначают позиции римскими цифрами i, ii ... технологический переход - законченная часть технологической операции технологического процесса, характеризующееся применением одних средств технологического оснащения при постоянных технологических режимах и установке. вспомогательный переход - законченная часть технологической операции, состоящая из действий человека (или оборудования), не сопровождаются изменениями свойств предметов труда, но необходимых для выполнения технологического перехода. рабочий ход - законченная часть технологического перехода, состоящая из однократного перемещения инструмента относительно заготовки и сопровождается изменением формы, размеров, качества поверхности и свойств заготовки. вспомогательный ход - законченная часть технологического перехода, состоящая из однократного перемещения инструмента относительно заготовки, не сопровождается …

5 / 33

еского процесса. 2. определение размера партии деталей, предъявляемых к производству (для серийного производства), и порядка подготовки их к поточному производству. 3. определение типа и размеров заготовки. 4. разработка метода и плана механической обработки поверхностей деталей (с указанием технологического процесса, последовательности). 5. определение вида и характеристики станков, приспособлений, режущих и измерительных инструментов и определение их количества для обработки. 6. определение размеров обрабатываемых поверхностей деталей. 7. определение режима резания для каждого процесса для выбранного станка. 8. определение нормы времени для каждого процесса. 9. определение квалификации работы. 10. установление технико-экономических показателей проектируемого технологического процесса. 11. оформление документации технологического процесса. 6. основные сведения в конструкторской и производственной программе. основой для проектирования механических цехов служит детальная производственная программа цеха, составленная на основе производственной программы предприятия, с приложением чертежей, спецификаций деталей, ведомостей деталей и конструкций, технических требований, предъявляемых к изготовлению изделия. в программе производства деталей цеха указывается наименование деталей, подлежащих обработке в данном цехе, их количество, …
