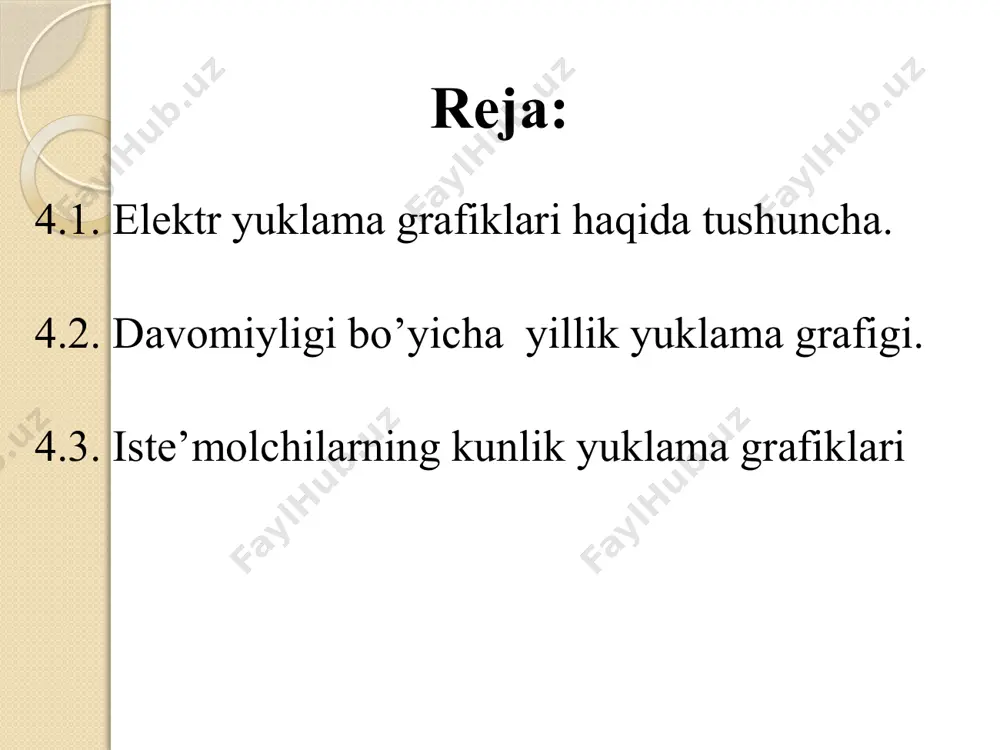

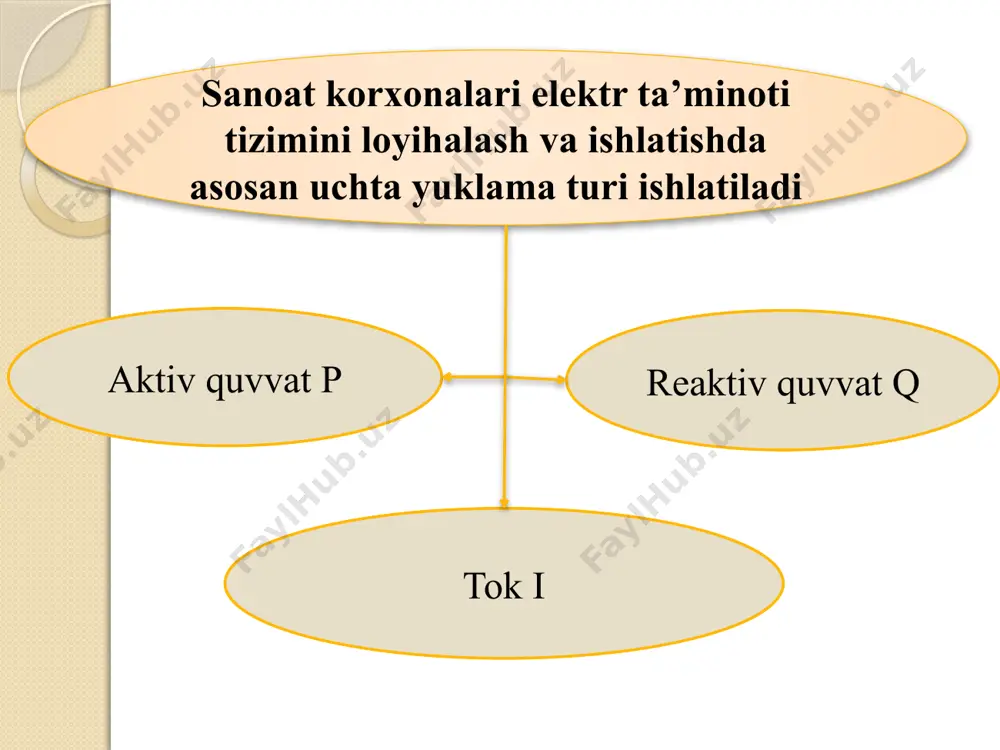

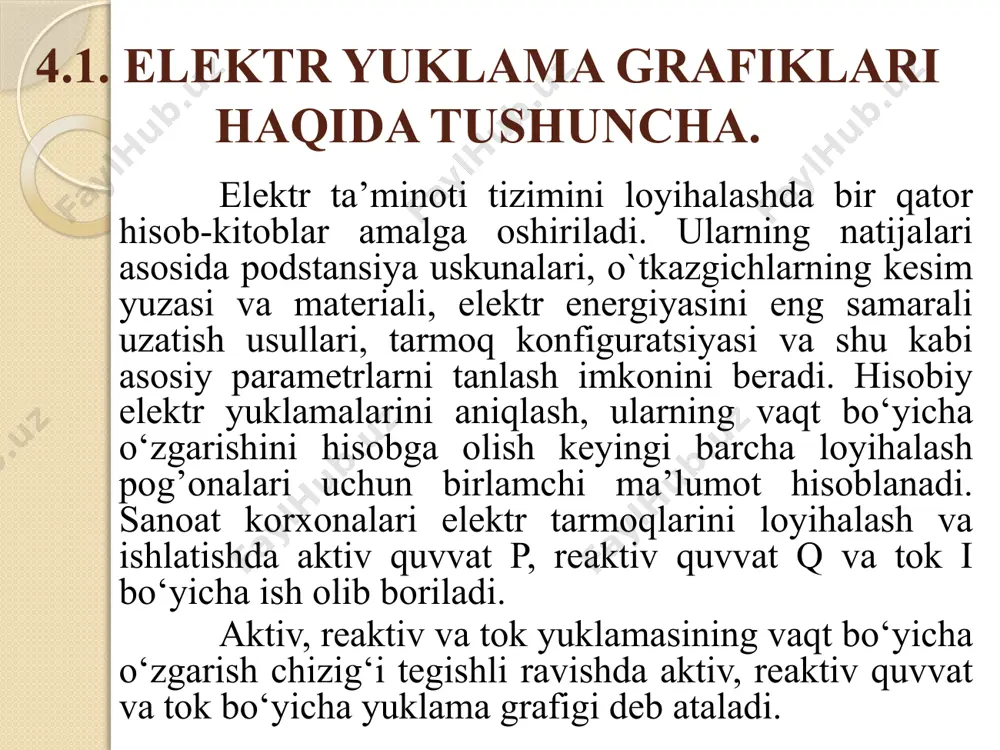

fan nomi: sanoat korxonalarining elektr ta’minoti mavzu №2 sanoat korxonalari elektr iste’molchilarining guruhlanishi ma’ruza mashg’ulotini olib boradi: phd, dotsent i.u.raxmonov lavozimi: toshdtu “elektr ta’minoti” kafedrasi mudiri telefon raqami: +998909458700 e-mail: ilider1987@yandex.ru fan nomi: sanoat korxonalarining elektr ta’minoti mavzu: sanoat korxonalari va iste’molchilarning elektr yuklama grafiklari reja: 4.1. elektr yuklama grafiklari haqida tushuncha. 4.2. davomiyligi bo’yicha yillik yuklama grafigi. 4.3. iste’molchilarning kunlik yuklama grafiklari 4.1. elektr yuklama grafiklari haqida tushuncha. elektr ta’minoti tizimini loyihalashda bir qator hisob-kitoblar amalga oshiriladi. ularning natijalari asosida podstansiya uskunalari, o`tkazgichlarning kesim yuzasi va materiali, elektr energiyasini eng samarali uzatish usullari, tarmoq konfiguratsiyasi va shu kabi asosiy parametrlarni tanlash imkonini beradi. hisobiy elektr yuklamalarini aniqlash, ularning vaqt bo‘yicha o‘zgarishini hisobga olish keyingi barcha loyihalash pog’onalari uchun birlamchi ma’lumot hisoblanadi. sanoat korxonalari elektr tarmoqlarini loyihalash va ishlatishda aktiv quvvat p, reaktiv quvvat q va tok i bo‘yicha ish olib boriladi. aktiv, reaktiv va tok yuklamasining vaqt bo‘yicha o‘zgarish …

2 / 16

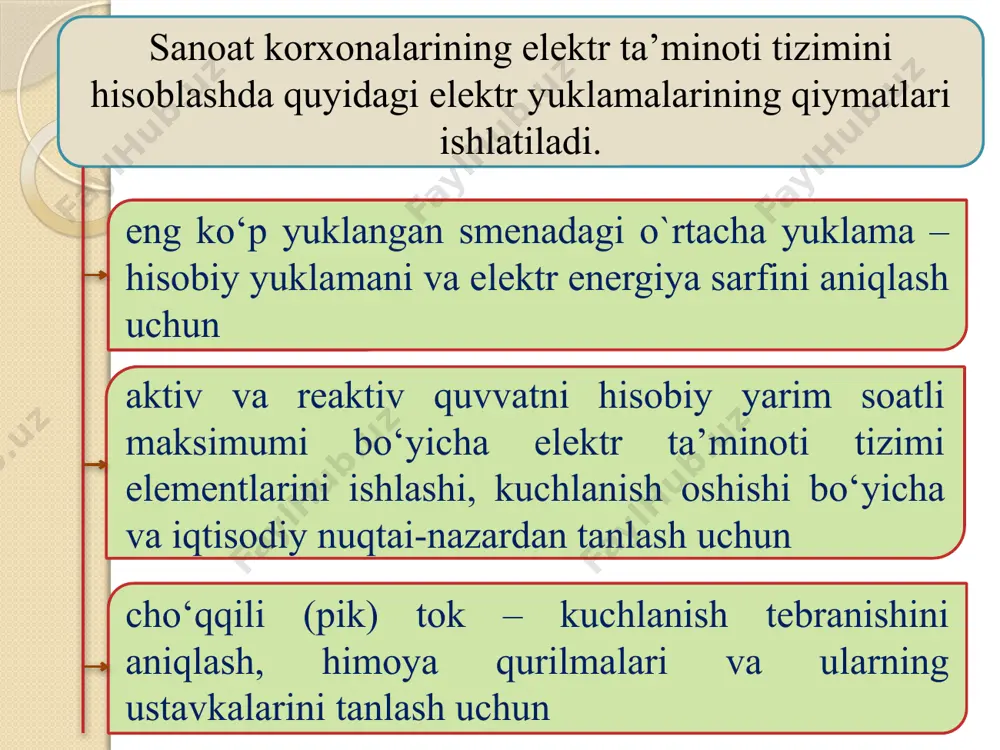

himoya qurilmalari va ularning ustavkalarini tanlash uchun 2- rasm. aktiv energiya o‘lchov asbobi bo‘yicha yuklama grafigi. 1- rasm. qayd etuvchi asboblari yozuvi bo’yicha yuklama grafigi. yuklama grafigi hususiy guruhiy p(t), q(t), i(t) p(t), q(t), i(t) qurilishiga ko’ra davomiyligi bo’yicha kunlik yillik 4.2. davomiyligi bo’yicha yillik yuklama grafigi bu grafik turli yuklamali uskunalarning yil davomida ishlash vaqtini ko‘rsatadi. ordinata o‘qi bo‘yicha yuklamalar tegishli masshtabda ajratiladi, absissa o‘qi bo‘yicha esa 0 dan 8760 gacha yil soatlari yuklamalar grafigida, ularni kamayishi bo‘yicha pmax dan pmin gacha joylashtiriladi. 3. davomiyligi bo’yicha yillik yuklama grafigi davomiyligi bo’yicha yillik yuklama grafigi ma’lum yillik grafiklar asosida quriladi. 4-rasmda, mavjud ikkita qishki (183 kun) va yozgi (182 kun) kunlik yuklama grafiklari asosida yillik grafikni qurish usuli ko‘rsatilgan. eng ko‘p tarqalgan elektr energiyasi iste’molchilari uchun ma’lumotlarda aktiv va reaktiv yuklamalarning doimiylik bo‘yicha na’munaviy grafiklari keltiriladi. 4. yuklama davomiyligi bo’yicha yillik yuklama grafigi kurish usuli 4.3. iste’molchilarning kunlik yuklama grafiklari …

3 / 16

ishga ega: bu erda: - o‘rnatilgan iste’molchilar guruhi uchun talab koeffitsienti. 5. iste’molchining aktiv quvvat bo’yicha sutkalik elektr yuklama grafigi: a - na’munaviy; b – nomli birlikda. amalda aktiv quvvat grafiklaridan tashqari reaktiv quvvat grafiklari xam ishlatiladi. reaktiv quvvat bo’yicha iste’molchilarning na’munaviy grafiklari ham absolyut maksimumdan foizda ordinata pog‘onalariga ega: qmax = pmax tgφmax bu yerda: tgφmax – tegishli iste’molchi uchun birlamchi parametr sifatida berilishi lozim bo‘lgan сosφmax ning qiymati bo‘yicha aniqlanadi. 6. qora metallurgiya korxonasining na’munaviy elektr yuklama grafigi: 1 – ish kuni grafigi; 2 – dam olish kuni grafigi. 3. iste’molchining aktiv, reaktiv va to’la quvvat bo’yicha sutkalik grafigi nazorat savollari: hisobiy elektr yuklamalarini aniqlash, ularning vaqt bo‘yicha o`zgarishini hisobga olish nima uchun amalga oshiriladi? qanday yuklama grafiklarini bilasiz? sanoat korxonalarining elektr ta’minoti tizimini hisoblashda qanday elektr yuklamalarining qiymatlari ishlatiladi? guruhiy yuklama grafigi qanday topiladi? yuklama grafigi davomiyligi bo’yicha qanday turlarga bo’linadi? yuklama grafigi qanday quriladi? e’tiboringiz uchun …

4 / 16

% 1 2 s1 s2 s3 s4 s5 p1 p2 p3 p4 p5 q1 q2 q3 q4 q5 0 4 8 12 16 2024 soat p, mvt s, mv*a q, mv*ar /docprops/thumbnail.jpeg
