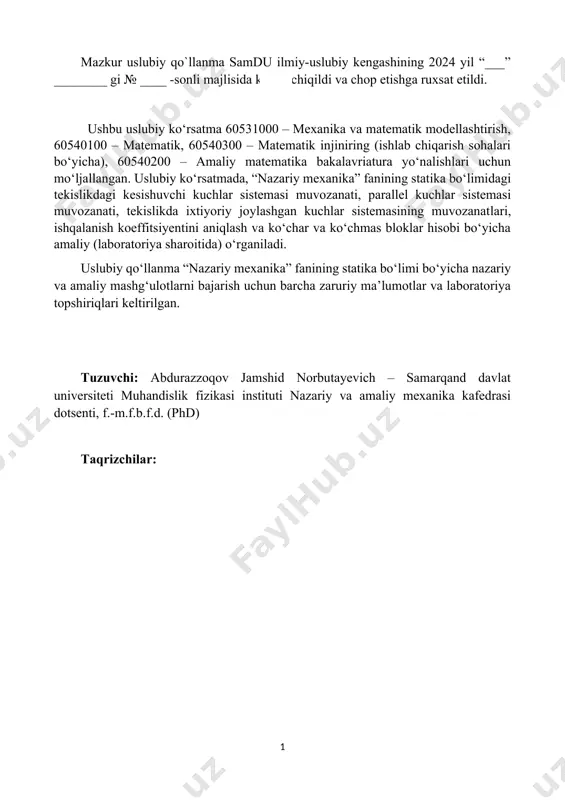

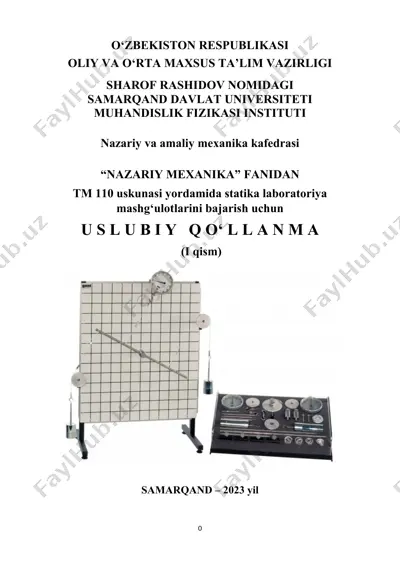

o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi sharof rashidov nomidagi samarqand davlat universiteti muhandislik fizikasi instituti nazariy va amaliy mexanika kafedrasi “nazariy mexanika” fanidan tm 110 uskunasi yordamida statika laboratoriya mashg‘ulotlarini bajarish uchun u s l u b i y q o‘ l l a n m a (i qism) samarqand – 2023 yil mazkur uslubiy qo`llanma samdu ilmiy-uslubiy kengashining 2024 yil “___” ________ gi № ____ -sonli majlisida ko‘rib chiqildi va chop etishga ruxsat etildi. ushbu uslubiy ko‘rsatma 60531000 – mexanika va matematik modellashtirish, 60540100 – matematik, 60540300 – matematik injiniring (ishlab chiqarish sohalari bo‘yicha), 60540200 – amaliy matematika bakalavriatura yo‘nalishlari uchun mo‘ljallangan. uslubiy ko‘rsatmada, “nazariy mexanika” fanining statika bo‘limidagi tekislikdagi kesishuvchi kuchlar sistemasi muvozanati, parallel kuchlar sistemasi muvozanati, tekislikda ixtiyoriy joylashgan kuchlar sistemasining muvozanatlari, ishqalanish koeffitsiyentini aniqlash va ko‘char va ko‘chmas bloklar hisobi bo‘yicha amaliy (laboratoriya sharoitida) o‘rganiladi. uslubiy qo‘llanma “nazariy mexanika” fanining statika bo‘limi bo‘yicha nazariy …

2 / 30

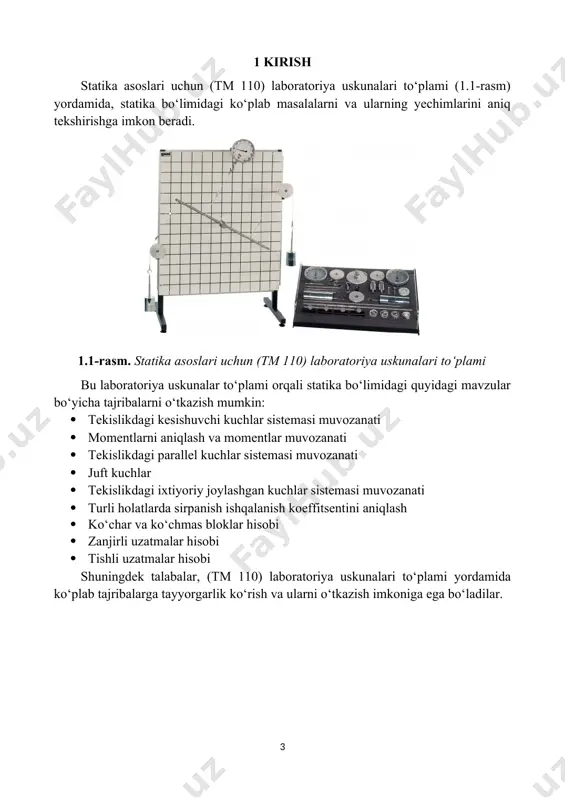

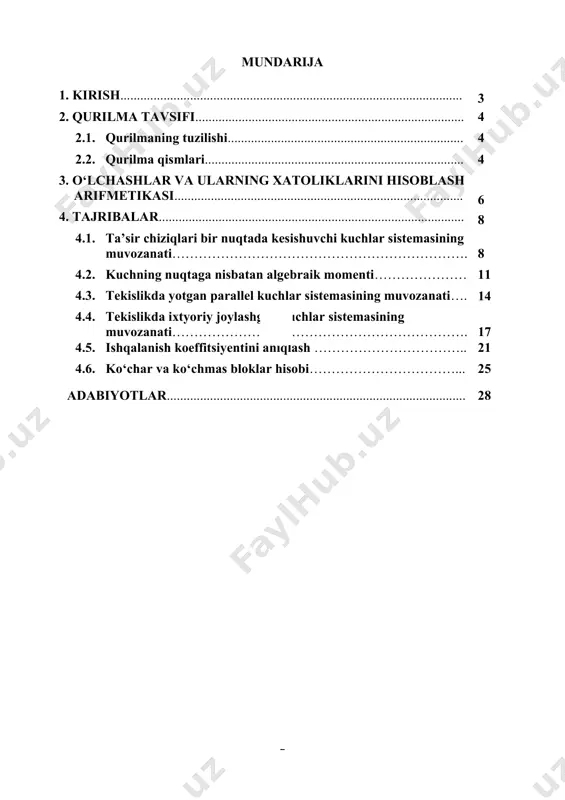

........................................................................... 6 4. tajribalar............................................................................................ 8 4.1. ta’sir chiziqlari bir nuqtada kesishuvchi kuchlar sistemasining muvozanati…………………………………………………………. 8 4.2. kuchning nuqtaga nisbatan algebraik momenti………………… 11 4.3. tekislikda yotgan parallel kuchlar sistemasining muvozanati…. 14 4.4. tekislikda ixtyoriy joylashgan kuchlar sistemasining muvozanati…………………………………………………………. 17 4.5. ishqalanish koeffitsiyentini aniqlash …………………………….. 21 4.6. ko‘char va ko‘chmas bloklar hisobi……………………………... 25 adabiyotlar.......................................................................................... 28 1 kirish statika asoslari uchun (tm 110) laboratoriya uskunalari to‘plami (1.1-rasm) yordamida, statika bo‘limidagi ko‘plab masalalarni va ularning yechimlarini aniq tekshirishga imkon beradi. 1.1-rasm. statika asoslari uchun (tm 110) laboratoriya uskunalari to‘plami bu laboratoriya uskunalar to‘plami orqali statika bo‘limidagi quyidagi mavzular bo‘yicha tajribalarni o‘tkazish mumkin: · tekislikdagi kesishuvchi kuchlar sistemasi muvozanati · momentlarni aniqlash va momentlar muvozanati · tekislikdagi parallel kuchlar sistemasi muvozanati · juft kuchlar · tekislikdagi ixtiyoriy joylashgan kuchlar sistemasi muvozanati · turli holatlarda sirpanish ishqalanish koeffitsentini aniqlash · ko‘char va ko‘chmas bloklar hisobi · zanjirli uzatmalar hisobi · tishli uzatmalar hisobi shuningdek talabalar, (tm …

3 / 30

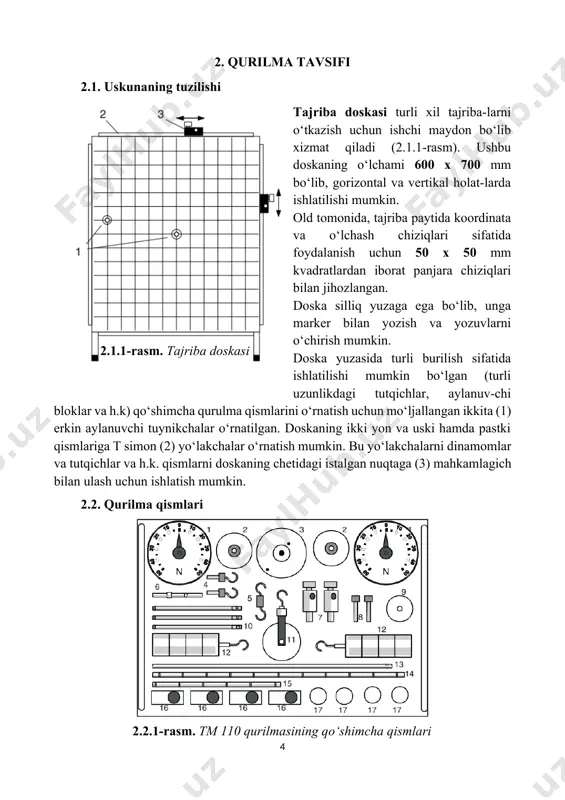

o‘lchash chiziqlari sifatida foydalanish uchun 50 x 50 mm kvadratlardan iborat panjara chiziqlari bilan jihozlangan. doska silliq yuzaga ega bo‘lib, unga marker bilan yozish va yozuvlarni o‘chirish mumkin. doska yuzasida turli burilish sifatida ishlatilishi mumkin bo‘lgan (turli uzunlikdagi tutqichlar, aylanuv-chi bloklar va h.k) qo‘shimcha qurulma qismlarini o‘rnatish uchun mo‘ljallangan ikkita (1) erkin aylanuvchi tuynikchalar o‘rnatilgan. doskaning ikki yon va uski hamda pastki qismlariga t simon (2) yo‘lakchalar o‘rnatish mumkin. bu yo‘lakchalarni dinamomlar va tutqichlar va h.k. qismlarni doskaning chetidagi istalgan nuqtaga (3) mahkamlagich bilan ulash uchun ishlatish mumkin. 2.2. qurilma qismlari 2.2.1-rasm. tm 110 qurilmasining qo‘shimcha qismlari 1. kuchning miqdorini o‘lchash uchun dinamometrlar 2. qaytaruvchi shkiflar 3. podshipnikli momet diski, ø100 mm 4. ilmoqli tutqichlar 5. ikki tomonlama ilmoqli tutqichlar 6. ishchi doskaning chetiga o‘rnatiladigan t simon yo‘lakchalar 7. burilish podshipniklari 8. bosim qismlari 9. aylanuvchi disk, ø50 mm 10. turli bosim tayoqchalari 11. ko‘chmas blok 12. har biri 4 …

4 / 30

mkin. masalan biror moddaning massasi tarozi yordamida tortish usuli bilan aniqlanadi, uzunlik lineyka yordamida o‘lchanadi, vaqt sekundomer yordamida aniqlanadi. ayrim kattaliklarni to‘g‘ridan-to‘g‘ri o‘lchash mumkin emas. masalan biror moddaning zichligini aniqlash uchun, shu moddaning massasi va hajmi o‘lchab olinadi va zichligi formulaga qo‘yib hisoblab topiladi. o‘lchamlarning sifati, uning aniqlanishi bilan baholanadi. agar kattaliklar to‘g‘ridan-to‘g‘ri asboblar yordamida o‘lchanayotgan bo‘lsa, o‘lchashning xatoligi o‘lchov metodiga, priborlarning aniq ishlash xususiyatlriga bog‘liq bo‘ladi. o‘lchashda va sanoqda biz hamma vaqt ozmi-ko‘pmi xatoga yo‘l qo‘yamiz, bu xatolar sistematik va tasodifiy xatoliklar tajrib o‘tkazayotgan talabaning xatosiga bog‘liq bo‘lmagan xatoliklardir. agar biz biror fizikaviy kattalikni o‘lchayotgan bo‘lsak har safar bir- biridan uncha katta farqi bo‘lmagan qiymatlarga ega bo‘lamiz. bu xatolikka tasodifiy xatolik deb ataladi. masalan asbob turli tajribada, turli xil qiymatni qo‘rsatishi mumkin. tasodifiy xatolikning rolini kamaytirish uchun o‘rganilayotgan fizikaviy kattalik bir necha marta o‘lchanadi. sistematik xatolar o‘lchov asboblarning nosozligi, o‘lchash usulining nato‘g‘riligi natijasida sodir bo‘ladi. sistematik xatolikka yo‘l qo‘yilayotgan …

5 / 30

r: (3.2) ifodalardan aniqlanadi. bunda, chiqqan natijalarning musbat absolyut qiymatlarini olamiz va o‘rtacha absolyut xatoni quyidagi ifodadan topamiz: . (3.3) o‘rtacha absolyut xatolik ning o‘lchanayotgan kattalikning o‘rtacha qiymati ga nisbati, o‘lchashlardagi o‘rtacha nisbiy xatolik () deyiladi. nisbiy xatoliklar, odatda, foizlarda o‘lchanadi: (3.4) o‘lchanayotgan kattaliklarning nisbiy xatoligi 5-10% dan oshib ketmasligi kerak. o‘lchanayotgan kattalikning tajribalarda aniqlangan qiymati, uning (jadvaldagi) haqiqiy qiymatidan keskin farq qilmasligi kerak. 4. tajribalar laboratoriya ishi №1 ta’sir chiziqlari bir nuqtada kesishuvchi kuchlar sistemasining muvozanati ishning maqsadi: statikaning asosiy tushunchalari, aksiomalari, bog‘lanishlar va ularning turlari, bir nuqtada kesishuvchi kuchlar sistemasi va ularning muvozanat shartlarini o‘rganish. kerakli asboblar: statika asoslari uchun (tm 110) laboratoriya qurilmalari nazariy qism bir nuqtada kesishuvchi kuchlar sistemasi muvozanatda bo‘lishi uchun berilgan kuchlar sistemasining teng ta’sir etuvchisi nolga teng bo‘lishi zarur va yetarli, ya’ni . (4.1.1) to‘g‘ri burchakli oxyz dekart koordinatalar sistemasini tanlab, (4.1.1) tenglamani koordinata o‘qlariga proyeksialaymiz, natijada uchta skalyar tenglamalar sistemasini hosil qilamiz, …
